Краткий обзор be quiet Pure Wings 2 (BL039)

⇡#Технические характеристики

Название модели be quiet! Pure Base 500 Window Metallic Gray (BGW36)
Тип корпуса Midi-Tower
Размеры (В × Ш × Д), мм 450 × 231 × 443
Вес, кг 7,53
Основная боковая панель Из закалённого стекла толщиной 4 мм
Цвет Тёмно-серый с металлическим отливом
Материал Сталь 0,8 мм, АБС-пластик, стекло
Штатная система охлаждения Передние вентиляторы (вдув): 1 шт., 140 × 140 × 25 мм, be quiet Pure Wings 2, 900 об/мин, 55,8 CFM, 17,1 дБА, 0,6 мм H2O, 80 000 часов); задние вентиляторы: 1 шт., 140 × 140 × 25 мм, be quiet Pure Wings 2, 900 об/мин, 55,8 CFM, 17,1 дБА, 0,6 мм H2O, 80 000 часов)
Отсеки для накопителей 2 × 3,5’’ 5 × 2,5’’
Слоты расширения, шт. 7
Совместимость с материнскими платами 6,7 × 6,7” (Mini ITX), 9,6 × 9,6” (Micro ATX), 12 × 9,6” (ATX)
Порты вводы/вывода USB 3.0 × 2 (Type-A), HD Audio × 1, Mic × 1
Поддержка блоков питания Любой PS/2-совместимый блок питания
Максимальная длина блока питания, мм 258
Максимальная высота кулера, мм 190
Максимальная длина видеокарт, мм 369
Пылевые фильтры, шт. 2 (1 спереди по бокам и 1 снизу)
Возможность модернизации под СЖО Нет
Возможность установки вентиляторов Передняя панель: 3 × 120 мм или 2 × 140 мм; верхняя панель: 2 × 120 мм или 2 × 140 мм; задняя панель: 1 × 120 мм; основание: не предусмотрено; боковые панели: не предусмотрено.
Возможность установки радиаторов СЖО Передняя панель: до 360 × 140 мм; верхняя панель: до 240 × 120 мм; задняя панель: 120 мм или 140 мм; основание: не предусмотрено; боковые панели: не предусмотрено.
RGB-подсветка Нет
Гарантия производителя, лет 3
Страна производства Китай
Розничная стоимость, ₽ 5 650

⇡#Дизайн и габариты

С точки зрения дизайна Pure Base 600, пожалуй, является самым скромным и, можно сказать, обычным корпусом компании be quiet!. Наш вариант выполнен в полностью чёрном цвете и не имеет прозрачного окна на боковой стороне, поэтому выглядит предельно просто

При этом сразу же обращают на себя внимание глухие передняя и боковые панели, а также почти глухая верхняя панель, на которой только в задней части есть четыре прорези



Из материалов корпуса отметим сталь толщиной 0,8 мм и качественный АБС-пластик.

Основные размеры be quiet! Pure Base 600 составляют 492 × 220 × 470 мм, а подробно мы приведём их на следующей схеме.

Весит корпус 7,44 килограмма.

В отличие от старших моделей корпусов be quiet!, у Pure Base 600 глухая передняя панель — она не открывается, но по бокам от неё видны сетчатые вставки, через которые воздух может поступать к передним вентиляторам.



Задняя панель максимально перфорирована для отвода нагретого воздуха за пределы корпуса, а в верхней её части установлен 120-мм вентилятор.

Продолжая внешний осмотр be quiet! Pure Base 600, выделим съёмную верхнюю панель с вентиляционными прорезями, а в нижней части виден съёмный пылевой фильтр, выдвигающийся назад.



Устойчивость корпусу придают четыре пластиковых ножки высотой около 25 мм.

На их основании приклеены мягкие демпферы, уменьшающие передачу вибраций на опорные поверхности и снижающие тем самым уровень шума.

Трапециевидный скос вверху передней части корпуса — место для кнопки включения и сброса, индикатора активности жёстких дисков, двух портов USB 3.0, а также разъёмов для микрофона и наушников.

Разъёмы USB 2.0 на эту панель не выведены, хотя при небольшом уплотнении других органов управления и они бы сюда уместились.

Добавим, что в целом be quiet! Pure Base 600 оставляет впечатление весьма качественного и аккуратно собранного корпуса. Детали подогнаны друг к другу очень точно, пластик и металл не маркий, следы от пальцев на нём практически не остаются.

Внешний вид и особенности

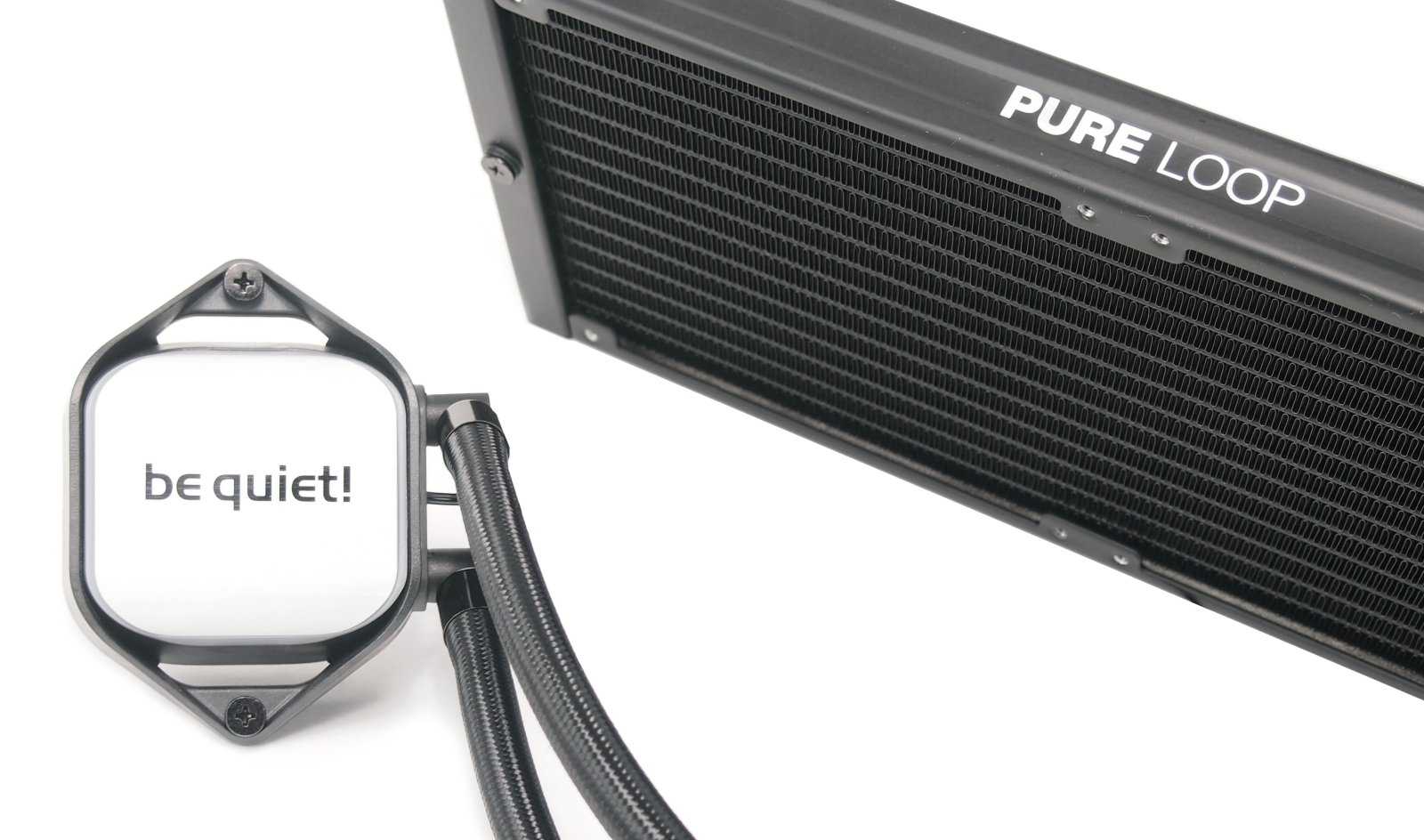

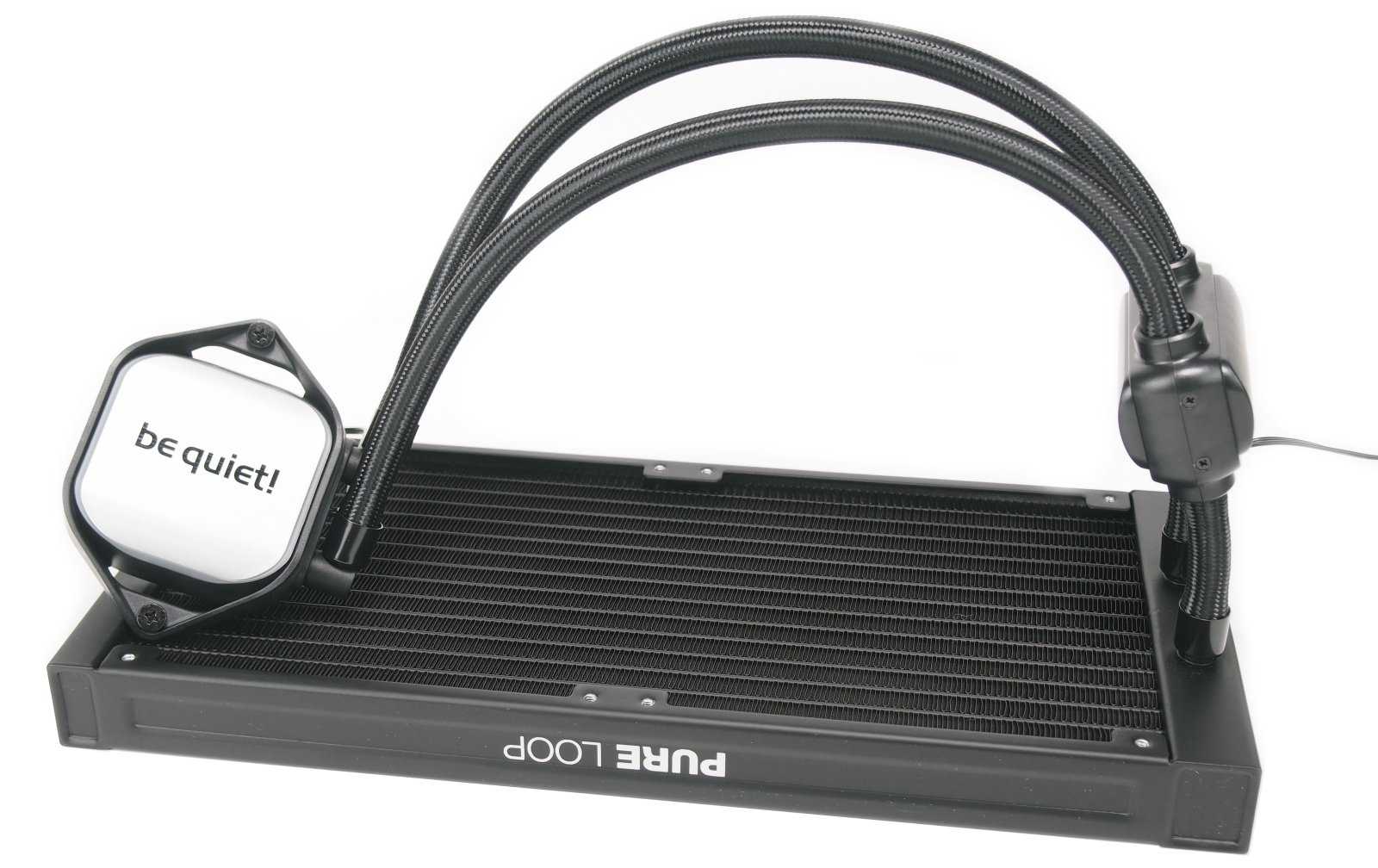

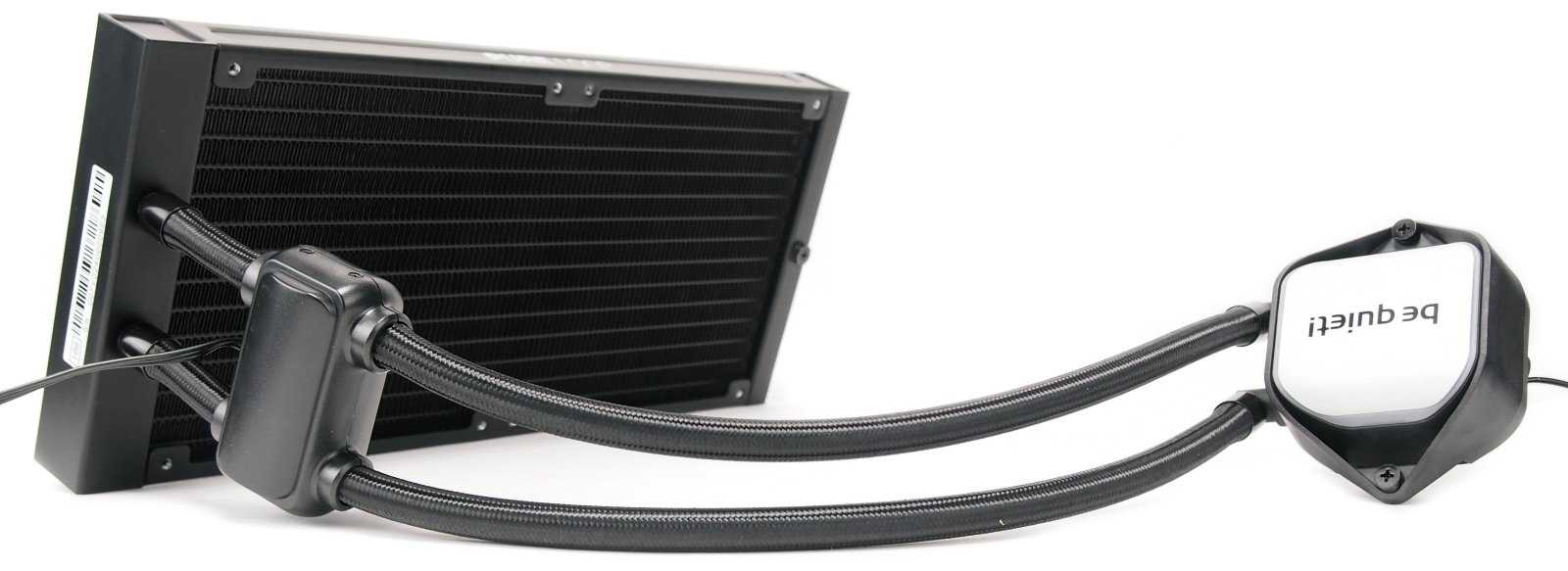

Модель Pure Loop 280mm выполнена в классическом и в некотором смысле слова даже строгом стиле. Производитель использовал минимум глянцевых элементов в конструкции контура, выделив лишь водоблок. Последний получил наименование производителя на серебристом фоне с тонкой окантовкой в виде белой LED подсветки.

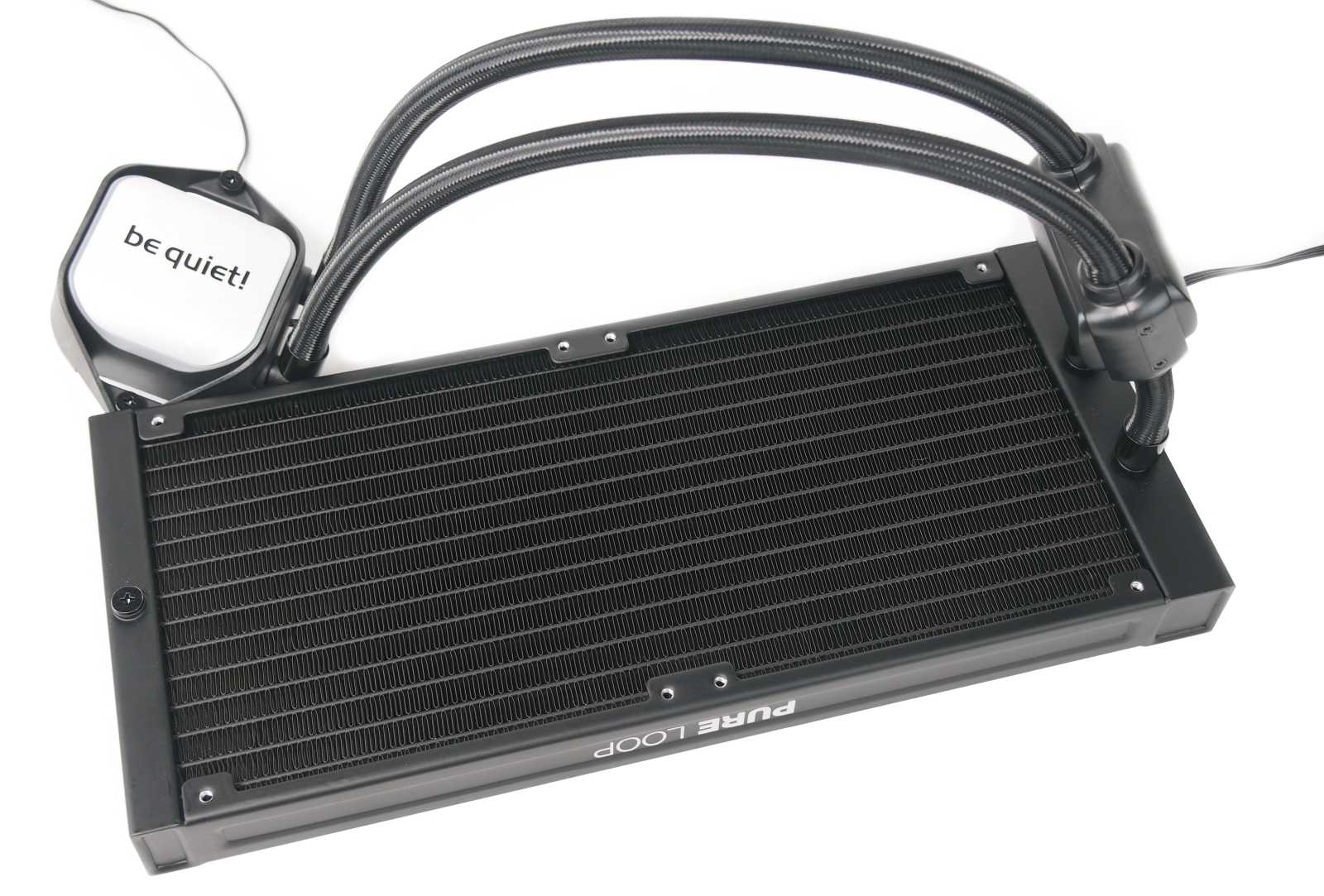

Габариты радиатора Pure Loop 280mm составляют 317 х 140 х 27 мм, и вместе с фирменными вентиляторами Pure Wings 2 140mm PWM толщина конструкции получается 52 мм. В конструкции радиатора используется алюминий, в то время как водоблок данной СЖО выполнен из меди. Технологически радиатор Pure Loop 280mm состоит из 16 каналов для циркуляции хладагента, между которыми уложена гофрированная лента.

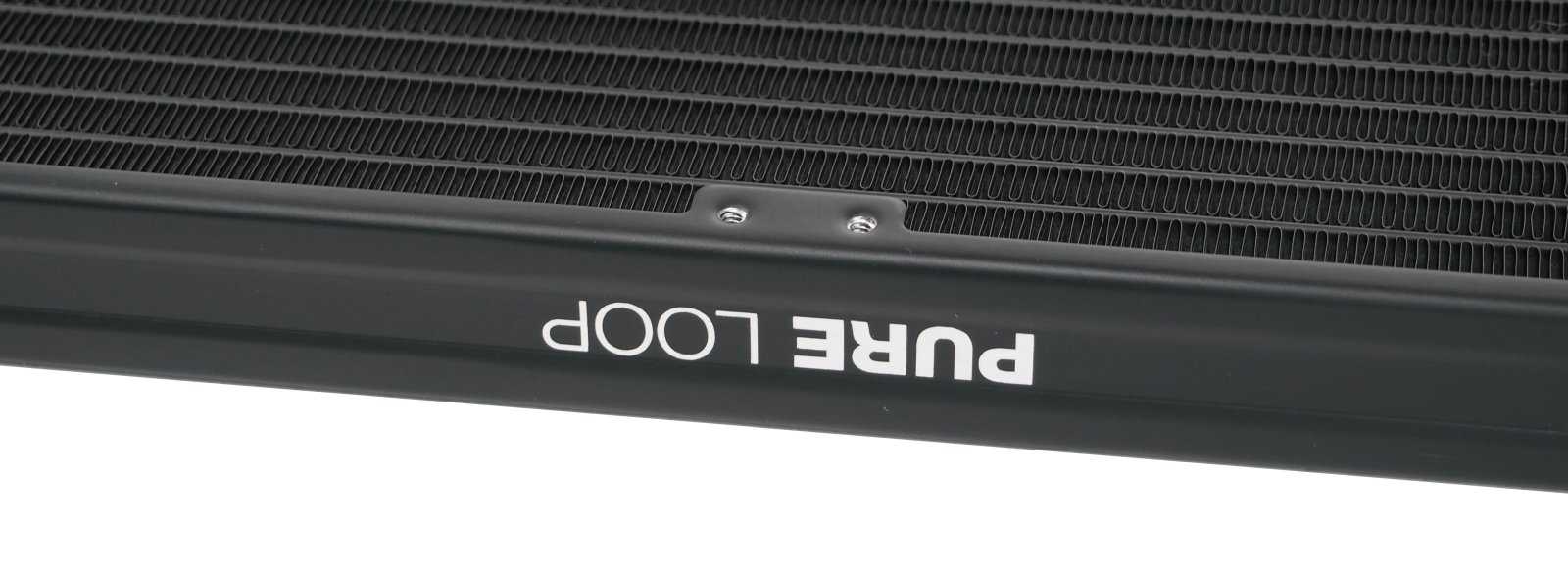

На обоих торцах радиатора Pure Loop 280mm красуется наименование серии этого жидкостного охлаждения, нанесенного большими белыми буквами.

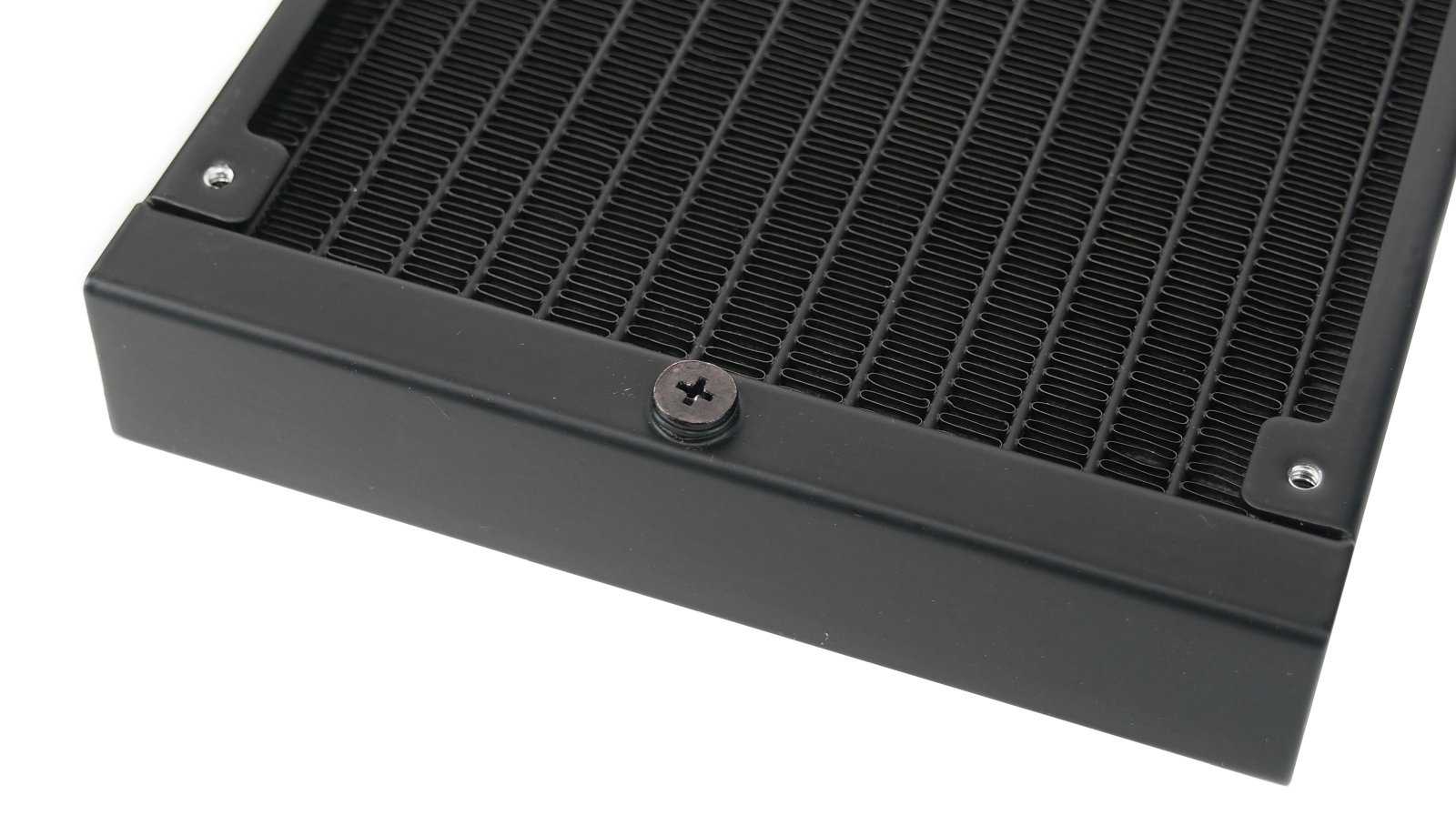

Для обслуживания контура предусмотрен заправочный клапан, а в комплекте с Pure Loop 280mm имеется 100 мл хладагента.

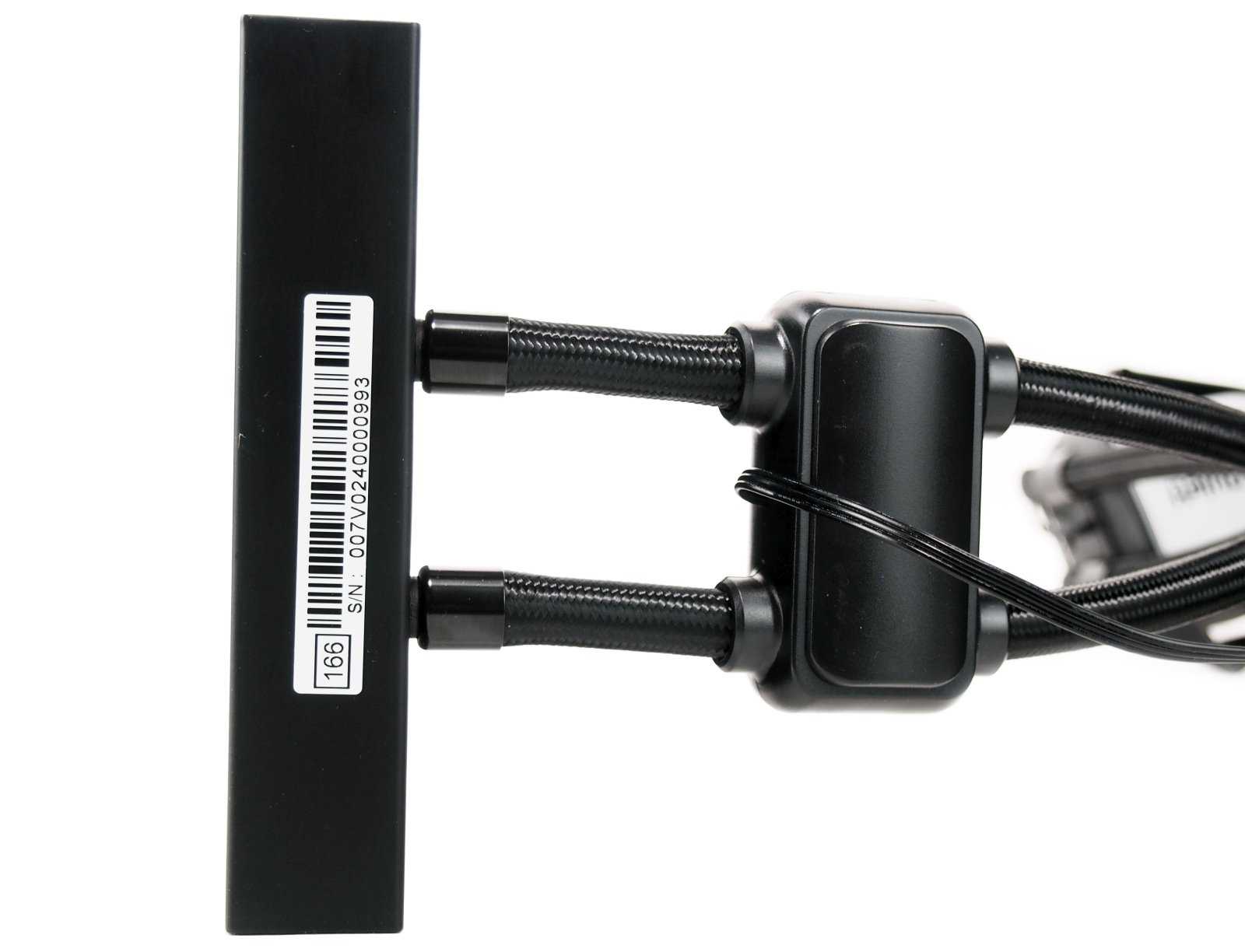

Еще одной интересной особенностью в Pure Loop 280mm является вынесенная за пределы водоблока помпа с двойным изолированием. За счет ее расположения на соединительных тепловых трубках производитель добился снижения вибрации и минимизации шума при работе. Вместе с этим существенно была увеличена и скорость вращения ротора помпы — до 5500 об/мин, что должно положительно сказаться на эффективности охлаждения.

Соединительные трубки на Pure Loop 280mm спрятаны в плотную тканевую оплетку. Их длины в 400 мм должно быть достаточно при установке данной СЖО в корпуса формата Mid-Tower и Full-Tower.

Поскольку помпа вынесена за пределы корпуса водоблока, габариты последнего составили 86 х 96 х 42 мм. Металлическая рамка водоблока Pure Loop 280mm является элементом крепления. Подчеркнуть стильный внешний вид призвана серебристая крышка с наименованием производителя с кольцевой LED подсветкой белого цвета.

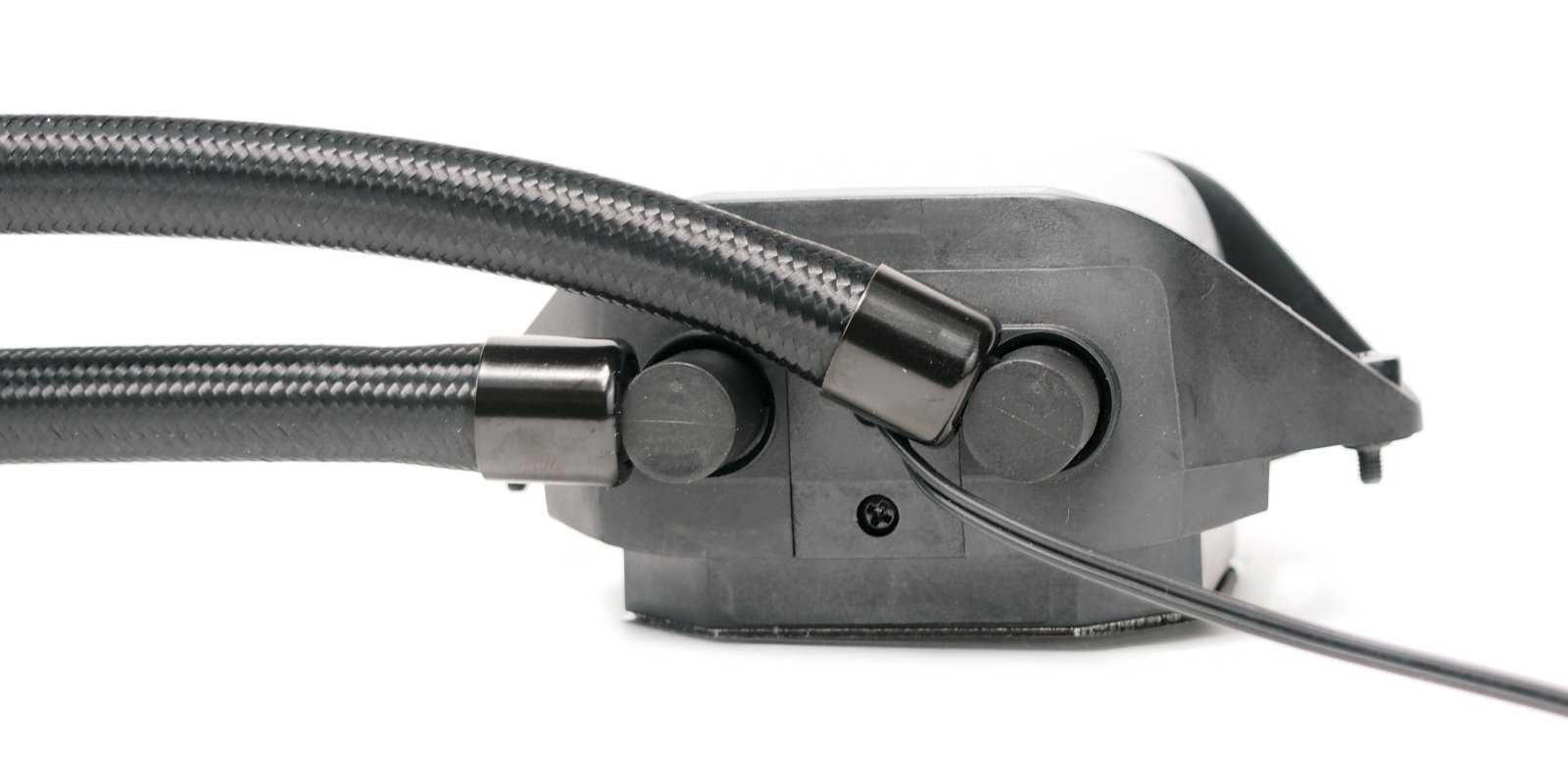

Соединительные трубки крепятся к водоблоку Pure Loop 280mm с помощью поворотных фитингов, степень свободы которых весьма существенная. Поворотный механизм позволяет уложить трубки максимально горизонтально, как в левую, так и в правую сторону. При этом провод, питающий LED подсветку, для поворотных фитингов не является ограничителем.

Как мы уже говорили ранее, водоблок Pure Loop 280mm выполнен из меди. На время транспортировки СЖО контактная площадка защищена от царапин наклейкой.

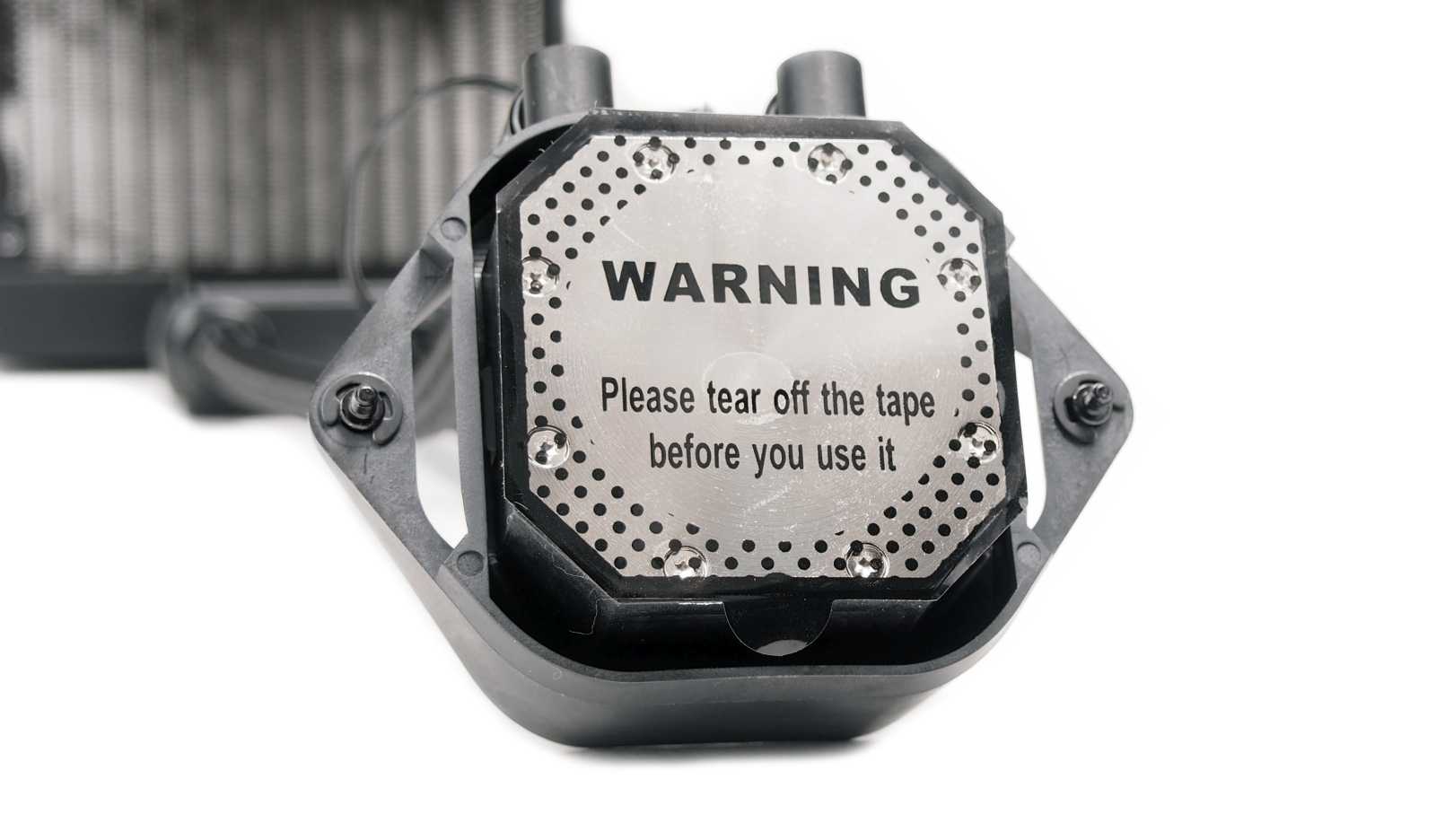

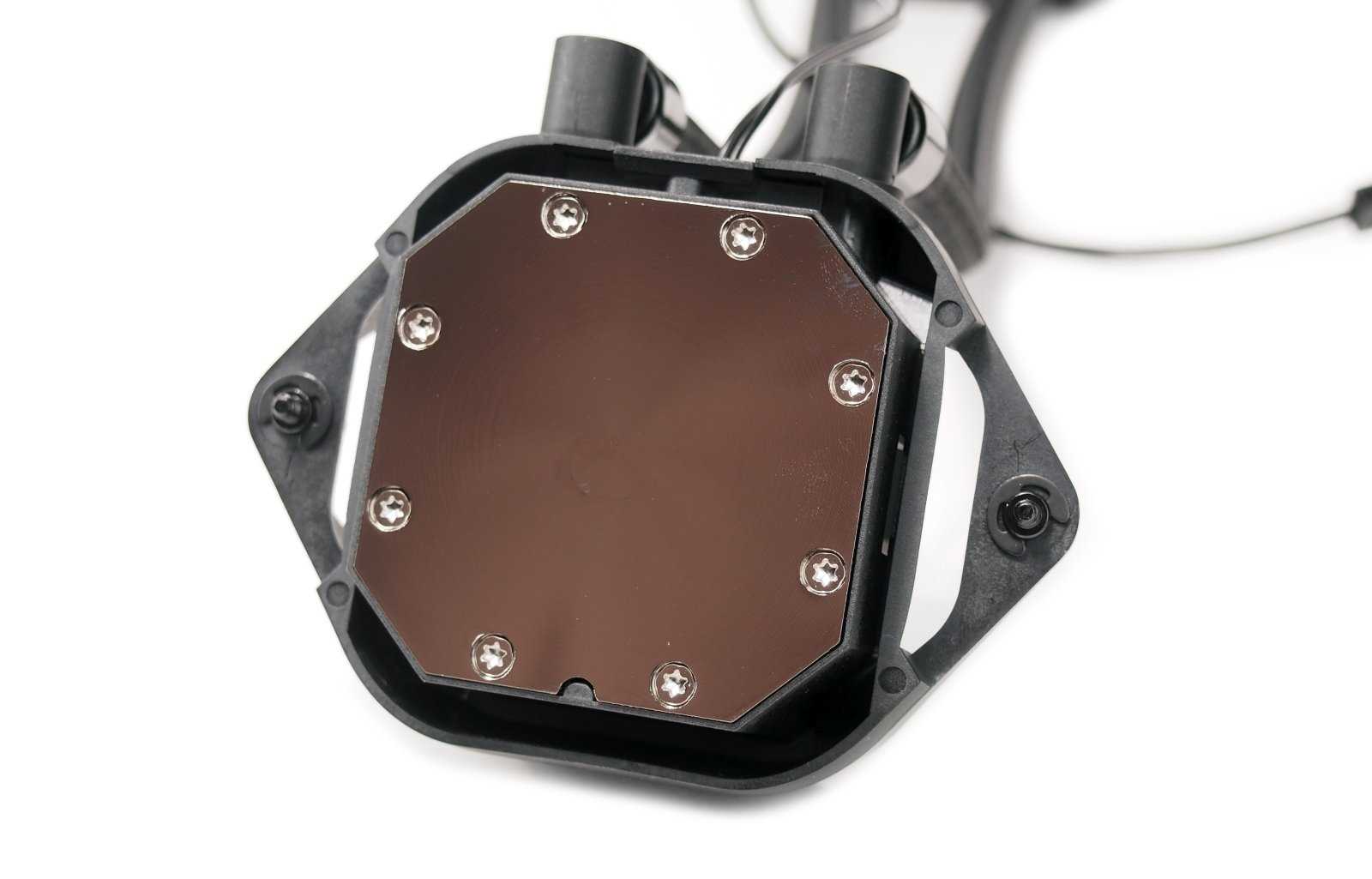

Изюминкой контактной площадки водоблока Pure Loop 280mm является никелированное покрытие, позволяющее использовать в качестве термоинтерфейса жидкий металл. К ровности самой контактной площадки сложно предъявить какие-либо претензии. Следы фрезы на поверхности присутствуют, но еле заметны на глаз.

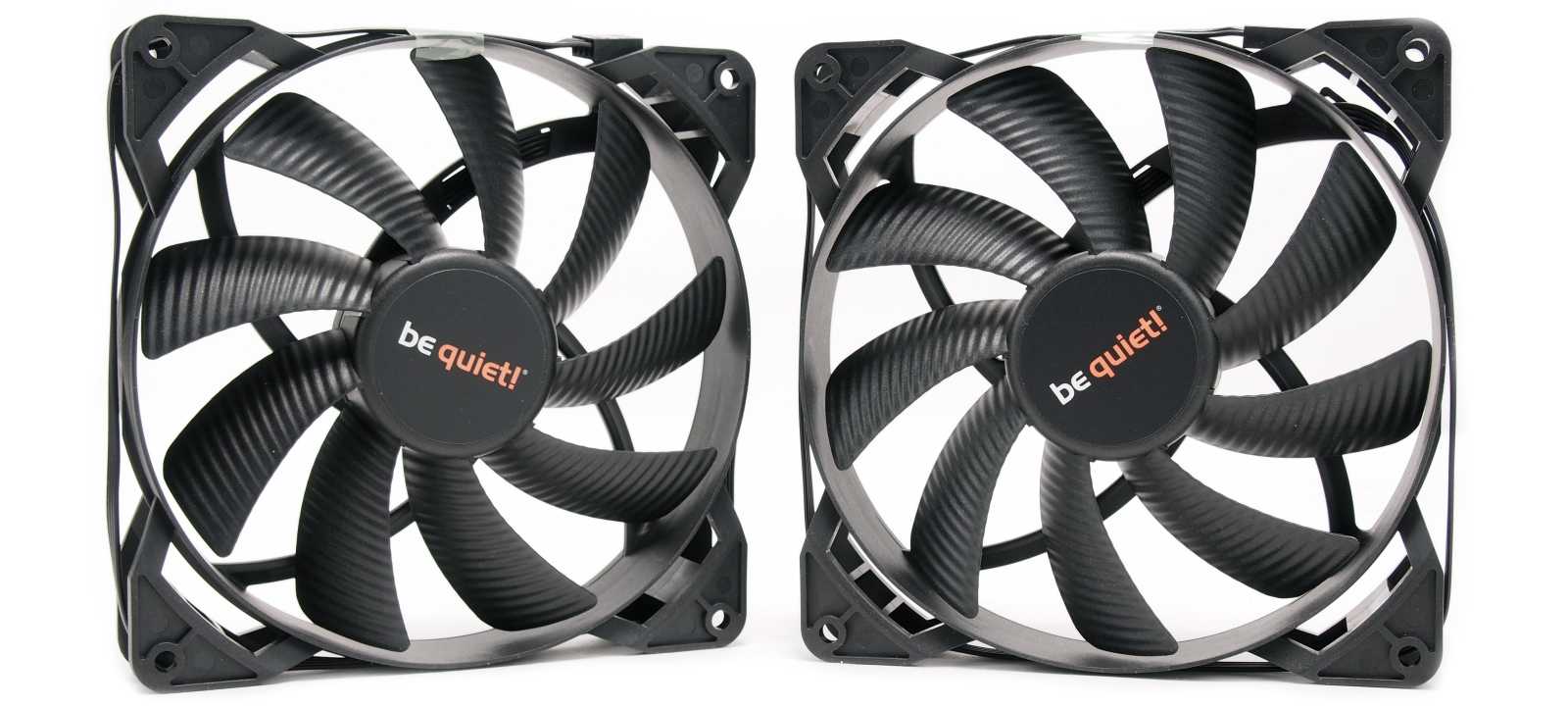

За обдув 280-мм радиатора СЖО отвечает пара фирменных вентиляторов Pure Wings 2 140mm PWM. Данные модели вертушек отличаются высоким уровнем статистического давления и тихой работой крыльчатки.

Для этих 140-мм вертушек с 9-лопастной крыльчаткой документирована скорость вращения от 500 до 1600 об/мин. Генерируемый одним вентилятором уровень шума должен составлять значение от 22.5 до 38.1 дБА.

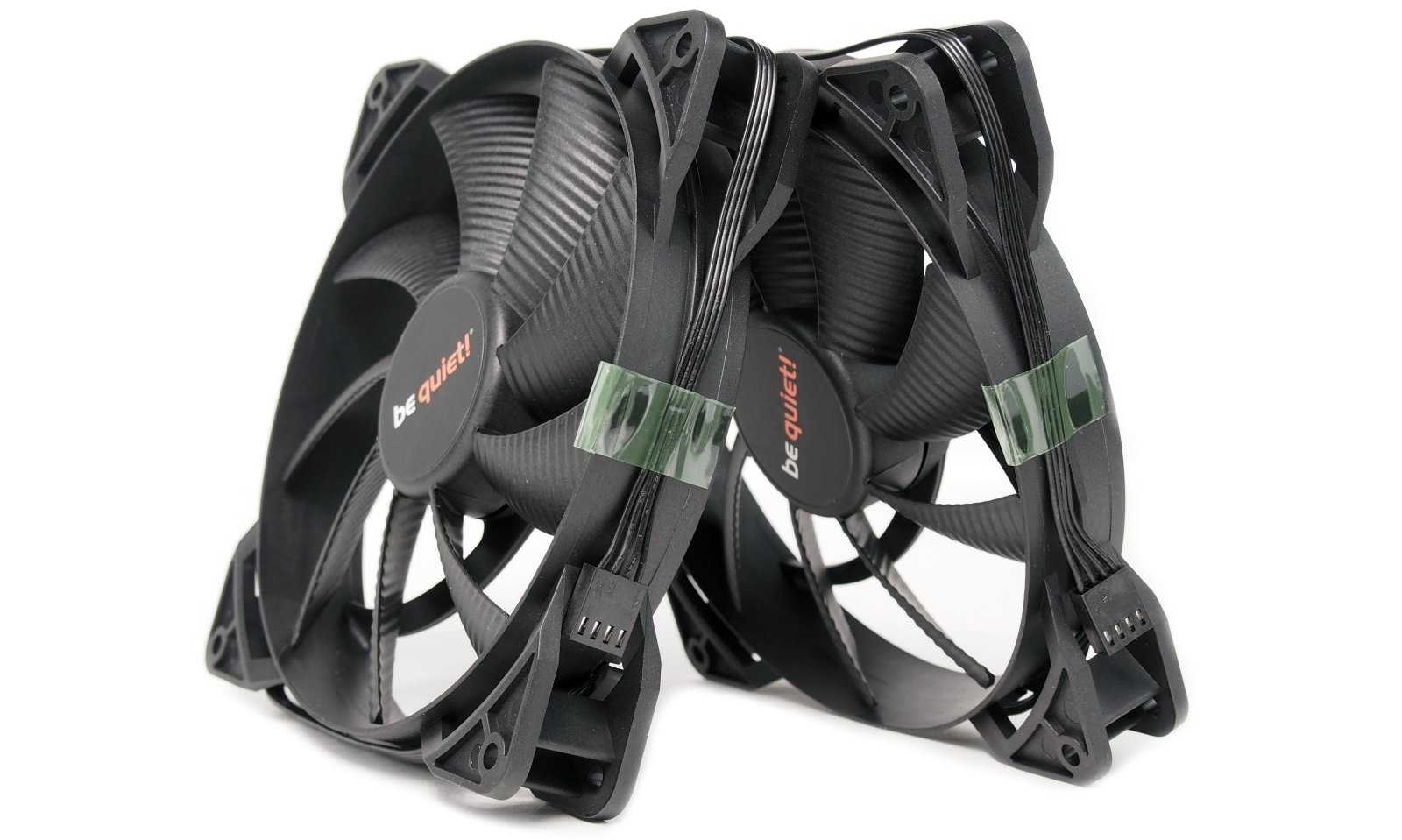

Особенностью комплектных вентиляторов Pure Wings 2 140mm PWM является кабель питания длиной 460 мм с разъемом подключения 4-пин.

⇡#Дизайн

be quiet! Pure Base 500 Window в расцветке Metallic Gray по стилистике оформления чем-то напоминает военное оборудование, для полного сходства его вполне можно было назвать «Military Grey» и комплектовать маскировочной сеткой. Ну а если говорить серьёзно, выглядит корпус очень даже приятно и аккуратно.



Благодаря сравнительно небольшой длине (450 мм) и высоте (463 мм), корпус кажется компактным, и только увеличенная до 231 мм толщина выделяется на этом фоне.

})

Однако это, на наш взгляд, правильный шаг, поскольку именно недостаточная толщина корпусов системных блоков ограничивает установку в них габаритных процессорных кулеров.

Основная боковая панель be quiet! Pure Base 500 Window полностью выполнена из закалённого стекла толщиной 4 мм. Закрепляется стекло на винтах с накатанной головкой через резиновые втулки-упоры.



Противоположная стенка полностью глухая и выполнена из тонколистовой стали толщиной 0,8 мм с проклеенной на внутренней поверхности шумоизоляцией. Данная панель также закрепляется винтами с накатанной головкой и имеет выштампованную ручку, за которую её можно сдвинуть назад и снять.

Глухая передняя панель корпуса выполнена из пластика, имеет симпатичную шлифованную текстуру и боковые скосы с перфорацией.



На задней панели отметим посадочное место под 120/140-мм вентилятор, семь слотов под карты расширения с единой сдвижной планкой креплений и съёмную рамку под блок питания. Отверстий для шлангов внешней системы жидкостного охлаждения в be quiet! Pure Base 500 Window не предусмотрено.

Верхняя панель в корпусе, пожалуй, наиболее интересная. По умолчанию она закрыта пластиковой накладкой с фигурной перфорацией в задней части.



Данная накладка фиксируется на магнитных полосках и легко снимается.

Она может быть заменена на другую пластиковую панель, входящую в комплект поставки корпуса и предназначенную для улучшения его вентиляции в случае установки на верхнюю часть корпуса системы жидкостного охлаждения.

Нижняя панель корпуса выполнена в лучших традициях компании be quiet!. Она имеет перфорацию в зоне под блоком питания и длинный пылевой фильтр.



Последний фиксируется в металлических салазках и для чистки выдвигается вперёд, что намного удобнее, чем при снятии фильтра назад.

Улучшению вентиляции нижней части корпуса должны способствовать четыре ножки высотой 24 мм.

Они оснащены резиновыми накладками, которые дополнительно способствуют снижению уровня шума корпуса.

На верхнем срезе передней панели корпуса выведены два порта USB 3.0, кнопка включения с индикатором и два звуковых разъёма. К сожалению, порта USB 3.1 Gen2 Type-C в данной модели нет, хотя в корпусах этого ценового диапазона они уже стали появляться.

В завершении внешнего осмотра Pure Base 500 Window отметим традиционно высокое для be quiet! качество используемых материалов и точную подгонку панелей корпуса друг к другу.

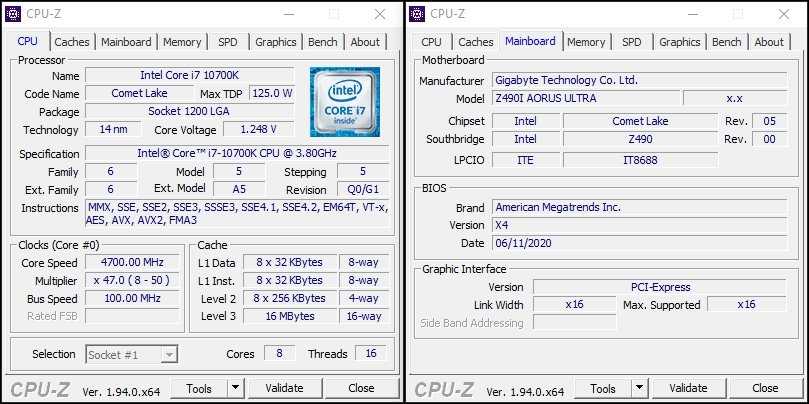

Конфигурация тестового стенда

Процессор Intel Core i7-10700k
Материнская плата Gigabyte Z490I Aorus Ultra
Видеокарта Gigabyte AMD Radeon RX 5600 XT Gaming OC
Термоинтерфейс Arctic MX-2
Оперативная память G.Skill Trident Z RGB DDR4-4266 16Gb (2*8Gb)
Накопитель M.2 SSD Samsung 970 Pro 512 Гб
Блок питания Corsair RM850x мощностью 850 Вт
Корпус Открытый тестовый стенд
Монитор ASUS PB298Q, 29″, 2560×1080, IPS
Операционная система Windows 10 Pro 64-bit 2004

Тестирование системы жидкостного охлаждения Pure Loop 280mm выполнялось на 8-ядерном процессоре Intel Core i7-10700k, тепловыделение которого может составлять значения от 190 до 250 Вт (в зависимости от режима эксплуатации).

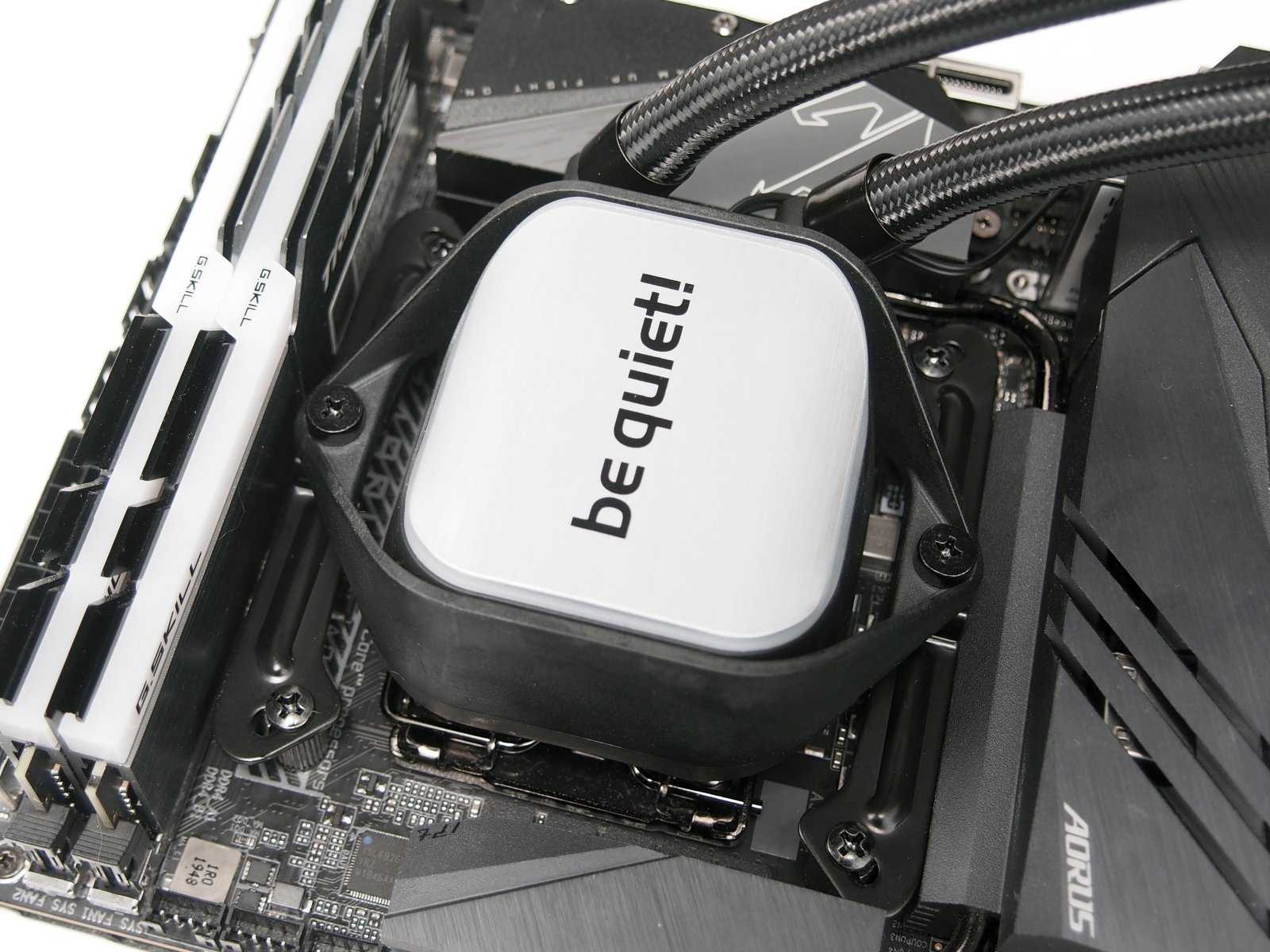

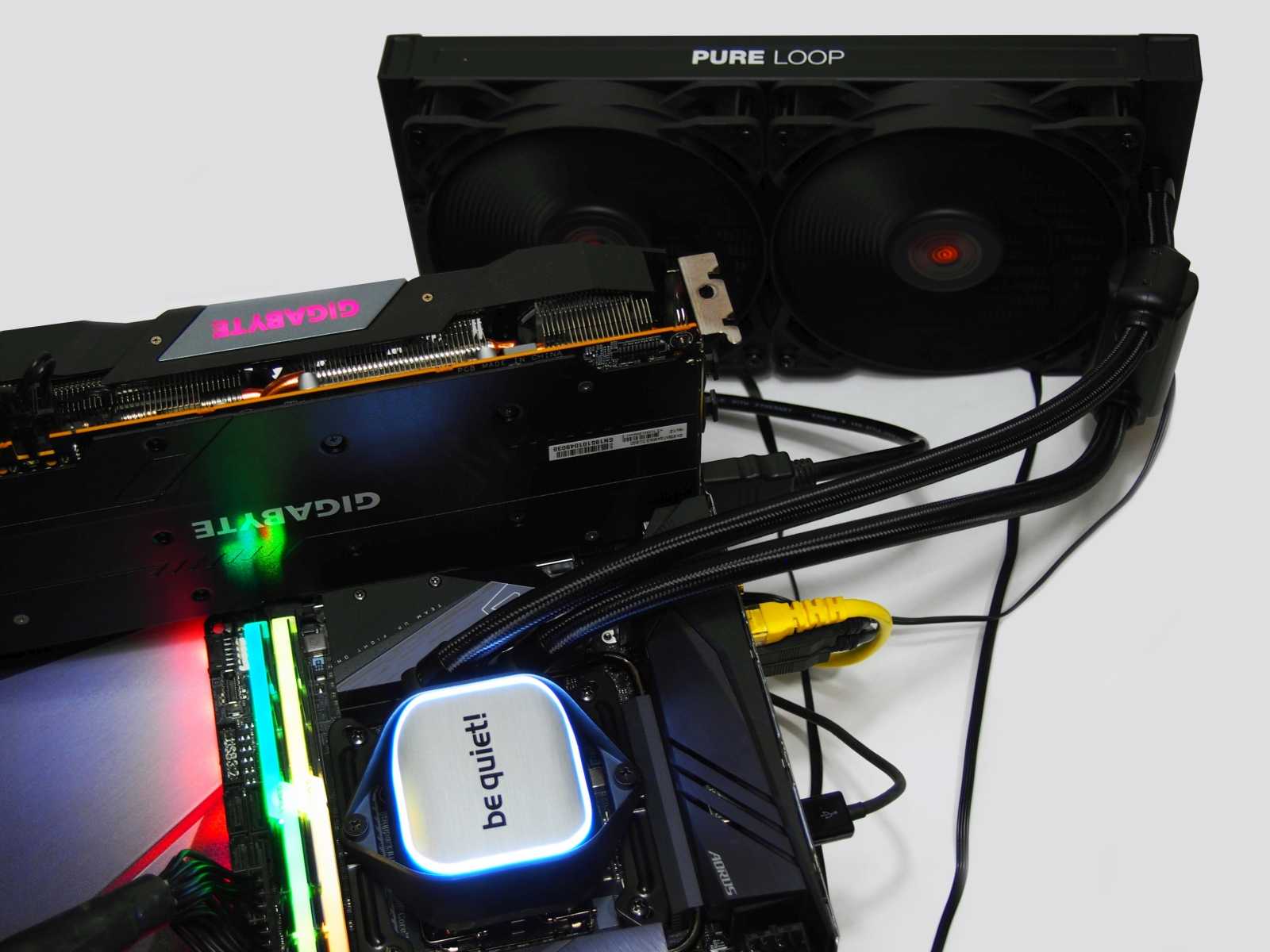

Собранный тестовый стенд вместе с установленной Pure Loop 280mm выглядел следующим образом.

⇡#Упаковка и комплектация

be quiet! Pure Base 500 Window Metallic Gray поставляется в большой картонной коробке, содержащей информацию о компоновке корпуса, совместимости с основными компонентами и его технические характеристики.



Внутри коробки корпус зажат между двумя пенопластовыми вставками и запечатан в полиэтиленовый пакет.

Всё стандартно, дополнительной защиты для стеклянной панели корпуса нет.

Комплектующие запечатаны в плоскую картонную коробочку, которая вставлена в нижний 3,5-дюймовый отсек. Внутри неё находятся три комплекта винтов и пластиковые стяжки.



Есть и подробная инструкция по сборке, в том числе на русском языке.

Корпус выпускается в Китае и обеспечивается трёхлетней гарантией. Рекомендованная производителем цена на be quiet! Pure Base 500 Window составляет 85,9 евро, а в российских магазинах он стоит от 5,5 тысяч рублей.

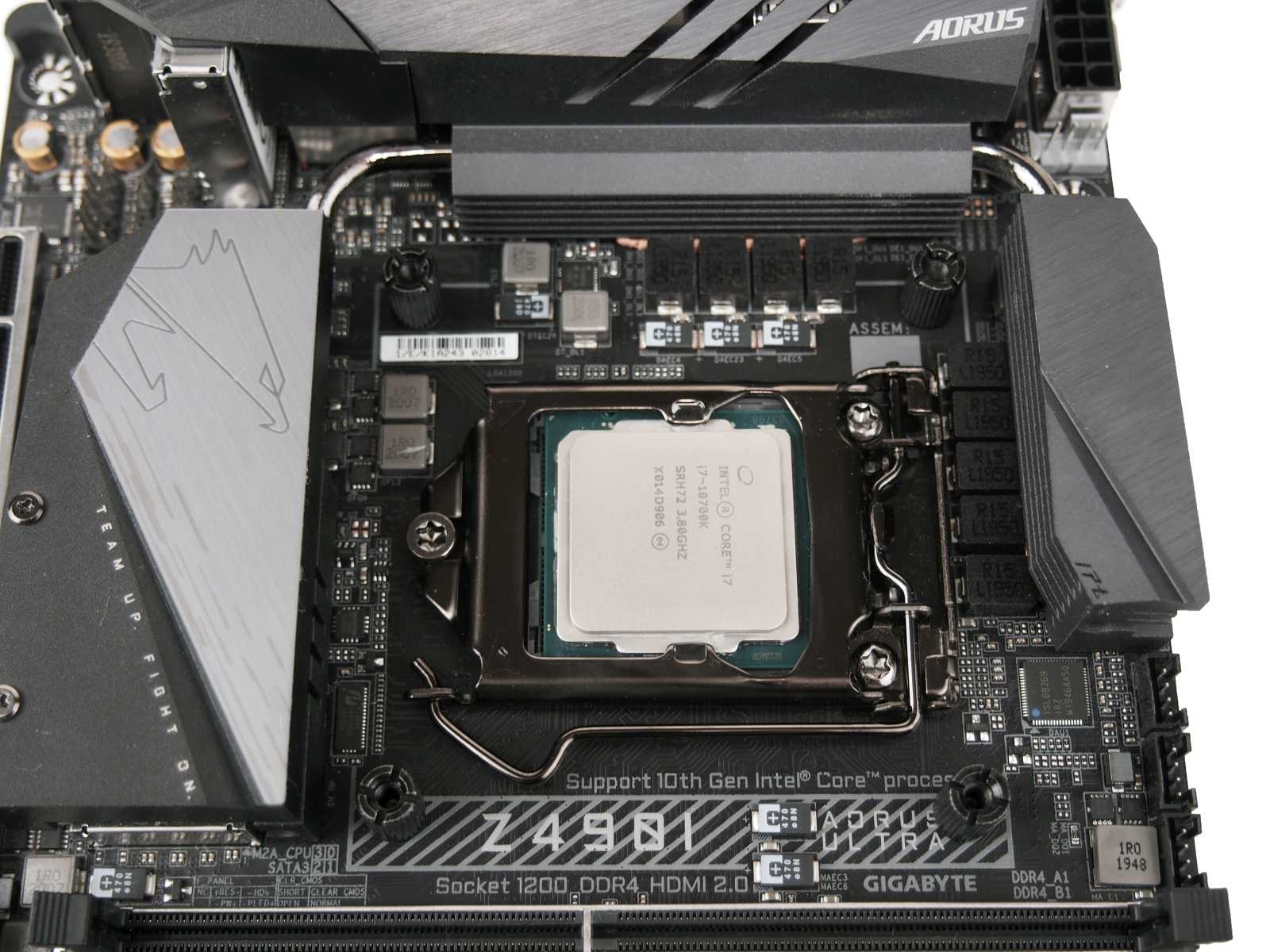

Установка на примере LGA 1200

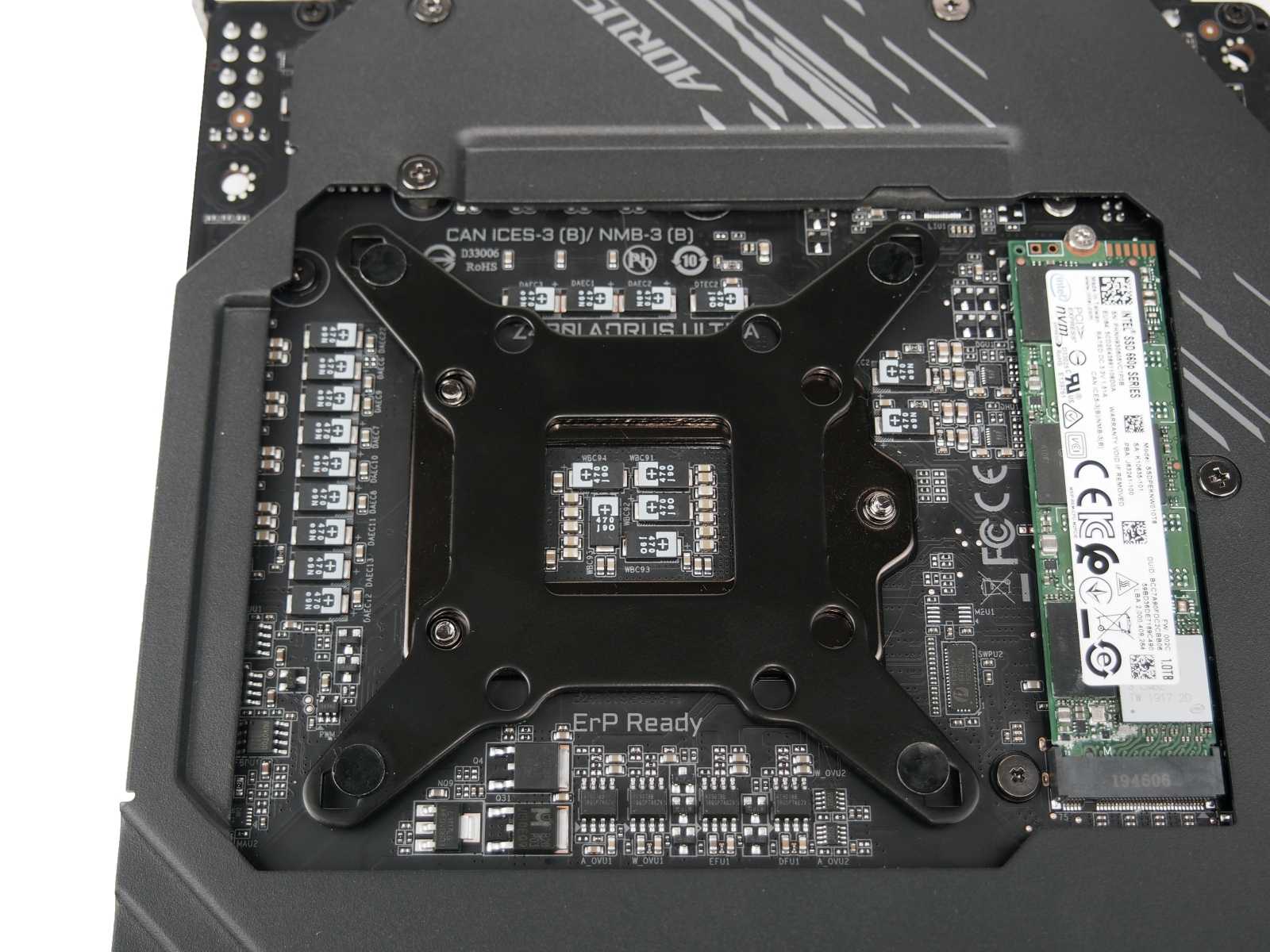

С точки зрения удобства и простоты установки водянка Pure Loop 280mm наверняка заслуживает твердой «пятерки». Весь процесс установки потребует не более пяти минут и минимум движений. Продемонстрируем на примере платформы Intel LGA 1200. Переворачиваем плату и прикладываем к ней металлическую крестовину с вставленными в нее винтами. Переворачиваем аккуратно плату и накручиваем металлические стойки пластиковыми накладками.

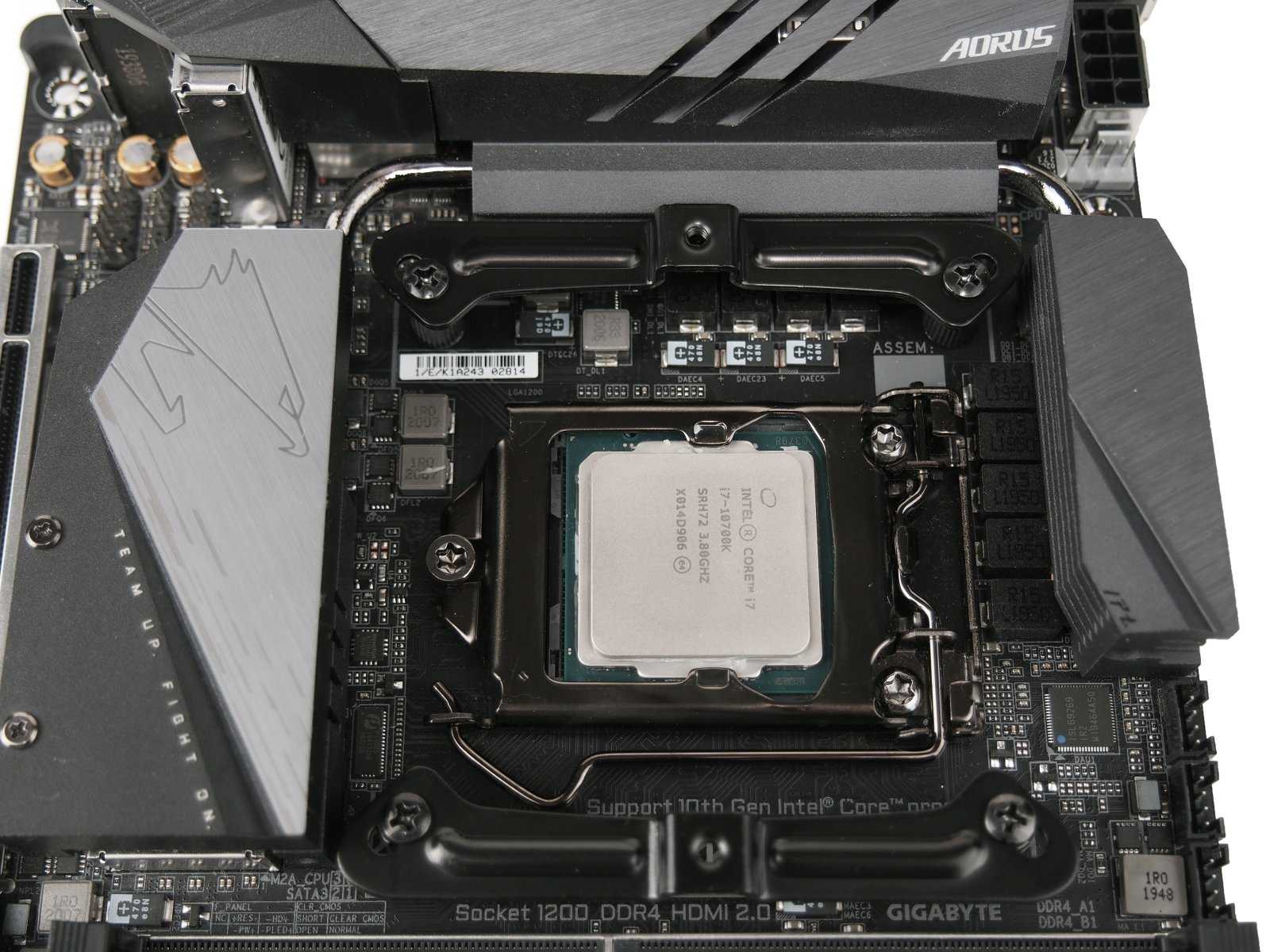

Далее на металлические стойки фиксируем две рамки крепления, предварительно выбрав нужную ориентацию водоблока. После нанесения термопасты на процессор прикручиваем водоблок Pure Loop 280mm к рамкам крепления с помощью двух подпружиненных винтов.

Стоит отметить, что, несмотря на вытянутую форму водоблока Pure Loop 280mm, он не мешает установке оперативной памяти в ближний слот DDR4, даже в случае использования компактной платы форм-фактора Mini-ITX.

Результаты тестирования

Перед тем, как приступить к анализу полученных результатов, скажем пару слов о ходе тестирования системы жидкостного охлаждения Pure Loop 280mm с использованием процессора Intel Core i7-10700k. Без разгона CPU его тепловыделение под нагрузкой Prime95 составило немногим менее 200 Вт.

Разгон Core i7-10700k до 4.9 ГГц с повышением напряжения до 1.38 В позволил добиться тепловыделения в районе 240 Вт. Таким образом мы получили для Pure Loop 280mm два уровня «сложности»: один

Перейдем к результатам тестирования и проанализируем полученные цифры.

Первое, на что стоит обратить внимание — поведение комплектных 140-мм вентиляторов СЖО при регулировании ШИМ. Скорость вращения вертушек составила диапазон от 480 до 1490 об/мин с достаточно ровным шагом.

По показаниям бытового шумомера, установленного на расстоянии 30 см от тестовой системы с водянкой Pure Loop 280mm, были зарегистрированы следующие значения

По характеру роста можно сказать, что заметными в системе для слуха пользователя вертушки Pure Loop 280mm становятся после преодоления ими барьера в 1000 об/мин. Выше скорости вращения 1300 об/мин вентиляторы СЖО уже можно назвать шумными.

Температуры 8-ядерного Intel Core i7-10700k при серьезной нагрузке Prime95 свидетельствовали о высокой эффективности охлаждения Pure Loop 280mm. Без разгона процессора вентиляторы СЖО можно было смело оставить на минимальных значениях, т.к. даже обдува при скорости 750 об/мин было достаточно для комфортных температур. Что касается разгона процессора, то в этой ситуации Pure Loop 280mm не спасовала, удержав Core i7-10700k с тепловыделением 240 Вт в пределах 85 градусов Цельсия.

⇡#Сборка

Жёсткий диск был установлен в верхнем отсеке металлической съёмной корзины.

Кстати,  жёсткий диск не касается непосредственно металла корзины, так как закрепляется через мягкие силиконовые вставки и винты с втулками.

Для закрепления блока питания в корпусе используется съёмная рамка, к которой он и прикручивается.

Отметим, что установка любого компонента в корпус, включая материнскую плату с предустановленным на неё суперкулером, удобна, а зазоров от панелей корпуса до платы более чем достаточно, чтобы подключать или отключать от неё кабели.

В be quiet! Pure Base 500 Window предусмотрена развитая система кабель-менеджмента, включающая в себя грамотно размещённые отверстия для прохождения кабелей, петли и стяжки. Благодаря этому, даже при незначительных затратах времени можно собрать вполне аккуратную систему с открытой и не перегруженной кабелями рабочей зоной.



Расстояние от поддона материнской платы до боковой стенки составляет 26 мм. Этого вполне хватит чтобы уложить все кабели.

Собранный и закрытый be quiet! Pure Base 500 Window в раскраске Metallic Gray выглядит очень строго. Он хорошо впишется в интерьер военных штабов и спецслужб, а вот для домашней обстановки предпочтительнее белый или классический чёрный вариант корпуса.

Добавим, что никакой подсветки в be quiet! Pure Base 500 Window нет, но через прозрачное боковое стекло будет видна подсветка самих комплектующих, которой в последнее время более чем достаточно.

⇡#Система охлаждения и возможности оснащения

Блок питания засасывает воздух снизу через пылевой фильтр и также выбрасывает назад.

Номинальная скорость его вращения составляет 900 об/мин при воздушном потоке 55,8 CFM, статическом давлении 0,60 мм H2O и уровне шума 17,1 дБА.

Вентиляторы подключены к трёхпозиционному переключателю, с помощью которого можно уменьшить их скорость до ~800 и ~700 об/мин для 140-мм модели и до ~1050 и ~850 об/мин для 120-мм. Оба вентилятора основаны на подшипниках с винтовой нарезкой и должны прослужить не менее 80 000 часов, что эквивалентно девяти годам непрерывной работы.

Штатная вентиляция у be quiet! Pure Base 600 сравнительно скромная, но он позволяет установить дополнительные вентиляторы. Так, на переднюю стенку корпуса можно пристроить три 120-мм вентилятора или два 140-мм, да и на верхней панели корпуса можно разместить такие же комбинации вентиляторов.

Правда, при установке в корпус максимального количества вентиляторов придётся отказаться от корзины под пятидюймовые устройства, а также приподнять верхнюю крышку (иначе воздуху просто некуда будет выходить и вентиляторы будут работать вхолостую).

Довольно неплохи и возможности корпуса по размещению в нём систем жидкостного охлаждения. Варианты размещения радиаторов мы приводим на следующей схеме.

Справедливости ради добавим, что для сборки серьёзной СЖО с производительной помпой и расширительным резервуаром такой корпус всё же будет тесноват.

Упаковка и комплектация

Новая линейка систем жидкостного охлаждения Pure Loop предлагается с радиаторами на 120, 240, 280 и 360 мм. В нашем распоряжении самый оптимальный по размеру вариант в лице Pure Loop 280mm. С такими габаритами радиатора эта модель СЖО поместится в большинство корпусов ПК средней ценовой категории. Коробка системы жидкостного охлаждения Pure Loop 280mm оформлена очень лаконично, словно внутри находится девайс, не нуждающийся в представлении.

Но ключевая информация все же присутствует на тыльной стороне упаковки Pure Loop 280mm

Производитель акцентирует внимание на помпе с двойной изоляцией, фирменных вентиляторах Pure Wings 2 140mm PWM, водоблоке с белой LED подсветкой, а также возможности долива жидкости при длительной эксплуатации.

Технические характеристики Pure Loop 280mm доводятся до сведения потребителя на торцевой грани упаковки. СЖО поддерживает все актуальные платформы Intel и AMD, за исключением Socket TR4.

На время транспортировки Pure Loop 280mm надежно защищена от повреждений

Для радиатора СЖО предусмотрен картонный чехол, а трубки и водоблок обернуты в полиэтилен. Вся конструкция системы жидкостного охлаждения, включая комплект поставки Pure Loop 280mm, уложена в отформованную картонную ванну.

Водянка Pure Loop 280mm комплектуется двумя фирменными вентиляторами Pure Wings 2 140mm PWM, хладагентом для дозаправки контура, а также руководством пользователя.

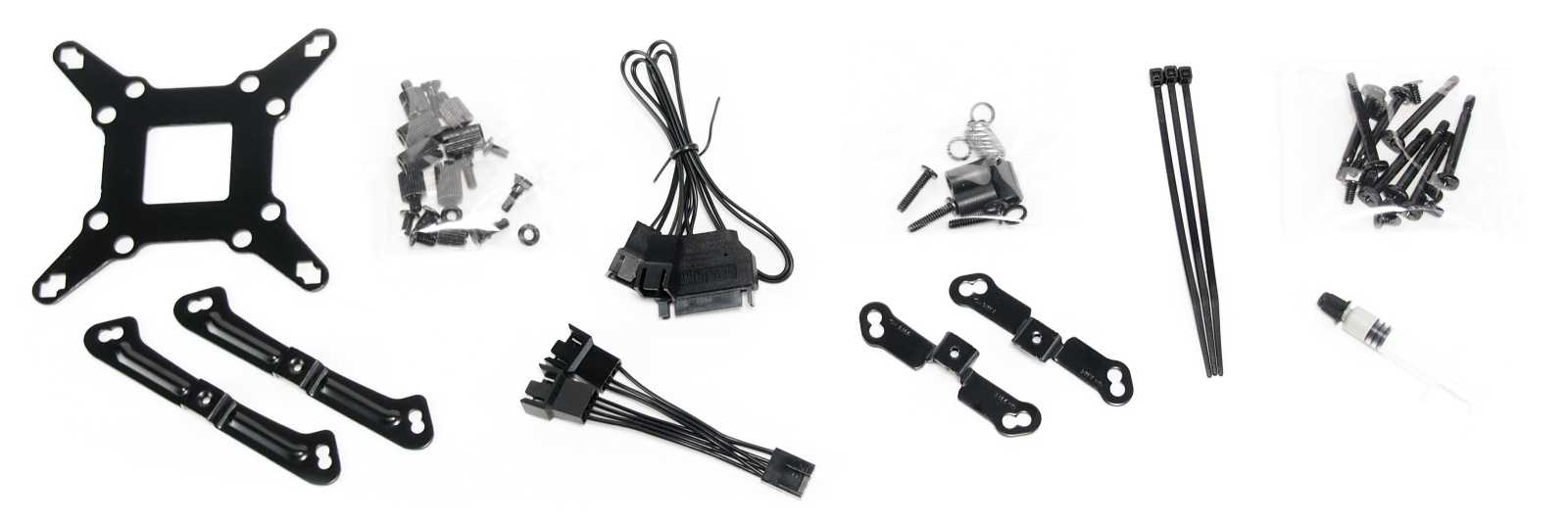

В отдельном картоном боксе пользователь обнаружит:

  • набор креплений для платформ Intel LGA 2066, 2011v3, 1200, 115x;
  • набор креплений для платформ AMD Socket AM4, AM3+;
  • набор винтов для крепления вентиляторов к радиатору СЖО;
  • набор винтов для установки радиатора в корпус ПК;
  • три одноразовые пластиковые стяжки;
  • шприц с термопастой;
  • кабель-переходник 2х4-пин > 4-пин для питания вентиляторов;
  • кабель-переходник 2х3-пин > SATA для питания помпы и подсветки водоблока.

Заключение

be quiet! Pure Loop 280mm — тот самый редкий пример СЖО, приоритетами в которой являются высокая эффективность охлаждения, простая и быстрая установка, а также лаконичный и стильный внешний вид. Pure Loop 280mm не сможет похвастать красочными RGB-вентиляторами, но обеспечит низкие температуры и возможность разгона процессора. Если оценивать эту систему охлаждения в цифрах, то Pure Loop 280mm можно смело рекомендовать для топовых CPU с реальным тепловыделением 200-250 Вт. Уровень шума вентиляторов данной СЖО можно считать комфортным, поскольку эксплуатация Pure Wings 2 140mm PWM на максимальных оборотах не дает заметного снижения в температурах для тонкого 27мм радиатора. К положительным качествам Pure Loop 280mm можно отнести возможность дозаправки хладагента, выносную помпу с двойным изолированием, а также 3 года гарантии производителя.

Плюсы:

  • очень высокая эффективность охлаждения;
  • качественная сборка и стильный внешний вид;
  • фирменные вентиляторы Pure Wings 2 140mm PWM;
  • выносная помпа с двойным изолированием;
  • простая и легкая установка;
  • заправочный клапан для долива хладагента;
  • никелированное покрытие водоблока позволит использовать в качестве термоинтерфейса жидкий металл.

Минусы:

  • шумные вентиляторы на высоких и максимальных оборотах;
  • звон от помпы СЖО при превышении скорости 4500 об/мин.

⇡#Заключение

На наш взгляд, be quiet! Pure Base 600 является одним из лидеров в своём классе. Он вобрал в себя отдельные особенности, характерные только для моделей с большими размерами, как, например, возможность размещения 360-мм радиаторов или установку сразу пяти разноразмерных вентиляторов. Однако основная целевая аудитория данного корпуса – ценители тишины, которую Pure Base 600 обеспечивает на минимальной и средних скоростях работы двух штатных вентиляторов. Этому способствуют высокое качество материалов, отличная сборка, шумоизоляция и продуманная модульная конструкция внутренних компонентов.

В то же время с точки зрения эффективности охлаждения компонентов be quiet! Pure Base 600 нельзя назвать лучшим вариантом, так как глухие панели не позволяют быстро и беспрепятственно обеспечивать отвод нагретого воздуха из корпуса, а одного вытяжного вентилятора недостаточно. Это можно назвать платой за низкий уровень шума. Установка дополнительных вентиляторов и фиксация верхней крышки с зазором над корпусом позволяют улучшить охлаждение находящихся в корпусе компонентов, но одновременно повышают уровень шума. В общем, идеального баланса между охлаждением и уровнем шума здесь достичь крайне сложно.

И всё же в целом, несмотря на такие мелочи, как отсутствие резиновых уплотнителей в отверстиях для кабелей и неудобный для снятия и чистки нижний фильтр (который выдвигается назад), be quiet! Pure Base 600 оставляет довольно приятное впечатление и должен понравиться владельцам не максимально производительных систем, главное для которых – низкий уровень шума.
