⇡#Упаковка, комплект поставки, внешний вид
Коробка блока выполнена в черно-желтых тонах. Хотя особых дизайнерских изысков и нет, но благородное сочетание цветов наверняка привлечет взгляд на прилавке. Информации о модели на коробке немного: по большому счету, все ограничивается только фотографией блока питания, именами производителя и серии продукта и скромным обаянием значка 80 PLUS Gold. Упаковка едина для всех моделей серии (конкретная модификация отмечается красным значком на торце коробки, возле индекса соответствующей модели).
Комплект поставки довольно скромен: сетевой шнур, крепежные винты, и лишь инструкция с плотной бумагой и качественной полиграфией не позволяет назвать его совсем уж спартанским.
Блок питания имеет стандартные размеры 140 × 150 × 87 мм, что позволяет использовать его в корпусах с достаточно тесной внутренней компоновкой.
Внешность же на фоне большинства собратьев по «золотой» эффективности весьма скромная: простая черная окраска и типично для «бюджетников» смещенный в сторону 120-мм вентилятор. Правда, металл корпуса все же толще, чем у наиболее доступных серий БП Chieftec, а некоторое оживление внешности обеспечивает крупная золотистая эмблема с логотипом производителя.

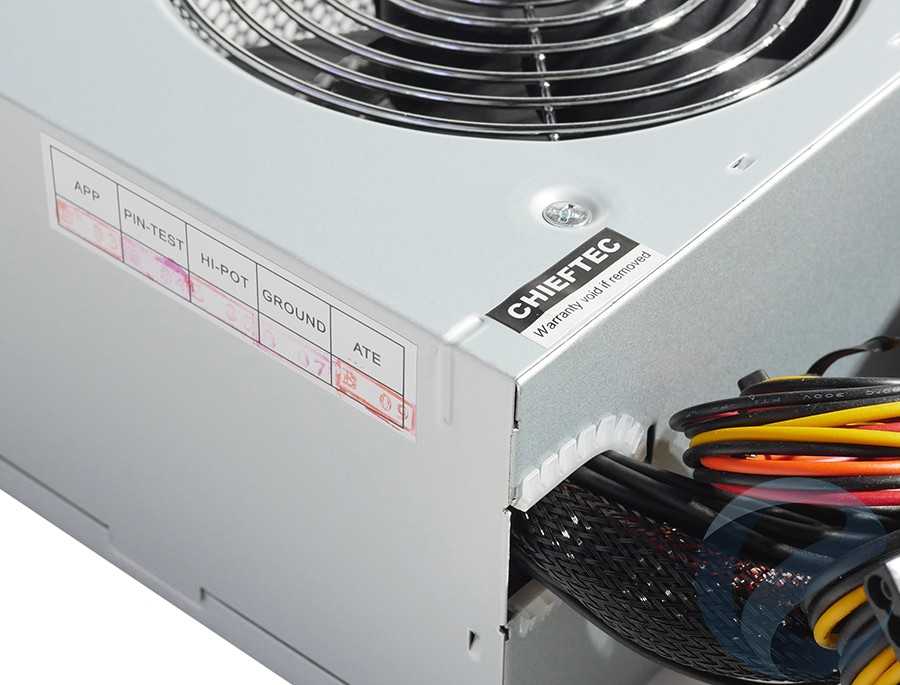

На дне корпуса размещена наклейка с выходными параметрами блока. На задней панели с сотовой вентиляционной решеткой размещены вход сетевого шнура и выключатель питания.
⇡#Кабели
Кабельная система традиционно для бюджетных моделей не отличается богатой функциональностью. Дополнительный разъем питания имеет лишь 4-контактную вилку, имеется лишь один разъем питания видеокарт PCI-E и весьма скромный набор разъемов питания PATA и SATA для подключения накопителей. Длина кабелей невелика, а оплеткой может похвастаться лишь шлейф основного разъема питания. Кабели имеют весьма скромное сечение 20 AWG.
Набор разъемов питания:
- 1 × 24 контакта (неразъемный);
- 1 × ATX12V (4 контакта) — питание CPU;
- 1 × 6+2 контактов — дополнительное питание плат PCIe;
- 4 × SATA;
- 2 × Molex.
Конструкция, внутреннее устройство
Корпус БП сделан из относительно тонкого металла и окрашен в черный цвет. Внутренние компоненты охлаждаются вентилятором Globe Fan S1202512L типоразмера 120 мм, основанном на подшипнике скольжения. Номинальная скорость вращения вентилятора — 2000 об/мин. Часть площади крыльчатки прикрыта экраном из прозрачной пленки для оптимизации воздушных потоков внутри корпуса блока питания.
Оригинальным изготовителем платформы рассматриваемого блока питания является один из двух основных партнеров Chieftec в этой области — компания Sirfa.
Наличие двух дросселей в районе выходных цепей явно намекает, что рассчитывать на индивидуальную стабилизацию напряжений не приходится. Качество изготовления не вызывает нареканий: аккуратная пайка, обилие монтажного клея.
Фильтр электромагнитных помех на входе питания включает внушительный для бюджетной модели набор из двух конденсаторов CX (один на входе шнура питания), четырех конденсаторов CY (два из них размещены на входе шнура питания) и двух синфазных дросселей.
Также можно отметить наличие варистора, защищающего блок от кратковременных скачков напряжения.
Блок основан на относительно простой топологии двухтранзисторного однотактного прямоходового преобразователя, что в целом вполне логично для недорогого решения.
Как уже упоминалось, блоки серии ECO имеют активную коррекцию фактора мощности, о чем явно говорит наличие дросселя за выпрямителем.
В качестве супервизора применена микросхема Grenergy GR8313.
На выходе линий постоянного тока применяются электролитические конденсаторы тайваньского производителя Teapo: добротный средний уровень, выше которого вряд ли можно рассчитывать в ценовой категории данного блока.
Тестирование
Для оценки параметров блока питания были построены стандартные характеристики. Напряжения и токи измерялись с помощью мультиметра MY-62. Тест проводился с полностью активной постоянной нагрузкой, чего в общем случае вполне достаточно. Так как предел измерений тестера не позволяет измерять токи более 10А, то применялся метод разделенной нагрузки и все значения токов свыше 10А являются расчетными.
Рассмотренный источник питания представляет собой топологию проверенную годами. КПД хоть и уступает более современным решениям, но вполне неплох и достигает 85% при оптимальных условиях работы. Многозвенный входной фильтр не пропускает помехи как от источника в сеть, так и из сети в источник. Кроме того, качественное исполнение отработанной схемотехники гарантирует высокую надежность устройства.

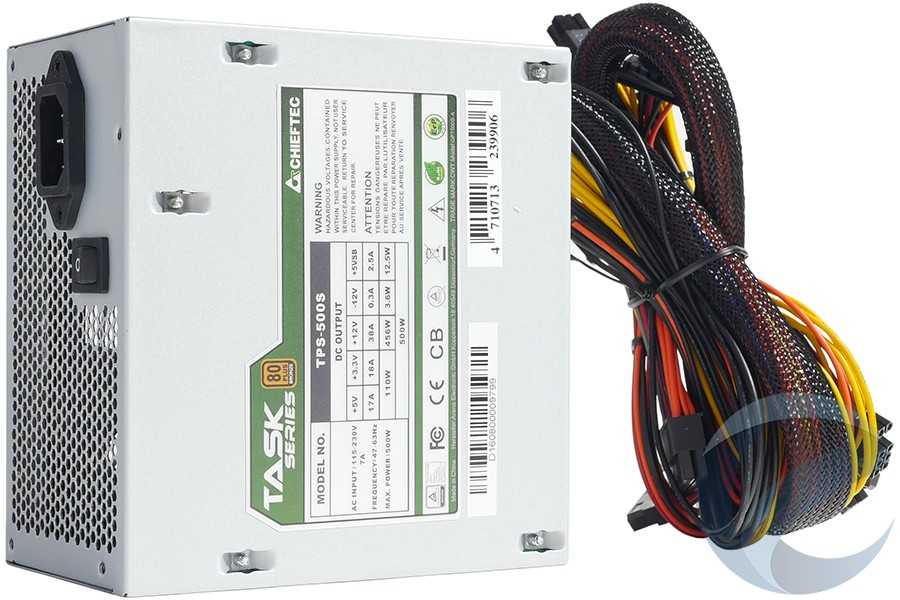

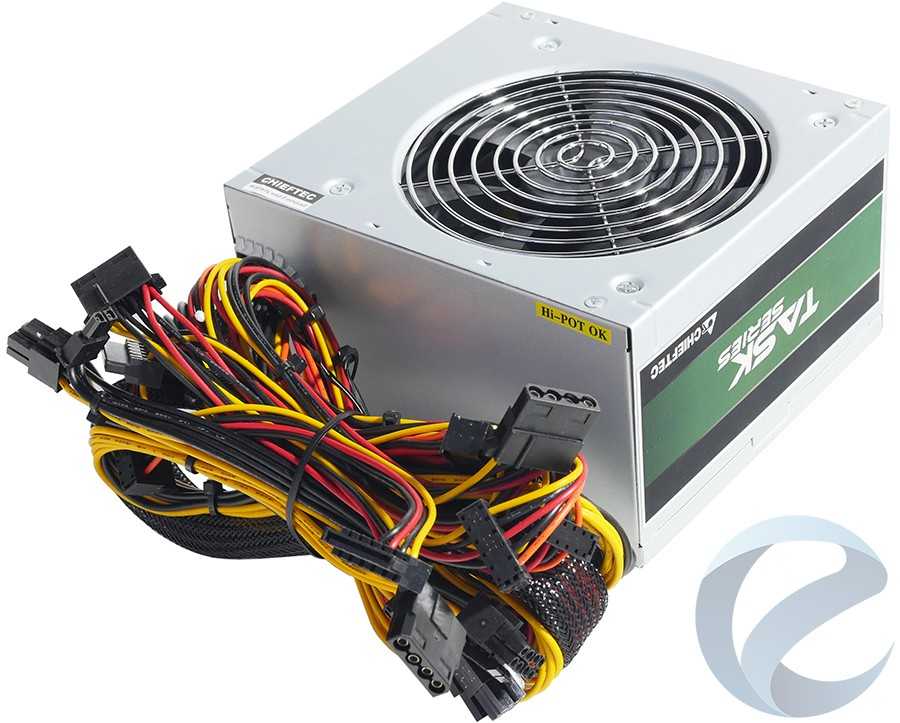

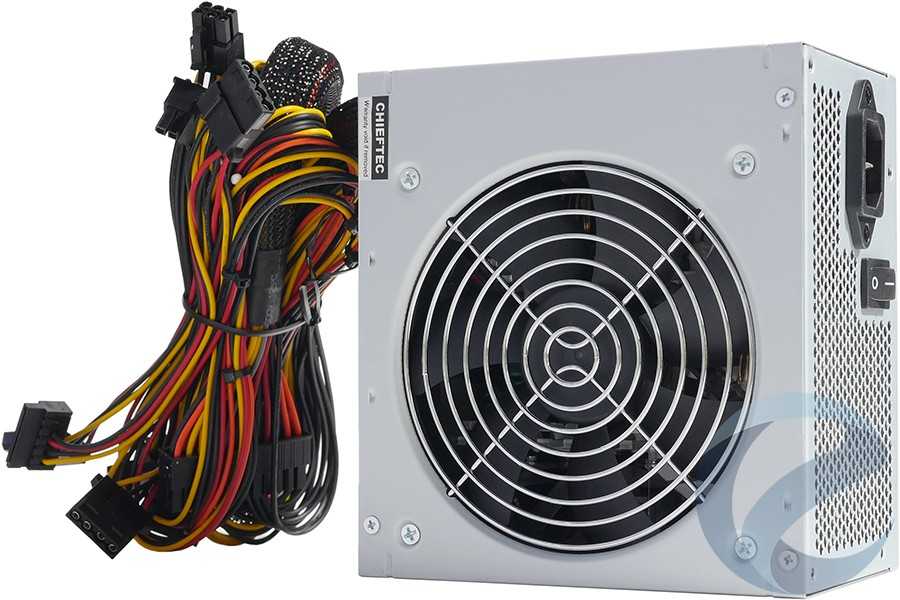

Внешний вид устройства
Устройство выглядит довольно стандартно, без каких-либо дизайнерских изысков или чего-то в этом роде. Сразу видно, что производитель решил сэкономить и не растрачивать ресурсы попусту.
Размер блока питания составляет 86x150x140 мм, что означает полную совместимость с любыми, даже компактными корпусами.

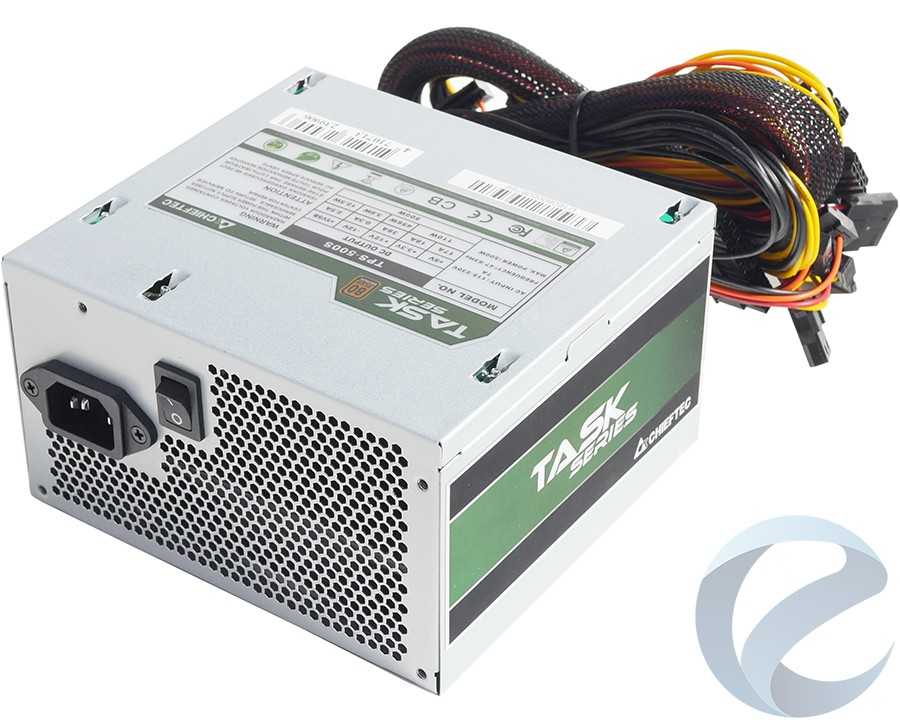

На задней стенке источника находится тумблер включения и разъём для кабеля питания. Также здесь предусмотрена перфорация для вентиляции.
Для повышения надёжности блок снабжён всевозможными защитами, в числе которых:
- OPP (Over Power Protection) – защита от перегрузки по суммарной мощности;
- OVP (Over Voltage Protection) – защита от повышения напряжения;
- SCP (Short Circuit Protection) – защита от короткого замыкания.

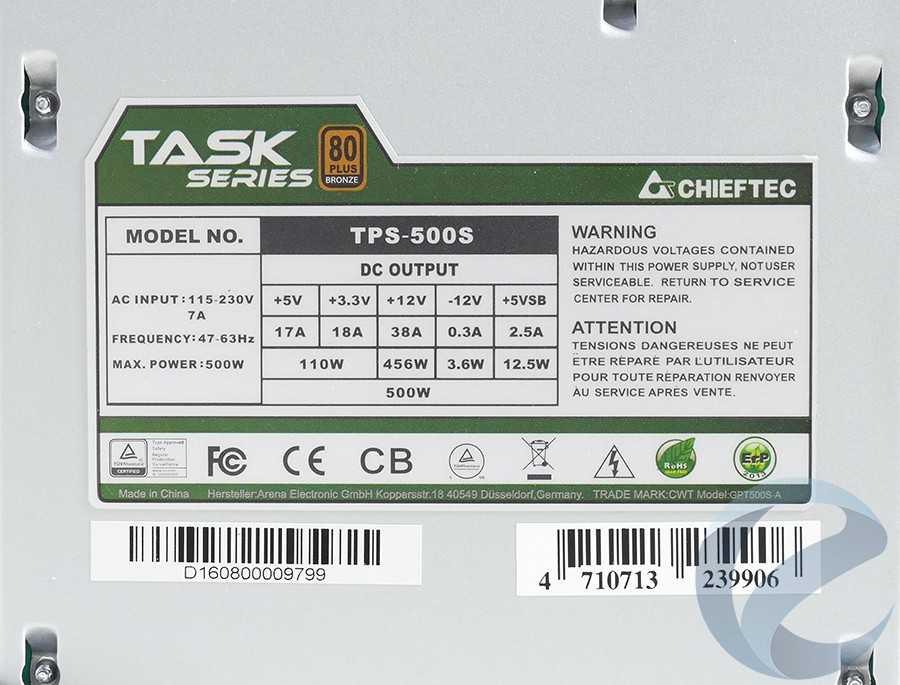

По основной линии потребления устройство способно отдать до 456 Вт, что можно признать хорошим показателем. Подобной мощности хватит для любой сборки с одиночной видеокартой и производительным процессором.
Гарантия на данный блок питания составляет 24 месяца, что с учетом доступной цены вызывает только положительные эмоции. Тем более, что на нашем рынке есть конкурирующие модели с 12 месячным гарантийным периодом, стоимость которых даже выше. Следует также отметить, что на одном из болтом стоит блокирующая пломба при повреждении которой вы лишаетесь гарантии.
Перечислим все разъемы и длину проводов TPS-500S.

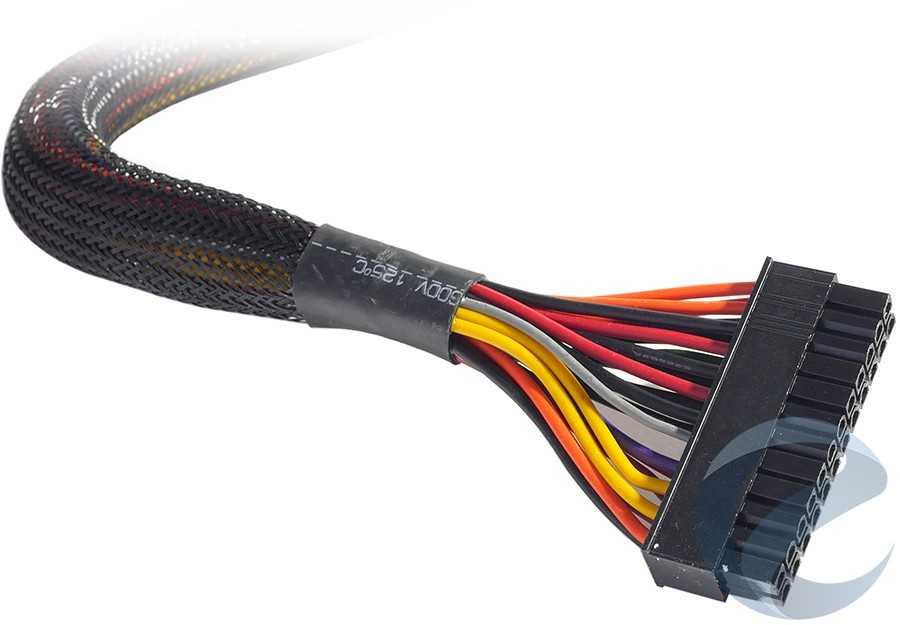

Кабель 20+4-пин для питания материнской платы (длина 500 мм).
Кабель дополнительного питания процессора 4+4-пин (длина 500 мм).

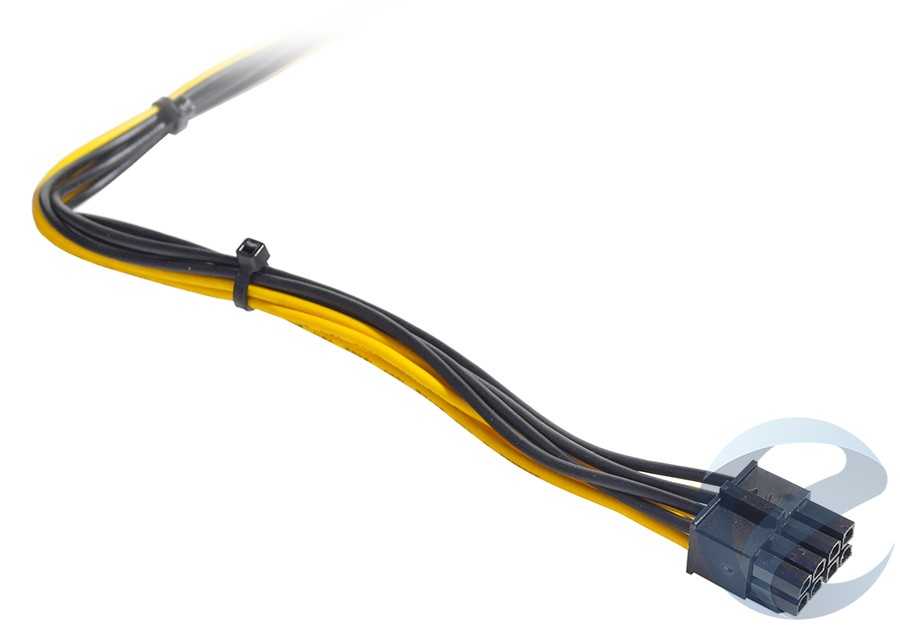

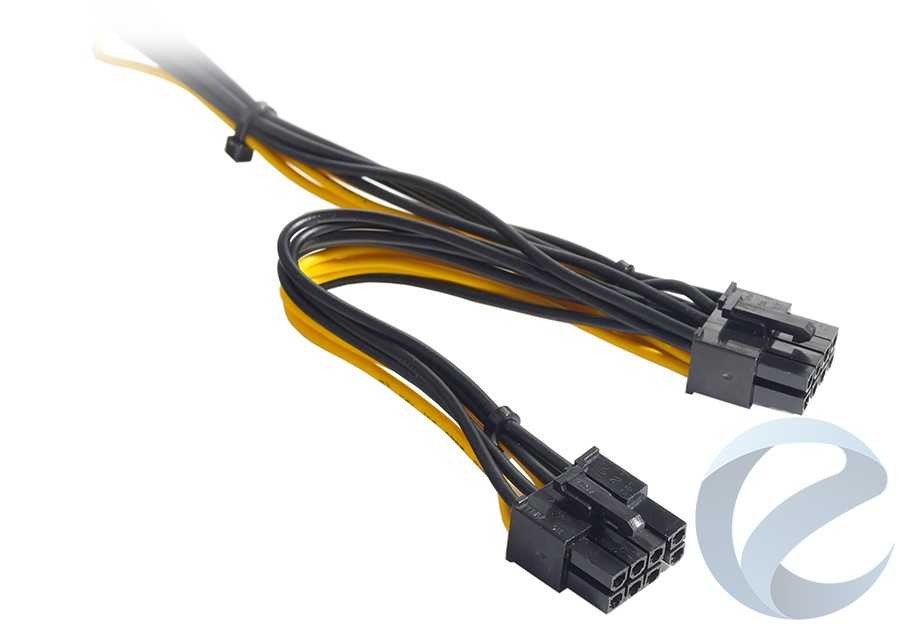

Кабель с двумя разъемами 8(6+2)-пин для питания видеокарт (длина 500+150 мм).

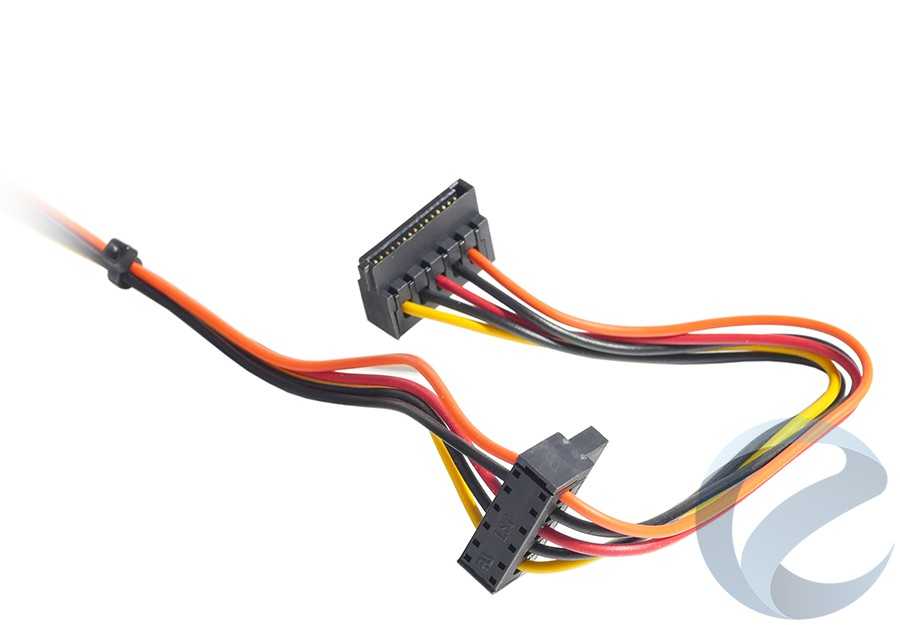

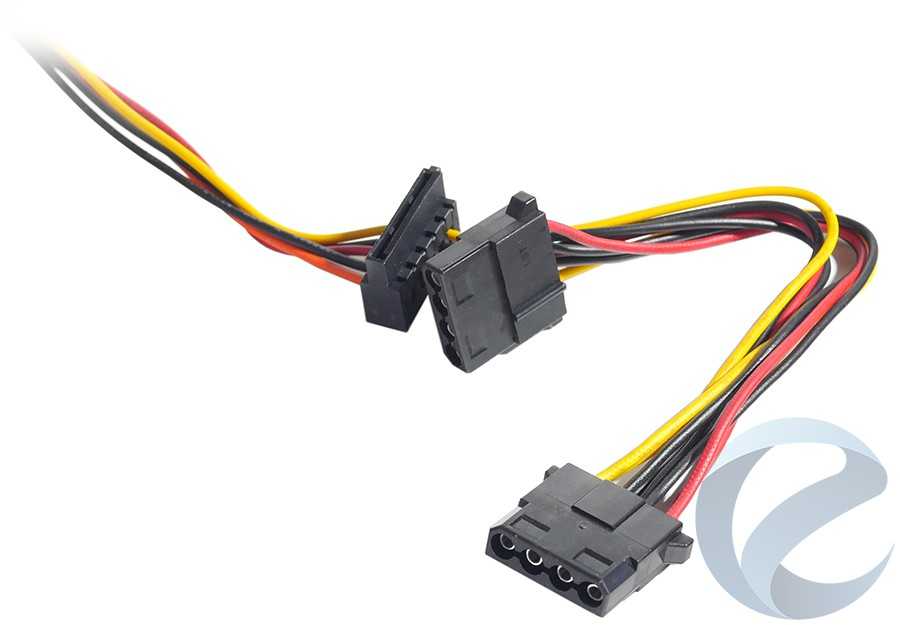

Кабель с разъемом Molex и двумя разъемами SATA (длина 500+150+150 мм).

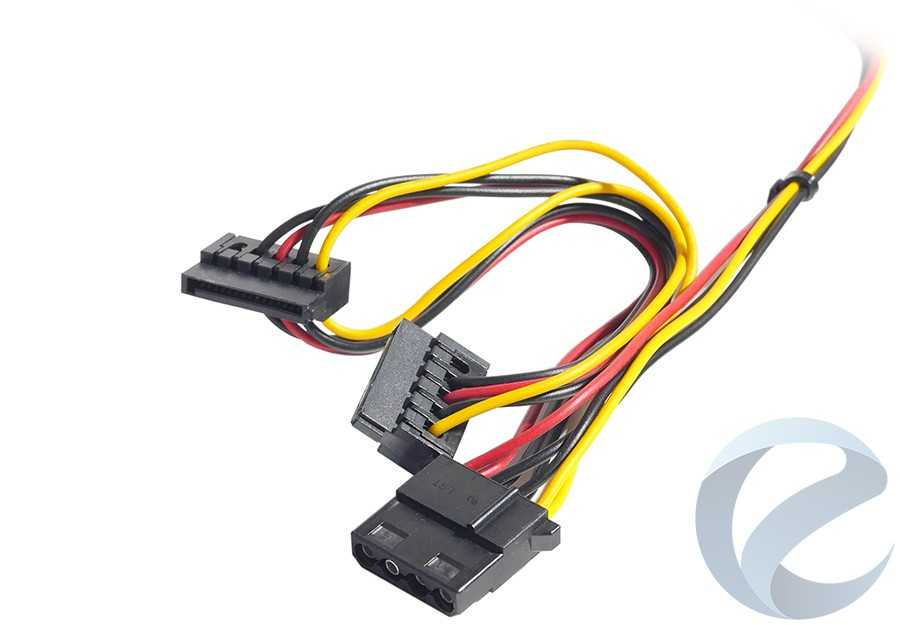

Кабель с разъемом SATA и двумя разъемами Molex (длина 500+150+150 мм).
Кабель с двумя разъемами SATA (длина 500+150 мм).
⇡#Результаты тестирования
Измеренный в ходе теста КПД Chieftec BBS-600S весьма высок (хотя и чуть ниже, чем у большинства протестированных нами «золотых» блоков питания).
Отчасти данные показатели являются следствием погрешности измерений бытового ваттметра, занижающего мощность «из розетки» при средних и больших нагрузках, но практика показывает, что относительно эффективности (в отличие от уровня шума) заявления производителей, как правило, не расходятся с действительностью.
Почти до двух третей от максимальной выходной мощности вентилятор работает на скорости немногим выше 600 об/мин — т. е. практически не слышен. Затем начинается линейный рост, и на полной мощности блока крыльчатка раскручивается до максимальных оборотов (в нашем случае реальная скорость даже превышена, но укладывается в типичный допуск ±10% от паспортной).
При этом отметим, что после начала повышения оборотов они не держатся на одном уровне, а несколько меняются в соответствии с нагревом компонентов. Мы приводим максимальные зафиксированные значения, но большую часть времени скорость крыльчатки оказывается несколько ниже, чем указано на графике.
В целом можно констатировать, что блок обеспечивает отличный акустический комфорт при малых и средних нагрузках. Лишь на подходе к полной мощности вентилятор будет слышен вполне отчетливо, а назойливым его можно назвать лишь на максимальных оборотах.
Кросс-нагрузочные характеристики блока говорят о неплохой (с учетом относительной бюджетности устройства) стабильности основных напряжений. Напряжение 12 В держится практически идеально на любых нагрузках. Напряжения 3,3 и 5 В несколько проседают при высокой нагрузке по этим линиям, но на реально востребованных нагрузках по этим напряжениям 3,3 В удержатся в пределах 2%, а 5 В — в пределах 3% от номинала, что является вполне достойным показателем.

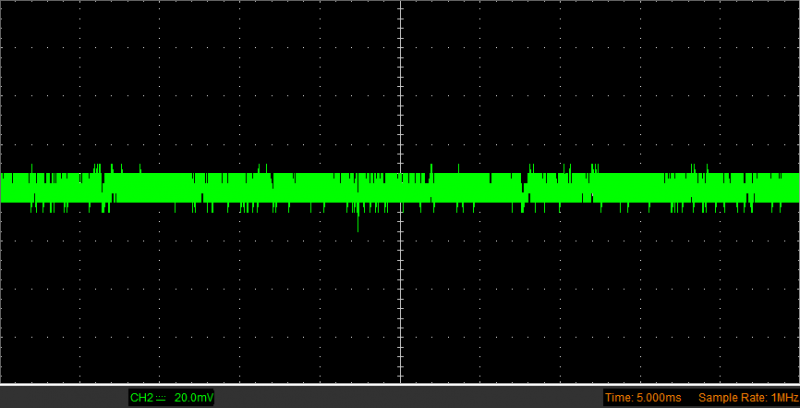

Шина 12 В, высокочастотные пульсации
Шина 12 В, низкочастотные пульсации
Шина 5 В, высокочастотные пульсации
Шина 5 В, низкочастотные пульсации
По напряжению 12 В на низкой частоте пиковый размах пульсаций не превышает 44 мВ (при допустимых 120 мВ), а во всех остальных режимах отклонения оказываются значительно ниже, заведомо и с большим запасом укладываясь в допуски стандарта.
Выводы
Блок питания Chieftec BBS-600S демонстрирует рекордное для своей цены сочетание мощности, эффективности и акустического комфорта. При этом он обеспечивает вполне достойную стабильность напряжений, невысокий уровень их пульсаций и поддерживает работу с широким диапазоном входных напряжений.
Основным недостатком можно считать экономию производителя на примененных конденсаторах, а второстепенными — очень простенькое оформление кабельной системы и скромный гарантийный срок. Но модели, не отягощенные подобными проблемами, обойдутся уже заметно дороже.
Критерии отбора
Здесь представлены уже проверенные хорошо зарекомендовавшие себя по результатам тестов на серьезных технических порталах и отзывам пользователей модели блоков питания от популярных брендов.
Все обзоры и тесты на технических порталах вы найдете в разделе «».
В выборку попали лучшие наиболее популярные бренды:
- be quiet!
- Chieftec
- Cooler Master
- Corsair
- Thermaltake
- Zalman
Другие популярные бренды не попали в подборку, так как на них много нареканий в плане качества элементной базы (AeroCool), короткие провода и мало разъемов (FSP), нестабильное качество и шум от вентилятора или дросселей (COUGAR, Deepcool), слишком дорогие по сравнению с аналогами (Enermax, Seasonic).
Среди брендов, которые попали в выборку, были отобраны модели с лучшим соотношением цена/качество, исключая самые дешевые не очень надежные и наиболее дорогие, за которые не имеет смысла переплачивать.
Также выбирались модели, которые есть в широкой продаже, а редкие, слишком старые (остатки на складах и возвраты) и слишком новые (по которым еще мало статистики) исключены.
Все представленные БП имеют много позитивных отзывов пользователей, а модели на которые были нарекания в плане качества или уровня шума были исключены. Также исключены модели не соответствующие современным требованиям в плане длины проводов и наличия необходимого количества разъемов.
Форм-фактор всех блоков питания ATX, вентилятор 120-140 мм, разъем питания материнской платы 24-pin, разъем питания процессора минимум 4+4-pin, разъемы питания видеокарты минимум 2×6+2-pin. Такие блоки питания являются универсальными и подходят для любых ПК.
Для удобства блоки питания идут в порядке от более дешевых к более дорогим и каждый раз мы будем отмечать отличия от предыдущей модели, чтобы вы смогли для себя определить стоит ли за это переплачивать.
Zalman Wattbit XE ZM600-XE
Вообще знаменитая компания Zalman не славится дешевыми блоками питания, но в бюджетном сегменте у этого БП, пожалуй нет конкурентов.
Уже по картинке видно, что у блока питания все хорошо с вентиляцией – решетка типа «гриль», которая имеет низкое сопротивление воздушному потоку и не создает лишнего шума, плюс перфорация в виде сот на выходе обеспечивает отличный отвод воздуха.
Технические характеристики
| Мощность | 600 Вт |
| Входное напряжение | 200-240 В |
| Тип PFC | APFC |
| Сертификат 80 PLUS | нет (83+) |
| Питание процессора (CPU) | 4+4-pin |
| Питание видеокарты (PCI-E) | 2×6+2-pin |
| SATA (15-pin) | 4 |
| Molex/IDE (4-pin) | 3 |
| Вентилятор | 120 мм |
| Скорость вентилятора | — |
| Уровень шума | низкий |
| Длина проводов (МП/ЦП) | 500/600 мм |
| Оплетка | МП |
| Модульность | нет |
| Длина БП | 140 мм |
| Гарантия | 3 года |
Данный БП имеет стандартный диапазон входного напряжения, а значит не сможет нормально работать в частном секторе с падением напряжения ниже 200 В без стабилизатора.
Для экономии энергии применяется активная схема коррекции мощности (APFC). Некоторые старые БП с APFC не могли нормально работать с ИБП, но в современных эта проблема уже решена.
Блок питания не имеет сертификата 80 PLUS, но заявлена достаточно высокая энергоэффективность 83+, в то время как дешевые БП имеют КПД около 75%. Более высокими показателями обладают БП с бронзовым и золотым сертификатом, качество элементной базы которых также положительно влияет на стабилизацию напряжений питания комплектующих. Просадки напряжений в таких дешевых БП начинаются после 50% нагрузки, в то время как в старших сертифицированных моделях после 60% и выше.
С разъемами тут все нормально, хватит чтобы запитать большинство материнок с 4 или 8-пиновым коннектором CPU, видеокарту с любой конфигурацией разъемов, до 4 дисков HDD/SSD и не менее 3 дополнительных вентиляторов (к одному Molex можно подключить несколько).
В характеристиках не указана максимальная скорость вентилятора, но если соблюдать рекомендации по нагрузке, то он работает очень тихо.
Оплетку имеет только кабель питания материнской платы, что может несколько испортить эстетику в корпусе с прозрачным окном. Больше в целом это ни на что не влияет, провода достаточно длинные и легко укладываются за стенкой среднего корпуса даже при нижнем расположении БП. Точную длину всех кабелей вы можете узнать на сайте производителя.
Блок питания не обладает модульной конструкцией с отстегивающимися кабелями, что может быть важно при сборке красивой системы с большим окном без кожуха закрывающего БП. Длина блока питания минимальна и составляет всего 140 мм, что позволит легко уместить его в любой, даже довольно компактный корпус
Плюс радует 3-летняя гарантия
Длина блока питания минимальна и составляет всего 140 мм, что позволит легко уместить его в любой, даже довольно компактный корпус. Плюс радует 3-летняя гарантия.
БП собран на качественной элементной базе, есть стандартные защиты (от перегрузки, короткого замыкания и т.д.), как и во всех остальных БП из этой подборки, поэтому мы это не указываем.
Более подробные характеристики блоков питания вы найдете в разделе «».
В общем довольно годный БП, который мы можем рекомендовать как вариант минимум для сборки игрового ПК начального или среднего класса.
Позиционирование
Для начала определимся с позиционированием. Серия TASK предназначена для удовлетворения потребностей бюджетного сектора, где во главу угла поставлена цена. Несмотря на это, все устройства данной линейки соответствуют сертификату 80 PLUS Bronze. Более того, мощность от модели к модели варьируется от 400 до 700 Вт. С учетом того, что за последние годы потребление процессоров и видеокарт заметно снизилось, можно с уверенностью утверждать, что в Chieftec сделали верную ставку. Всё дело в том, что помимо снижения требований к мощности источников, наблюдается и заметное снижение покупательской способности
Большинство потребителей в первую очередь обращают внимание на цену, а уже потом на что-то другое
⇡#Кабели
Кабельная система в целом соответствует мощности и ценовому позиционированию блока и при этом ощутимо богаче, чем у уже знакомого нам представителя серии ECO аналогичной мощности. В сравнении с блоком GPE-500S у TPS-500S по одному дополнительному разъему питания SATA, Molex и PCI-E 6+2-pin, а разъем ATX12V имеет не 4, а 4+4 контакта. Правда, как и у GPE-500S, нейлоновой оплеткой может похвастаться лишь основной шлейф питания ATX, а длина всех кабелей довольно скромна (50 см до первого разъема у всех без исключения — включая те, для которых первый разъем является последним).
Большинство кабелей имеют сечение 18 AWG, а наименее «нагруженные» провода несколько тоньше — 20 AWG.
Набор разъемов питания:
- 1 × 24 (20+4) контакта;
- 1 × ATX12V (4+4 контакта) — питание CPU;
- 2 × 6+2 контактов — дополнительное питание плат PCIe;
- 5 × SATA;
- 3 × Molex.
Заключение
Блокпитания TPS-500S является добротным устройством соответствующим сертификату 80 Plus Bronze. Данный источник станет хорошим вариантом для создания недорогой, но производительной сборки. Способствует этому не только достаточная мощность модели, но и цена. Сэкономив на внешнем виде и маловажных параметрах, Chieftec использовала проверенную временем схемотехнику, что положительным образом влияет на надежность устройства. В дополнении ко всему можно отметить качество сборки и компонентов.
Плюсы:
- Качество сборки и компонентов;
- Проверенная временем топология, что повышает надёжность;
- Допустимые отклонения напряжений во всем диапазоне изменения нагрузки;
- Невысокий уровень шума при малой и средней нагрузке;
- Двухлетний гарантийный период;
- Цена.
Минусы:
