Обзор и тестирование блока питания super flower 750w leadex silver (sf-750f14mt)

Тестирование

Тестовый стенд позволяет нагружать линию +12 В с шагом в 100 Вт. Линии +3.3 В и +5 В подключались к постоянной нагрузке в 50 Вт.

По требованиям стандарта ATX12V отклонение не должно превышать 5%. Таким образом, норма для линии +12 В лежит в пределах от +11.4 до +12.6 В.

Отклонения по всем линиям укладываются в 1%, это практически идеальные показатели. Только на линии +12 В изначально напряжение немного превышает данное значение в 1%. По остальным линиям производителю даже не пришлось завышать напряжения без нагрузки – просадки минимальны.

Уровень КПД полностью соответствует стандарту 80 PLUS Gold для 230 В, максимальные 92% демонстрируются при нагрузке в диапазоне от 300 до 500 Вт.

Также была проверена защита от короткого замыкания и перегрузки: при замыкании на любой из линий блок питания благополучно отключался.

Тестирование

Тестовый стенд позволяет нагружать линию +12 В с шагом в 100 Вт. Линии +3.3 В и +5 В подключались к постоянной нагрузке в 50 Вт.

По требованиям стандарта ATX12V отклонение не должно превышать 5%. Таким образом, норма для линии +12 В лежит в пределах от +11.4 до +12.6 В.

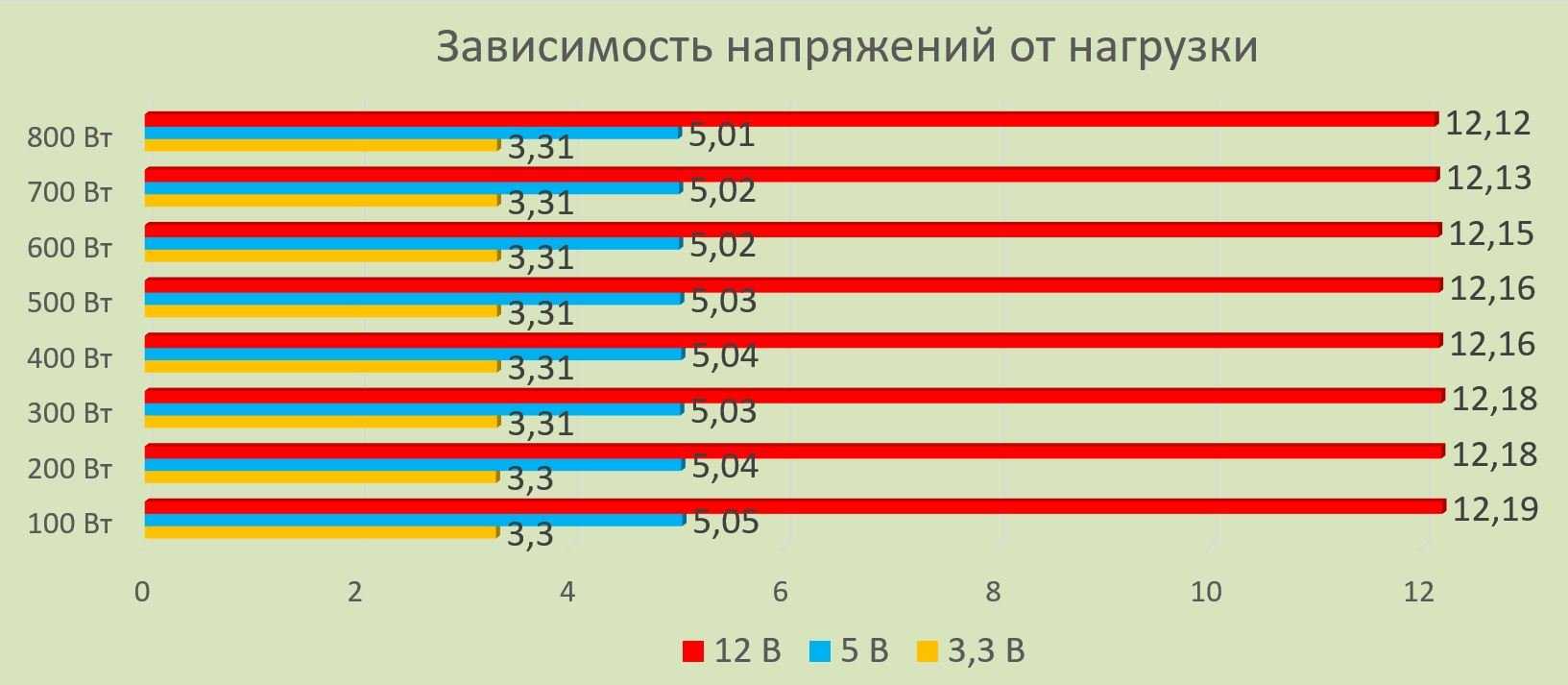

Ни на одной из линий напряжения не проседают ниже номинальных значений. Изначально они немного завышены, в пределах менее 2%.

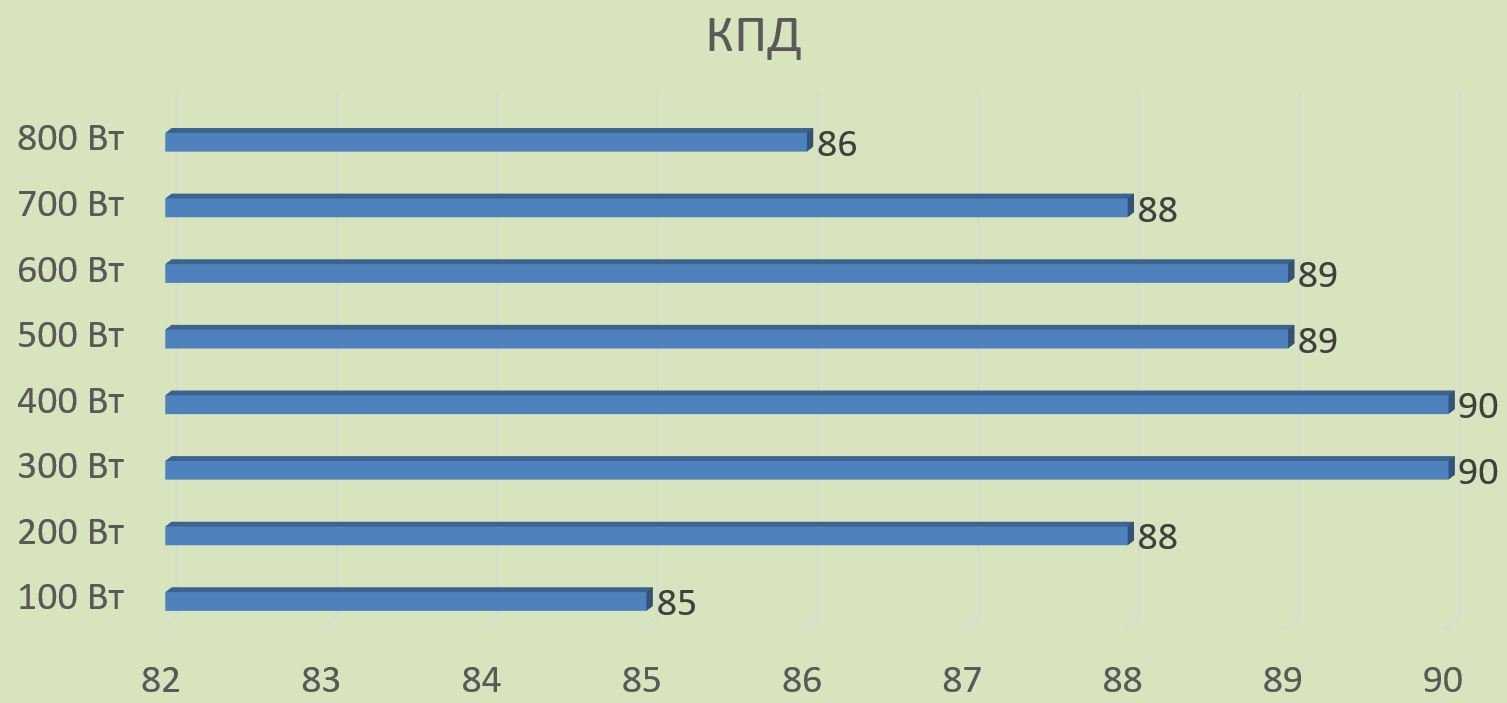

Уровень КПД полностью соответствует стандарту 80 PLUS 230V EU Silver, максимальные 90% демонстрируются при нагрузке 300 Вт. Необходимо отметить, что стандарт 230V EU несколько отличается от обычного 80 PLUS для сети 115 В. И 90% 230V EU Silver фактически соответствуют стандарту 80 PLUS Gold с его КПД 90% при 50%-й нагрузке.

Также была проверена защита от короткого замыкания — при замыкании на любой из линий блок питания благополучно отключался.

Features Specification Overview Downloads Reviews & Awards

Features

LEADEX Titanium series PSU are 80+ Titanium certified with 100% fully modular cable design, our R&D team’s latest innovation, a brilliant idea to maximize PSU cables & connectors management to have the best cable routing solution, also increase case chassis air flow to have best cooling for your system.
LEADEX series PSU provides high efficiency & stable power output and come with a 14cm two-way thermal control intelligent cooling fan to ensure your professional PC system will work under heavy load, also capable of powering your PC system equipped with NVIDIA SLI or ATI CrossFireX setup.

100% Full Modular Cabling Design For Easy Cable Management
80 PLUS Titanium Certified, 90% 92% 94% 90% Efficiency At 10% 20% 50% 100% Rated Load
Full Range Auto Voltage Detection Design 100V~240V (Active PFC)
Comply With ATX 12V v2.2, EPS 12V v2.91 & SSI EPS 12V v2.92 Specification
Comply With Energy Star Standard & EuP (Energy Using Products) Regulation
Over Voltage Protection / Over Current Protection / Over Power Protection / Short Circuit Protection/Under Voltage Protection / Over Temperature Protection/Low Voltage Protection
Support All Intel/AMD Multi-Core CPU & ATX/BTX Compatible Motherboards
Support NVIDIA SLI & ATI CrossFireX High Performance Graphic Card
More than 2,000 times On/Off test
Unleaded Green Materials with RoHS/WEEE Compliance
Perfect For Professional & High Performance Gaming System
Exclusive Patents(Taiwan & China Patents Approved, USA, Germany & Japan Patents Pending)1.ECO Intelligent Thermal Control System
2.Multi Patenet Pending Extreme High Efficiency Main Transformer

Specification

Model No. SF-750F14HT
Wattage 750W
80+ Efficiency 10%: 90%; 20%: 92% ; 50% : 94% ; 100% : 90% (115V Internal Titanium)
Intel Power Design Guide V2.92
AC Input | Frequency 100V~240V | 50 / 60HZ
Fan Size 140mm Two-Ball Bearing Fan
Dimension 180mm(L) x 150mm(W) x 86mm(H)
Protection OVP、OCP、OPP、SCP、UVP、OTP、LVP
Safety cTÜVus / TÜV / CB / CE / FCC / RCM / BSMI R33529 / RoHS / KCC /CCC
Temperature Passed 50℃ Hot Testing
Cable Spec
20+4Pin Detachable Cables one cable(600mm)
(4+4Pin) CPU two cables (700mm)
PCI-E 6+2Pin two cables(700mm)
SLI (PCI 6+2Pin & PCI 6Pin) two cables (700+150mm)
4SATA one cable(550+100mm)
3SATA two cables (550+100mm)
4Molex one cable(550+100mm)
Molex to FDD Adapter one cable (100mm)
model no.: SF-750F14HT
AC INPUT 100-240Vac 10A  60Hz/50Hz
DC OUTPUT +3.3V +5V +12V -12V +5VSB
750W Max output Current 20A 20A 62.4A 0.5A 2.5A
Max combined Wattage 100W 748.8W 6W 12.5W
750W

Reviews & Awards

Страница 6: Заключение

С новой линейкой Leadex II Gold компании Super Flower удалось сохранить все лучшие качества предшественника Leadex Gold, которые обеспечили успех первому поколению на рынке. Leadex II Gold нельзя назвать полностью новой разработкой, блоки питания опираются на хорошо известную платформу Leadex Gold, которую Super Flower подвергла дальнейшей оптимизации. Удалось еще повысить эффективность, подсветка теперь отключаемая, система подключения кабелей была улучшена. В некоторых областях, таких как отличная стабильность напряжений и очень низкие пульсации/шумы, оптимизации не потребовалось. Здесь вторая версия показывает такие же хорошие результаты, как и первое поколение Leadex Gold.

Super Flower Leadex II Gold 750W – модель верхнего сегмента массового рынка, которая сочетает отличную эффективность 80PLUS Gold с некоторыми high-end функциями. Мы уже упомянули высокое качество выходных напряжений. Благодаря современной платформе и технологии DC-DC блок питания отлично справится со своей основной задачей обеспечения компонентов надежным питанием. Особой функцией можно назвать полностью модульную систему подключения кабелей. Кабели можно подключать практически в любом порядке благодаря универсальным 9-контактным гнездам. Добавим к этому прозрачные разъемы и белую LED-подсветку, что придает блоку питания приятный визуальный акцент. Блок питания обеспечивает четыре штекера PCI Express, два 8-конт. EPS, девять SATA и четыре 4-конт. Molex, вполне достаточный набор для данного класса мощности. Кому-то будет приятно узнать, что блок питания Leadex II Gold доступен и в корпусе белого цвета.

Гарантия производителя на Leadex II Gold 750W составляет семь лет, контроллер вентилятора можно переключать между активным и полупассивным режимами. Что касается уровня шума, то и здесь Leadex II Gold 750W показал себя с лучшей стороны, пусть даже его нельзя отнести к категории Silent. В пассивном диапазоне блок питания работает бесшумно, то же самое касается активного режиме при малой нагрузке, но при нагрузке выше средней уровень шума уже становится ощутимым.

В целом, Super Flower Leadex II Gold 750W можно назвать сбалансированным блоком питания, особенно нам понравились качественные выходные напряжения и хорошее оснащение. Блок питания отлично подойдет пользователям, кому не требуется самая высокая эффективность. Цену нельзя назвать низкой, но она вполне честная.

Преимущества Super Flower Leadex II Gold 750W

  • Хорошая эффективность (80PLUS Gold)
  • Хорошая мощность
  • Очень хорошие выходные напряжения
  • Очень низкие пульсации/шумы напряжений
  • Очень хорошее оснащение (полностью модульное подключение кабелей, 4x PCI Express, 9x SATA)
  • Красивая подсветка разъемов подключения кабелей (выключаемая)
  • Тихая работа, два режима работы вентилятора (активный/полупассивный)
  • Основные схемы защиты, высококачественные конденсаторы
  • Семь лет гарантии

Недостатки Super Flower Leadex II Gold 750W

  • Высокий порог OCP на вторичных напряжениях
  • Сложно купить в России

Обновление 11.08.2017

<> Выходные напряжения, пульсации и шумЗаключение
