Обзор и тестирование блока питания be quiet! straight power 11 750w platinum

Упаковка, комплектация, кабели

Как и подобает флагманскому продукту, блок поставляется в крупной коробке. И она буквально вся расписана «фишками» да особенностям. Часть из них на фронтальной стороне…

…часть – на боковой грани.

И конечно же с тыльной стороны производитель продолжает их перечислять. Ещё оборота приведены кабели и их длины, габариты преобразователя, а также табличка с электрическими характеристиками. Оформление в целом сделано интересно и информативно.

Внутри сам блок питания лежит в мягкой форме, а рядом в отдельной коробке из толстого плотного картона кабели и комплектация. Комплектация великолепная, так «жирно» даже Seasonic не насыпает. Помимо кабелей, о которых через пару абзацев, комплект включает:

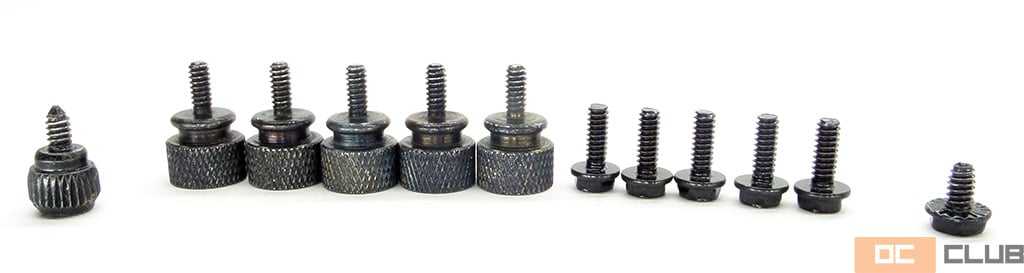

  • 5x длинных винта под крестовую отвёртку;
  • 5х длинных больших винта с накатанной головкой;
  • 5x фирменных стяжек-липучек;
  • 4х noname стяжек-липучек;
  • 6x пластиковых стяжек;
  • “Оверклокерский ключ” в виде планки с переключателем;
  • “Оверклокерский ключ” в виде перемычки.

Конструктивные особенности Be Quiet! Dark Power Pro 11 таковы, что для монтажа требуются удлинённые винты. Также производитель расщедрился на натурально огромные винты с накатанной головкой (на фоне обычный для масштаба), однако на практике применить их получится не с каждым корпусом. С барского плеча сыпанули винтов с запасом в один, а не под расчёт.

Порядок по кабель-менеджменту помогут организовать не только фирменные стяжки-липучки, но и безымянные, которыми изначально перетянуты модульные кабели. Ну и пластиковые на самый крайний случай.

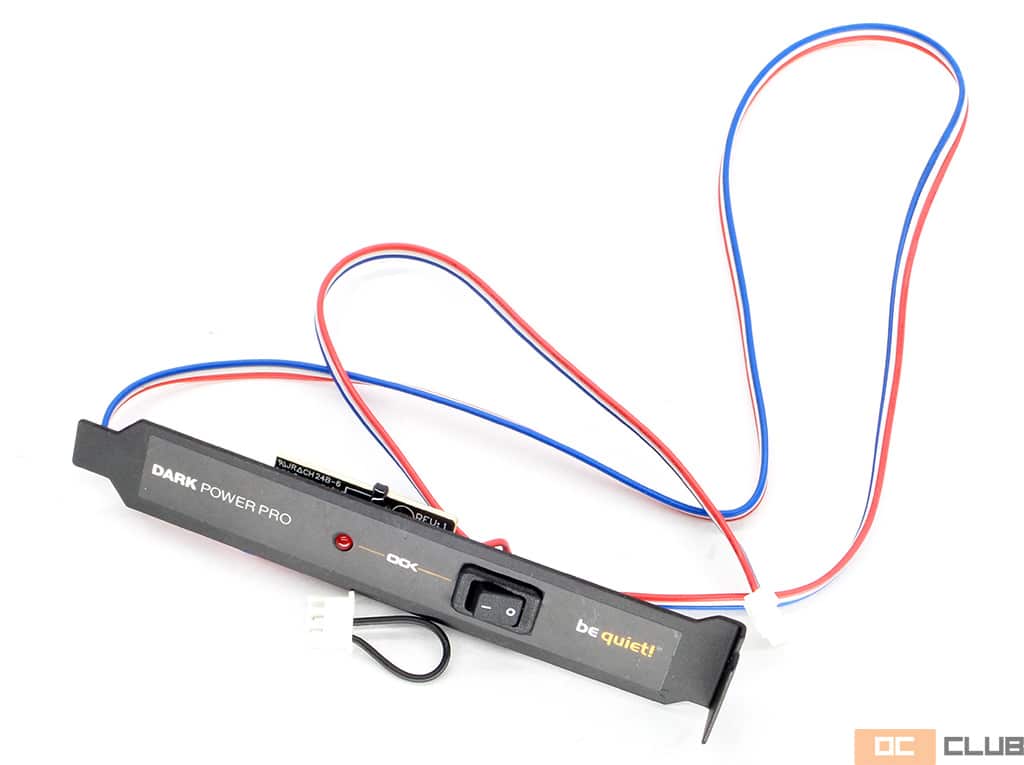

“Оверклокерский ключ” – штучка интересная. Он подключается к специальному разъёму на корпусе блока, и фактически объединяет раздельные линии 12 В одну единую-мощную с увеличенным токовым лимитом. Или же “оверлокерский режим” можно активировать перемычкой. Прикольная конечно вещь, но де-факто в рамках обычного компьютера бесполезная. Это для разгона под жидким азотом.

Be Quiet! Dark Power Pro 11 550 Вт получил следующий перечень кабелей и разъёмов:

  • 1x ATX 20+4 pin;
  • 2x EPS/ATX12V 4+4 pin;
  • 4x PCI-Ex Power 6+2 pin;
  • 1x PCI-Ex Power 6 pin;
  • 8x SATA;
  • 5x Molex;
  • 1x FDD;

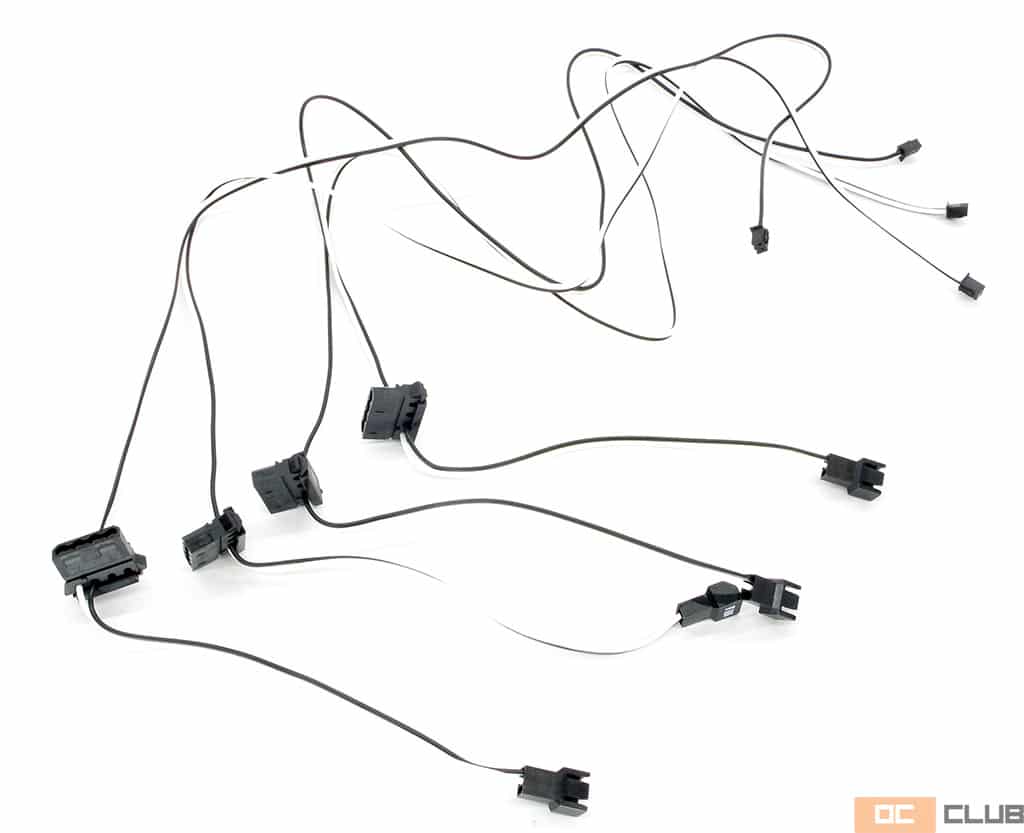

  • 4x 3-pin + Molex 2-pin для вентиляторов;
  • 1x MB connector (Molex без линии 5 В).

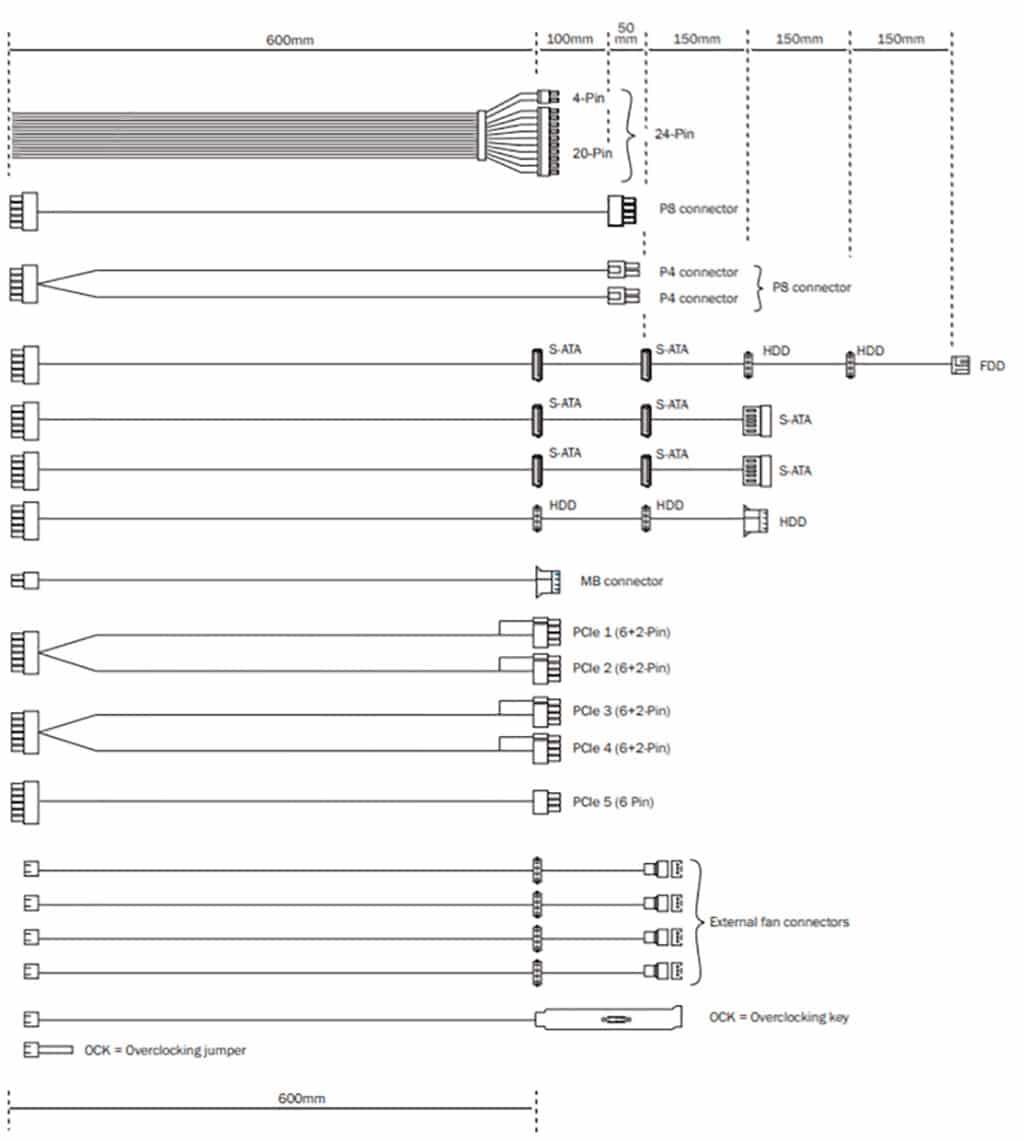

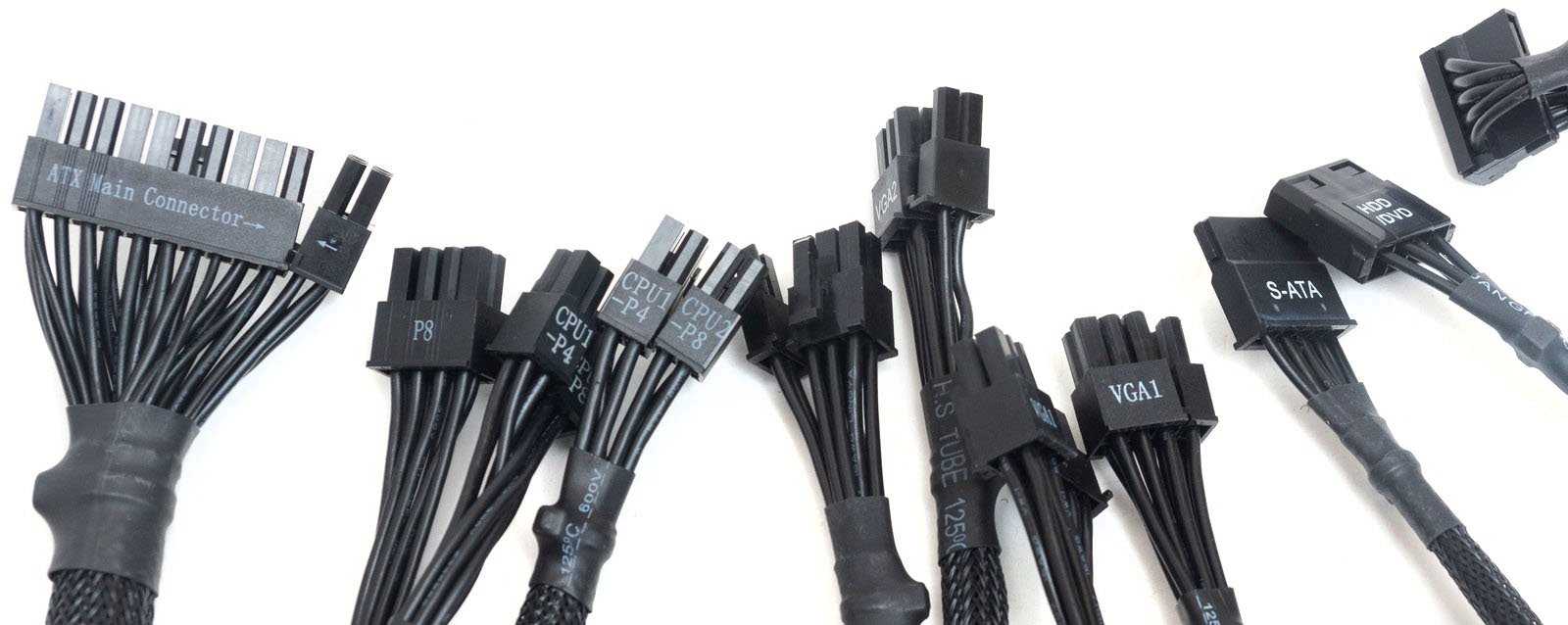

Более наглядно и с длинами демонстрирует картинка:

Это феерически огромный набор кабелей как для блока питания мощностью 550 ватт. Просто громадный. И такой он не только из-за четырёх дополнительных кабелей для вентиляторов. Два 8-pin разъёма EPS/ATX12V и суммарно 5х PCI-Ex Power (пусть из них на 8 pin только четыре) при такой мощности – это сила.

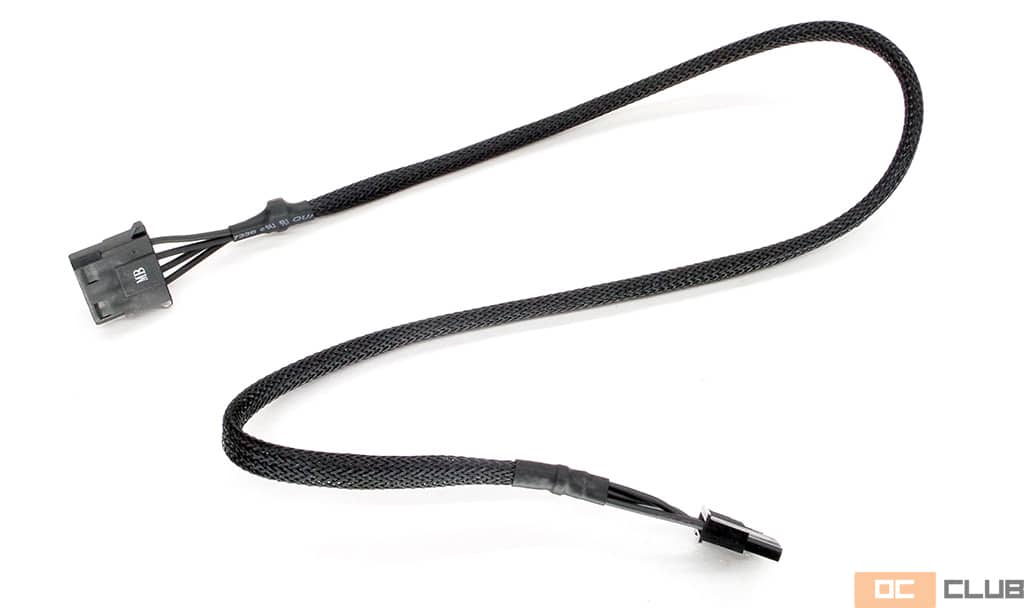

Отдельного упоминания достоин кабель, именуемый MB connector. По сути, это обычный Molex, но без линии 5 В. Он предназначен для дополнительной подпитки материнской платы (преимущественно слотов PCI-Express), но это крайне большая редкость. А прямая надобность – огромная редкость. Имеет смысл подключать только если в системе более двух очень прожорливых карт расширения (считай более двух видеокарт).

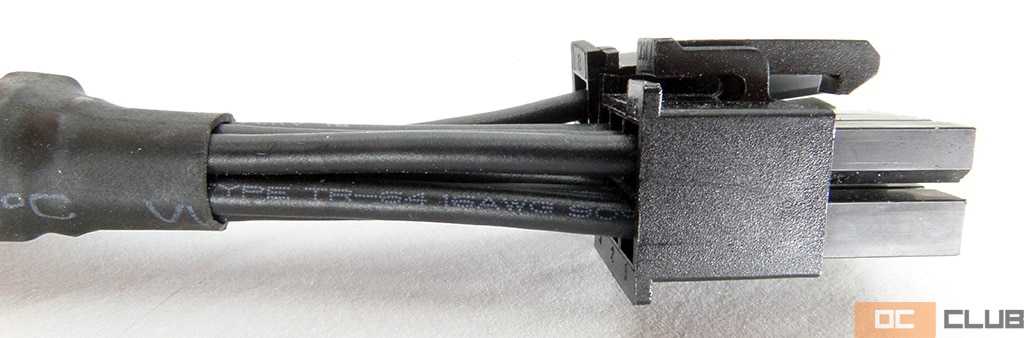

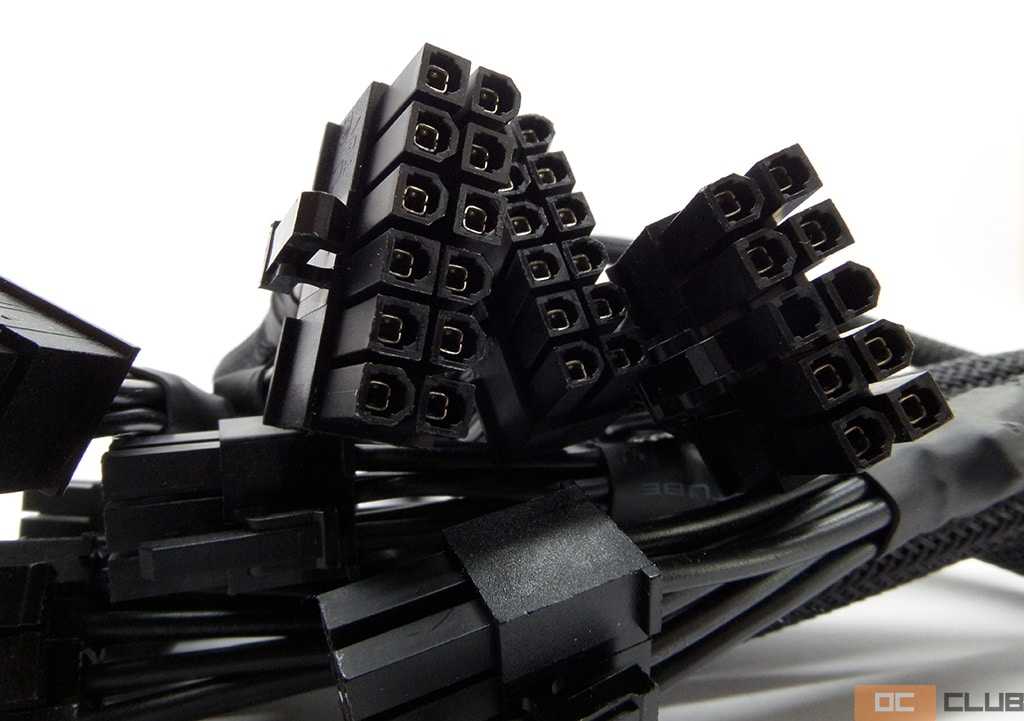

Сами кабели отличные. Нагруженные 12-вольтовые линии (PCI-E Power, CPU Power) имеют жилы сечением 16 AWG, что больше 18 AWG, характерных для годных блоков. Molex и SATA – 18 AWG, что также больше стандарта. Тонкие бело-чёрные кабели предназначены только для вентиляторов, и тут лучше не пижониться. Жилы сечением 22 AWG не вывезут много тока.

Здорово и замечательно, что контактные площадки утолщенные, и не здорово, что без позолоты. Мощные видеокарты могут выпалить не золочённые контакты (майнеры поймут), а вот выпаленных контактов в разъёмах EPS/ATX12V, честно говоря, не встречал.

Итого по кабелям все не просто хорошо, всё изумительно. Столь богатый набор при 550 ватт мощности вижу впервые. К слову, все модульные разъёмы занять не получится – один PCI-E останется лишним. Но разъёмы на блоке рабочие все.

За, против, вердикт

С первых же строк итога, ведь я-то знаю, что только его в основном и читают, отмечу, что Be Quiet! Dark Power Pro 11 550 Вт – самый тихий блок питания, побывавший в редакции OCClub.ru, и прошедший через мои руки, которые майнили ещё до того, как это стало мейнстримом. Он почти бесшумен ухом в упор – всего ~600 об/мин тому в подтверждение. Небольшая поправочка: самый тихий среди тех, у которых вообще есть какой-нибудь «карлсон». Но это флагманский БП лучшего германского производителя, а значит спрос будет сполна не только по пунктику тишины.

В разрезе того, что это топовое предложение, и оглядываясь на соответствующий ценник, к Dark Power Pro 11 есть вопросы. Вопросы к торчащей «колбасе» в виде 24-pin колодки питания (ну зачем? только сами себе добавили геморроя), к наличию позолоты на контактах и к гарантийному сроку. Ещё он не умет полностью останавливать пропеллер, что конкурентные решения могут, но огромный ресурс пропеллера и беспрецедентная тишина работы компенсируют. Позолота – вопрос для многих спорный, но мощные видеокарты обычные контакты выпаливают, золочённые – нет. 5 лет гарантии – да, это не мало, и де-факто он прослужит кратно больше, но конкуренты дают 7, 10, а то и все 12.

По остальным признакам блок подтверждает своё положение. Электрически всё замечательно, вообще вопросов нет. Радует действительно жирнющий комплект и огромное по меркам 550-ваттных, да и даже по меркам 750-ваттных блоков количество разъёмов.

Никак нельзя оставить без персонального абзаца “оверклокерский ключ” и соответствующий режим работы. Напомню, при его активации линии 12 В объединяются в одну с допустимой нагрузкой до ~670 ватт. Если говорить честно, и для рядового пользователя, и для оверклокера тоже, эта вещь в общем-то бесполезная. А профессиональные оверклокеры просто тупо предпочтут блок питания с изначально одной мощной 12 В линией и обойдётся без лишних телодвижений. Поэтому «фишка» ну такая-себе, разве что перед другом козырнуть.

Хорошо:

  • Классный внешний вид;
  • Отличные электрические показатели;
  • Есть все защиты;
  • Блок непривередлив к качеству входящего напряжения;
  • Качественные длинные кабели;
  • Внутри есть термопрокладки;
  • Очень-очень тихая работа даже при максимальной нагрузке;
  • Огромное количество кабелей/разъёмов для такой мощности;
  • Изумительный комплект поставки.

Не хорошо:

  • 5 лет гарантии (флагманскому БП положено 7-10);
  • Нет позолоты контактов;
  • не умеет полностью останавливаться;
  • Очень большой как для 550 ватт корпус (180 мм в глубину).

По страницам

Внешний вид

По размерам be quiet! Straight Power 11 стандартен – 160х170х86 мм. Внешность его тоже привычная всем фанатам компании. Спереди решетка, которая прикрывает 135-мм SilentWings 3, по бокам – тиснёный вперёд логотип компании, 8 коннекторов под кабели питания, наружная сторона с разъемом для сетевого кабеля с кнопкой включения по соседству и сбоку – наклейка с информацией о модели.

Корпус БП выполнен из привычного матового металла, а преобладающий чёрный цвет прерывается лишь оранжевым логотипом по центру вентилятора и разноцветными внутренностями, если смотреть со стороны кнопки питания.

Комплектация be quiet! Straight Power 11

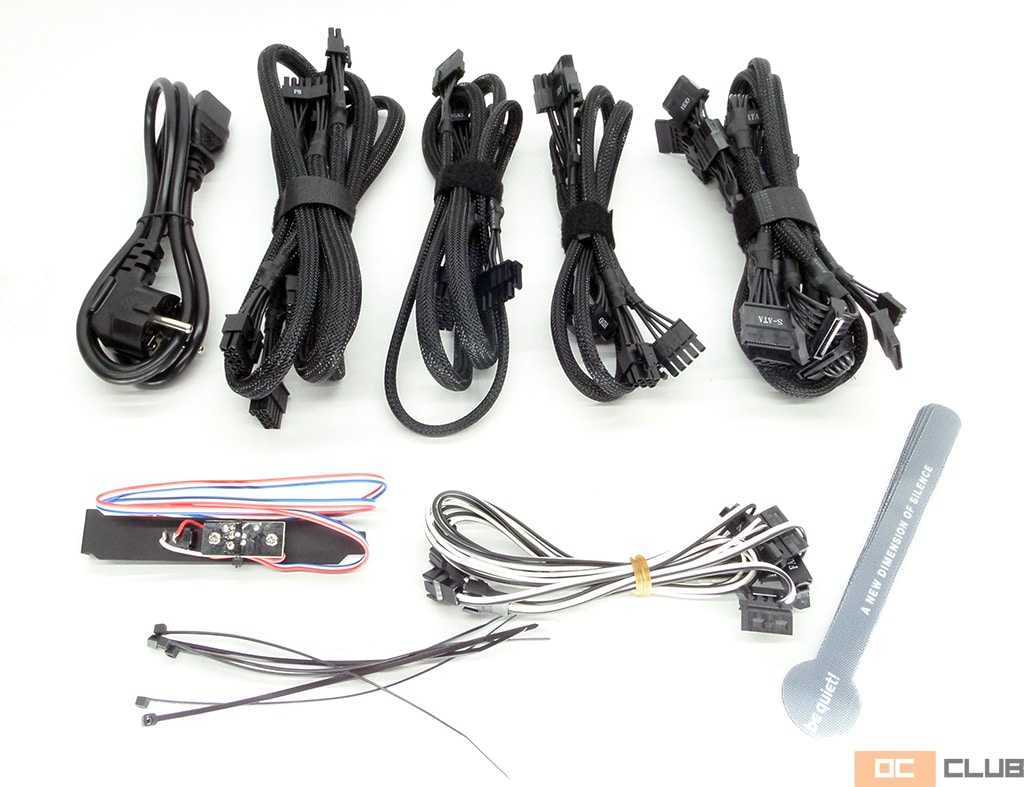

Поставка у данной модели исчерпывающая. В плотной картонной упаковке по центру в пузырчатой плёнке расположился сам БП, зафиксированный картонным разделителем.

Благодаря разделителю, коробка состоит из нескольких секций, хранящих внутри дополнительную комплектацию. А именно:

  • сетевой кабель
  • кабель 20+4 пин (600 мм)
  • кабель 4+4 пин (700 мм)
  • два кабеля PCIE 6+2 пин (600 мм)
  • кабель SATA-SATA-HDD-HDD (550 мм)
  • кабель SATA-SATA-SATA-HDD (550 мм)
  • кабель SATA-SATA-SATA-SATA (550 мм)
  • переходник SATA-FDD

Это полный набор для 99% случаев потребностей рядового потребителя, который не собирает супер-систему из четырёх Titan V в неработающей связке SLI.

Внешний вид

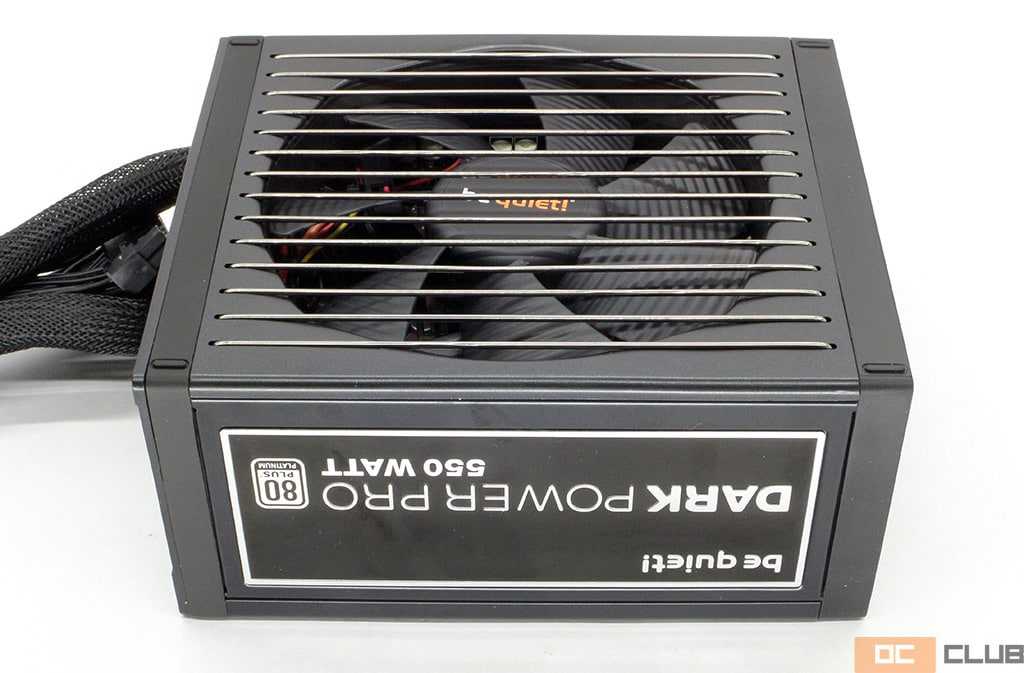

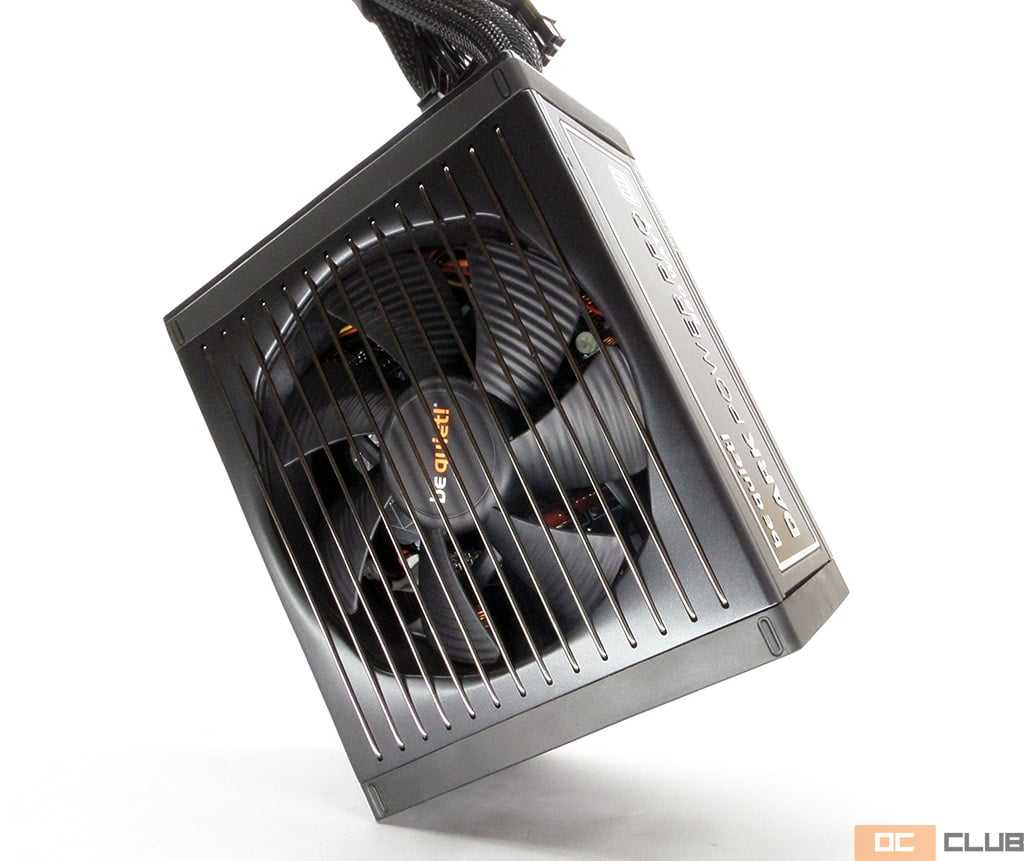

Стандартная призма корпуса БП без декоративных элементов и без подсветки – классика.

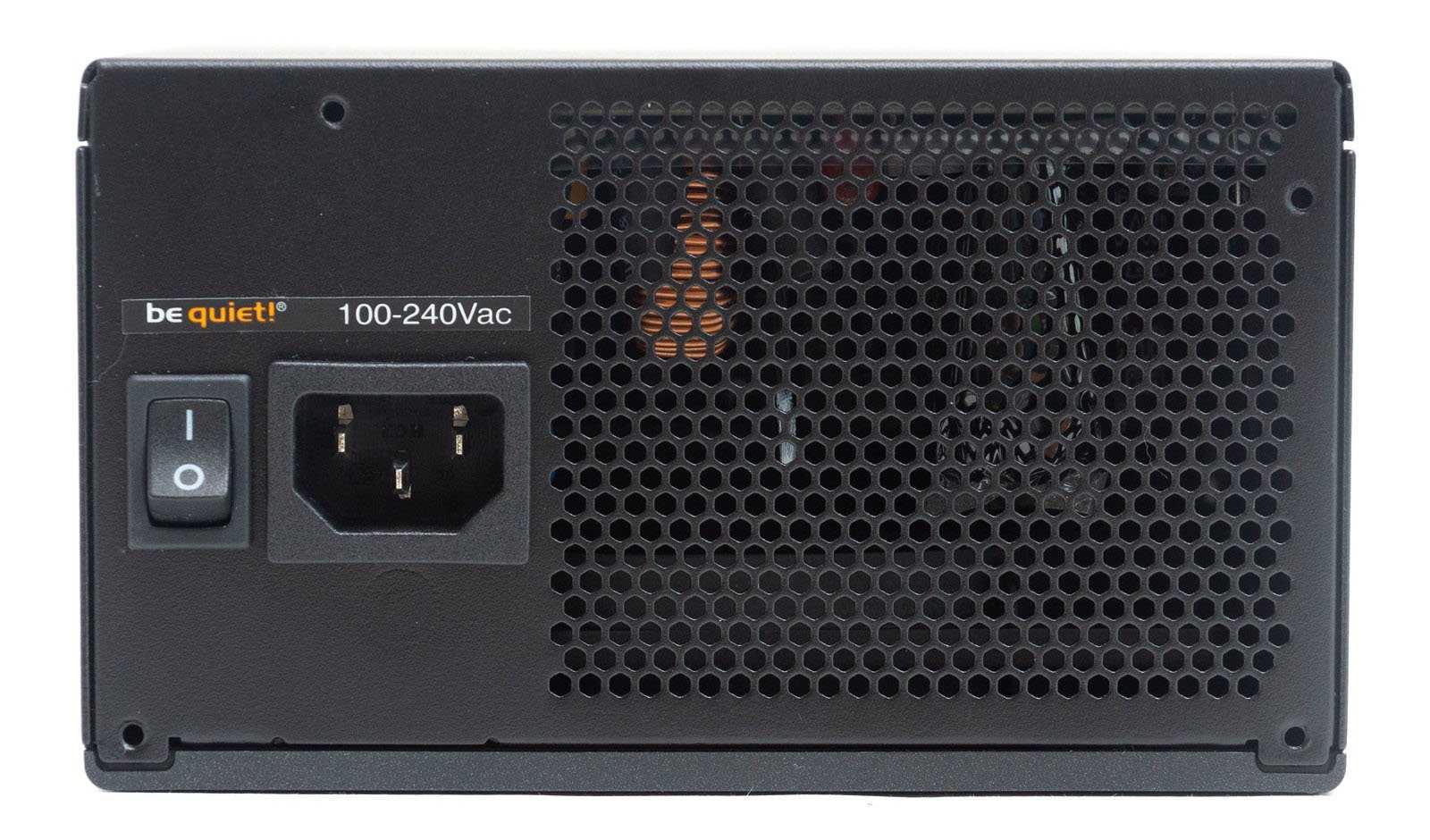

С лицевой стороны – мелкая перфорация на две трети всей панели. На не перфорированной части расположен тумблер включения и сетевая розетка, над ними – наклейка с логотипом компании и обозначением входящих напряжений.

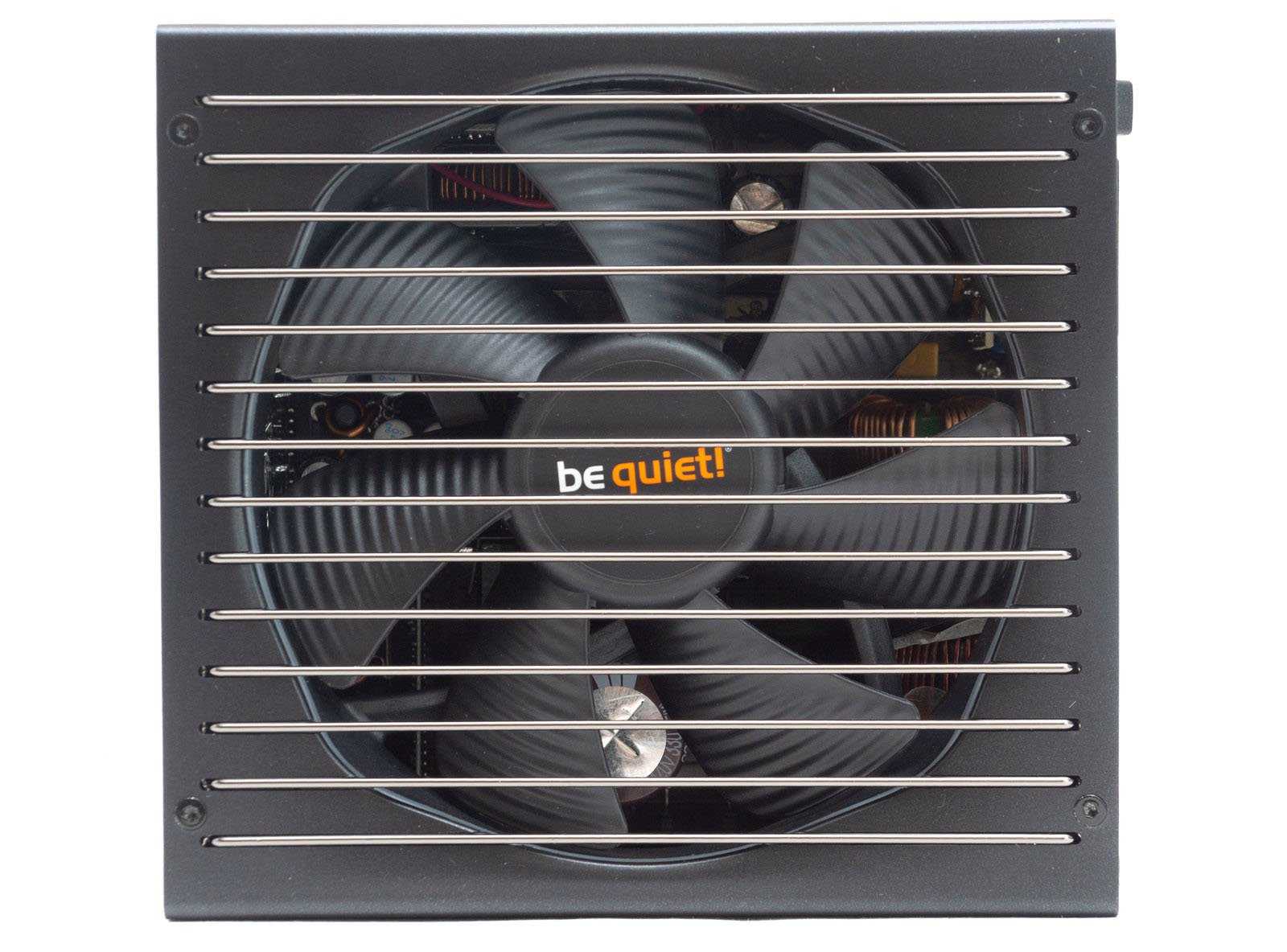

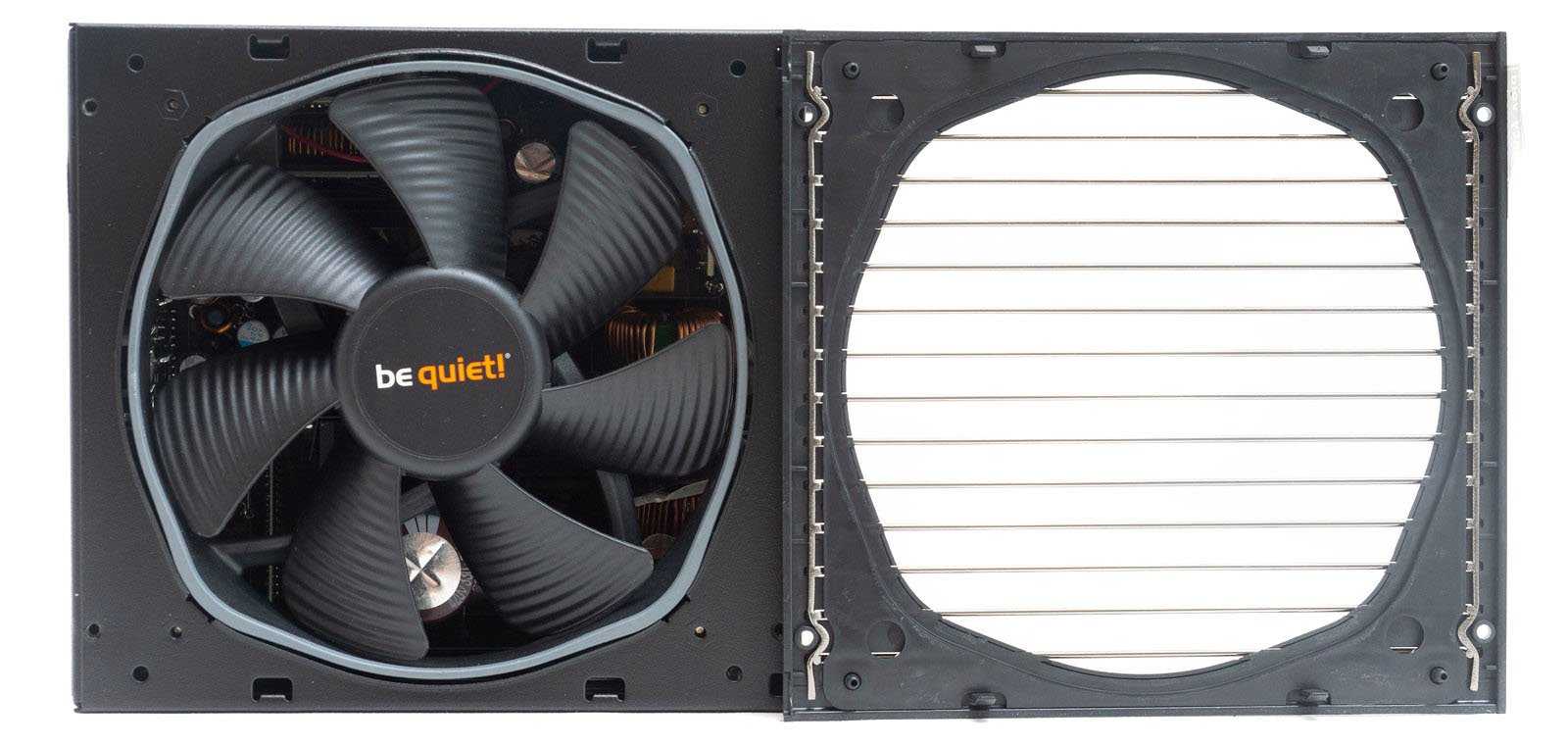

С нижней панели восьмигранное отверстие над вентилятором закрывается решеткой из хромированных параллельных спиц.

Данная панель с решеткой съемная, выполнена из пластика.

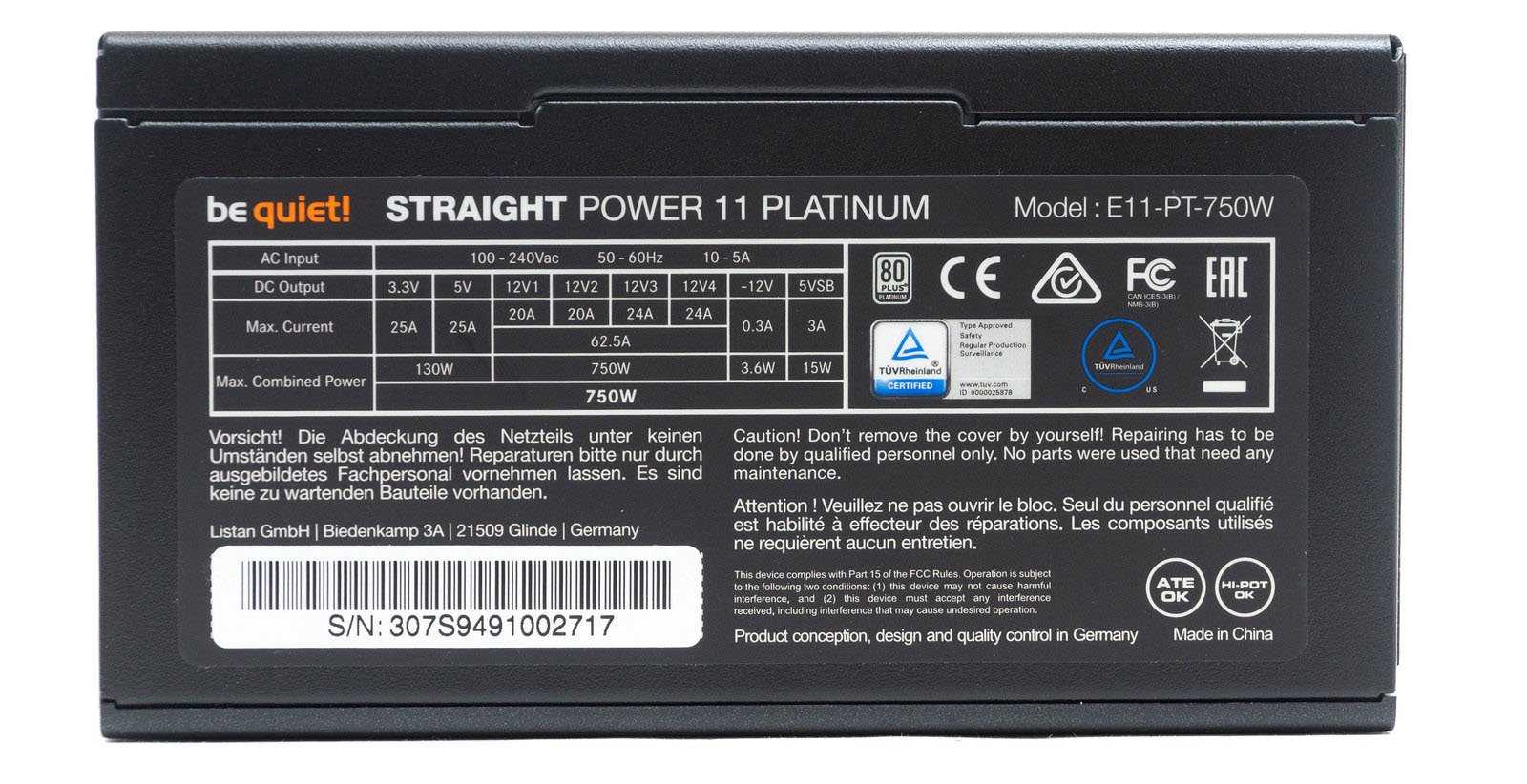

На левой боковой панели расположена наклейка с нагрузочными характеристиками, на правой проштампован логотип компании производителя.

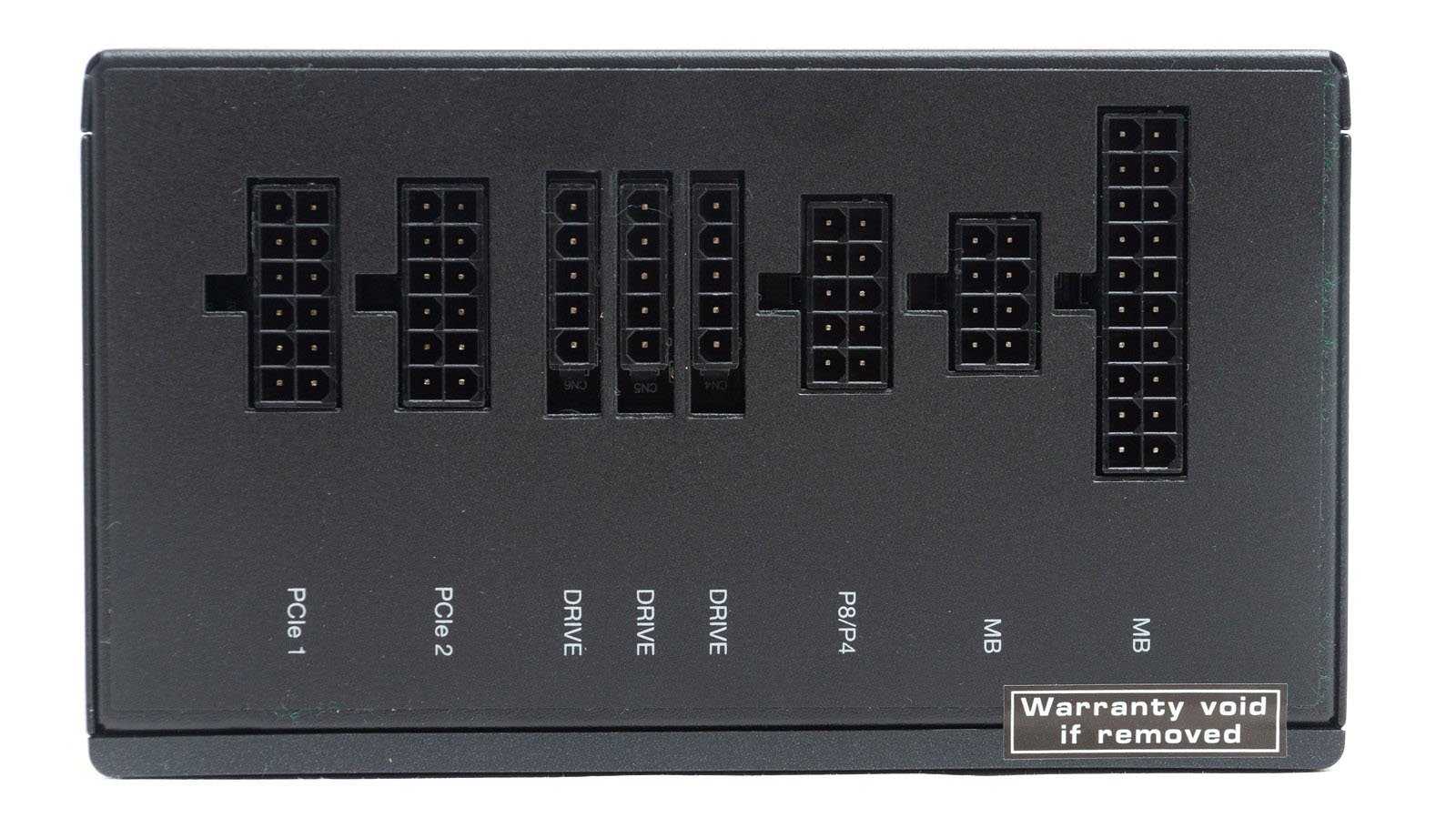

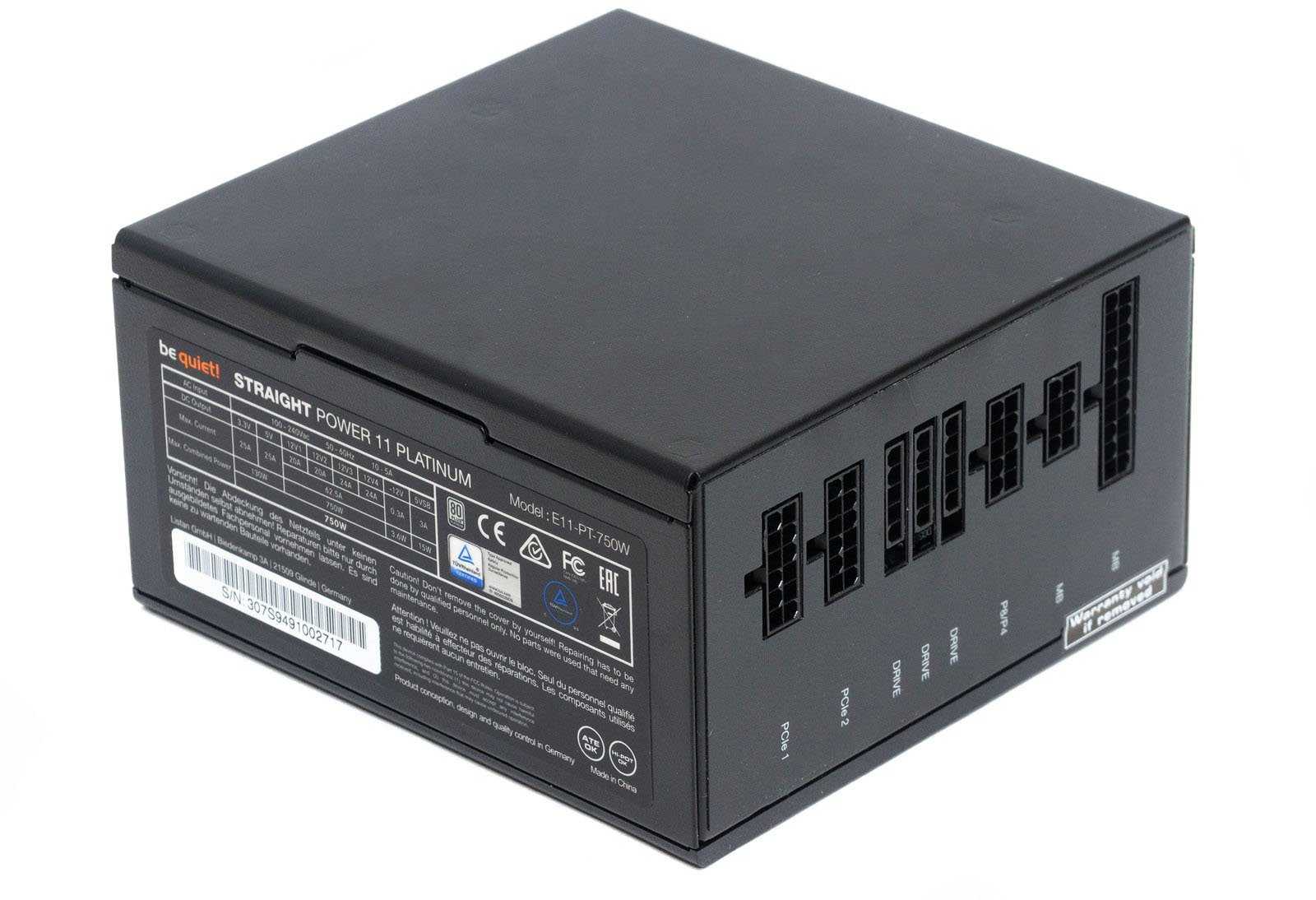

На тыльной панели вертикально в один ряд разместились разъемы для подключения модульных кабелей. Все разъемы подписаны на картонной наклейке. Здесь же мы видим гарантийную наклейку.

Тестирование

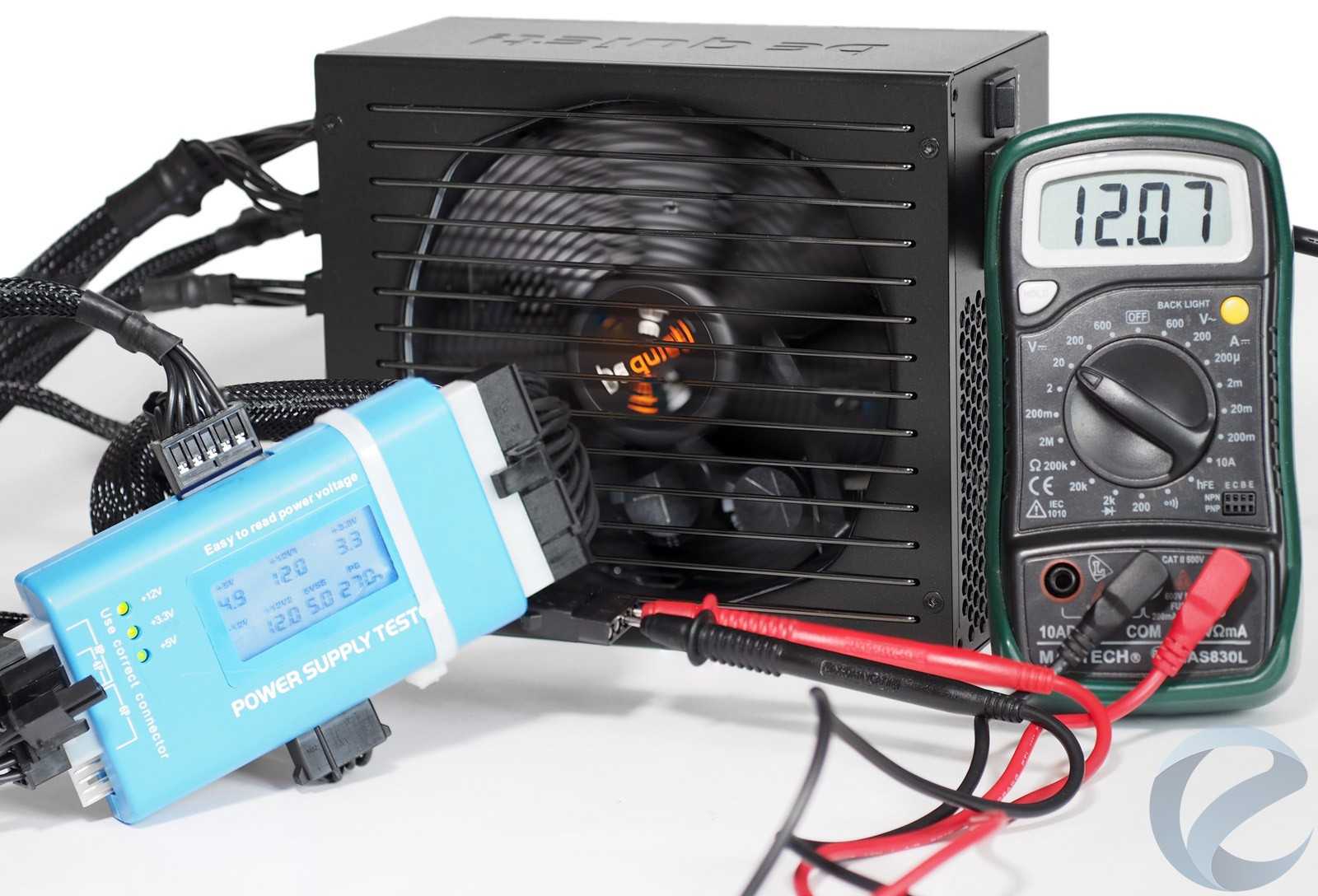

Для тестирования блоков питания мы используем частично самодельный стенд на основе полевых транзисторов. Принцип работы прост: ток переходит в тепло, рассеиваемое массивным радиатором и несколькими вентиляторами. По своей сути это обогреватель. Нагрузочный стенд позволяет изменять мощность в пределах 50-1500 Вт.

КПД

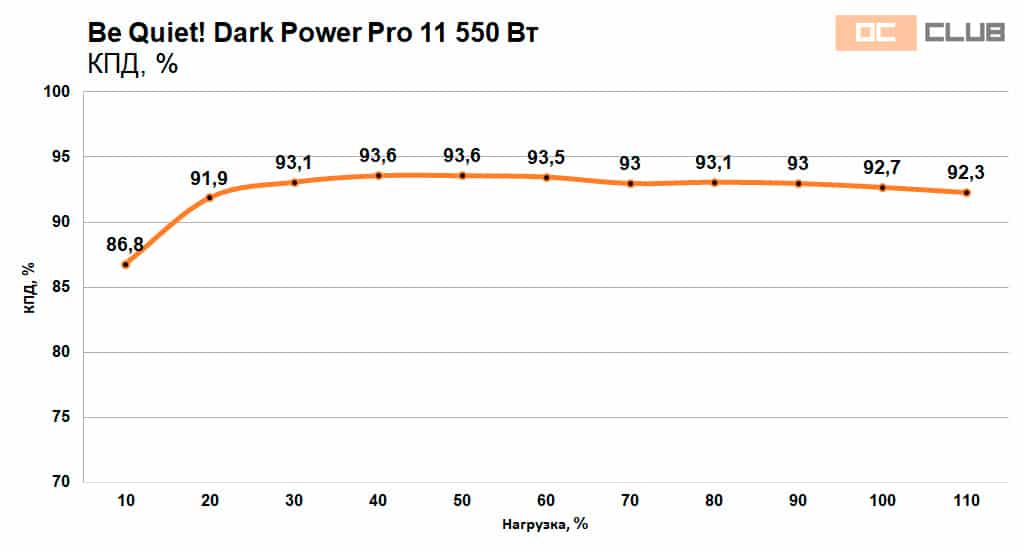

Для определения КПД, что является одной из ключевых характеристик блока питания, сравнивается мощность на входе и мощность на выходе простым бытовым ваттметром. Путём несложных вычислений и определяется коэффициент полезного действия. Данный метод измерения, естественно, имеет определённую погрешность. Она составляет 1-2%. Поэтому иногда кривая КПД может не до конца отвечать соответствующему стандарту 80 PLUS.

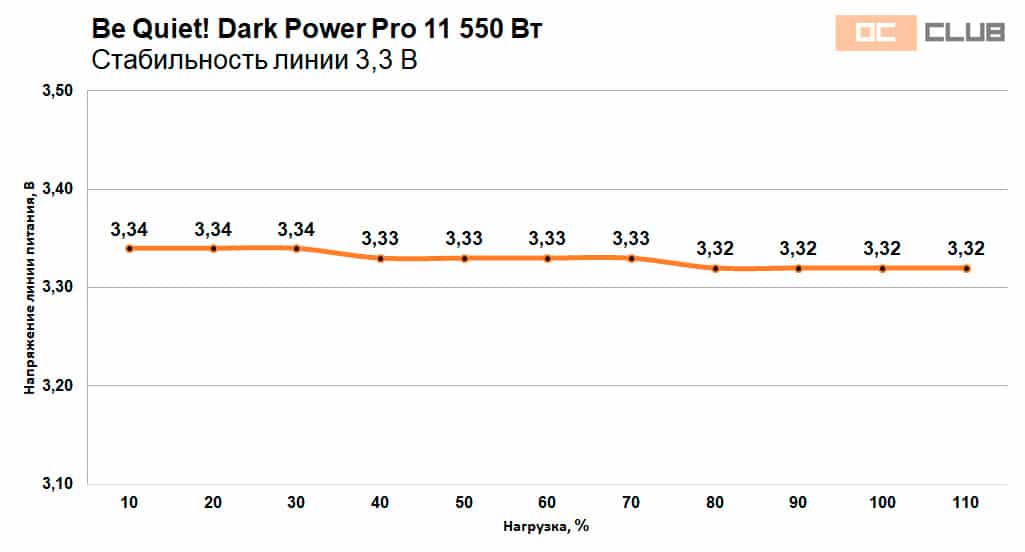

Стабильность напряжений

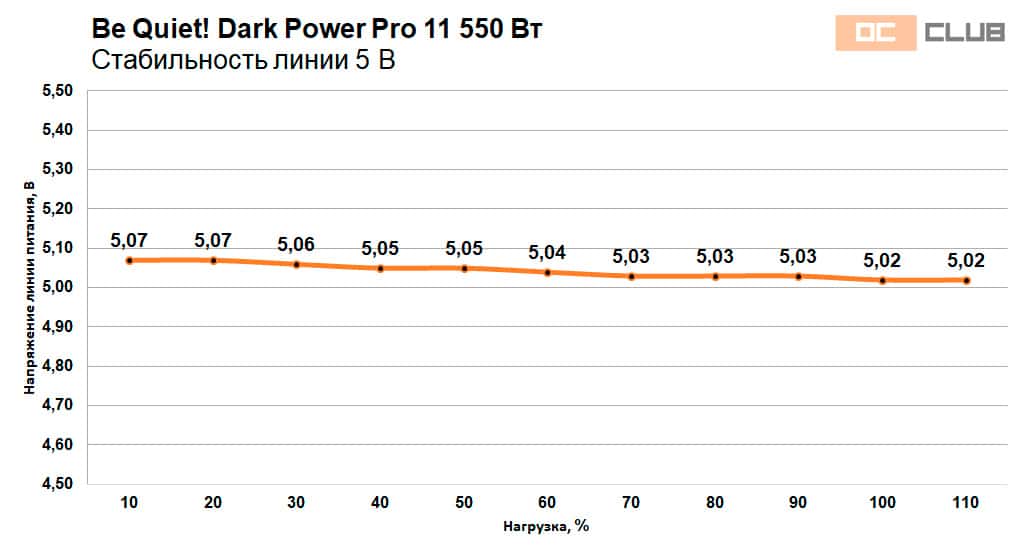

Стабильность выходных напряжений блока отчасти даже более важная характеристика, чем КПД. «Скачущие» напряжения негативно сказываются на стабильности работы компьютера, особенно в режиме разгона. Стандарт ATX допускает отклонения до 5% в обе стороны. Считается хорошо, если флуктуации в пределах 3%.

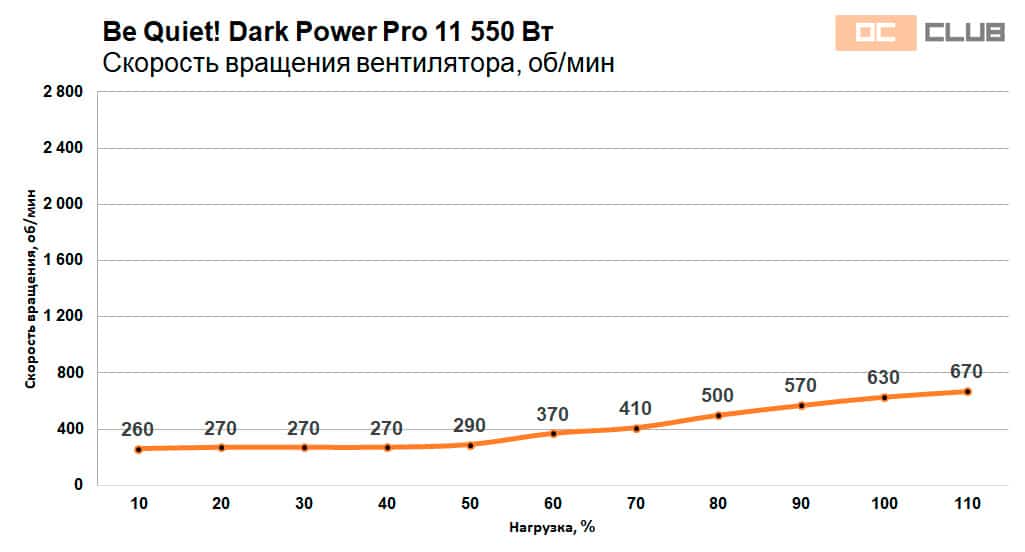

Как правило, блок питания является одной из самых шумных комплектующих в ПК. К сожалению, измерить уровень шума в децибелах не представляется возможным. Рёв вентиляторов нагрузочного стенда умножает все эти попытки на ноль, как вблизи, так и на более удалённых расстояниях. Поэтому на графиках приведены показатели скорости вращения вентилятора. 120-140 мм вентилятор становится различим (но очень тихо) примерно с 1000 об/мин, 1500 об/мин – отчётливо слышен (в условиях открытого стенда).

А на все деньги?

Пожалуй, самый бесполезный, но весёлый тест, в ходе которого блок насилуется перегрузкой до тех пор, пока не сработает либо по защите от перегрева (что реже), либо по защите от перенагрузки (чаще), либо пока не сгорит.

Сама Be Quiet! заявляет для Dark Power Pro 11 550 Вт предельную нагрузку до 610 Вт, но это не совсем так. В обычном режиме защита по линиям 12V1 и 12V2 с заявленным током до 20 А фактически срабатывала при 38 А, а по 12V3 и 12V4 (25 А номинальных) – также при 38 А. Удивительно, но БП выключался ровно при тех же 38 А нагрузки на второстепенные 3,3 и 5-вольтовые линии.

При активации “оверклокерского режима” все линии 12 В объединяются в одну, а вместе с тем растёт допустимая токовая нагрузка. В таком режиме блок выключился по защите при нагрузке 56 А, что на 10 А больше заявленного значения. В целом, для Platinum-блока мощностью 550 ватт выдержать ~670 Вт нагрузки – это неплохо, но показатель не выдающийся.

Схемотехника

В основе be quiet! Straight Power 11 используется платформа FSP. Схемотехника на основе полного моста с резонансным преобразователем LLC, синхронным выпрямителем и преобразователями DC-DC. Линия +12 В разделена на четыре виртуальных.

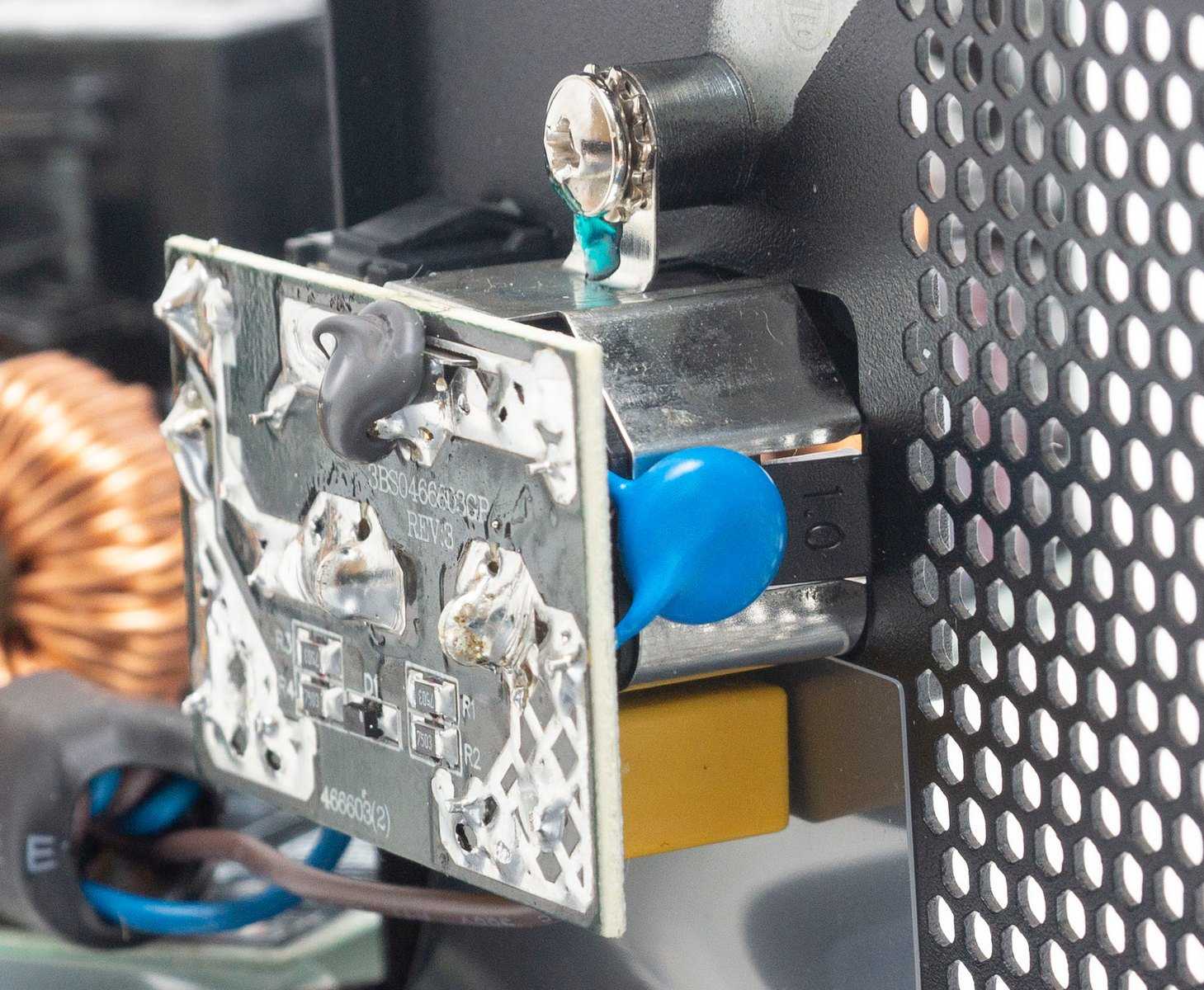

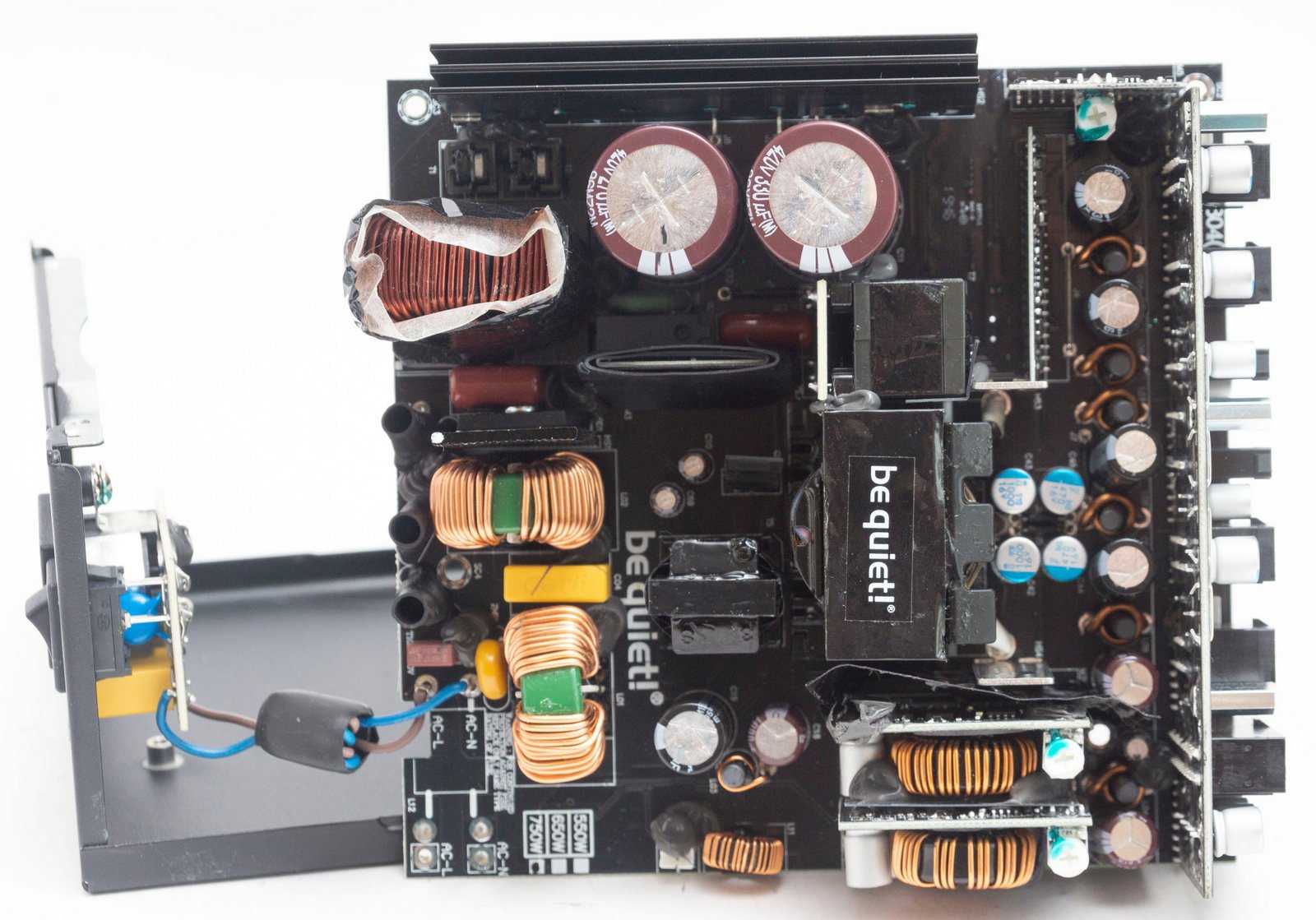

На входе мы видим фильтр электромагнитных помех на основе нескольких звеньев. На входной розетке плата с X конденсатором и двумя Y конденсаторами, имеются резисторы, разряжающие конденсаторы.

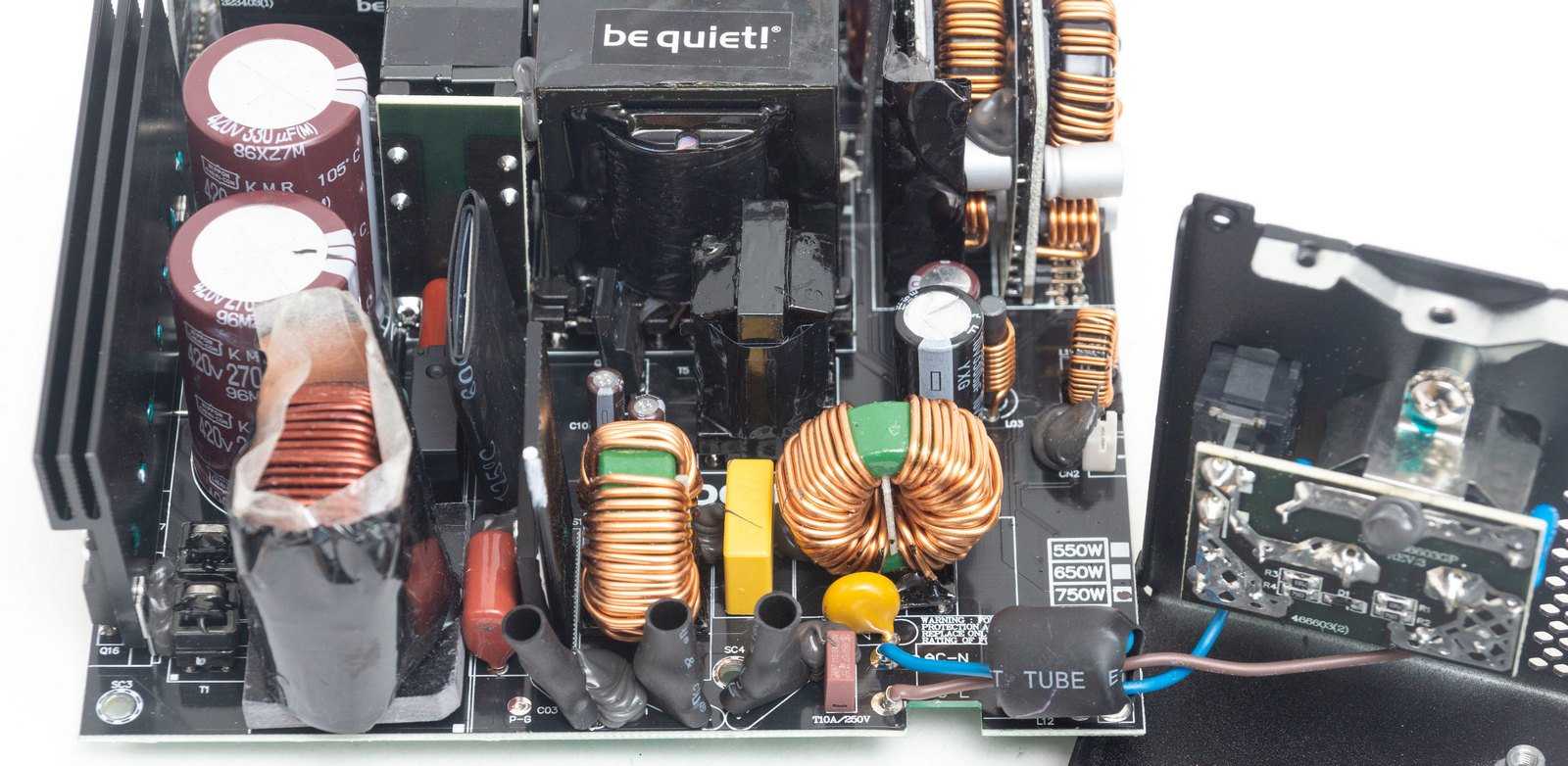

На основной плате еще одно звено фильтра: еще один X конденсатор, три Y конденсатора, парочка дросселей. Имеется варистор.

К собственному радиатору прикручена диодная сборка.

Далее идет дроссель APFC силовых элементов корректора – диод и два мосфета Infineon IPA60R120P7. Контроллер корректора находится на вертикальной плате, закрытой изоляцией.

На общем радиаторе находятся четыре ключа главного преобразователя Infineon IPA60R180P7. Два контроллера преобразователя Si8233BD расположены с обратной стороны платы.

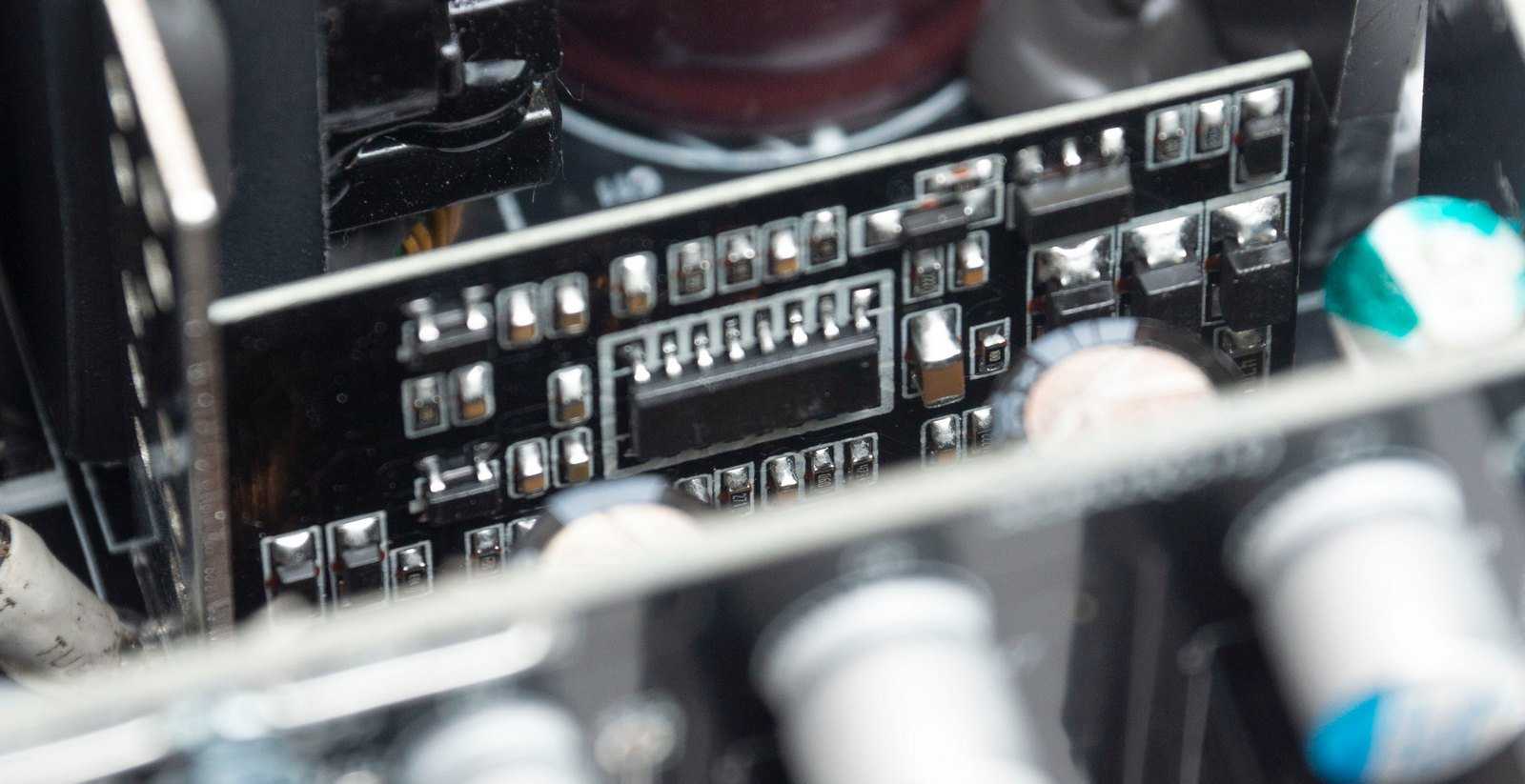

Рядом две вертикальных платы с супервизорами, отвечающими за все виды защиты, маркировка нечитаемая.

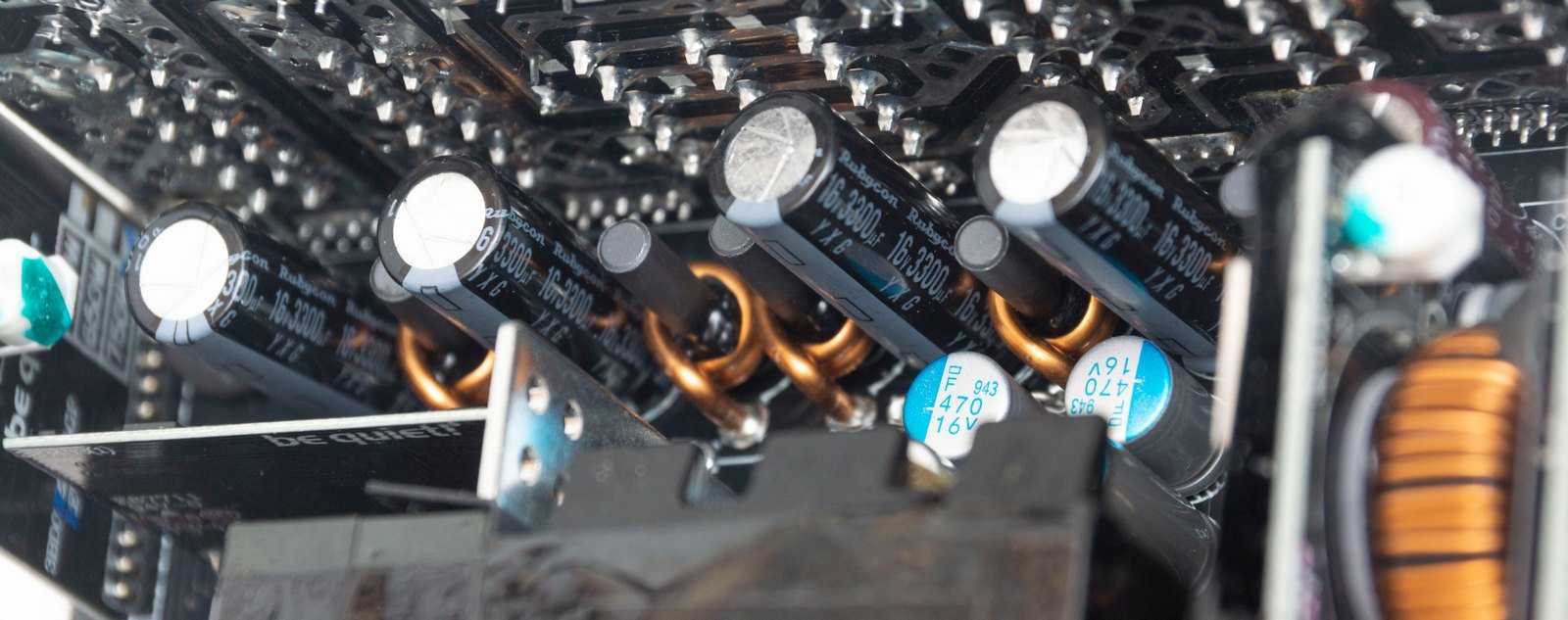

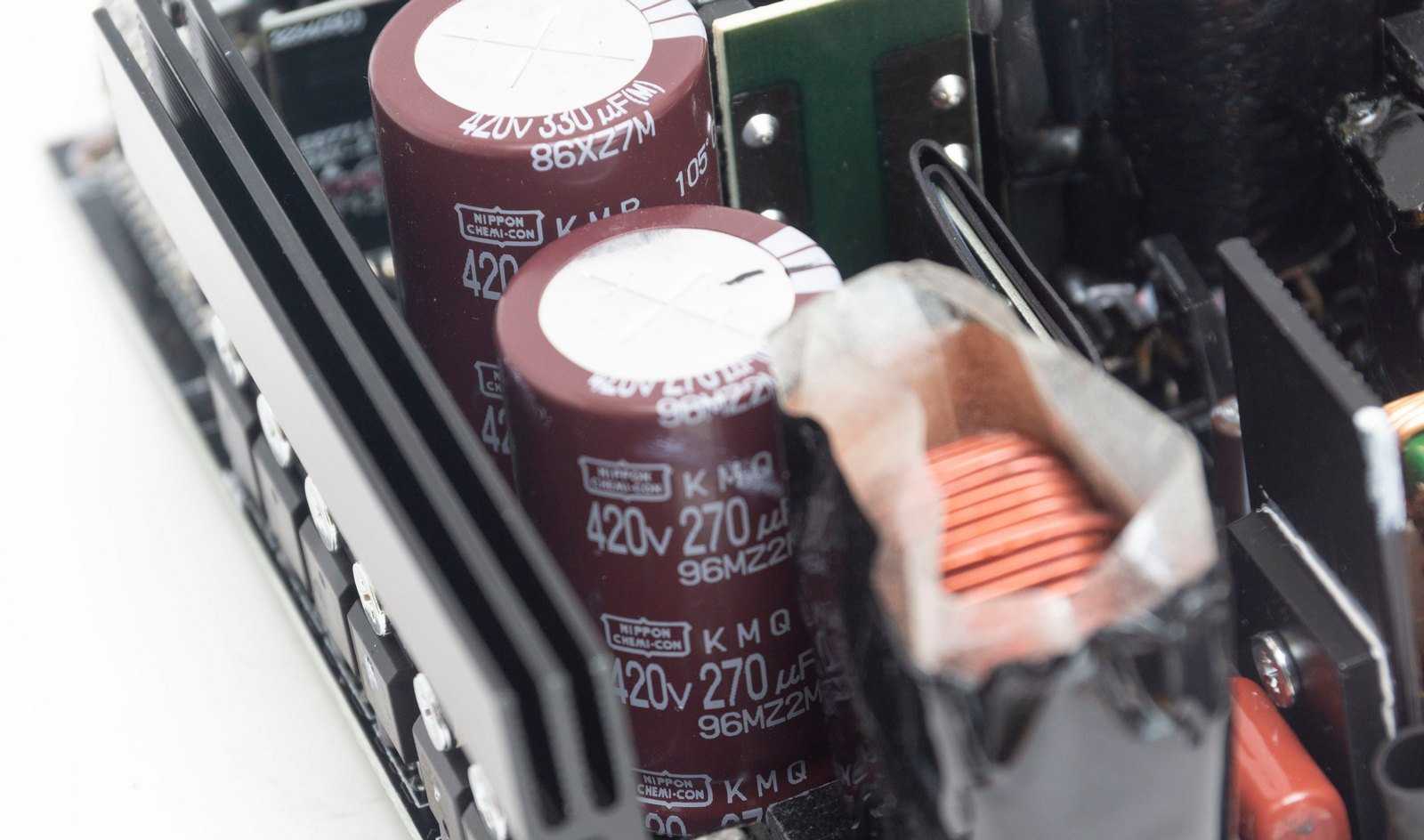

Два сглаживающих конденсатора японского производства Nippon Chemi-Con емкостью по 330 и 270 мкФ, рассчитанные на напряжение до 420 В и температуру до 105 °C.

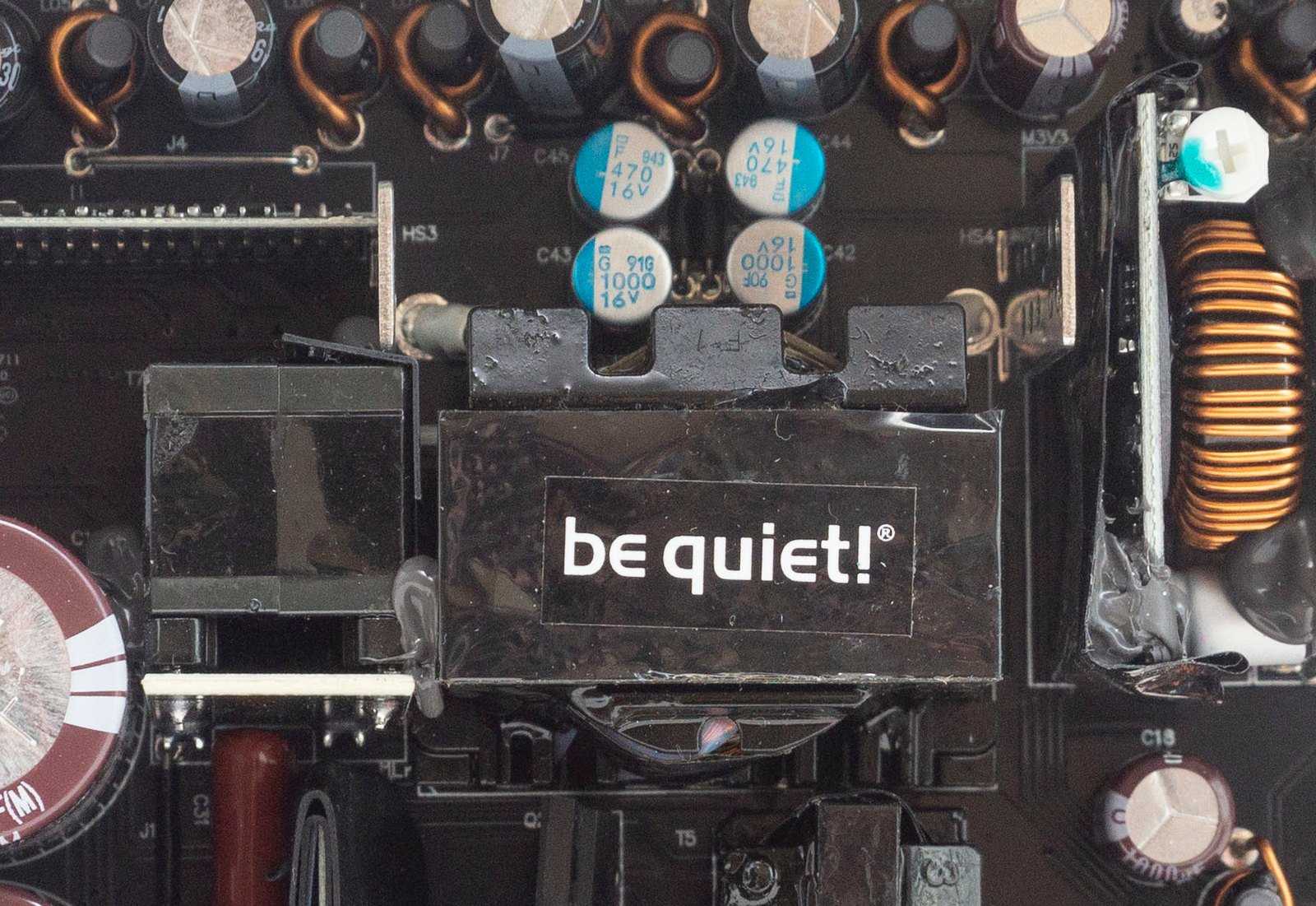

За ними находится вертикальная плата с дросселем колебательного контура и трансформатор LLC-преобразователя.

По краям трансформатора узкие радиаторы, охлаждающие мосфеты, формирующие линию +12 В, они распаяны с обратной стороны платы – четыре Infineon 010N04LS.

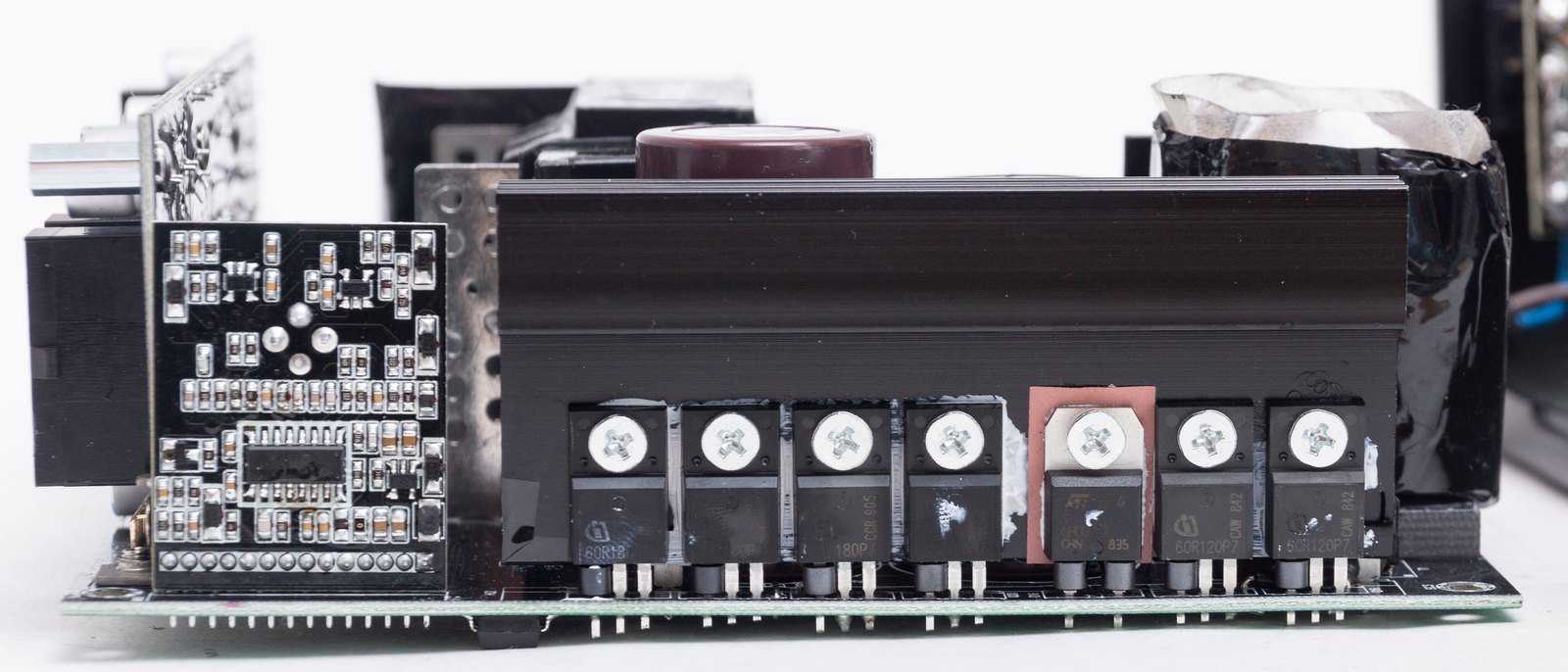

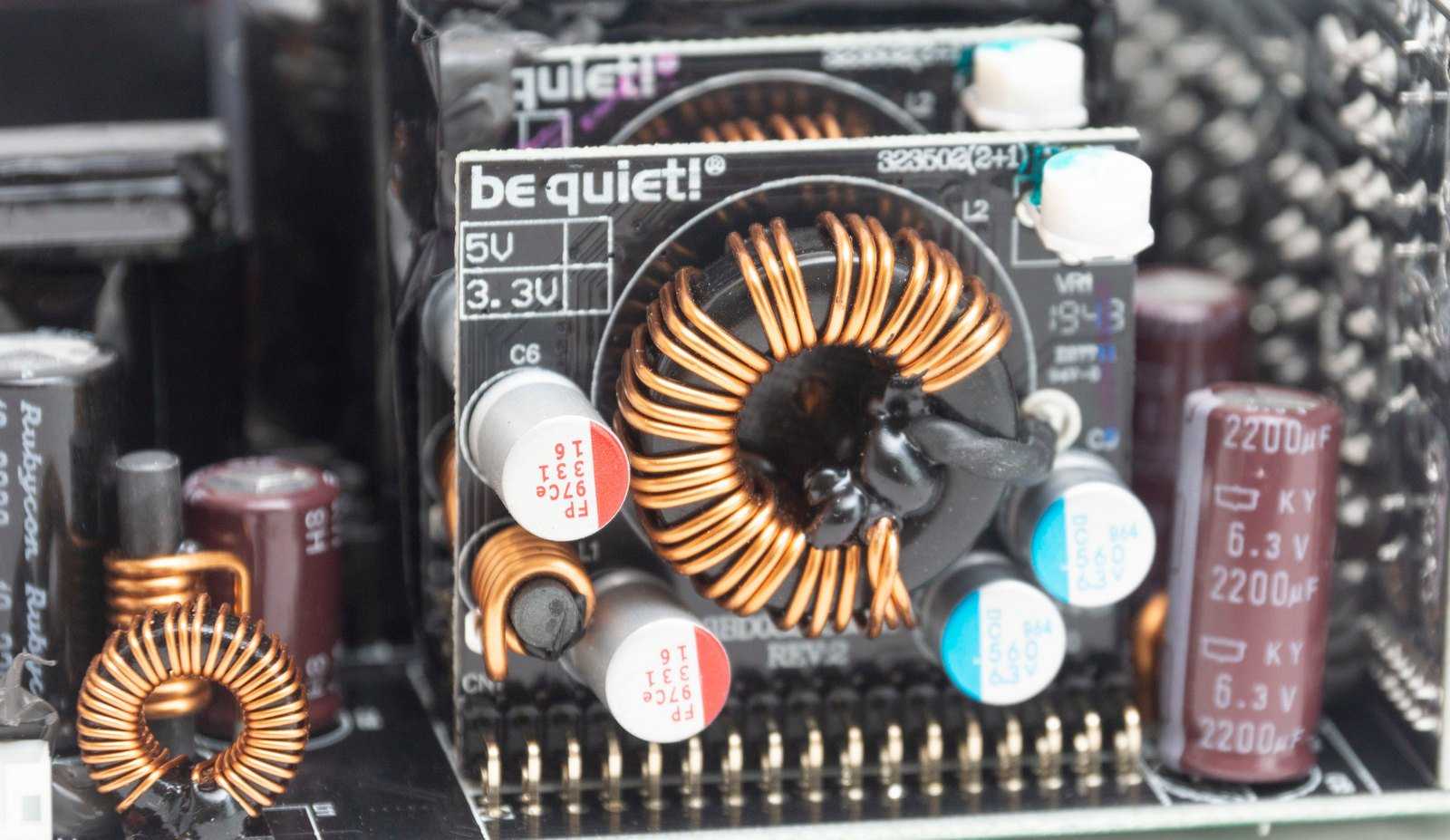

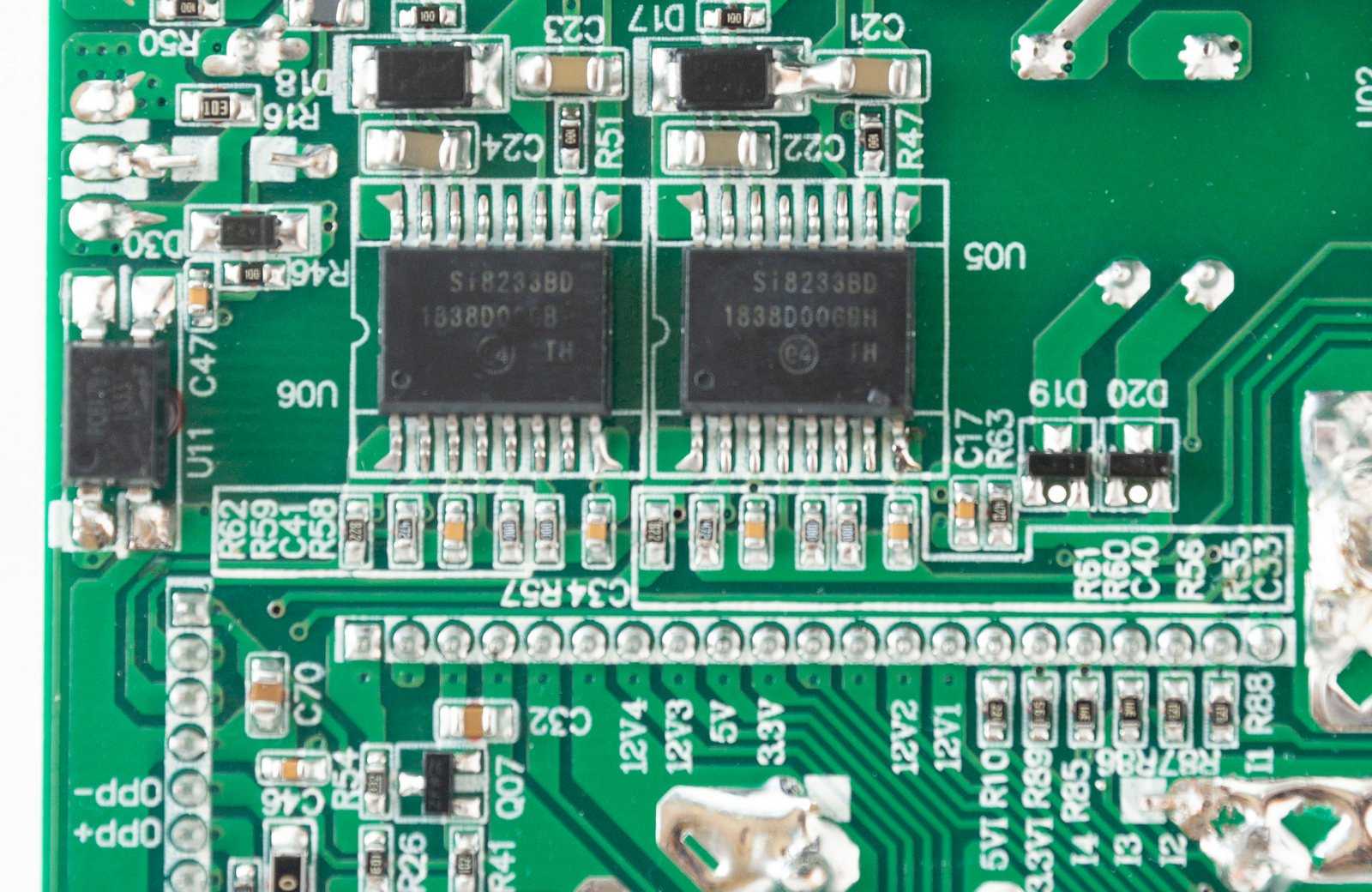

Низковольтные каналы +3.3 В и +5 В формируются DC-DC преобразователями. Находятся они на двух вертикальных платах, расположенных параллельно. С одной стороны у них дроссель и твердотельные конденсаторы, с другой – силовые элементы и управляющие контроллеры. Обратная сторона закрыта изоляцией, рассмотреть маркировку элементов невозможно.

За дежурное питание отвечает ШИМ-контроллер MP9989, распаянный с обратной стороны платы.

Фильтрация помех на выходах осуществляется за счет полимерных и электролитических конденсаторов японского производства Rubicon и Nippon Chemi-Con.

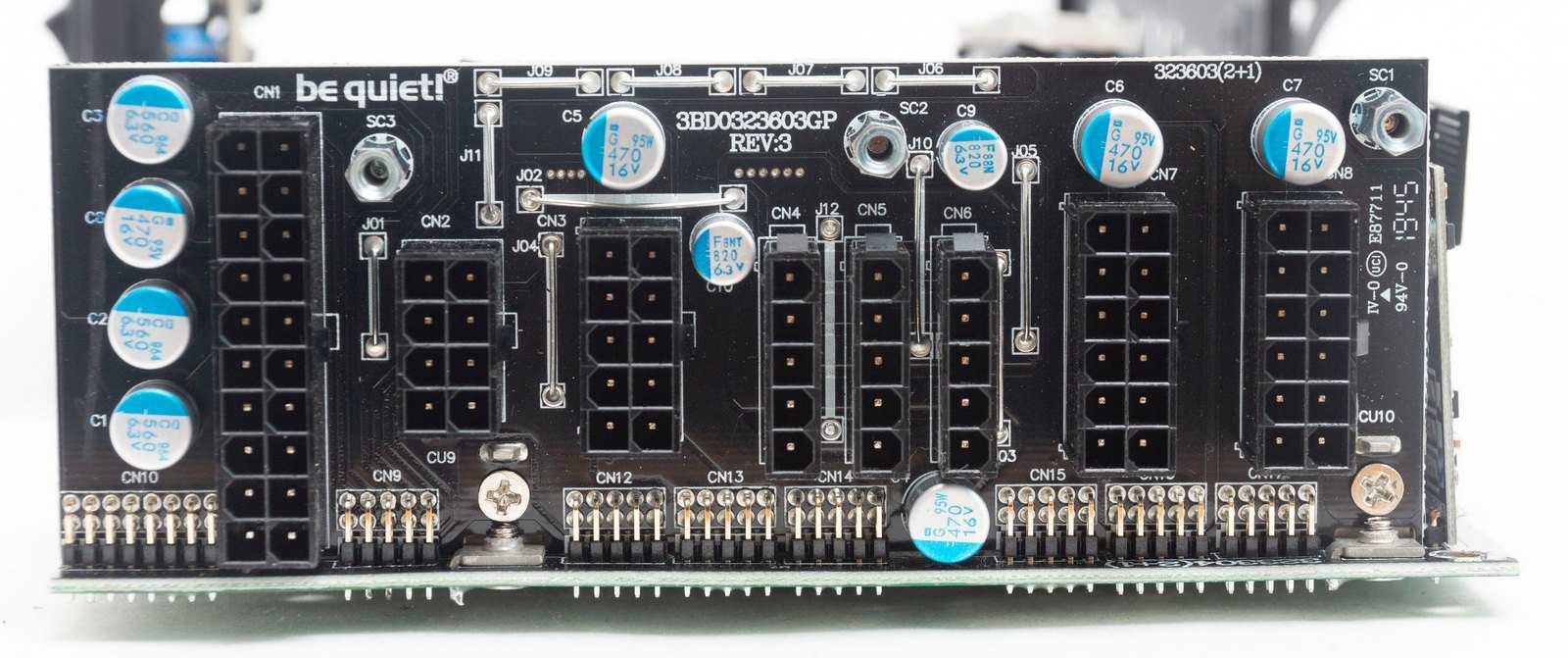

Непосредственно на плате с разъемами для модульных кабелей распаяны еще дополнительные фильтрующие полимерные конденсаторы.

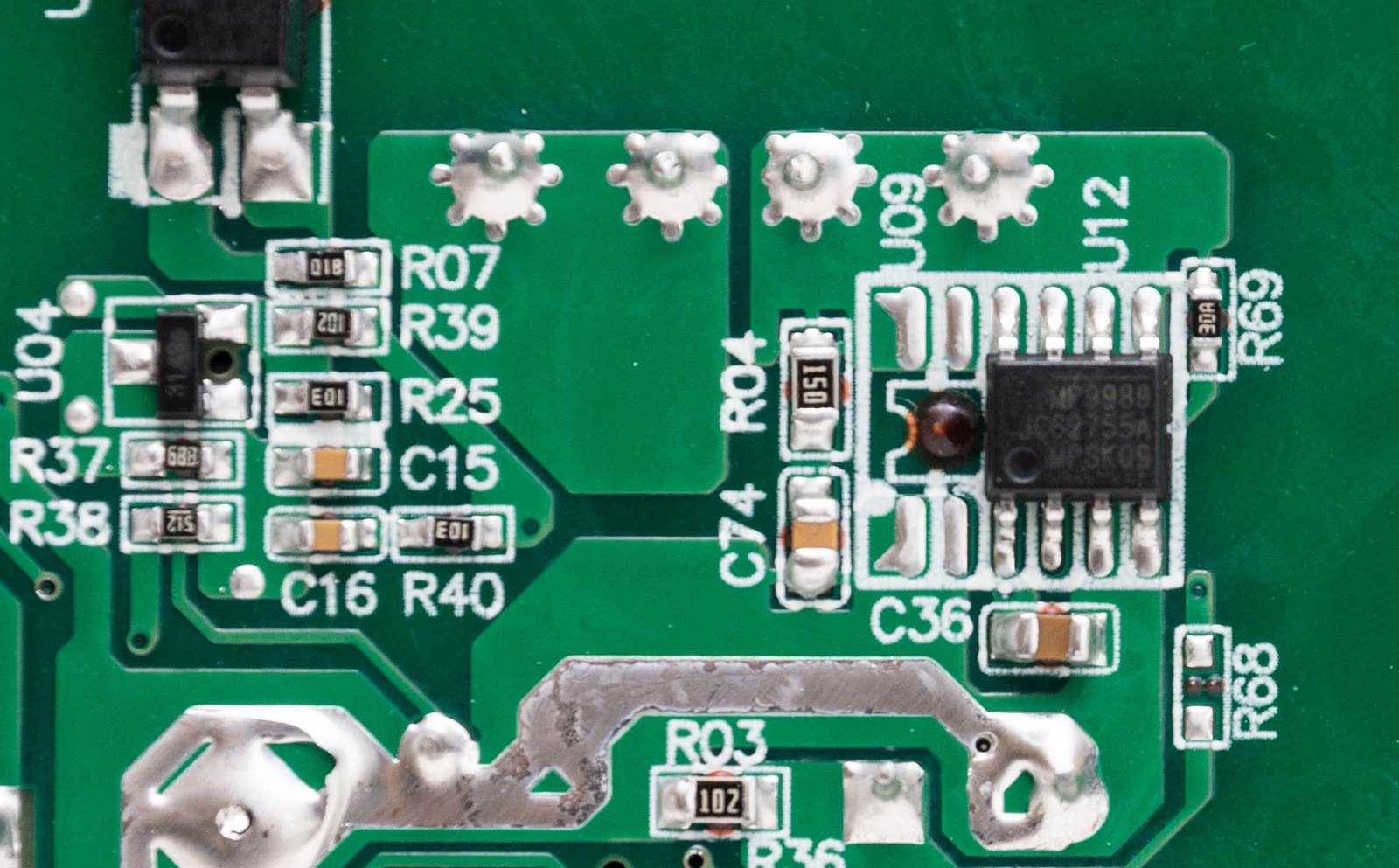

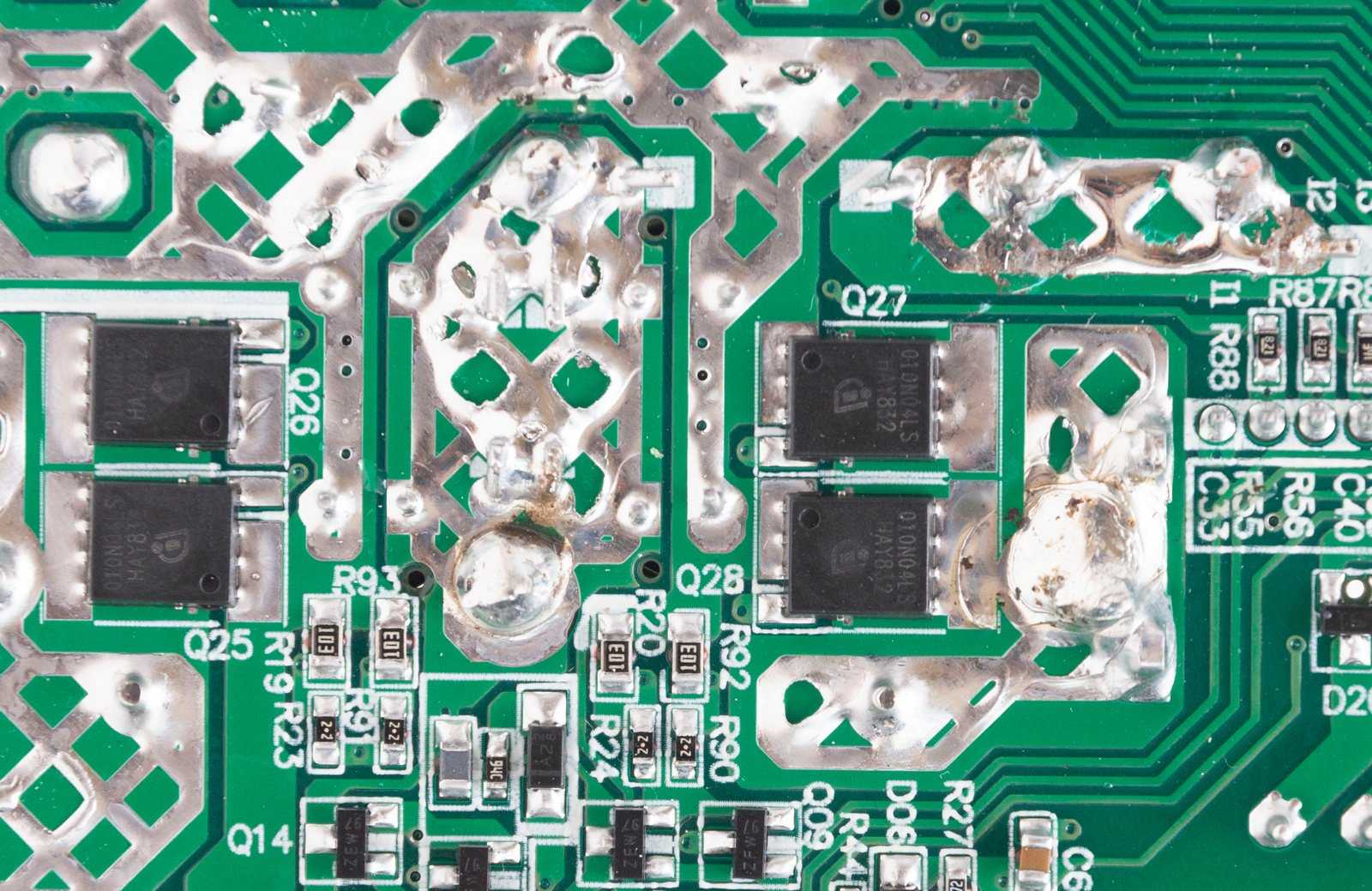

Пайка на тыльной стороне платы выполнена аккуратно, дорожки усилены припоем, нанесенным в виде сетки. Местами видны следы несмытого флюса.

Кабели

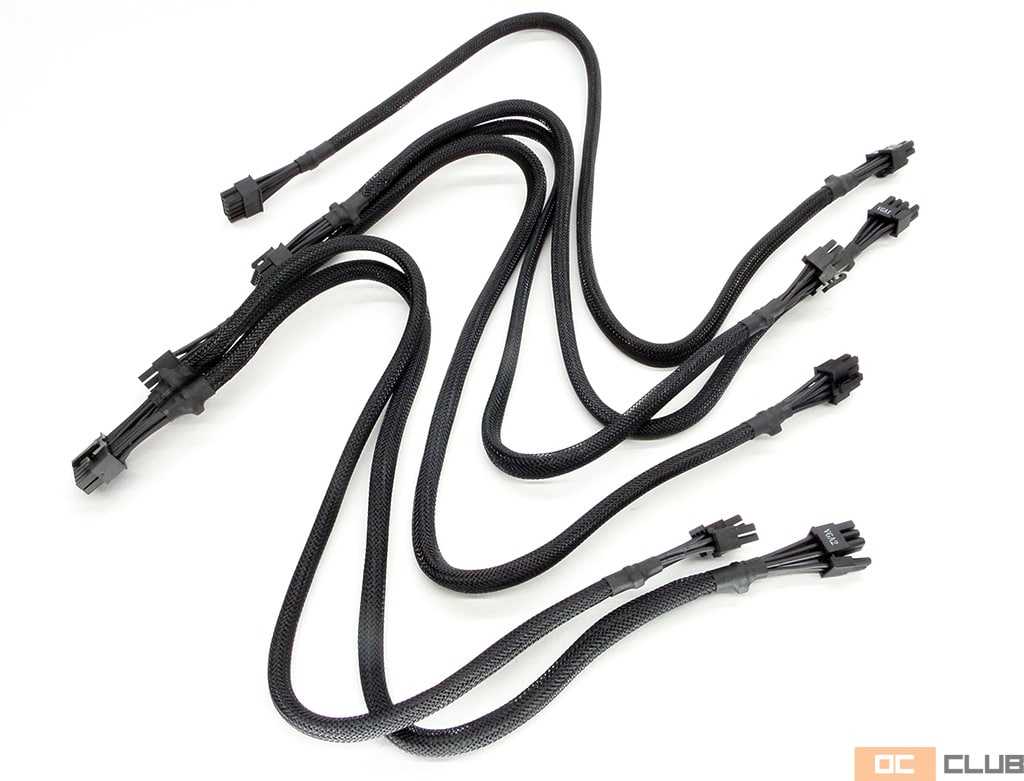

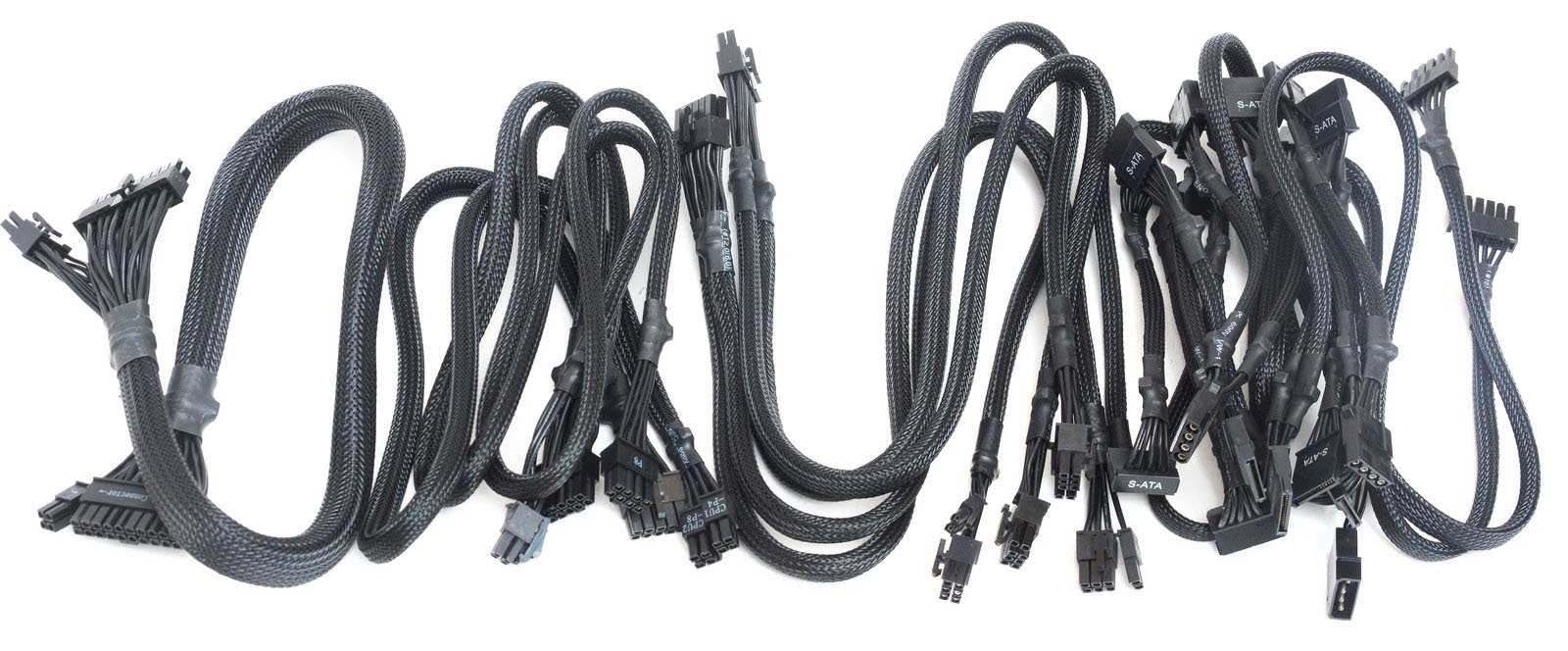

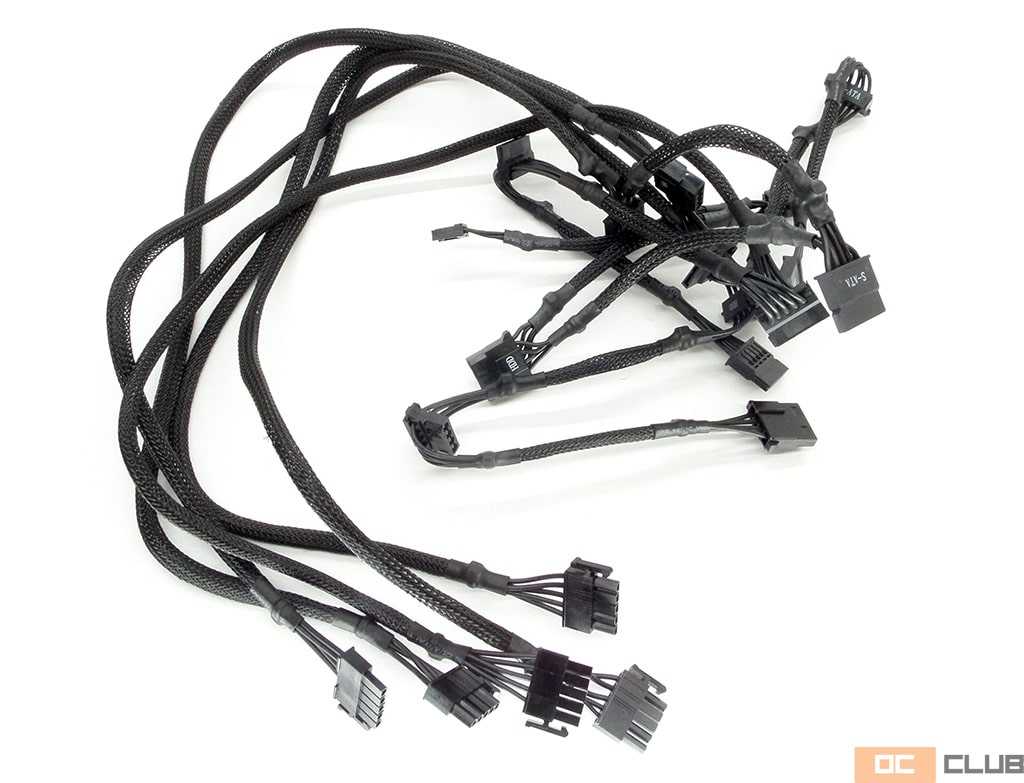

Набор кабелей впечатляет. Все они набраны черными проводами калибра 16AWG и 18AWG, заключенными в нейлоновую оплетку. Края оплетки зафиксированы на стяжки и термоусадку.

  • ATX кабель 20+4 пин до системной платы – 60 см;
  • Двойной кабель питания CPU 4+4-пин и 8-пин – по 70 см;
  • Одинарный кабель CPU 4+4-пин – 75 см;
  • Два двойных кабеля питания PCI-E, на каждом один коннектор 6+2 пин (всего 4 шт) – 60 см;
  • Кабель SATA с четырьмя коннекторами – 55+15+15+15 см;
  • Кабель SATA с тремя коннекторами – 55+15+15 см;
  • Два кабеля с двумя SATA и двумя Molex на конце – 55+15+15+15 см;
  • Переходник Molex – FDD.

Необычно смотрится решение кабелей для CPU и PCI-E – не разветвитель на конце, а кабели полноценной длины для каждого разъема. Насколько удобно укладывать два провода вместо одного, покажет сборка. Наличие дополнительного одинарного кабеля для питания CPU – это предусмотрительная забота об удобстве пользователя, не всем требуется два разъема.

Различные комбинации кабелей SATA также добавляют удобства за счет подходящего для сборки выбора.

Тестирование

Тестовые замеры контрольных напряжений при разных уровнях нагрузки проводился на самодельном стенде, позволяющем подключить непрецизионную нагрузку (12 В лампы) до 900 Вт на линию 12 В с шагом 50 Вт. Типичная нагрузка современных ПК по линиям питания 3.3 В и 5 В, как правило, небольшая (до 30-50 Вт), поэтому для ее имитации использовались мощные резисторы в керамическом корпусе. Измерение токов и напряжений осуществлялось с помощью цифрового мультиметра MASTECH MAS830L. Все четыре линии 12 В нагружались равномерно в пределах допустимых производителем значений.

Перечень поддерживаемых блоком питания Be quiet! Straight Power 11 технологий защиты внушает спокойствие за подключенные к нему комплектующие, ведь благодаря микросхеме супервизора Weltrend WT7579 реализованы:

  • OCP (защита от перегрузки по току);
  • OVP (защита от подачи повышенного напряжения);
  • UVP (защита от подачи пониженного напряжения);
  • SCP (защита от короткого замыкания);
  • OTP (защита от перегрева);
  • OPP (защита от перегрузки).

Тестовое замыкание основных линий питания (проверка SCP) и работа с превышением нагрузки (проверка OPP) показали корректную работу микросхемы супервизора, моментально отключавшей блок питания без негативных последствий.

Запуск с мгновенной нагрузкой >300 Вт на линии питания +12 В также приводит к срабатыванию гипервизора защиты. Повторный старт в этом случае возможен только после отключения и повторного включения разъема 24-пин.

Стабильность напряжений

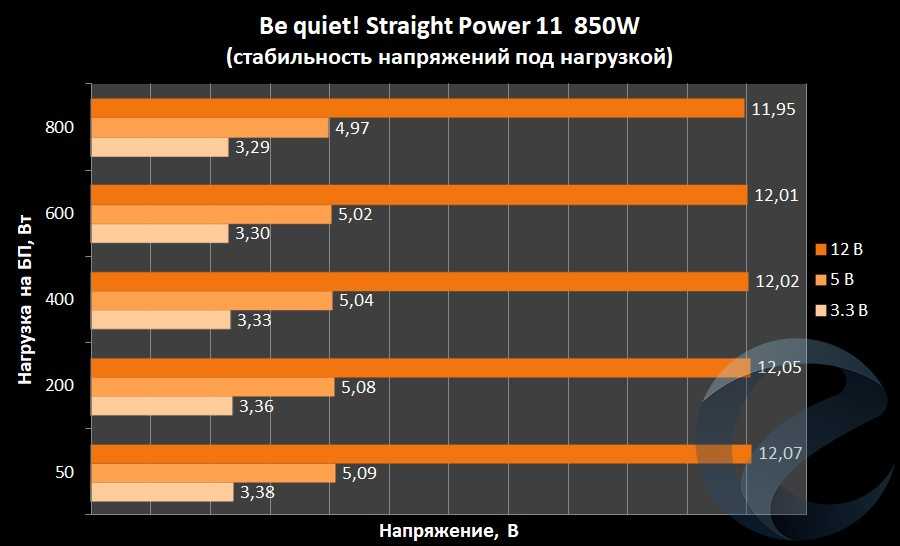

При включении блока питания без нагрузки напряжение основных линий питания 3.3 В, 5 В и 12 В – чуть завышенное (в пределах допустимого), что абсолютно нормально и сделано специально, чтобы компенсировать закономерное падение значений во время работы под нагрузкой. В ходе тестов были получены следующие результаты стабильности напряжения под нагрузкой.

Отличные результаты, даже с учетом высокой погрешности наших измерений укладывающиеся в отклонение 1% по линиям +12 В, 2,4% по линии +5 В и 2,7% по линии 3,3 В, что существенно лучше допустимых в стандарте ATX отклонений до 5%.

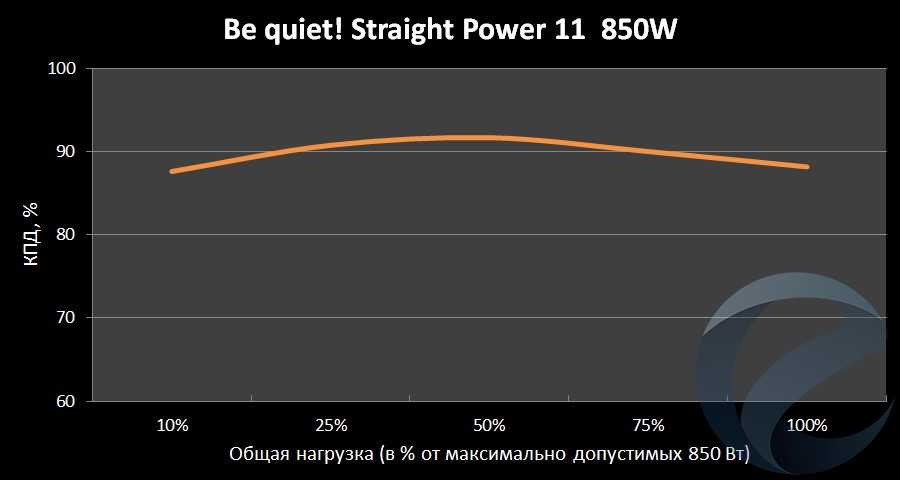

КПД

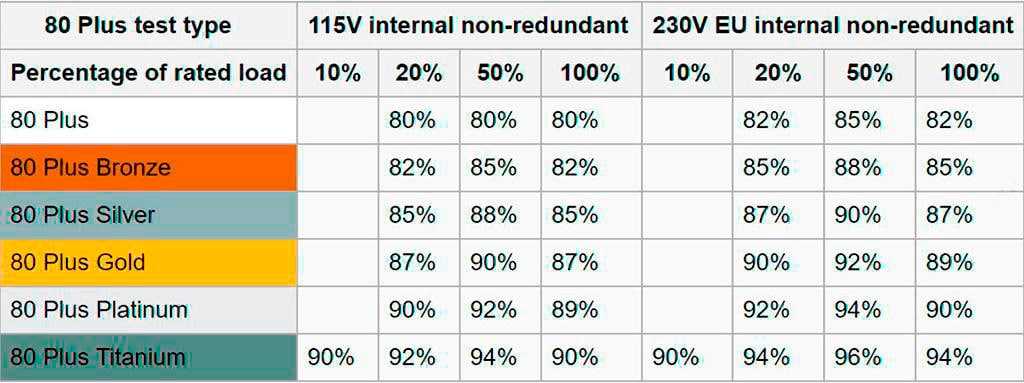

Блок питания Be quiet! Straight Power 11 850W отмечен значком стандарта энергоэффективности 80 Plus GOLD. Соответствующий отчет о прохождении сертификации представлен в базе данных на официальном сайте Plug Load Solutions. Средний КПД блока питания Be quiet! Straight Power 11 850W находится на уровне 90,19% и достигает значения 91,66% при нагрузке 50%, что с запасом укладывается в “золотой” стандарт.

В дежурном режиме Straight Power 11 850W по заявлению производителя потребляет 0,12 Вт.

Система охлаждения

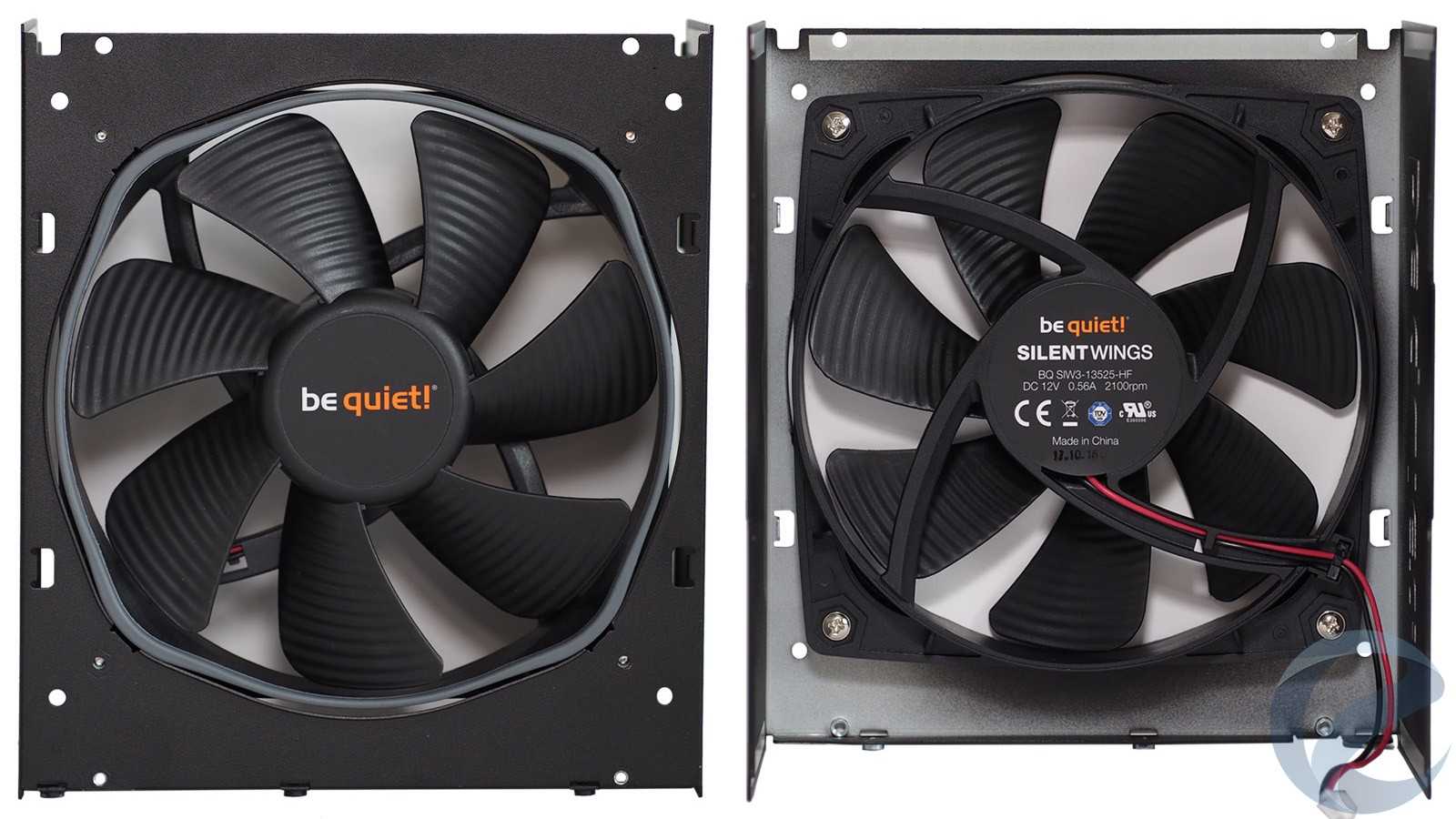

Примененный семилопастной вентилятор Be quiet! Silent Wings 3 совсем непрост. Начиная от редкого размера (135 мм) и воронкообразного корпуса и заканчивая уникальной формой крыльчатки со специальными ребристыми наплывами, улучшающими воздушный поток и уменьшающими завихрения, а, следовательно, и шум от работы.

Точная модель BQ SIW3-13525-HF, параметры питания – 12 В, 0,56 А, максимальная скорость вращения 2100 оборотов в минуту. Конструкция пластикового каркаса вентилятора оптимизирована под конкретную модель блока питания, верхний край цилиндрического воздухозаборника по краю оснащен резиновым кольцом для минимизации дребезга об пластиковую панель с решеткой-“гриль”.

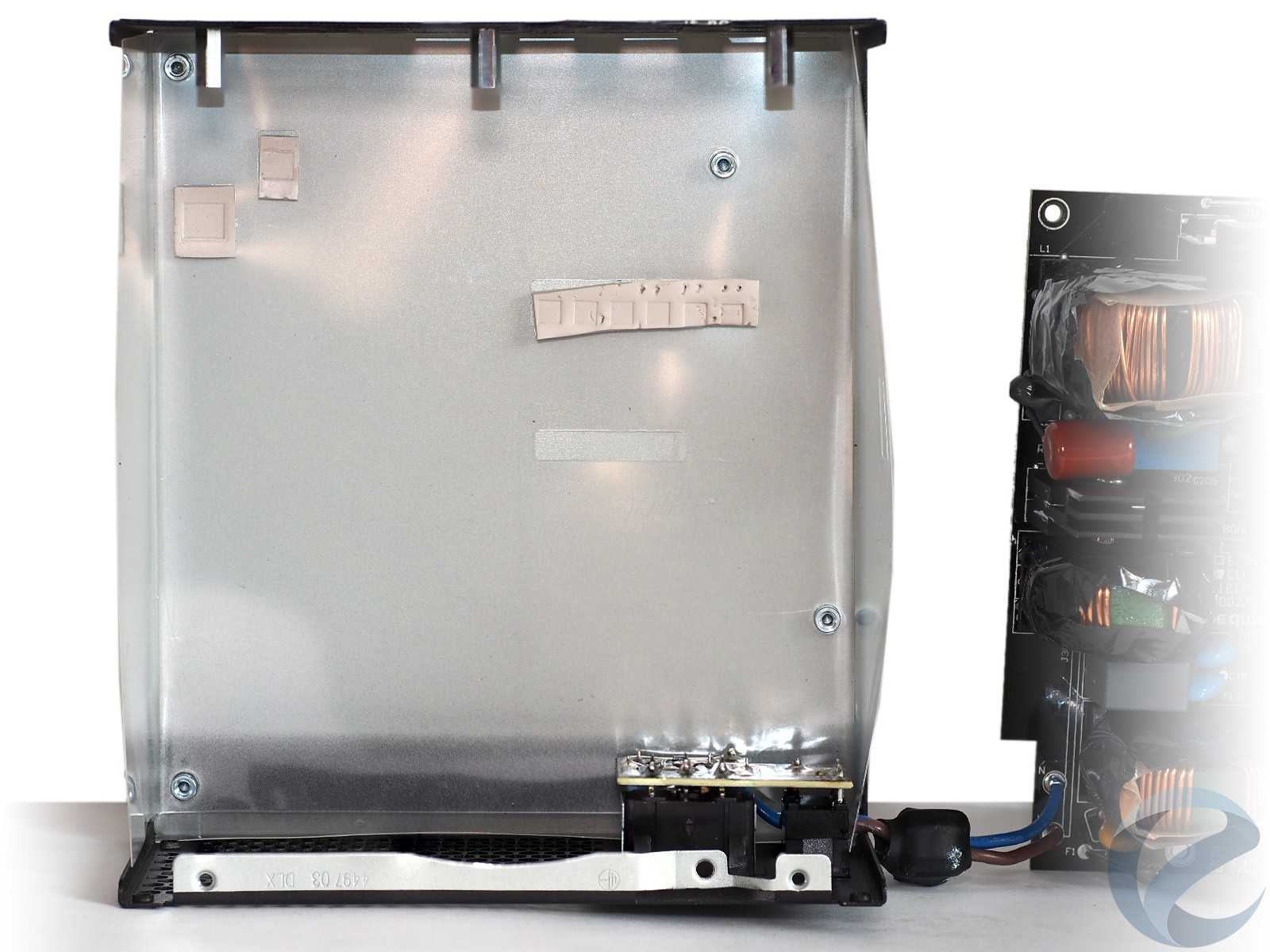

Распайка силовых элементов очень плотная и, например, транзисторы синхронного выпрямителя линий +12 В вынесены на нижнюю часть основной печатной платы. Для них и части элементов дежурного питания используются термопрокладки для эффективного отвода тепла на металлический кожух блока питания.

Уровень шума

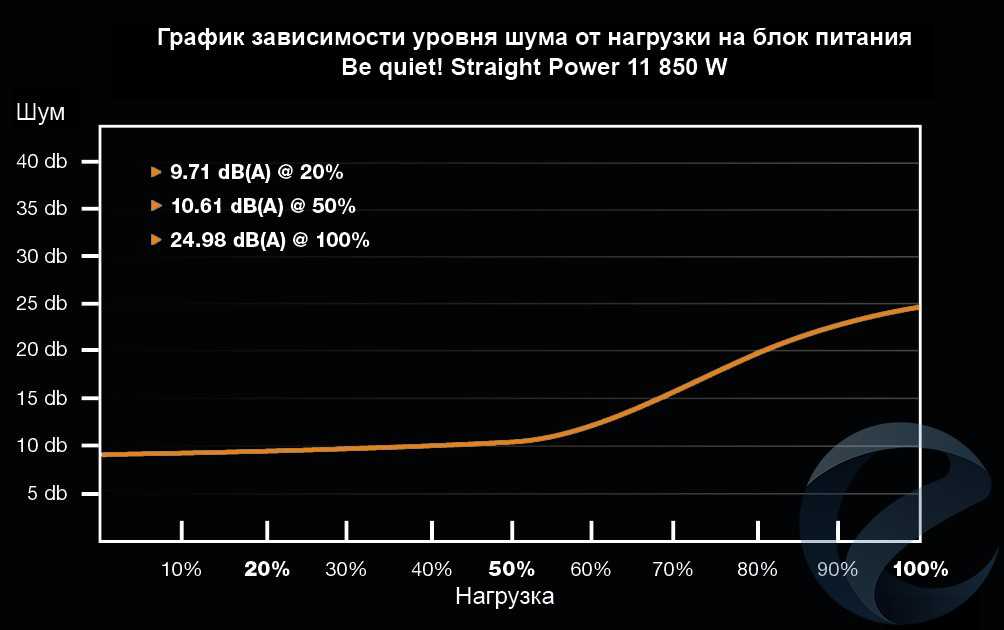

Имевшийся на момент тестирования шумомер Актаком ATE-9015 имеет нижний порог измерений 30 дБа, а вентилятор Silent Wings 3 работает тише, поэтому ограничимся таблицей уровня шума при разной нагрузке на блок питания от производителя. В большинстве системных блоков выделить звук работы блока питания Be Quiet! Straight Power 11 850W будет непросто, он работает крайне тихо.

Заключение

Линейка новых блоков питания Straight Power 11 позиционируется компанией Be Quiet! как “Тишина и Эффективность мирового уровня”. По результатам тестирования первому высказыванию про “тишину” возразить абсолютно нечего. Эта характеристика в продукции Be quiet! всегда была приоритетной, и Straight Power 11 850W полностью соответствует понятию тихий блок питания. Даже при высокой нагрузке на БП громкость воздушного потока, создаваемого фирменным вентилятором Silent Wings 3, с оптимизированными лопастями и установленного в специальном воронкообразном углублении, остается на крайне низком уровне, не выделяющемся на фоне других комплектующих с воздушными системами охлаждения. Что касается эффективности, то тут уже не все так однозначно. Да, чисто технически блок питания выполнен в самых современных схемотехнических решениях, которые еще не успели войти в “мейнстрим” и пока остаются уделом премиальной продукции. Да, параметры эффективности с запасом перекрывают требования, предъявляемые к устройствам с сертификацией 80PLUS GOLD. Третье “да” – премиальный дизайн, который неплохо будет смотреться в корпусах открытого типа и полностью модульная схема подключения кабелей, упрощающая периодическое обслуживание. Но, камнем преткновения остается достаточно высокая цена на старте продаж, которая находится на границе, где уже начинаются цены на блоки питания с “платиновым” сертификатом менее именитых брендов.

Если подводить краткий итог, то Be Quiet! Straight Power 11 850W – отличный блок питания, способный обеспечить стабильное функционирование высокопроизводительных персональных компьютеров и графических станций начального уровня с мощными центральными процессорами и несколькими видеокартами при сохранении низкого уровня шума от работы, для тех, кто готов заплатить за тишину своего рабочего или игрового места.

Преимущества Be quiet! Straight Power 11 850W:

  • Высококачественное исполнение;
  • Современная элементная база с отсутствием соединительных проводов внутри БП;
  • Очень тихая работа (практически бесшумный вентилятор Silent Wings 3 135 мм);
  • Высокая мощность и КПД (сертификат 80PLUS Gold);
  • Отличная стабильность напряжений под нагрузкой с распределением по четырем линиям +12 В;
  • Полностью модульная кабельная система;
  • Поддержка подключения нескольких мощных видеокарт;
  • Соответствие требованиям ErP и Energy Star 6.1;
  • Гарантия 5 лет.

Недостатки:

Высокая стоимость.
