GIGABYTE X570 UD
- Форм-фактор: Standard-ATX
- Сокет: AM4
- Чипсет: AMD X570
- Количество слотов памяти: 4
- Каналы памяти: 2
- Максимальный объем памяти: 128 ГБ
- Число и тип портов SATA: SATA III – 6
- Количество разъемов M.2: 1
- Слоты PCI-E: PCI-E x16 – 3, PCI-E x1 – 2
- Разъемы на задней панели: LAN, HDMI, USB 3.0 – 4, USB 2.0 – 2, PS/2,
mini Jack – 3
Дополнительные разъемы и интерфейсы: USB 3.0 (на плате) – 4,
USB 2.0 (на плате) – 4, 4pin – 3, разъем для подключения LED-линеек
- Аудио: Realtek ALC887 5.1
- Сетевой интерфейс: Realtek GbE, 1000 Мбит/с
GIGABYTE X570 UD – одна из наиболее недорогих материнских плат на новейшем топовом чипсете AMD, при этом, разумеется, сохранившая ключевые особенности данного набора системной логики, включая поддержку новой версии PCI Express и совместимость с ожидаемыми Zen 3. На чем же сэкономил производитель? В глаза бросается отсутствие встроенной подсветки, а вот элементная база, компоновка разъемов и охлаждение – на очень достойном уровне, хотя по поводу количества портов есть к чему придраться: хотелось бы видеть не один M.2 для подключения высокоскоростного твердотельного накопителя, а хотя бы парочку – все-таки аппетиты современных игр применительно к объему занимаемого места растут с каждым годом. Скажу пару слов по поводу отвода тепла – вентилятор на чипсете и грамотно расположенные радиаторы демонстрируют высокую эффективность и позволяют использовать даже наиболее горячие многоядерные «райзены» в режиме как автоматического, так и ручного разгона, хотя последний чаще всего лишен смысла – слишком уж хороша технология интеллектуальной регулировки частот Precision Boost 2. В арсенале X570 UD нет новомодной LED-иллюминации, встроенных беспроводных интерфейсов и различных маркетинговых наворотов, зато есть все необходимое для геймерской или рабочей конфигурации любого класса.
Внешний вид и особенности

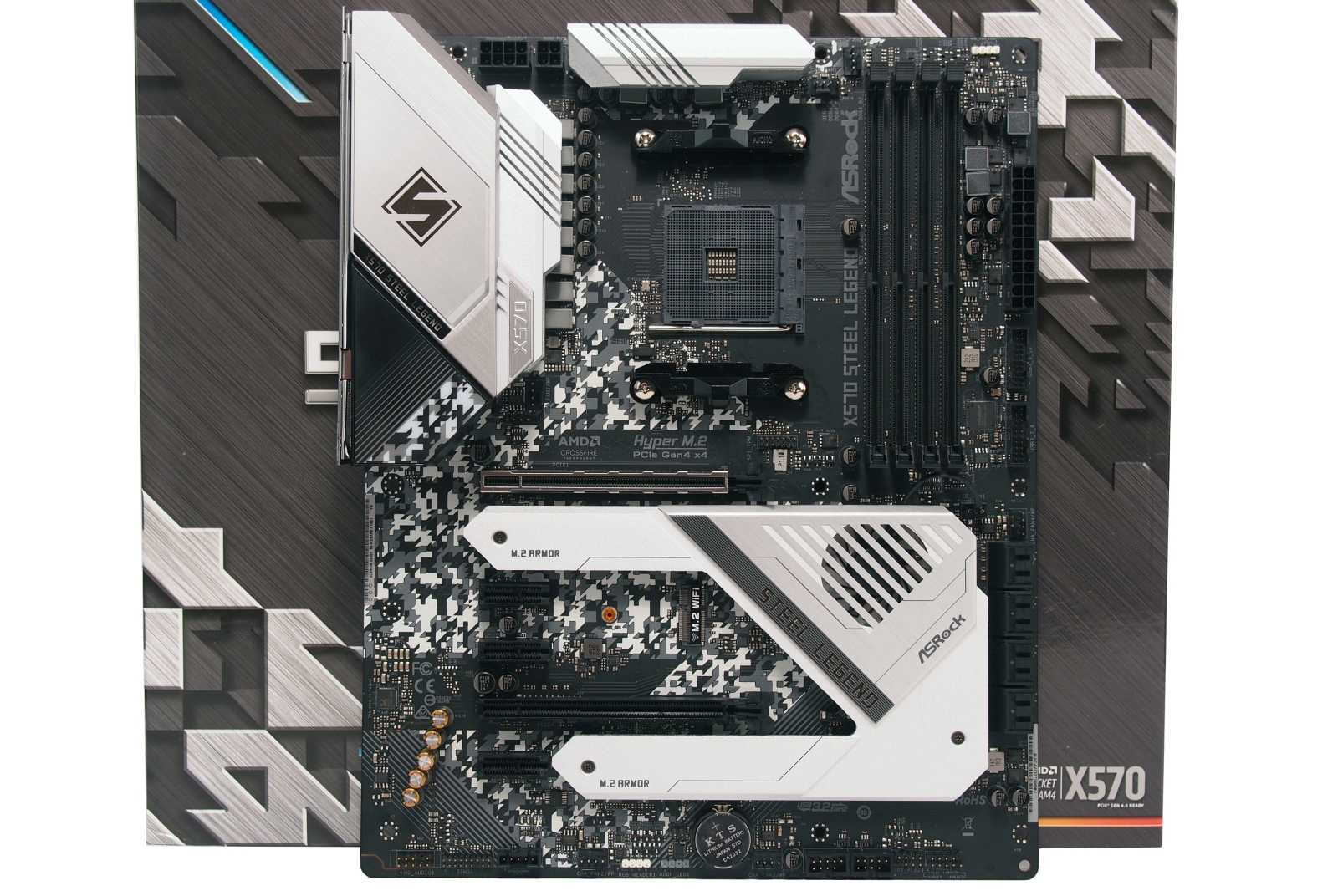

Материнская плата X570 Steel Legend относится к категории полноразмерных моделей. Выполненная в форм-факторе АТХ, она обладает габаритами 305 х 244 мм. В качестве покрытия для печатной платы производитель использовал преимущественно темно-серый цвет, применив в некоторых местах камуфляжный рисунок.

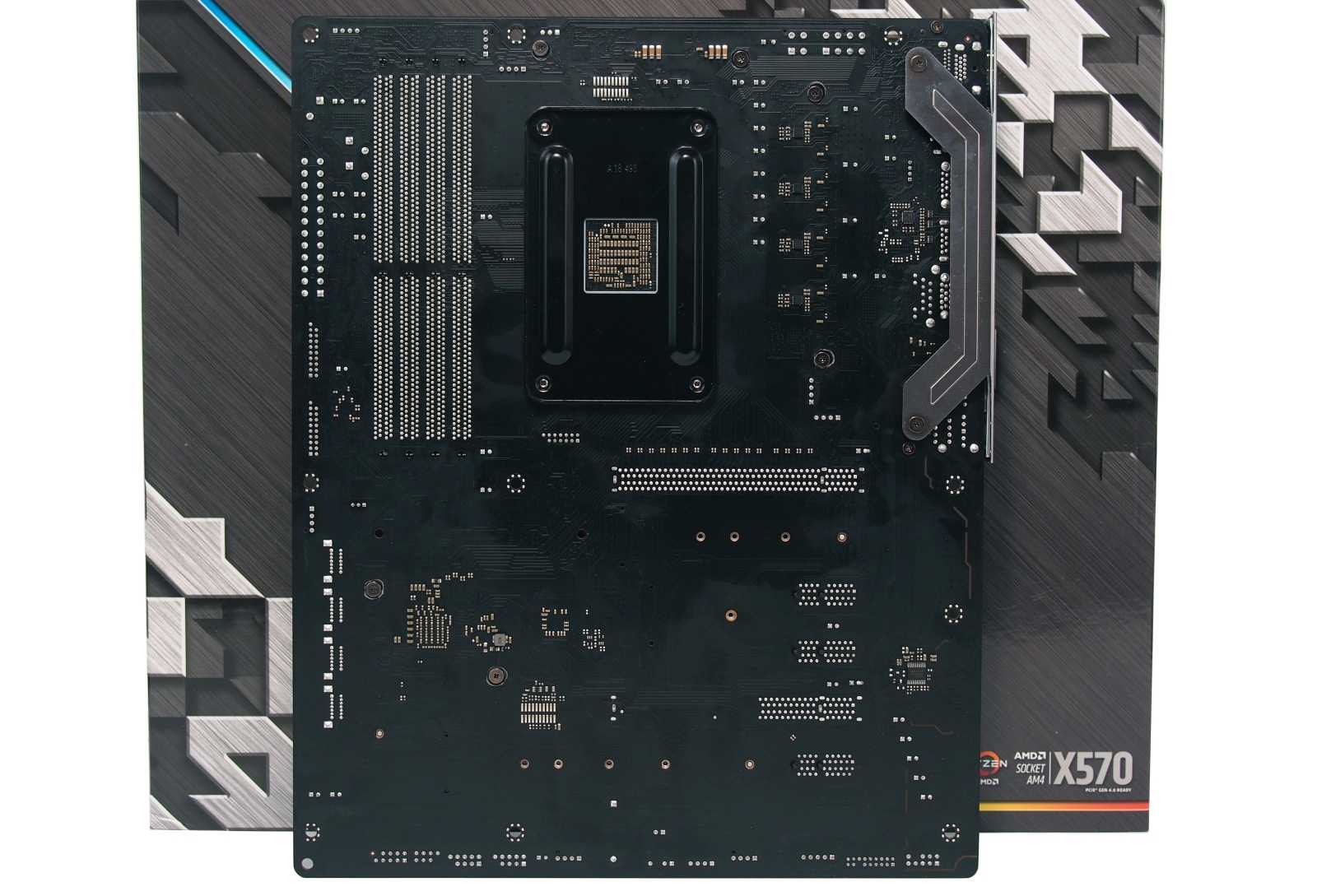

Тыльная сторона печатной платы X570 Steel Legend полностью открыта. Исключениесоставляет лишь металлическая пластина для крепления заглушки разъемов тыльной панели.

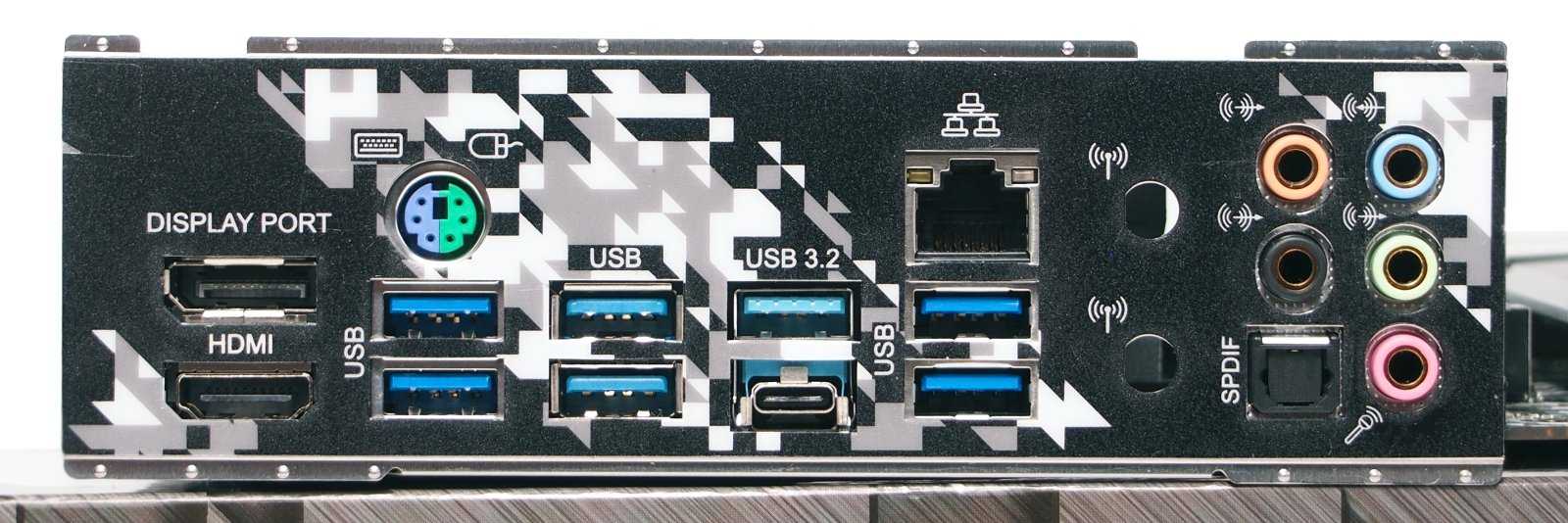

Интерфейсная панель X570 Steel Legend содержит следующие разъемы:
- один DisplayPort;
- один HDMI;
- один PS/2 для мыши или клавиатуры;
- шесть USB 3.2 Gen1;
- один USB 3.2 Gen2 Type-A;
- один USB 3.2 Gen2 Type-C;
- один гигабитный RJ-45 LAN;
- один оптический S/PDIF Out;
- пять аудиоразъемов 3.5 мм.

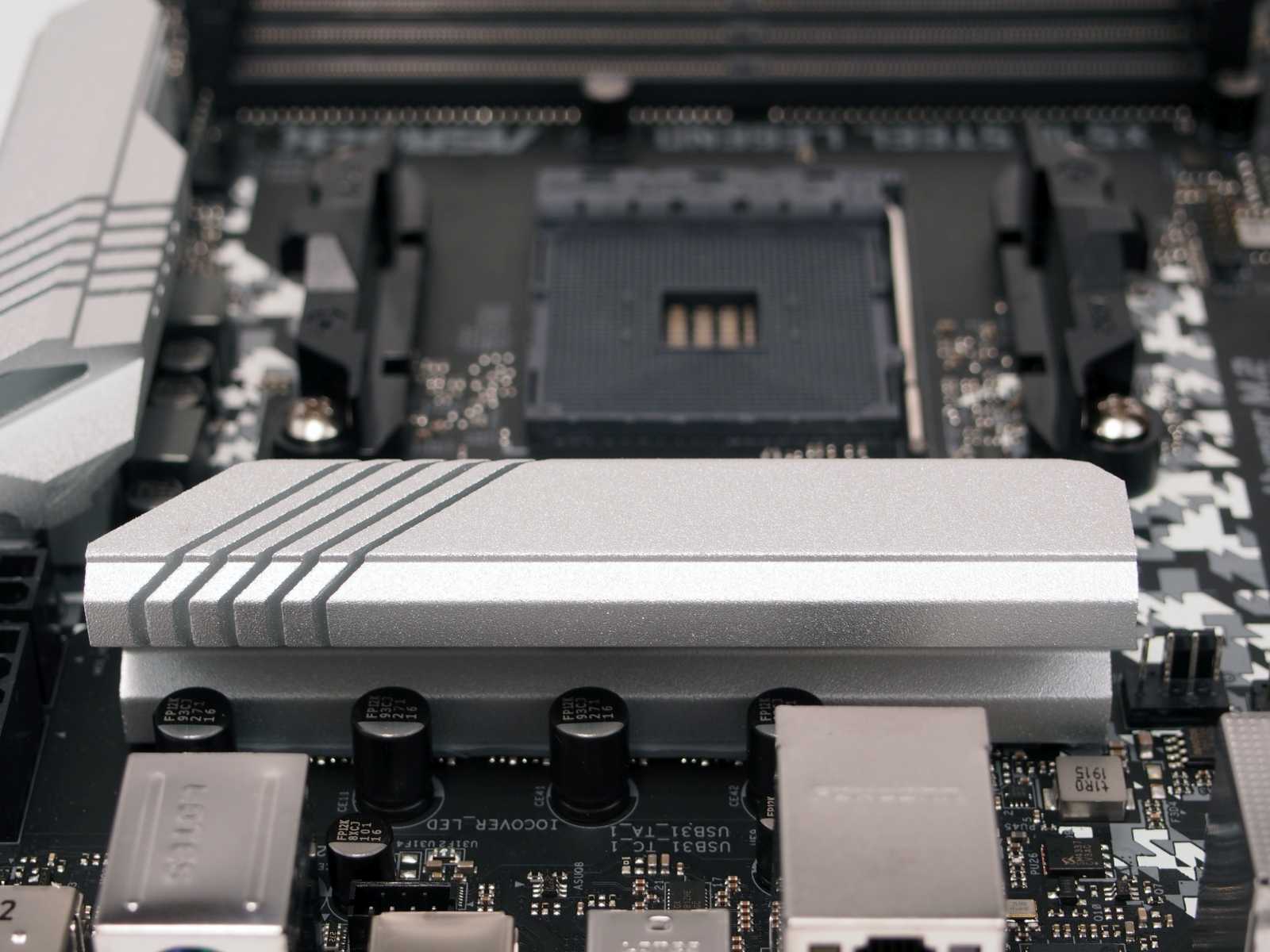

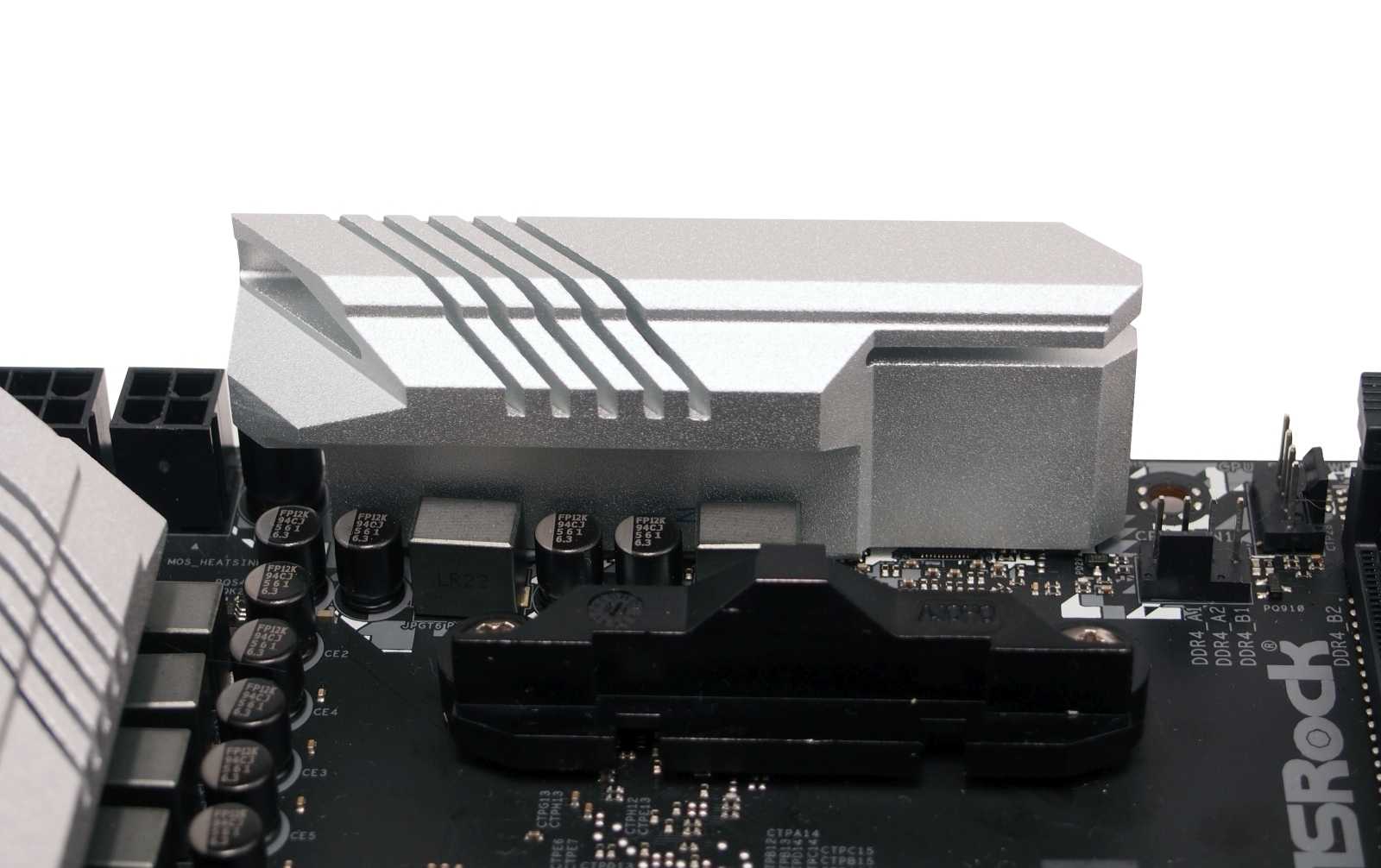

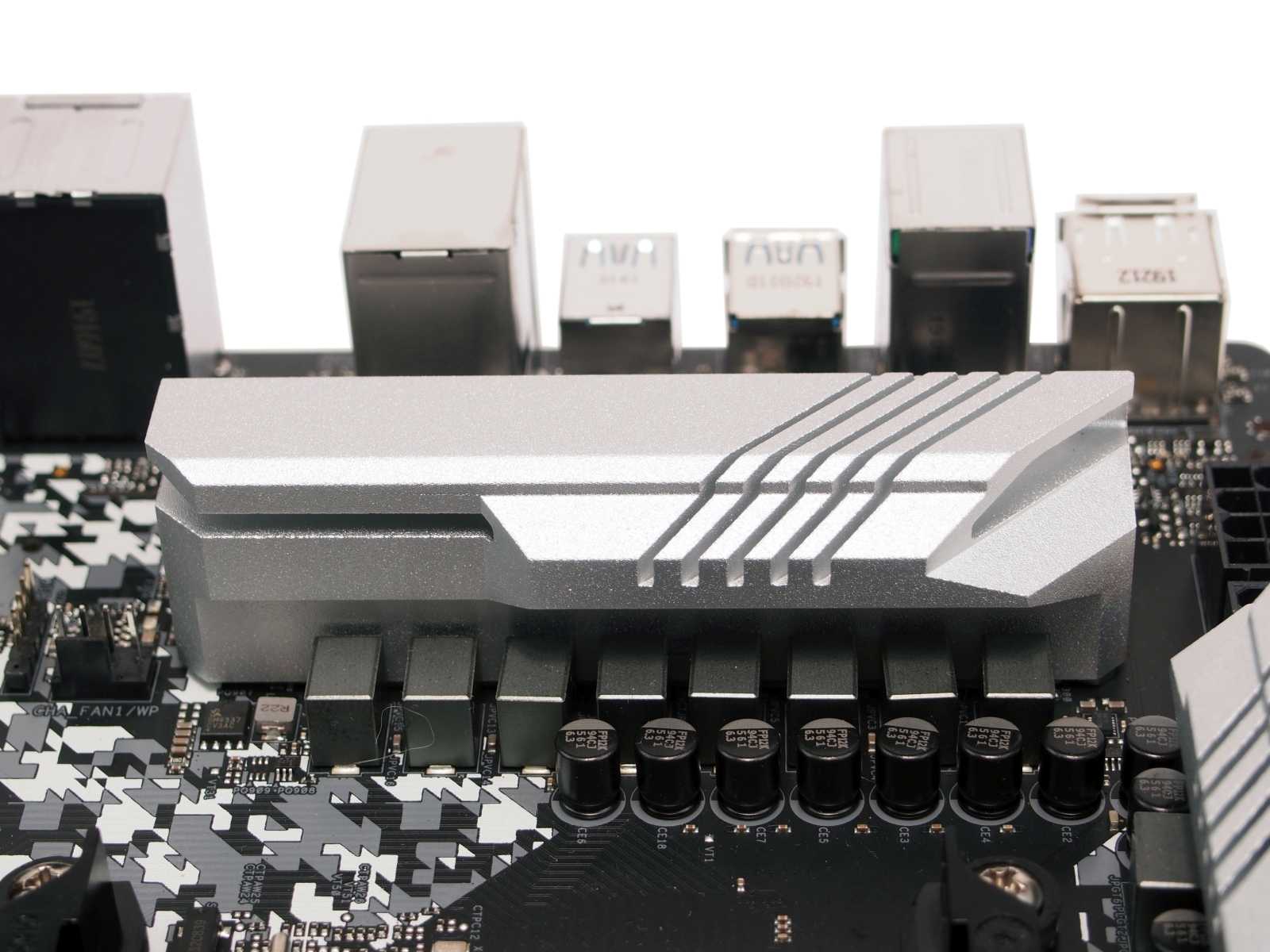

Околосокетное пространство X570 Steel Legend плотно занято подсистемой питания процессора и радиаторами охлаждения. На декоративной панели указано наименование чипсета и модель материнской платы. Внутри корпуса этой панели реализована RGB-подсветка.
Система питания процессора на X570 Steel Legend реализована по 10-фазной схеме. С этой моделью материнской платы производитель ориентируется на геймеров, поэтому избыточно мощная VRM для экстремального разгона здесь не присутствует. Вместе с этим производитель позаботился об эффективном охлаждении цепей питания за счет двух массивных алюминиевых радиаторов.

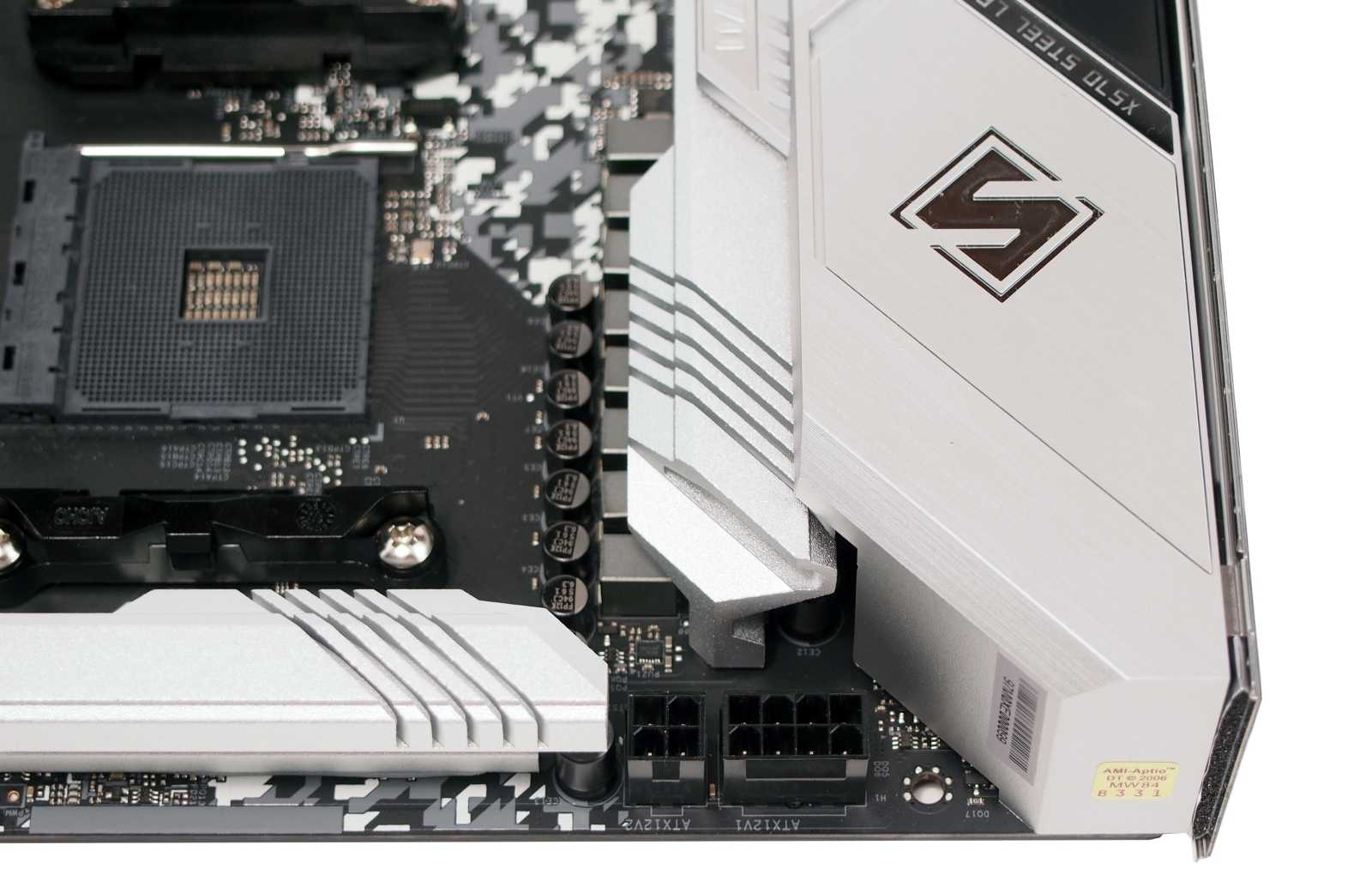

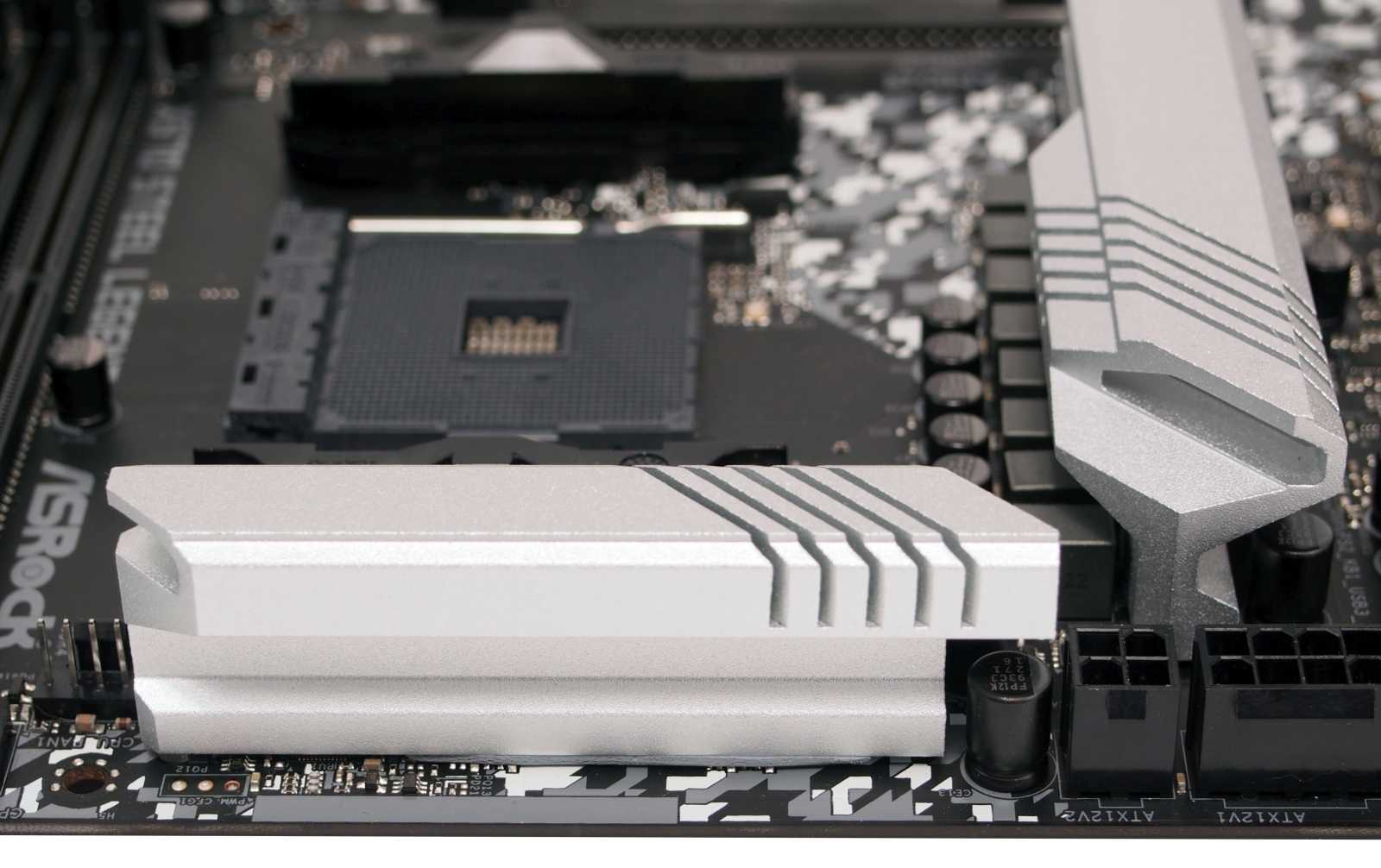

Питание для процессора на X570 Steel Legend заводится по двум коннекторам 8-пин и 4-пин. При этом обязательным для работоспособности системы является лишь основной 8-пин разъем.

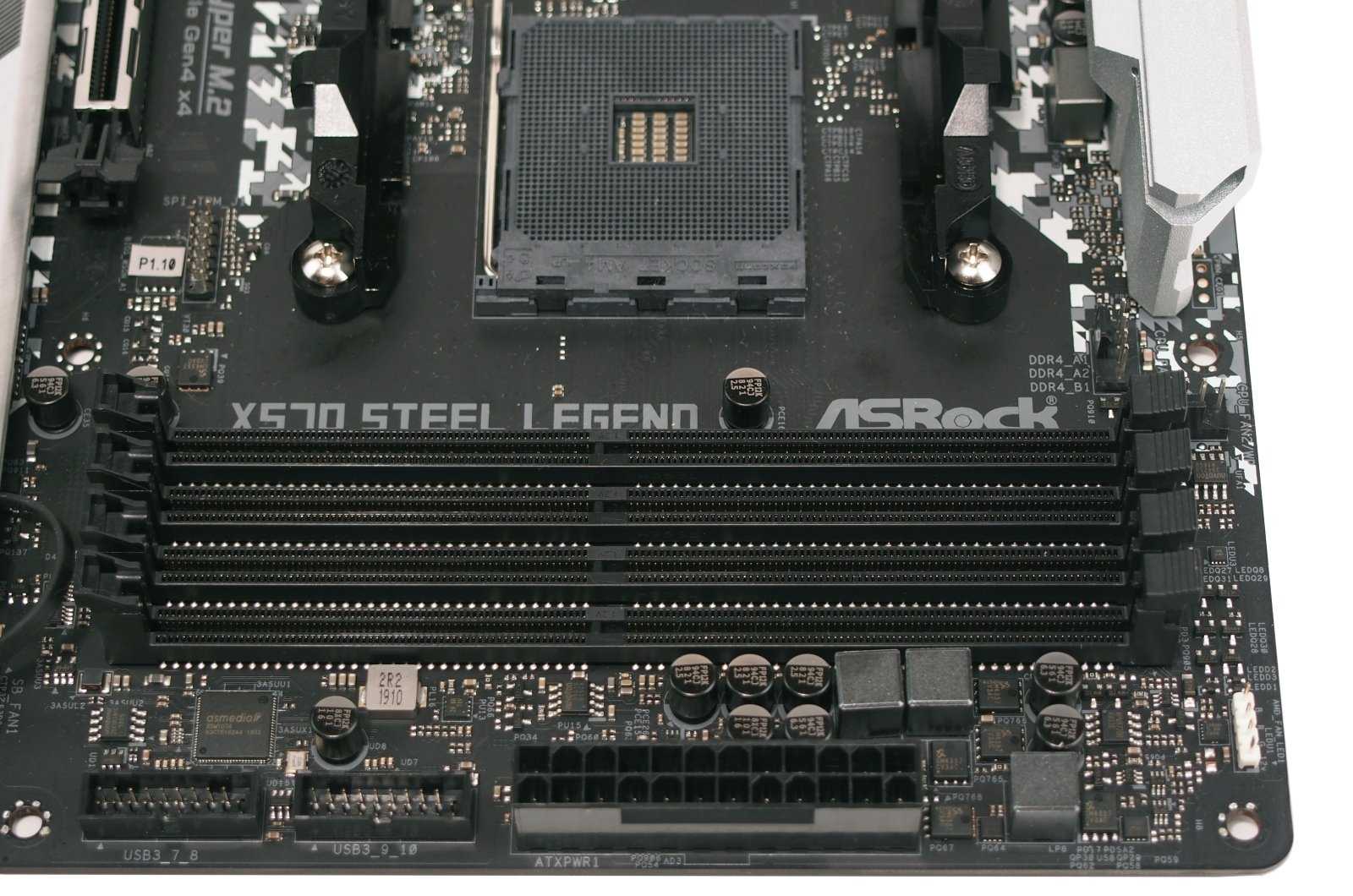

Питание же для самой материнской платы поступает по стандартному 24-пин разъему, расположенному в правом верхнем углу PCB. Для установки оперативной памяти X570 Steel Legend оборудована четырьмя разъемами DIMM DDR4 с поддержкой памяти от 2133 до 4666 МГц. Общий установленный объем ОЗУ может составлять внушительные 128 Гб.
Для установки графических адаптеров X570 Steel Legend располагает двумя слотами PCI-E 4.0 x16, работающими по схеме х16+х4 линий PCIe. Поддерживается технология AMD CrossfireX в случае установки двух видеокарт одновременно. Еще три слота PCI-E 4.0 x1 реализованы для периферийных устройств.

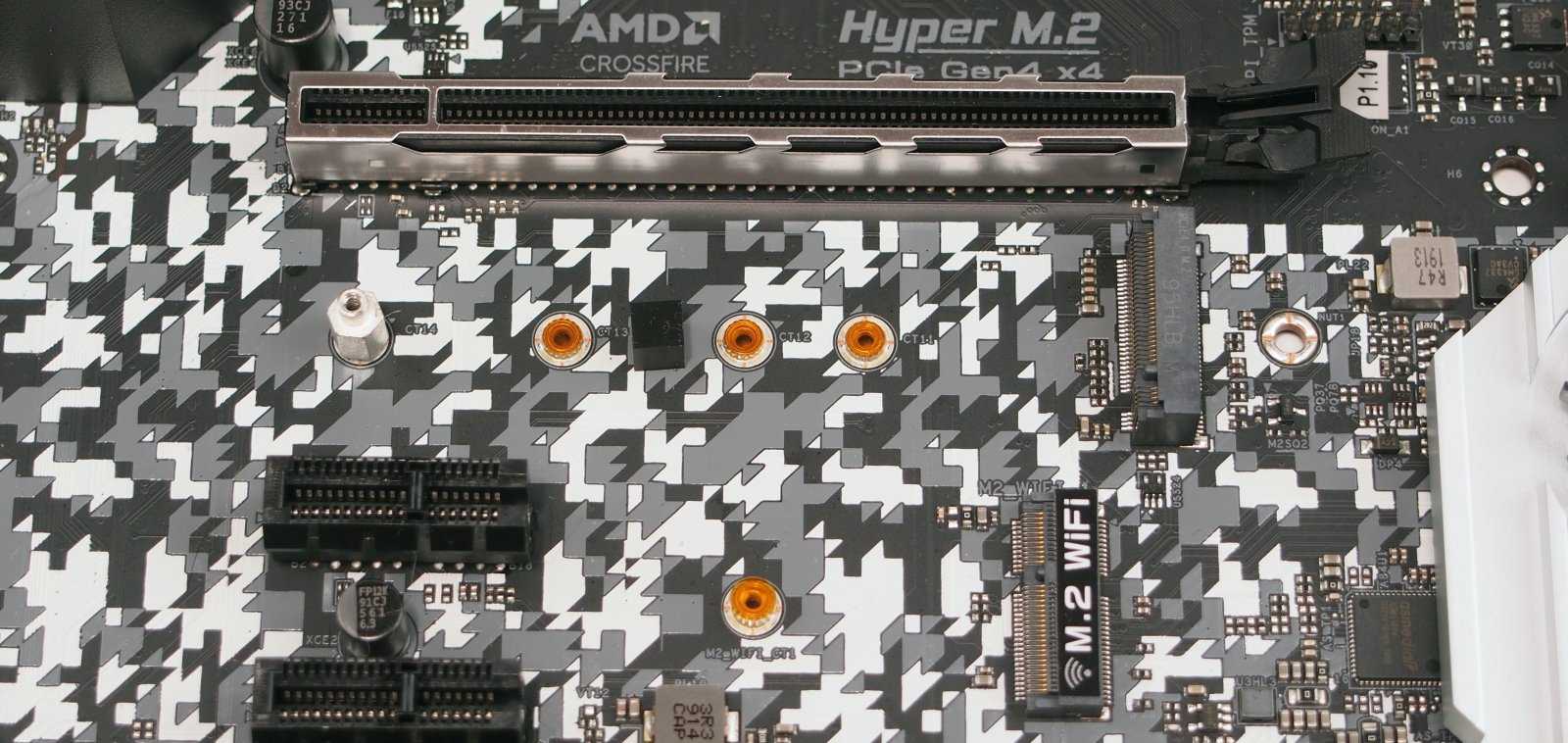

Под первым слотом PCI-E 4.0 x16 находится разъем М.2_1, функционирующий по шине PCe 4.0 x4. Он способен принять на борт накопители 2230/2242/2260/2280. Ниже него находится разъем М.2_WiFi для установки беспроводного сетевого контроллера. Нижний М.2_2 разъем совместимкак с накопителями PCe 4.0 x4/PCe 3.0 x4, так и с устройствами SATA.

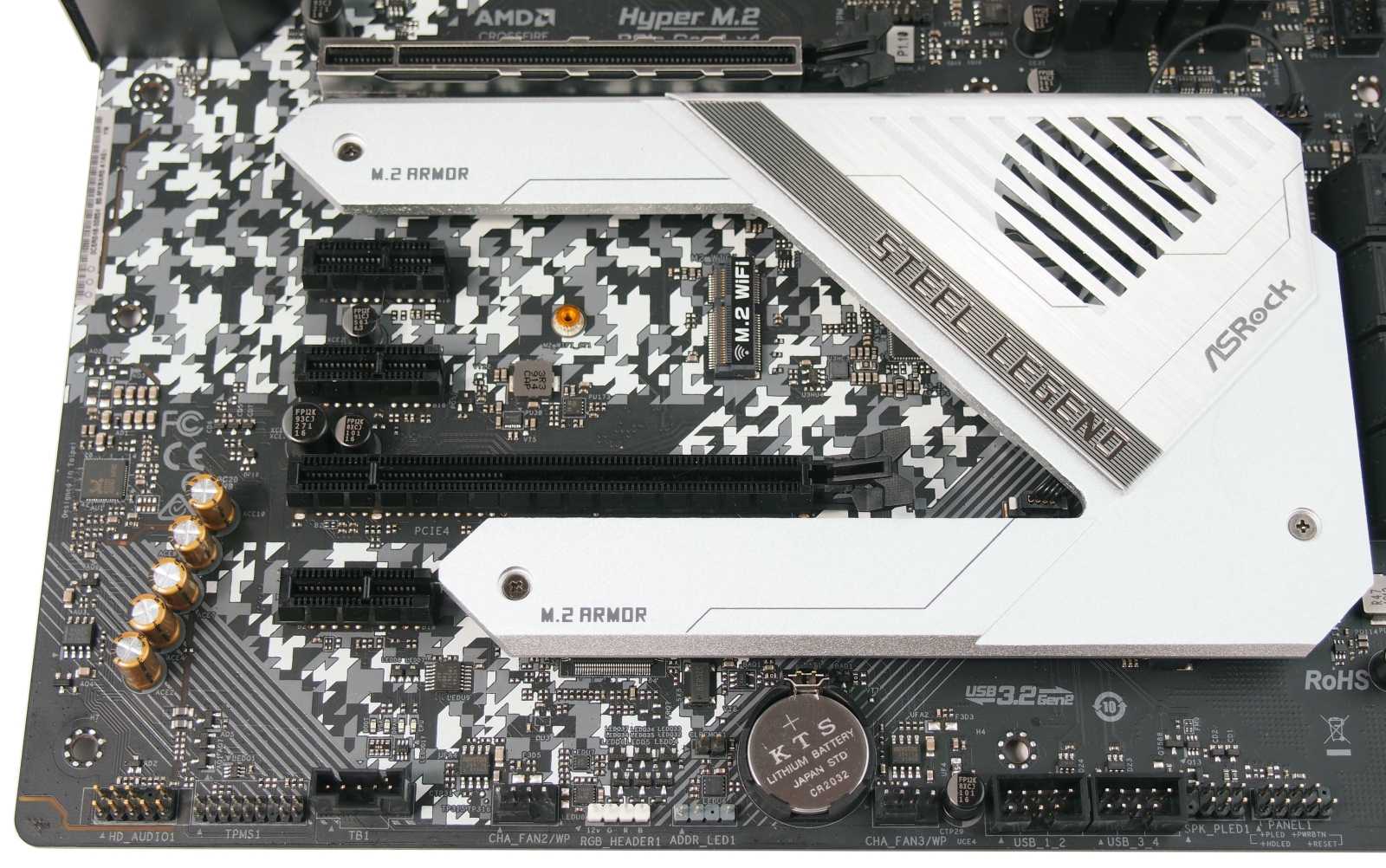

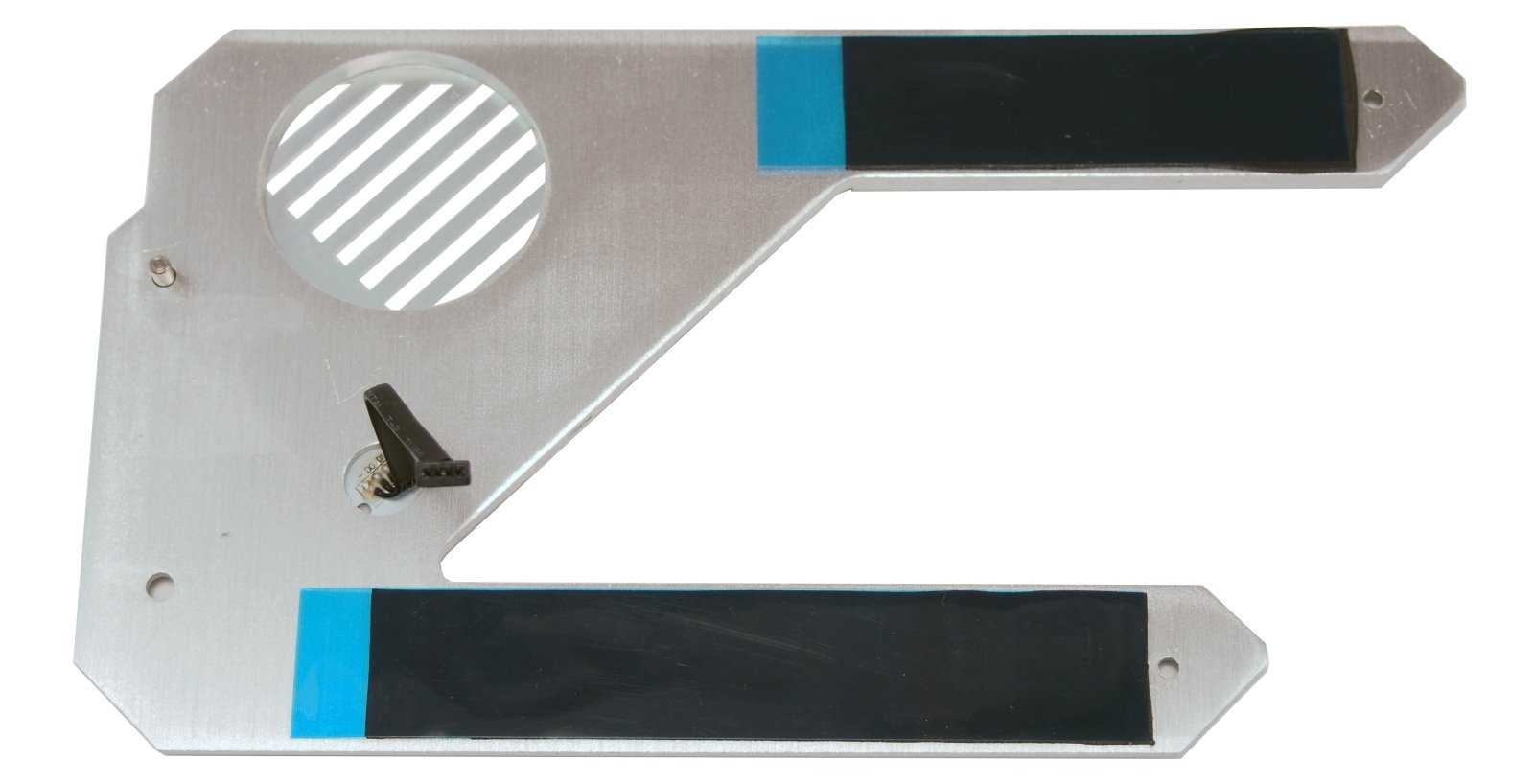

Для накопителей, устанавливаемых в разъемы М.2_1 и М.2_2, предусмотрено охлаждение с помощью массивной алюминиевой пластины. Передача тепла на радиатор от накопителей производится через термопрокладки.
На правой грани X570 Steel Legend производитель разместил восемь портов SATA-3 6 Гбит/с с поддержкой функций RAID 0, RAID 1 и RAID 10.

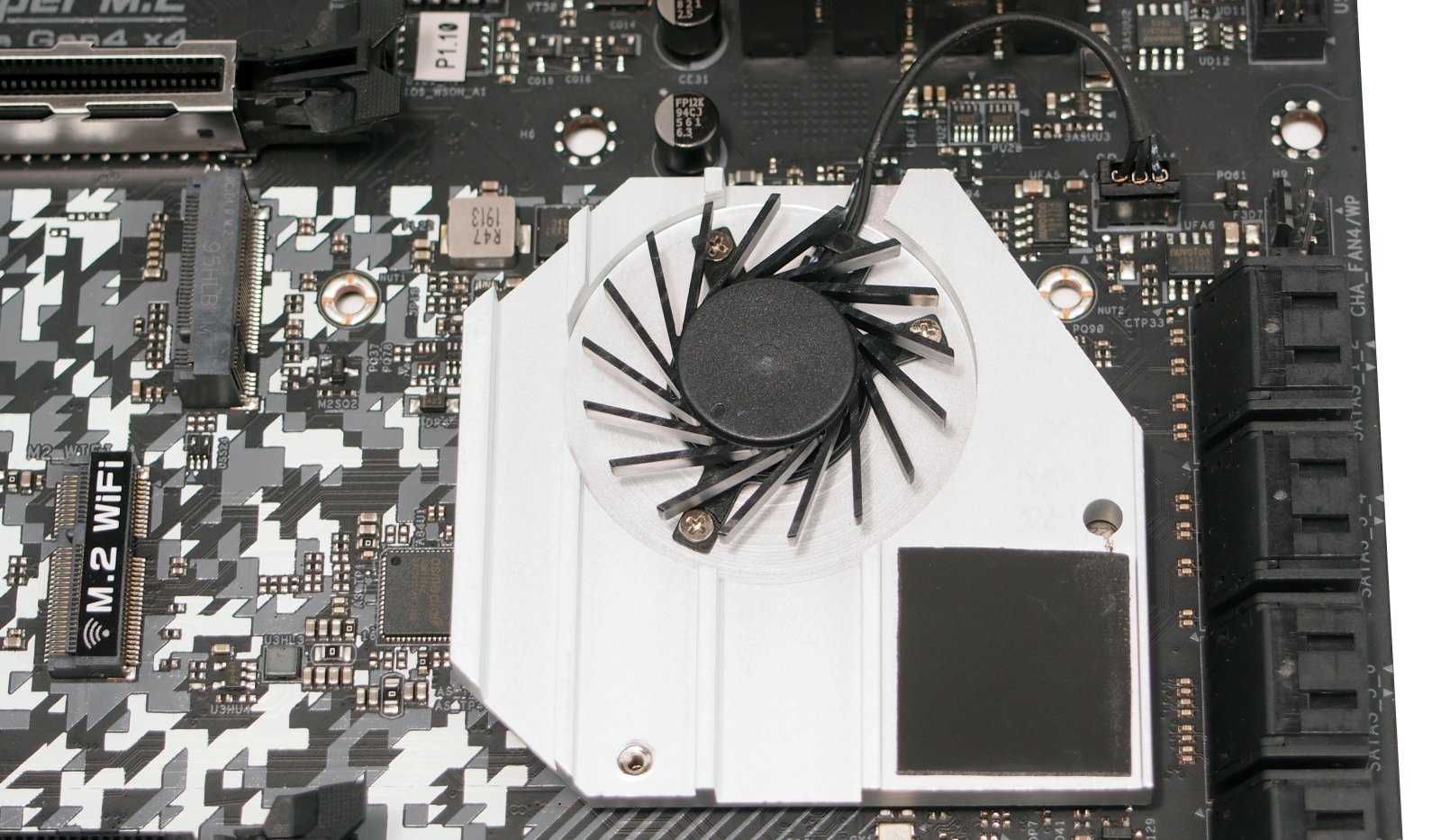

Чипсет AMD X570 «прославился» своим горячим нравом, поэтому на X570 Steel Legend предусмотрено активное охлаждение в виде небольшого вентилятора сверху алюминиевого радиатора.

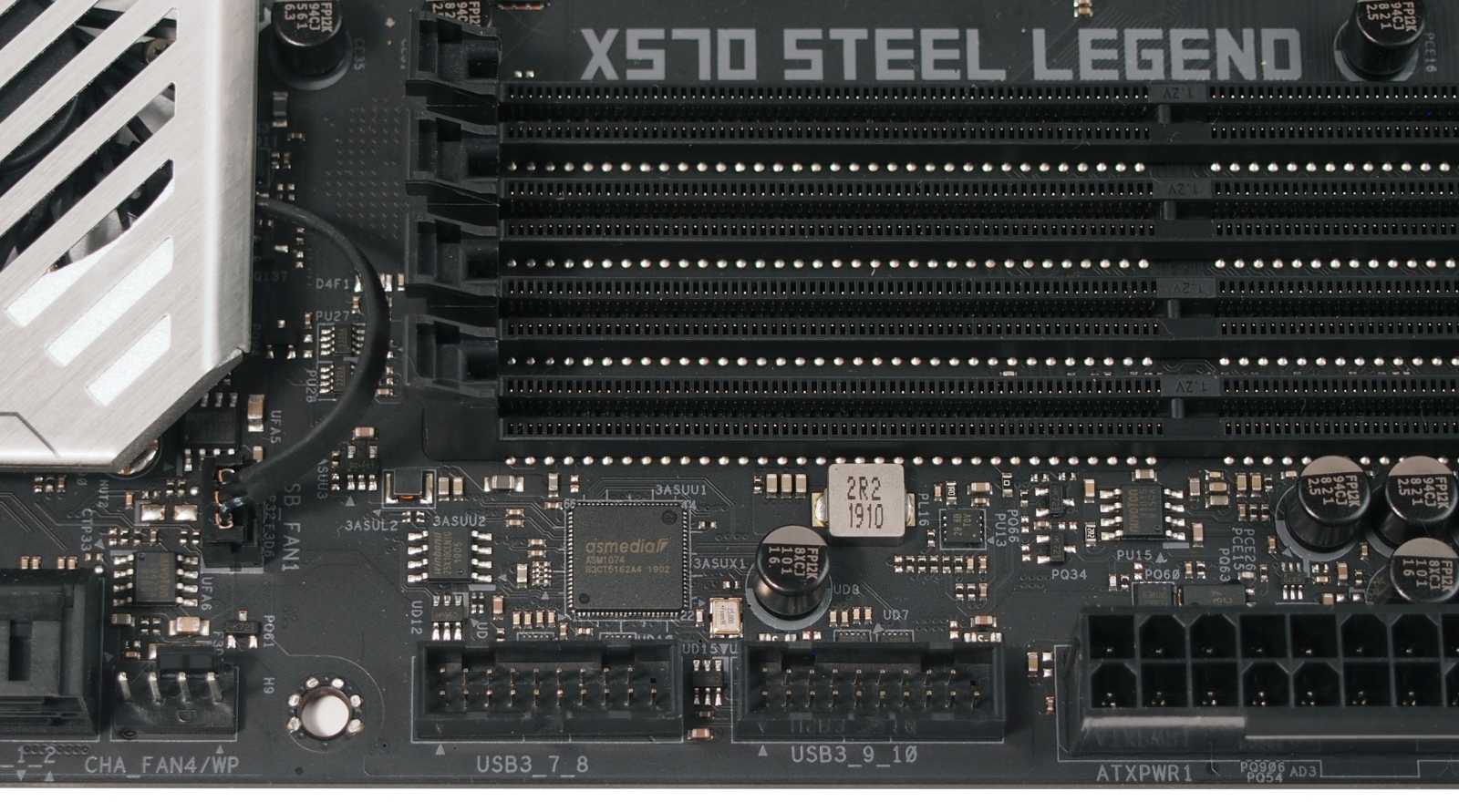

Пара колодок 19-пин в верхнем правом углу X570 Steel Legend служат для вывода разъемов USB 3.2 Gen1 на фронтальную панель корпуса ПК.

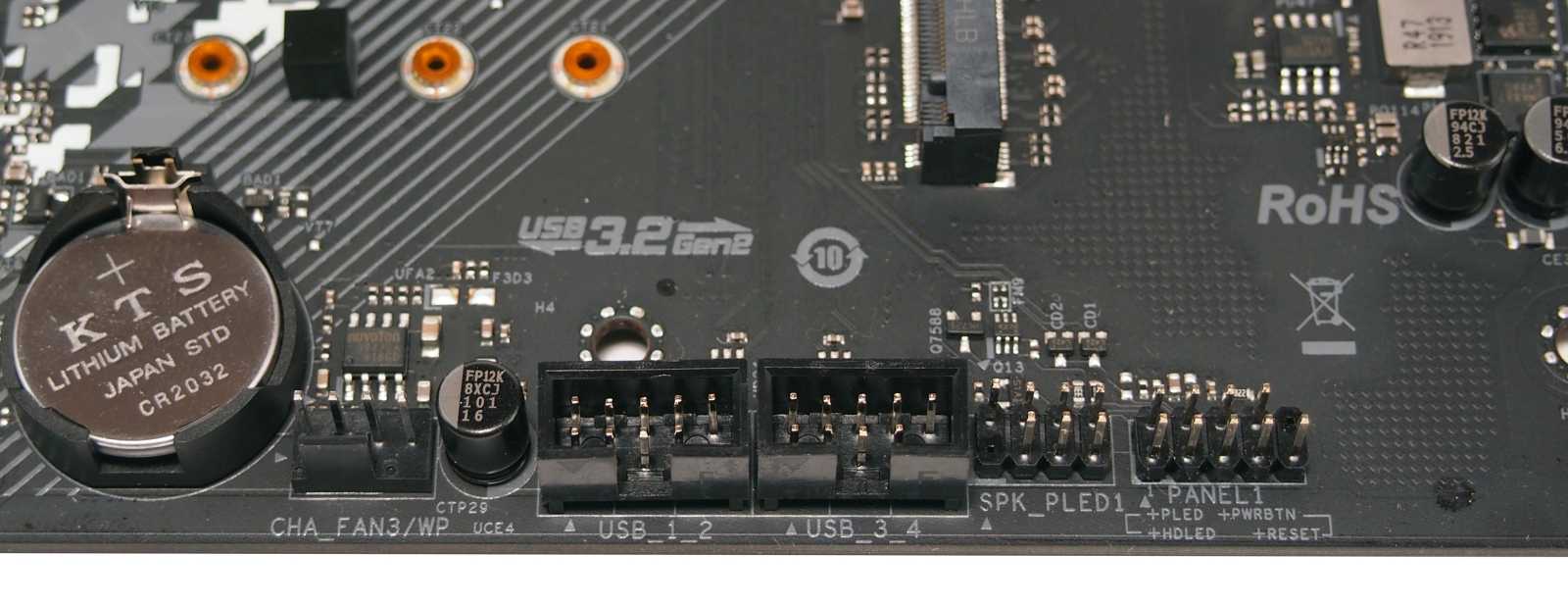

Еще две колодки для вывода разъемов USB 2.0 производитель разместил на нижней грани материнской платы X570 Steel Legend.

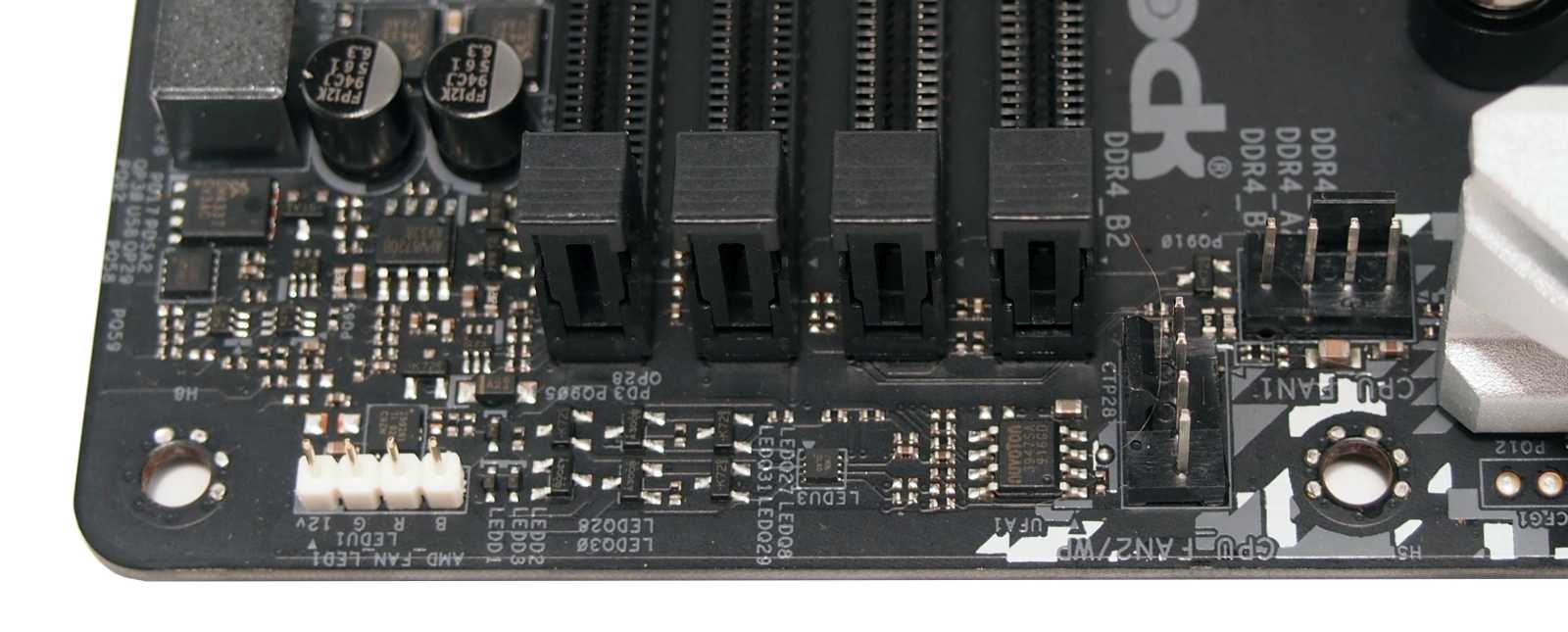

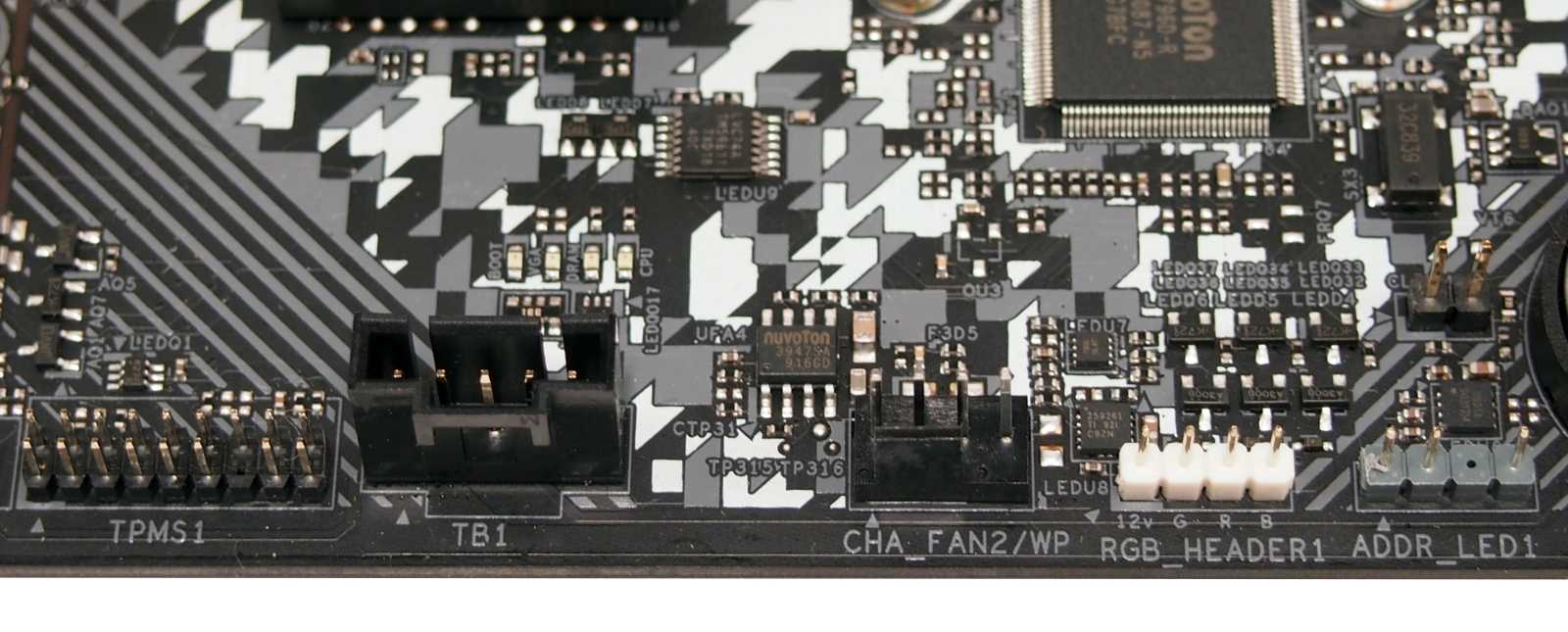

Без внимания в случае с X570 Steel Legend не осталась и поддержка элементов подсветки RGB. Один коннектор +12В RGB присутствует в нижней части PCB, а второй нашел свое место над разъемами оперативной памяти.

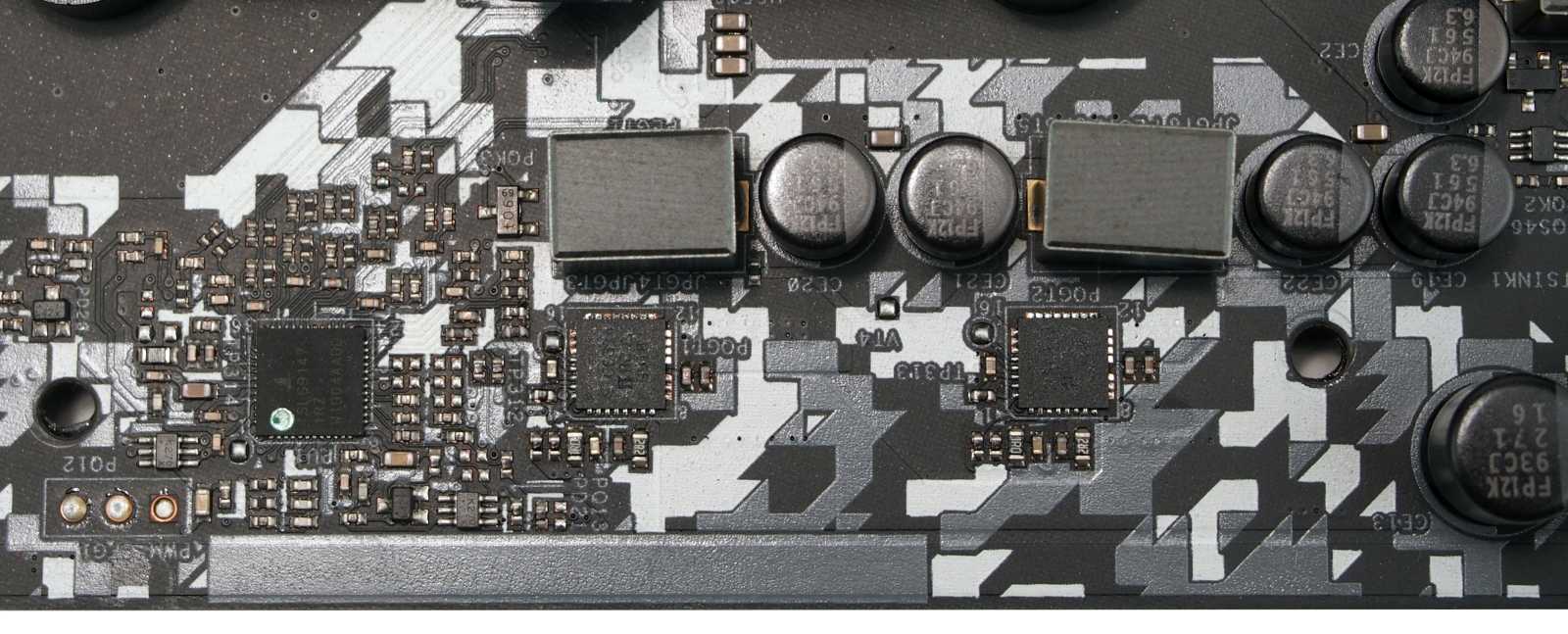

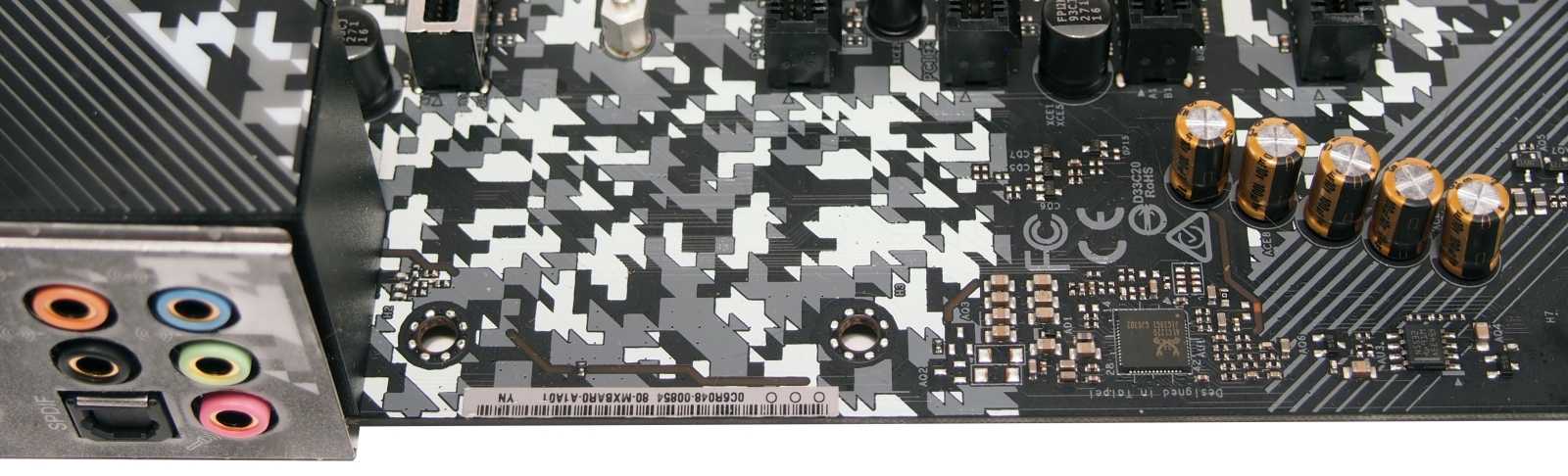

Звуковые возможности X570 Steel Legend реализованы с помощью 7.1-канального HD-кодека Realtek ALC1220. Присутствует усилитель для высокоомных наушников NE5532 Premium, а контакты 3.5 мм позолочены.

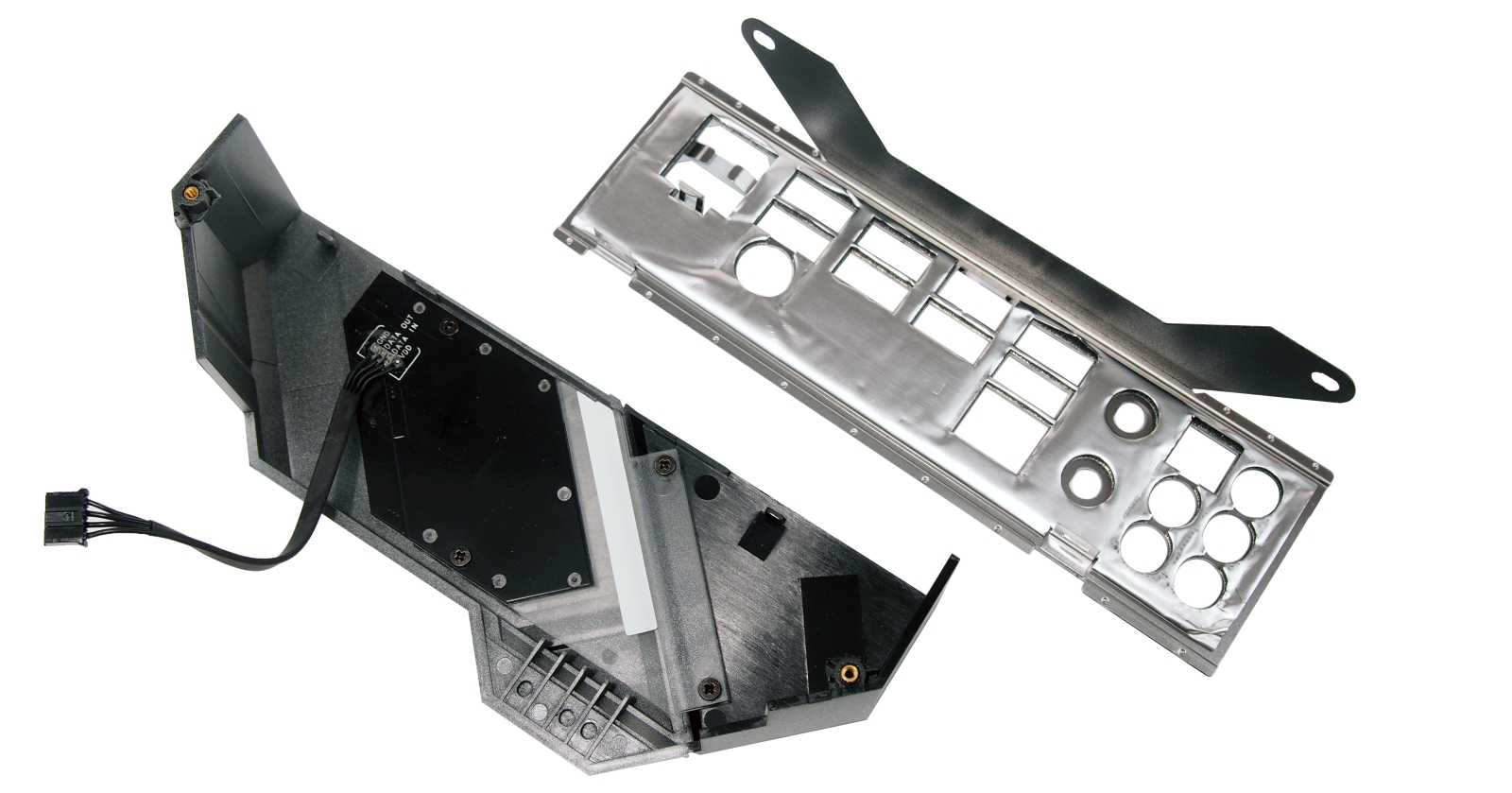

Для лучшего рассмотрения X570 Steel Legend мы демонтировали часть элементов с материнской платы. В первую очередь была снята предустановленная заглушка для тыльной панели разъемов и декоративный пластиковый кожух со встроенным модулем RGB-подсветки.

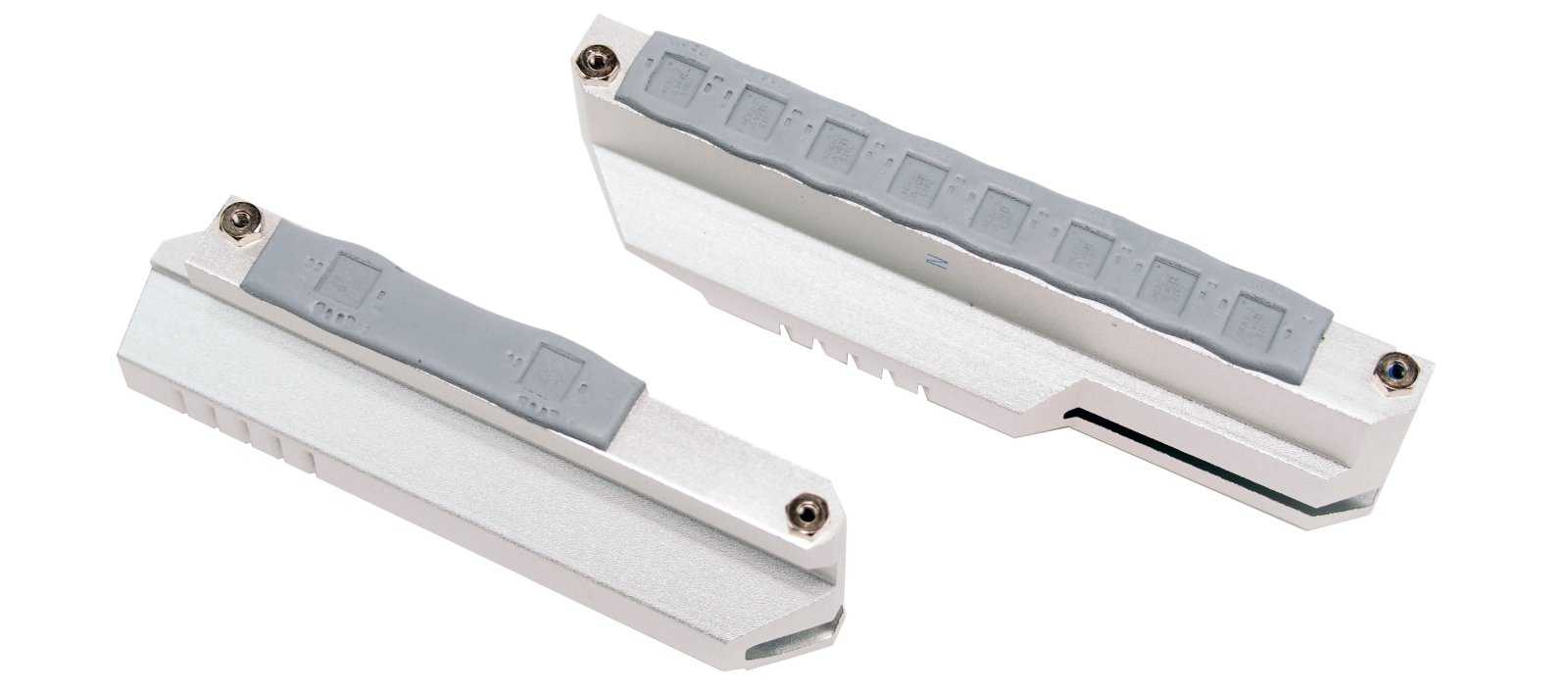

А так выглядят демонтированные радиаторы охлаждения цепей питания процессора на материнской плате X570 Steel Legend. Видно, что перенос тепла происходит через термопрокладки.

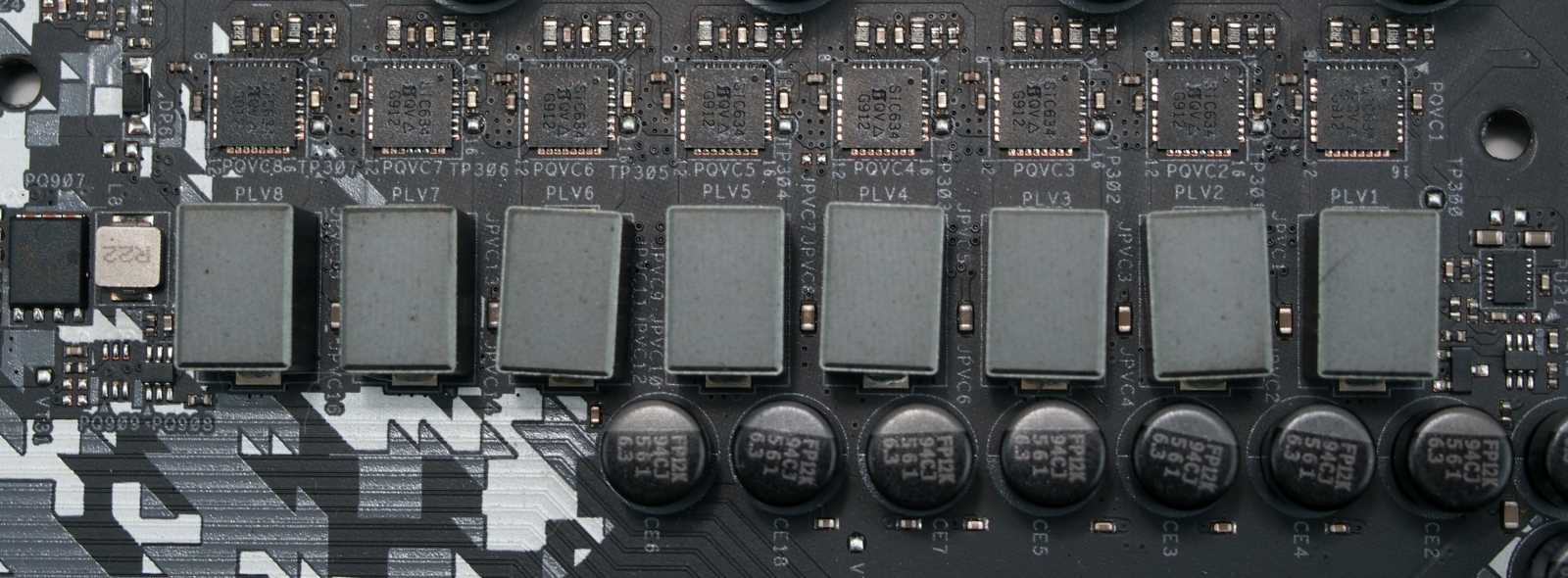

Осмотр силовой 10-фазной обвязки X570 Steel Legend показывает, что производитель использовал здесь интегральные сборки Dr.Mos и дроссели Premium 60A Power Choke. Дополняют общую картину надежности конденсаторы Nichicon 12K со сроком службы не менее 12000 часов.
Так в конструкции X570 Steel Legend есть один малозаметный, но важный элемент диагностики материнской платы. Это ряд светодиодов BOOT/VGA/DRAM/CPU, которые позволяют выявить неисправный компонент в случае отказа старта системы.
Страница 6: ASRock X570 Creator | Производительность SATA 6G, USB 3.2 Gen1/Gen2 и M.2
Производительность USB 3.2 Gen2
На ASRock X570 Creator доступны три порта USB 3.2 Gen2. Два расположены на панели ввода/вывода, один оставлен внутри материнской платы. Внутренний порт подключен к чипсету X570, внешние порты Type C — к контроллеру Thunderbolt 3.0.
К сожалению, через порты Type C мы не смогли провести тесты по причине их подключения к контроллеру Thunderbolt 3.0.
Производительность USB 3.2 Gen1
ASRock X570 Creator предлагает восемь портов USB 3.2 Gen1. Шесть расположены на панели ввода/вывода, два доступны через внутреннюю гребенку. Для теста мы взяли внешнюю оснастку Akitio NT2-U3.1, внутрь которой установили два 2,5″ SSD OCZ Vector 150 емкостью 480 Гбайт каждый в массиве RAID 0.
Слева: производительность USB 3.2 Gen1 через Ryzen 5 3600 X CPU, справа: через чипсет X570
С процессором Ryzen 5 3600X производительность USB 3.2 Gen1 составила порядка 400 Мбайт/с по чтению и записи, что чуть выше чипсета X570, который достигал 400 Мбайт/с по чтению лишь в пике.
Производительность SATA 6G
На ASRock X570 Creator доступны восемь портов SATA 6 Гбит/с. Четыре порта SATA подключены к чипсету X570 в родном режиме, оставшиеся четыре — к двум контроллерам ASMedia ASM1061. Для тестов мы брали накопитель SanDisk Extreme 120, который подключали напрямую к портам SATA.
Слева: производительность SATA 6 Гбит/с чипсет X570, справа: через контроллер ASMedia ASM1061
Хотя чипсет X570 обеспечил существенно более высокие результаты SATA, нежели ASMedia ASM1061, они все равно лишь средние. Максимальная скорость чтения составила 528 Мбайт/с, максимальная скорость записи — 461 Мбайт/с. Контроллер ASM1061 показал скорость ниже 400 Мбайт/с.
Производительность M.2
На ASRock X570 Creator присутствуют два порта M.2 M-Key с подключением PCIe 4.0 x4 к процессору Ryzen 3000 и чипсету. С процессором Ryzen 2000 CPU верхний порт M.2 работает по стандарту PCIe 3.0 x4.
Для теста M.2 мы использовали накопитель Corsair MP600 емкостью 2 Тбайт. Длина составляет 8 см, скорость чтения Corsair указывает на уровне 4.950 Мбайт/с, скорость записи — 4.250 Мбайт/с. Модуль SSD использует протокол NVMe 1.3 и четыре линии Gen4 от чипсета или процессора.
Слева: производительность M.2 PCIe 4.0 x4 через процессор Ryzen 5 3600X, справа: через чипсет X570
В обоих случаях накопитель Corsair MP600 показал высокий уровень производительности, но последовательная скорость чтения до 5 Гбайт/с была доступна лишь с процессором Ryzen 5 3600X. В случае чипсета пришлось ограничиться «всего» 4,85 Гбайт/с. В обоих случаях мы получили скорость записи чуть выше обещанной производителем.
<> ASRock X570 Creator | ЭнергопотреблениеASRock X570 Creator | Заключение
Тестовый стенд
| Процессор | AMD Ryzen 7 3700X (8-ядер/16-потоков) |
| Видеокарта | MSI GeForce GTX 1070 Ti Gaming |
| Система охлаждения | ID-Cooling ZoomFlow 360 |
| Термоинтерфейс | Arctic MX-2 |
| Оперативная память | Corsair Vengeance RGB Pro DDR4-3600 32Gb (4*8Gb) |
| Накопитель | M.2 SSD Samsung 970 Pro 512Mb |
| Блок питания | Corsair RM850x мощностью 850Вт |
| Корпус | Corsair 540 Air |
| Монитор | ASUS PB298Q, 29″, 2560×1080, IPS |
| Операционная система | Windows 10 Pro 64-bit 1903 |
| Драйвера | GeForce 431.60 |

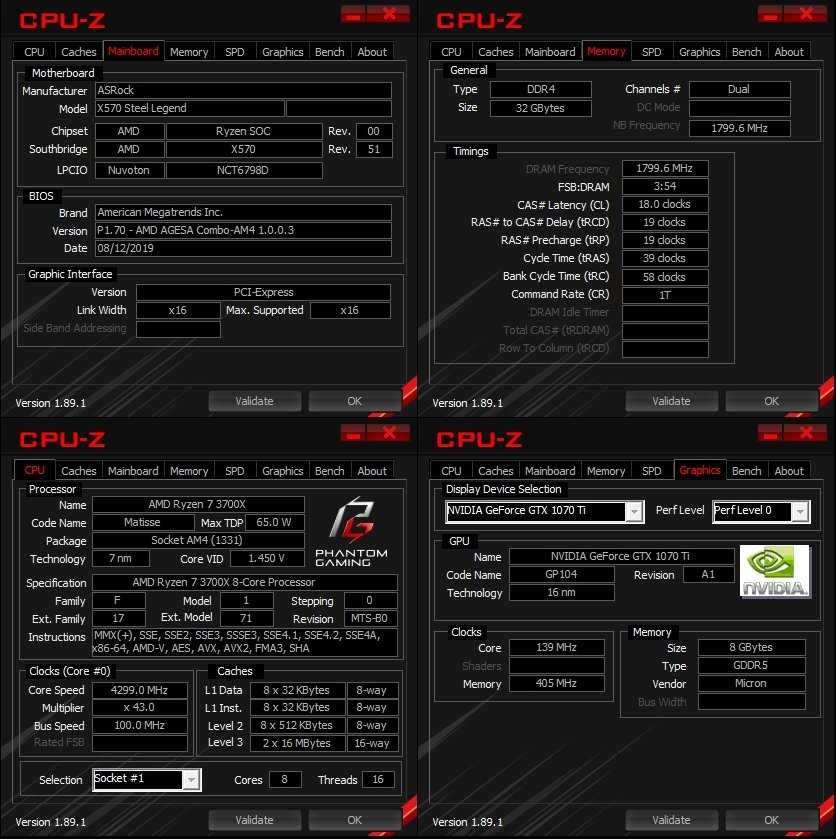

Перед тем, как приступить к детальному тестированию X570 Steel Legend, мы обновили BIOS материнской платы до самой свежей версии P1.70 от 12/08/2019. Оперативная память Corsair Vengeance RGB Pro DDR4-3600 без проблем заработала на своей штатной частоте 3600 МГц с помощью активации XMP профиля.

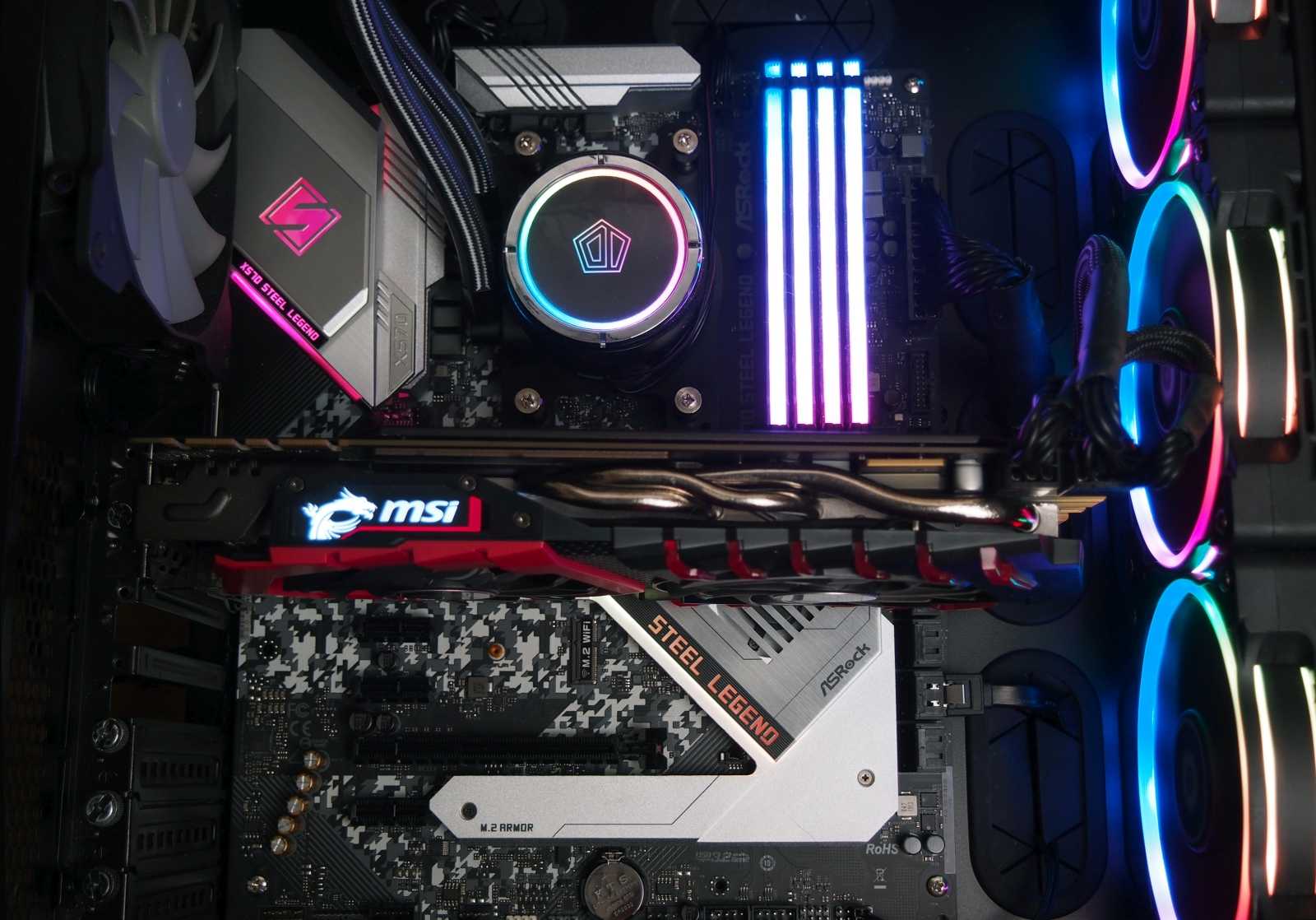

В корпусе Corsair 540 Air материнская плата X570 Steel Legend приняла следующий вид.

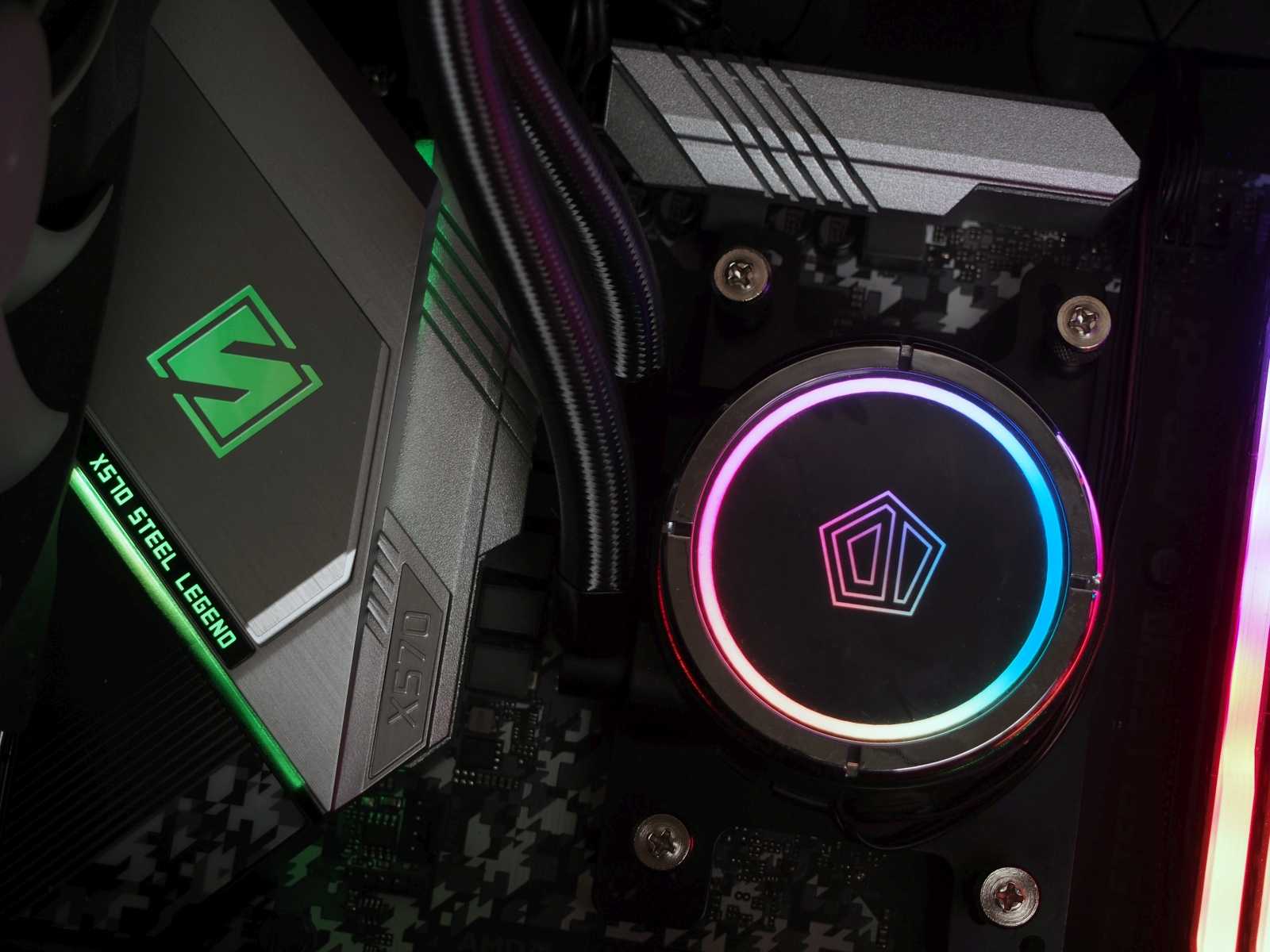

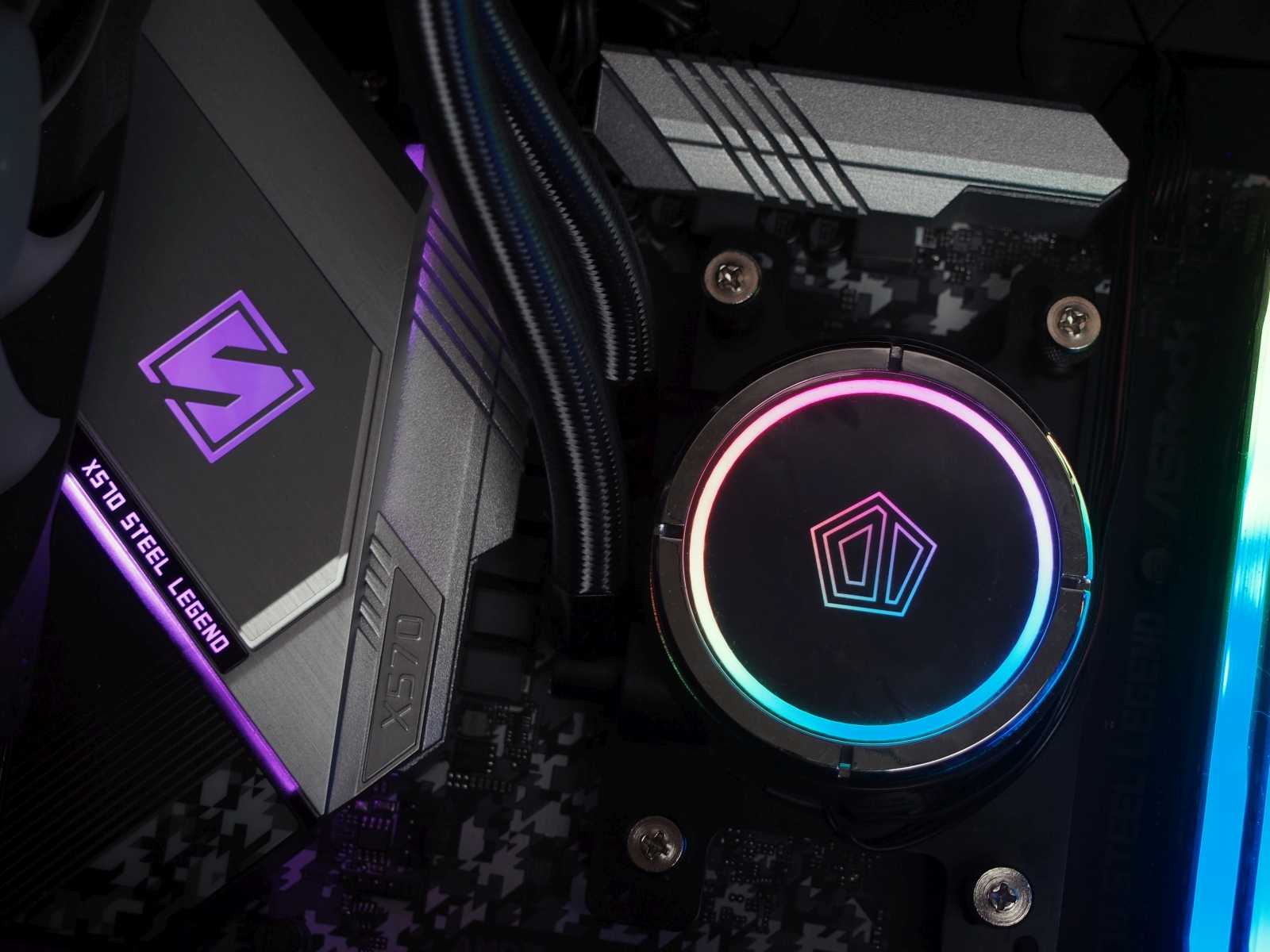

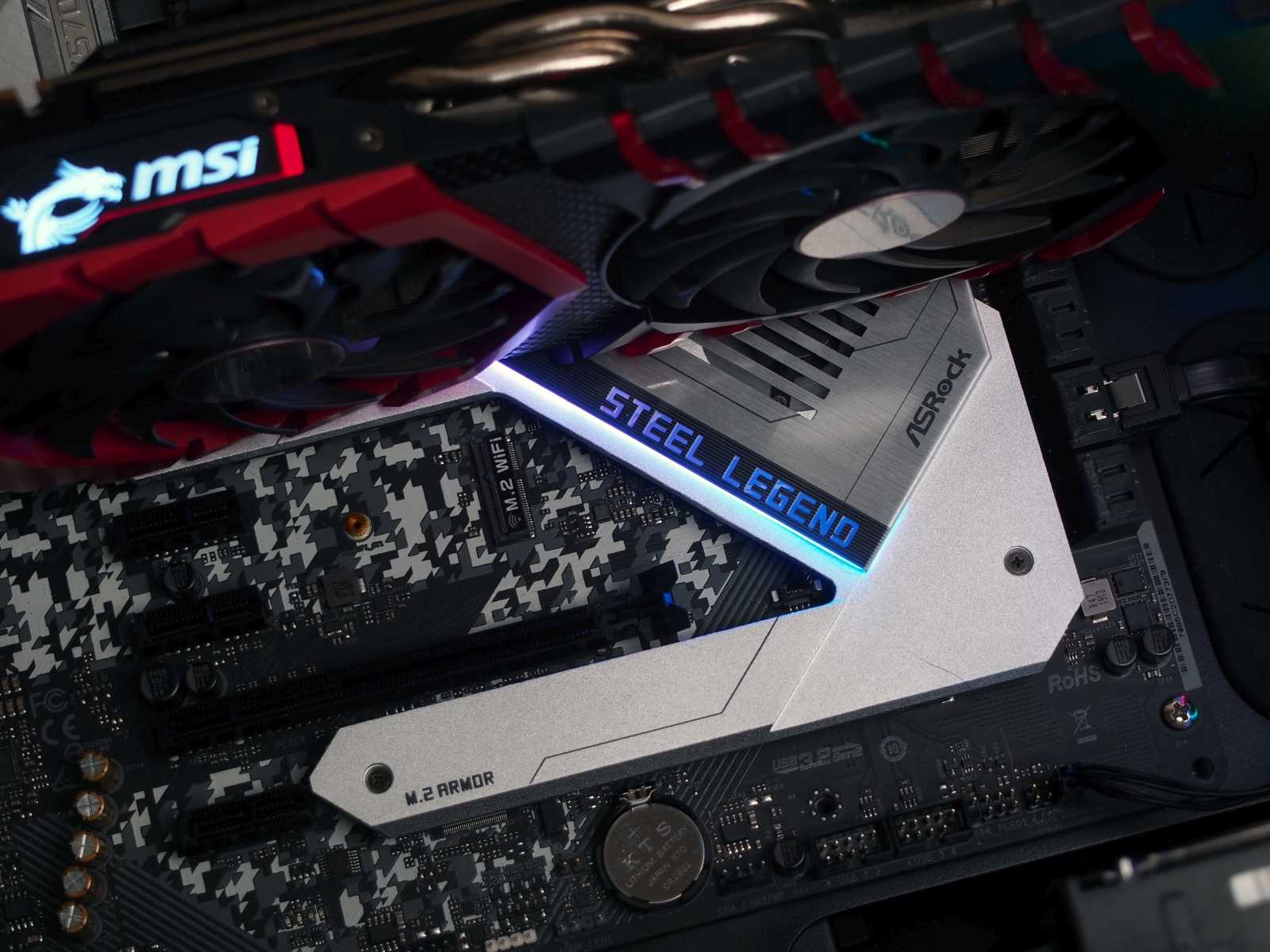

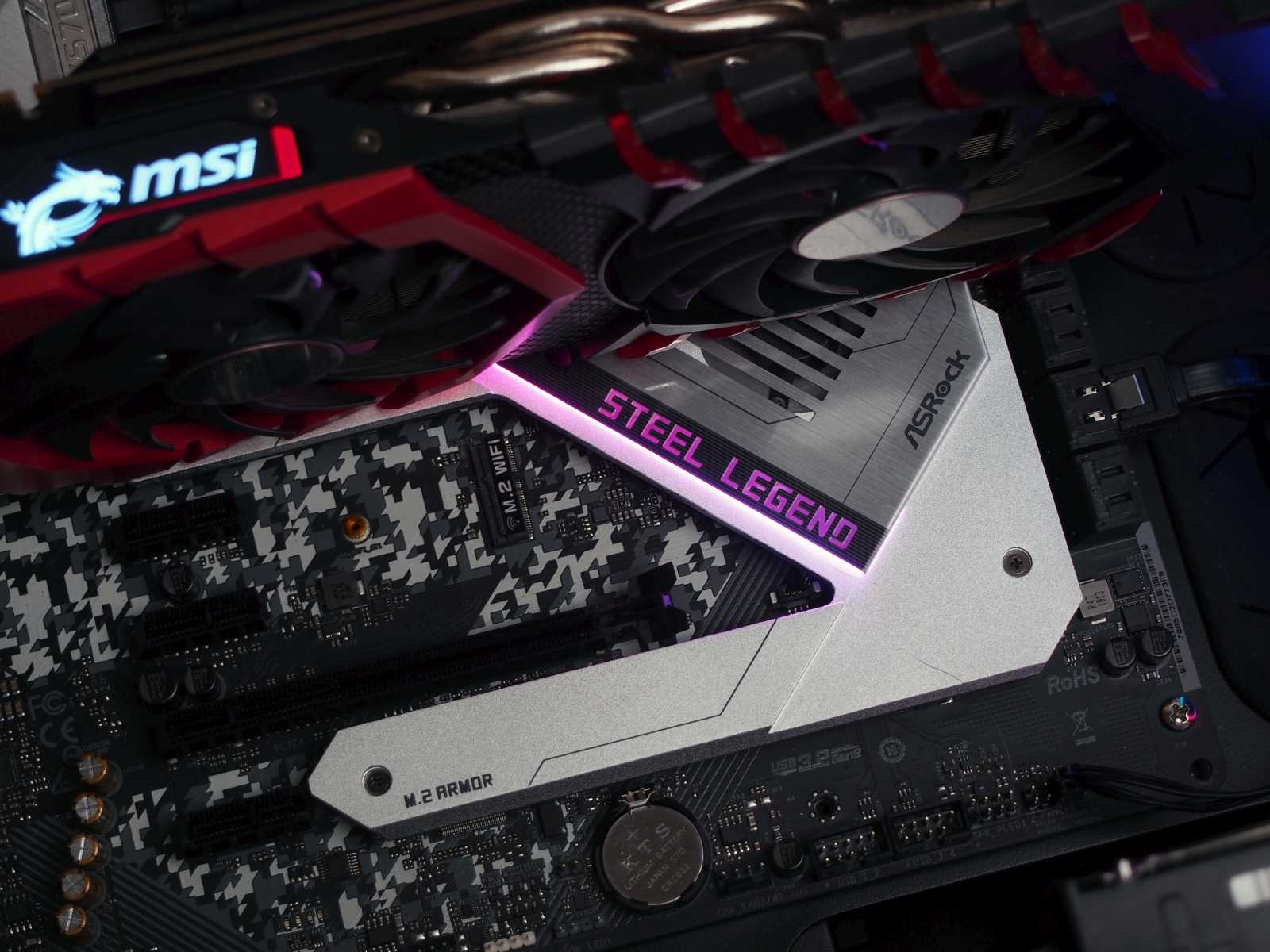

Не последнее значение в конструкции X570 Steel Legend имеет RGB-подсветка материнской платы. Она реализована на корпусе радиатора накопителей и на декоративной панели возле радиатора VRM. Смотрится подсветка очень выразительно и ярко.
Технические характеристики и оснащение
Вскользь пройдусь по самым явным фактам. Extreme4 – мать на чипсете X570, поддерживает PCI Express 4.0, до 128 ГБ оперативной памяти через четыре слота DDR4, если использовать плашки высокой плотности, а также – память с коррекцией ошибок, она же ECC.
Среди поддерживаемых процессоров – второе поколение Ryzen, третье поколение Ryzen, а в будущем – что уже подтверждено AMD на текущий момент – и четвёртое поколение Ryzen. Без поддержки осталось почти всё первое поколение, включая Athlon и APU
Однако же обратите внимание – Ryzen 5 1600 поддерживается!
Форм-фактор материнки – ATX, количество полноразмерных 16x разъёмов PCIe – два. Ещё есть три однолинейних PCIe, а также два M.2 с ключом M под накопители. Верхний – под PCIe, нижний – под PCIe и SATA3.
Оба слота поддерживают PCIe 4.0, и, насколько мне известно, ни один из занятых не отрубает разъёмы SATA3, которых у материнки всего восемь. Есть, кстати, и поддержка Crossfire, а верхний слот PCIe – армированный.
Помимо этого всего добра, есть ещё разъём под M.2 с ключом E, для беспроводных сетевых плат а-ля Intel Wireless AC-9260. В более премиальных материнских платах они идут в комплекте вместе с массивной внешней антенной, но в Extreme4 такого нет.
Ну и по мелочам. Сетевой контроллер – гигабитный Intel I211AT прямиком из 2012 года, зато с поддержкой Wake-On-Lan. На панели разъёмов сзади имеем шесть USB 3.2 Gen1 Type-A, один USB 3.2 Gen2 Type-C, аудиоразъёмы вместе с моим заклятым другом S/PDIF, PS/2 и HDMI. Последний – версии 2.0 с поддержкой HDR.
Питание процессора 10-фазное, конденсаторы 60А, мосфеты Vishay, восемь штук SiC634 и пара SiC632.
Всё это добро помещено под пару массивных радиаторов. В роли ШИМ-контроллера – Intersil ISL 69147, о семи фазах. Почему фаз семь, но их восемь плюс две? См. первый абзац материала.
Возможности BIOS
Оболочка BIOS материнской платы X570 Steel Legend оформлена в привычном для компании ASRock корпоративном стиле. Приятным сюрпризом для нас стала поддержка разрешения FullHD, что явно прибавило в детализации и качестве интерфейса настроек. Пользователя встречает раздел «Main», в котором отображается информация о версии BIOS, модели установленного процессора, количества и частоты оперативной памяти.

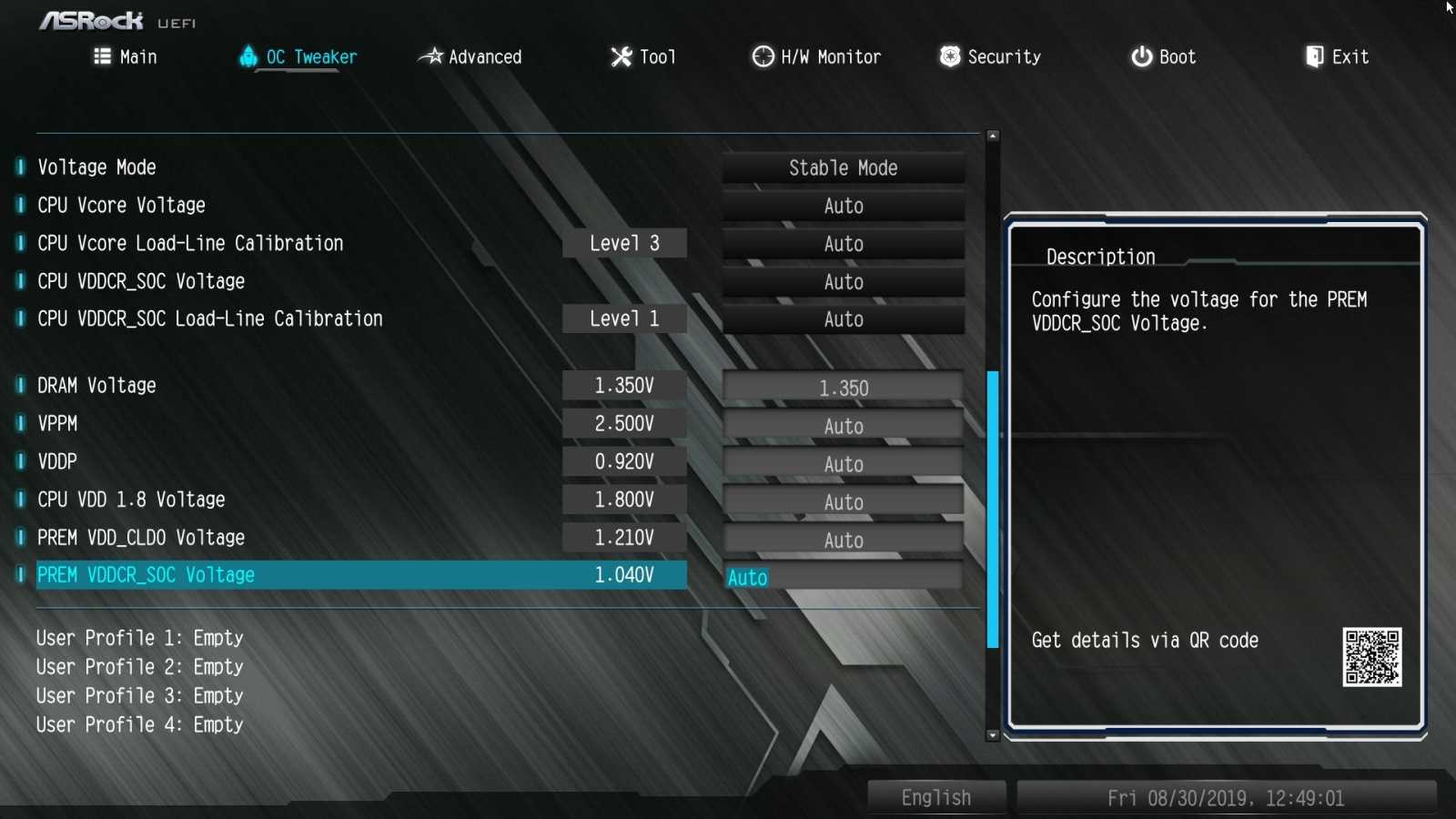

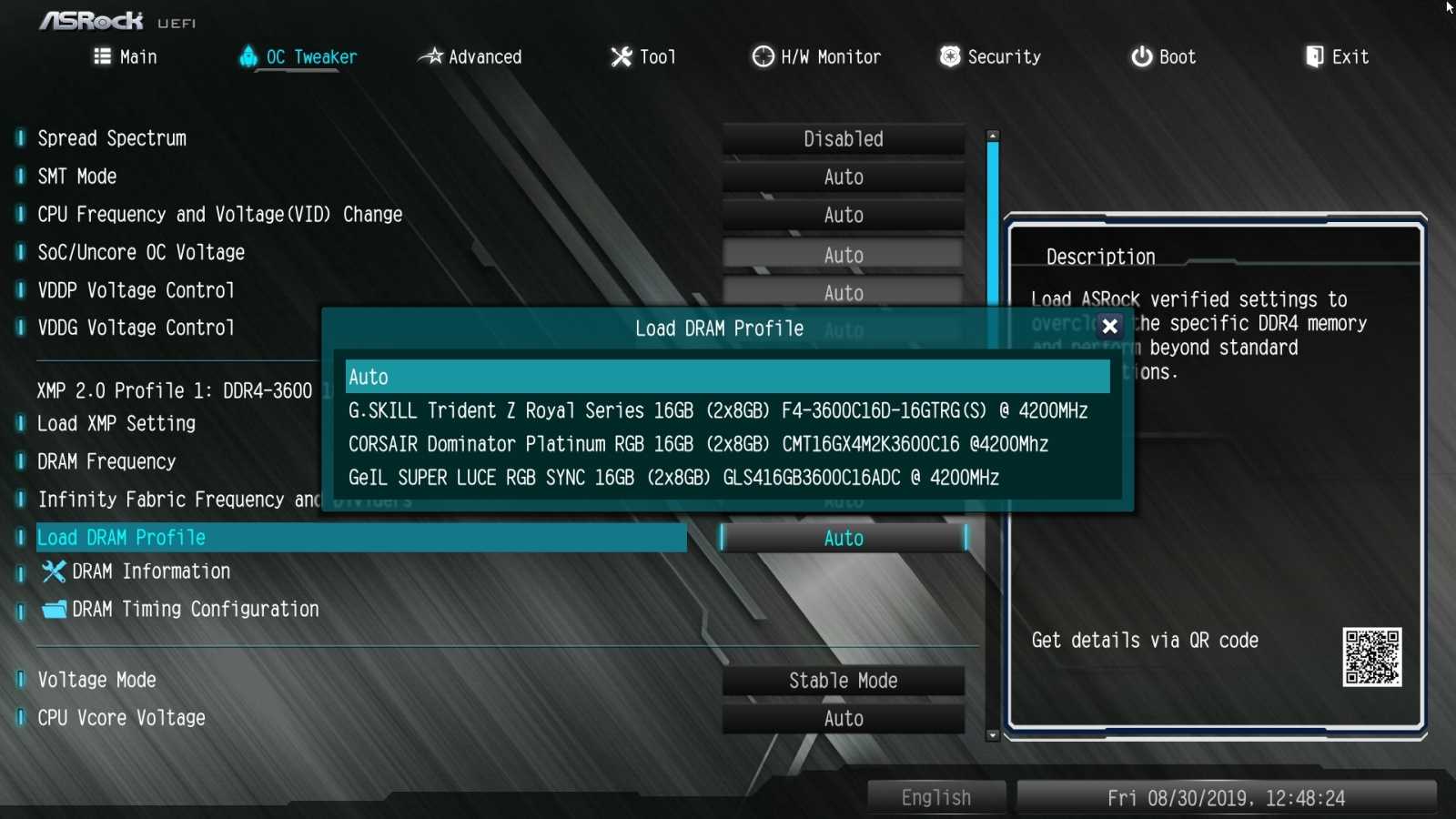

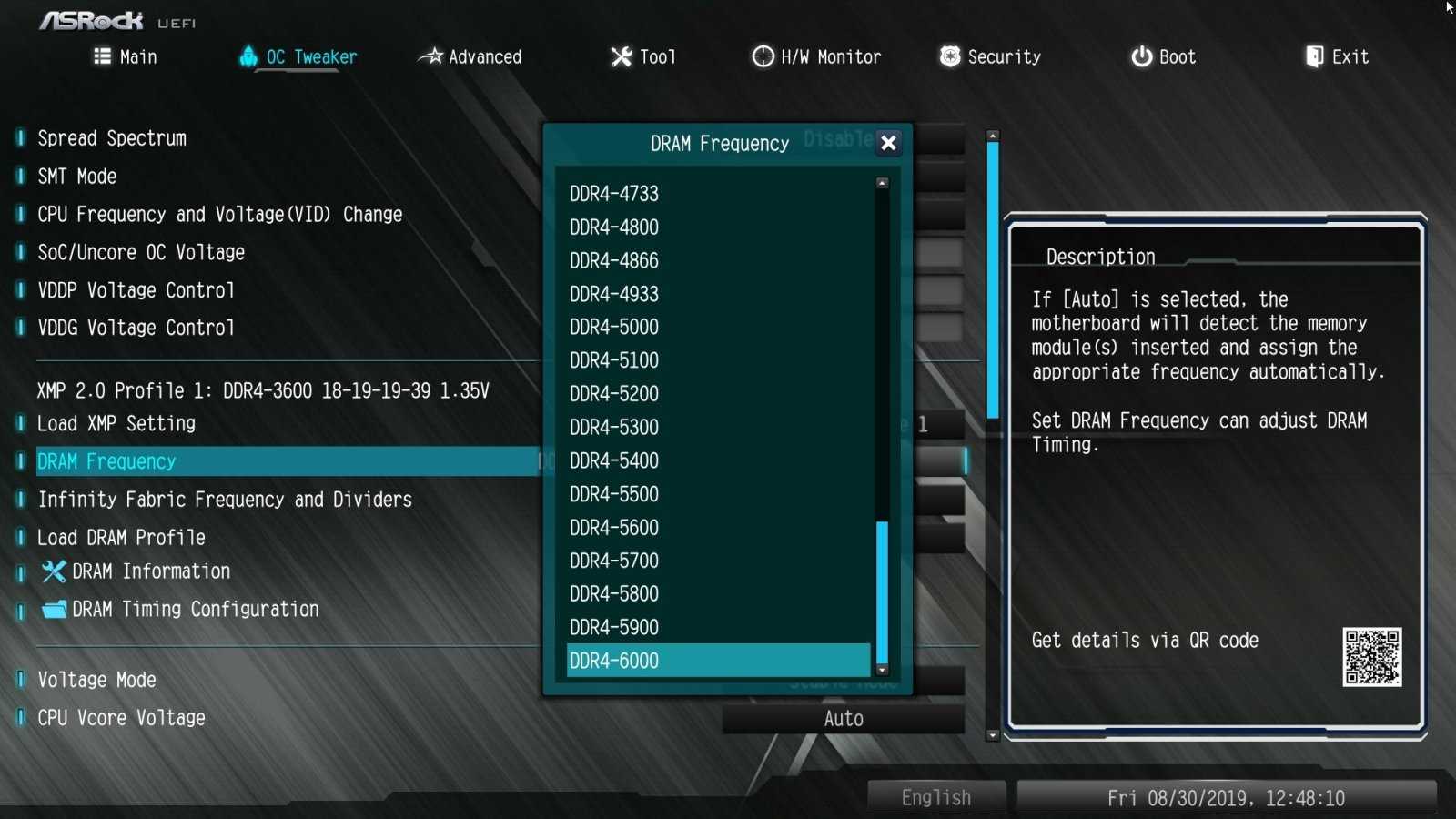

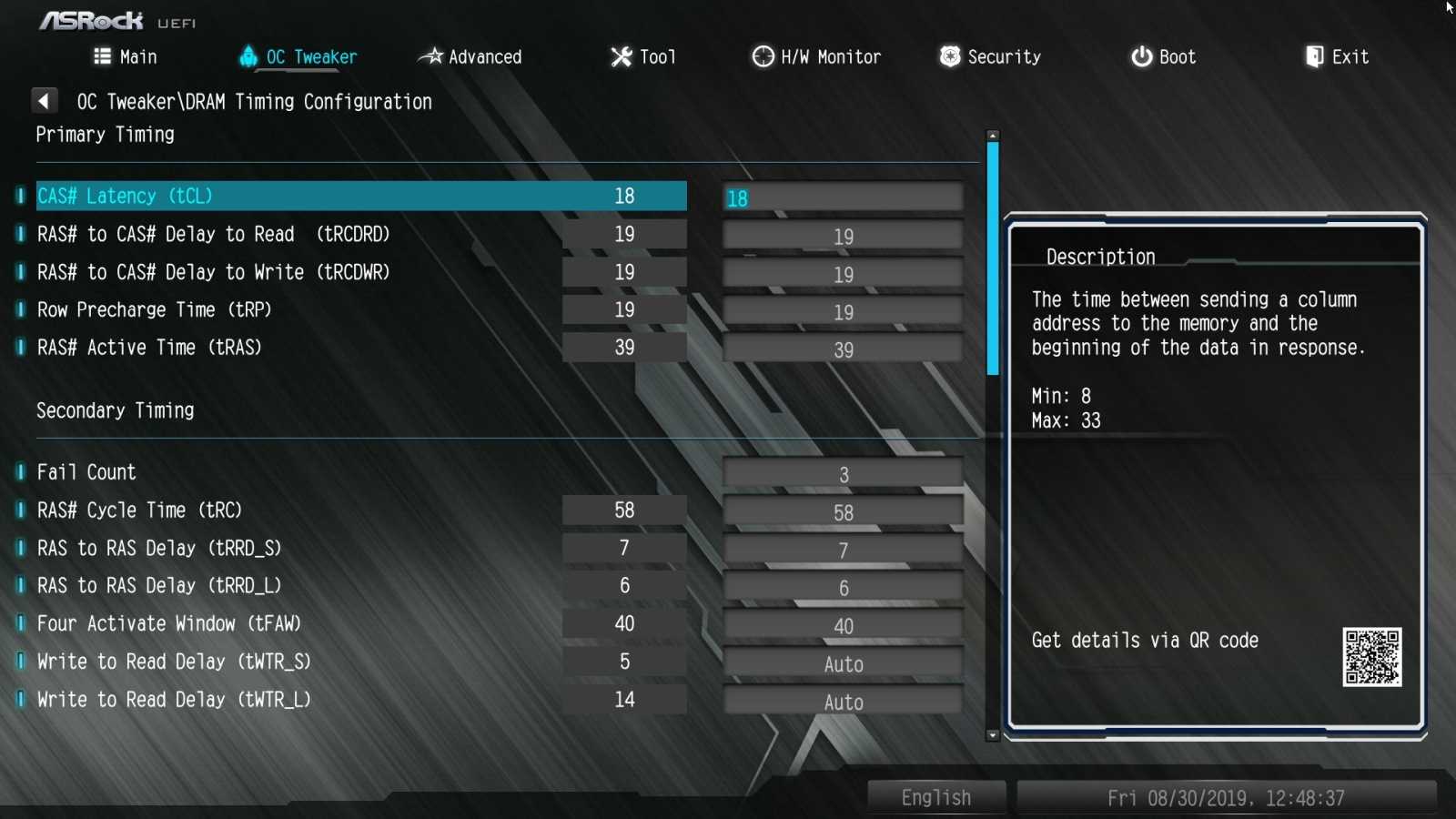

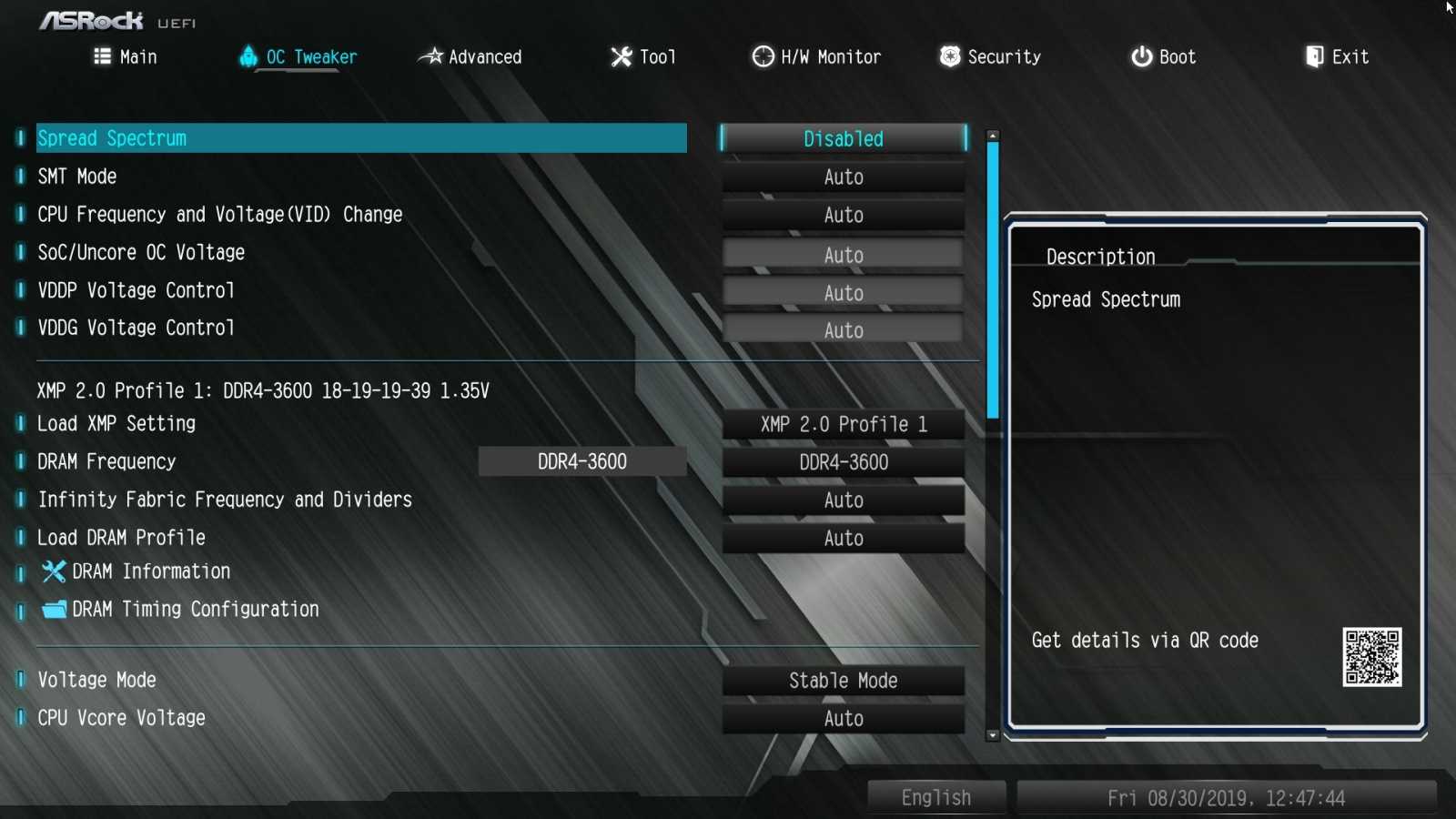

Основные возможности для ручного разгона процессора и оперативной памяти собраны в разделе «OC Tweaker». Для некоторых наиболее известных оверклокерам комплектов памяти есть даже готовые профили разгона.

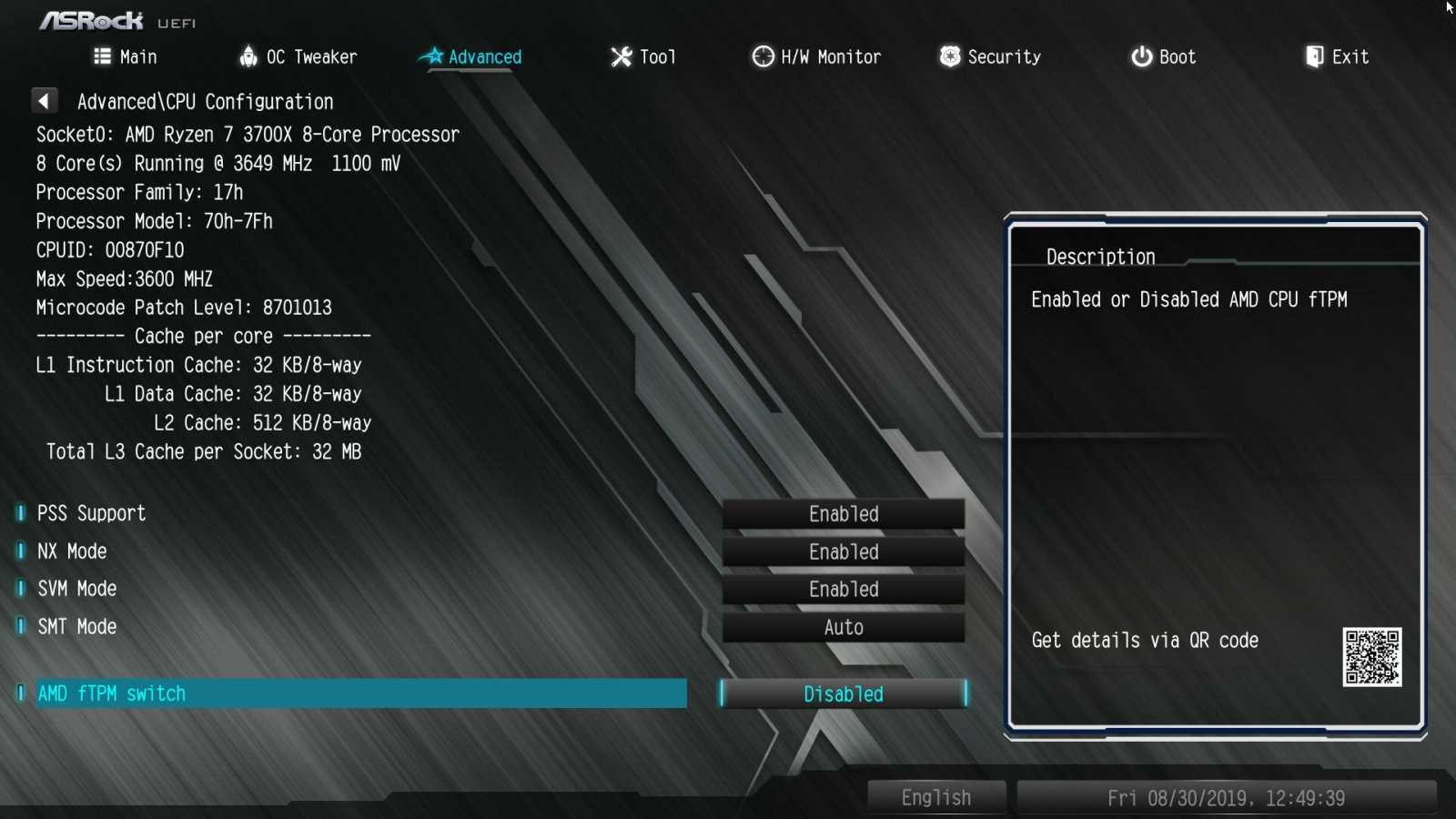

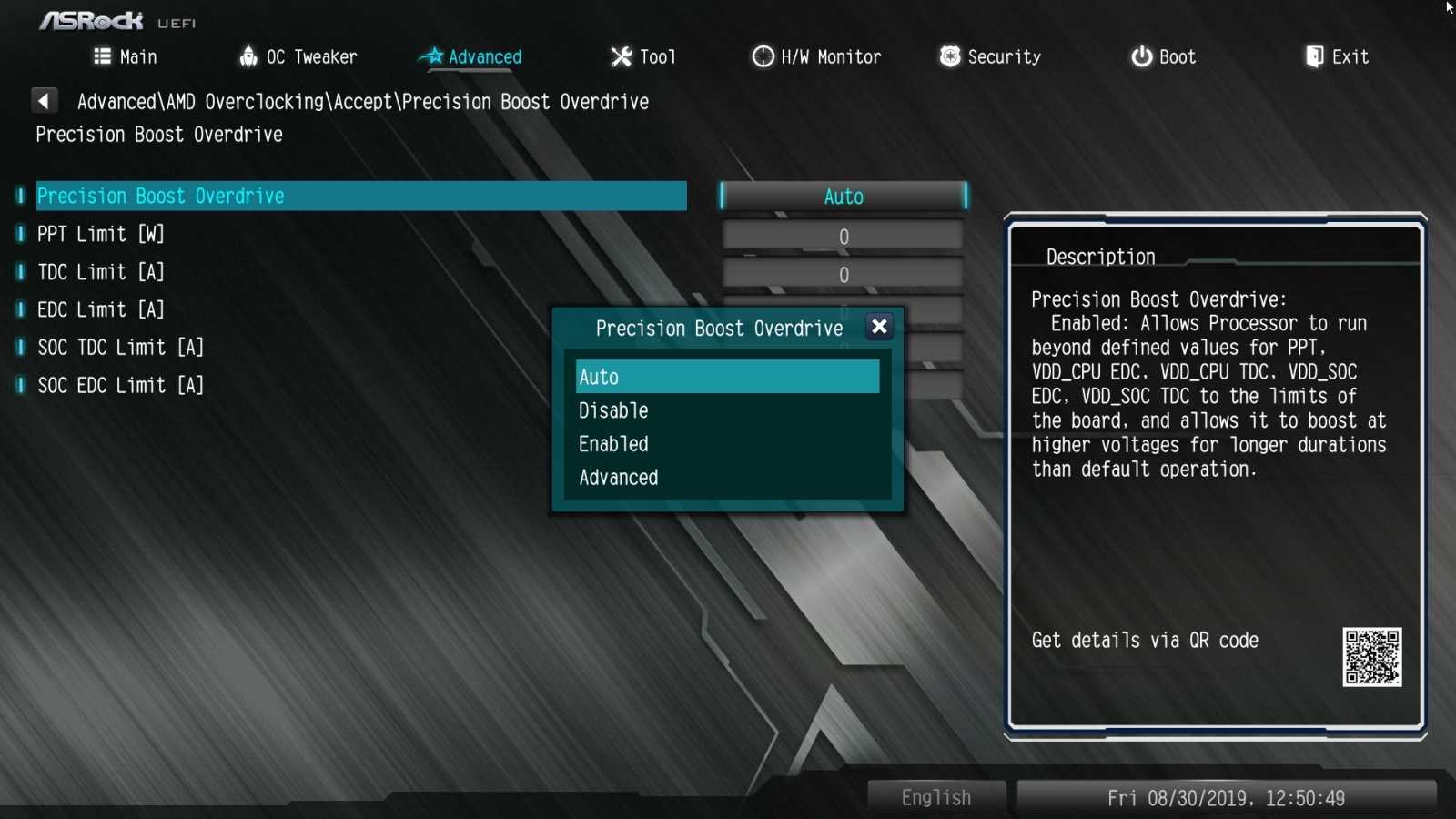

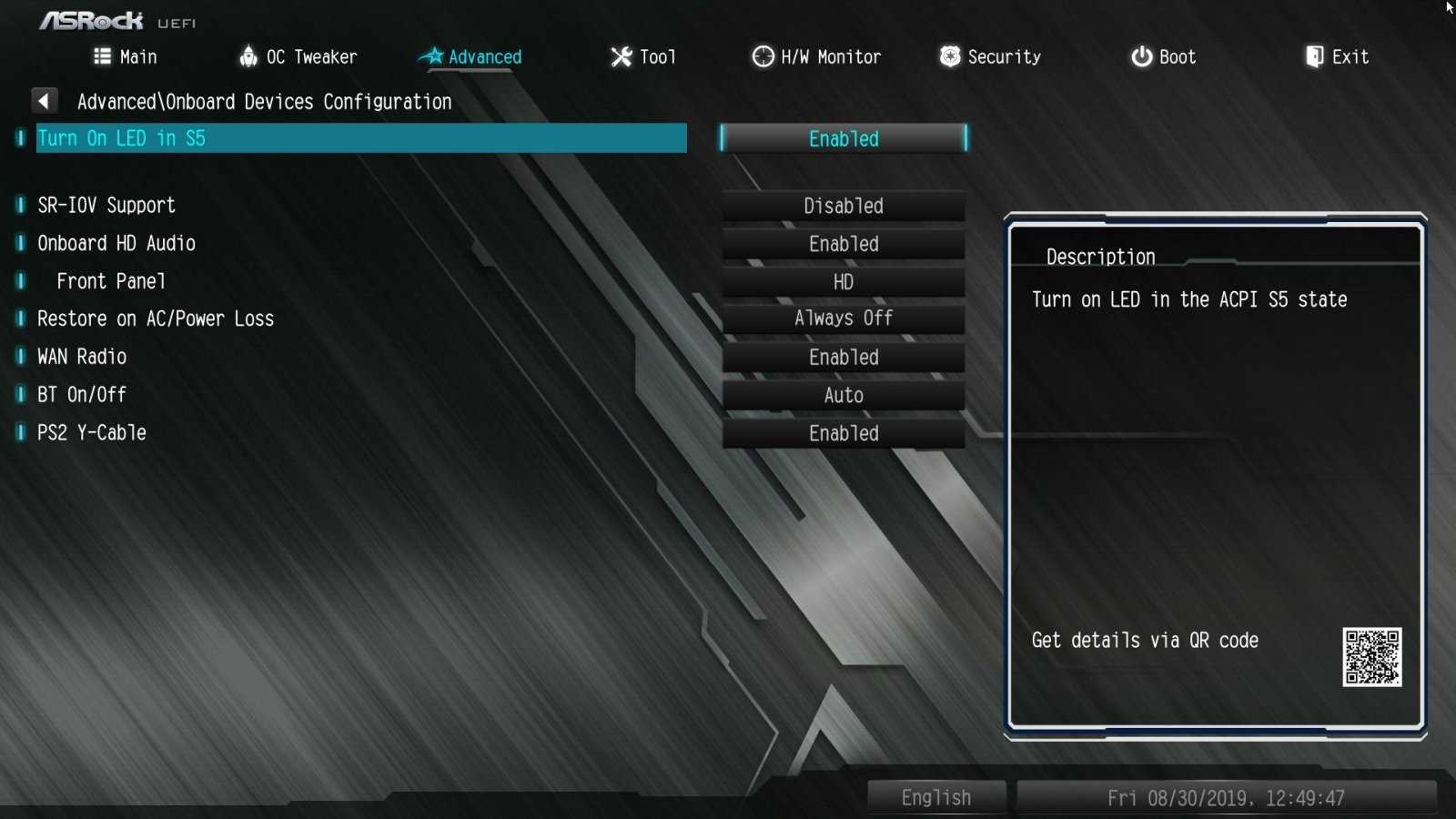

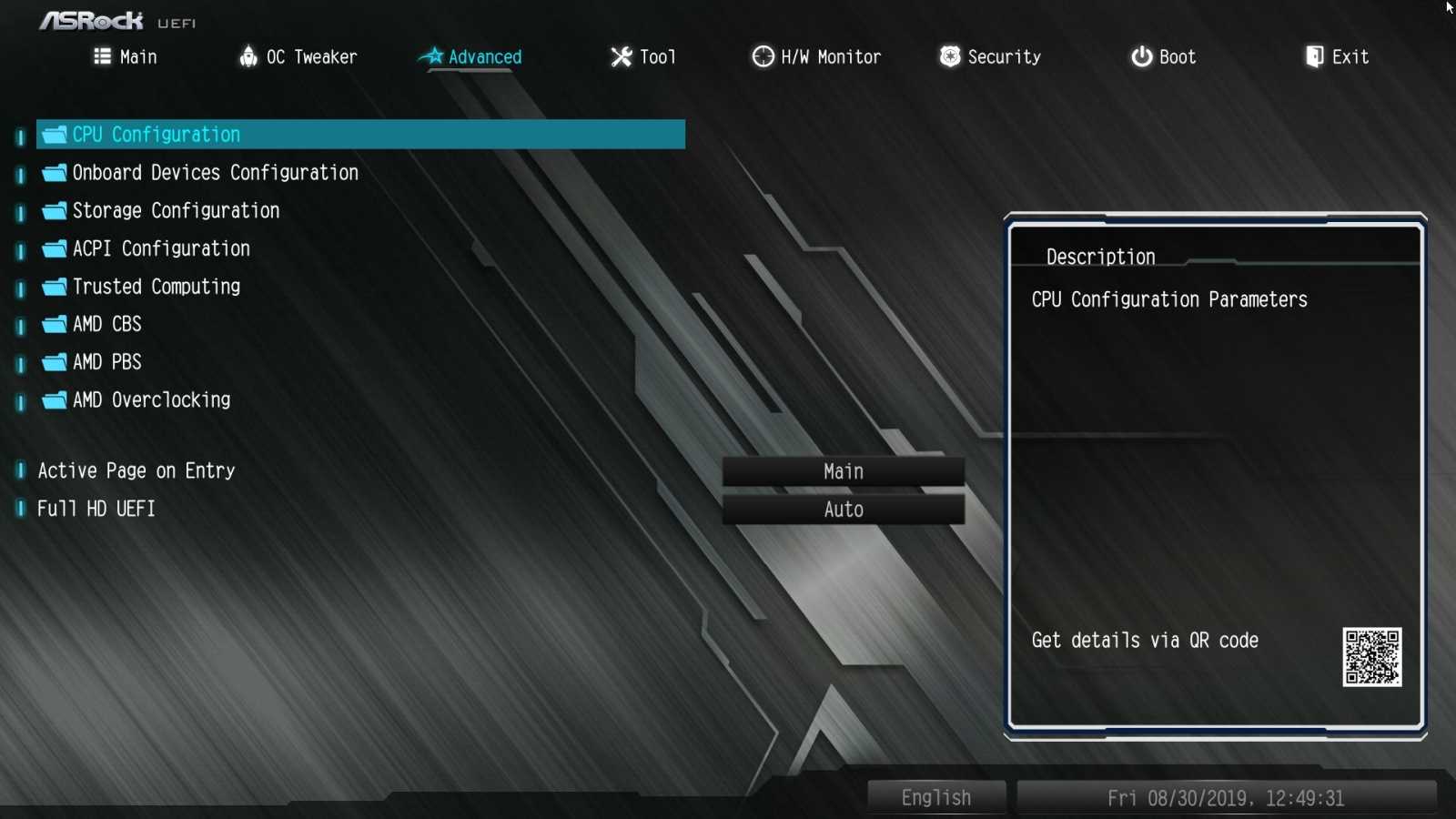

Часть настроек для работы системы сосредоточена в разделе «Advanced». В нем же находятся и опции PBO, от которых зависит производительность центрального процессора.

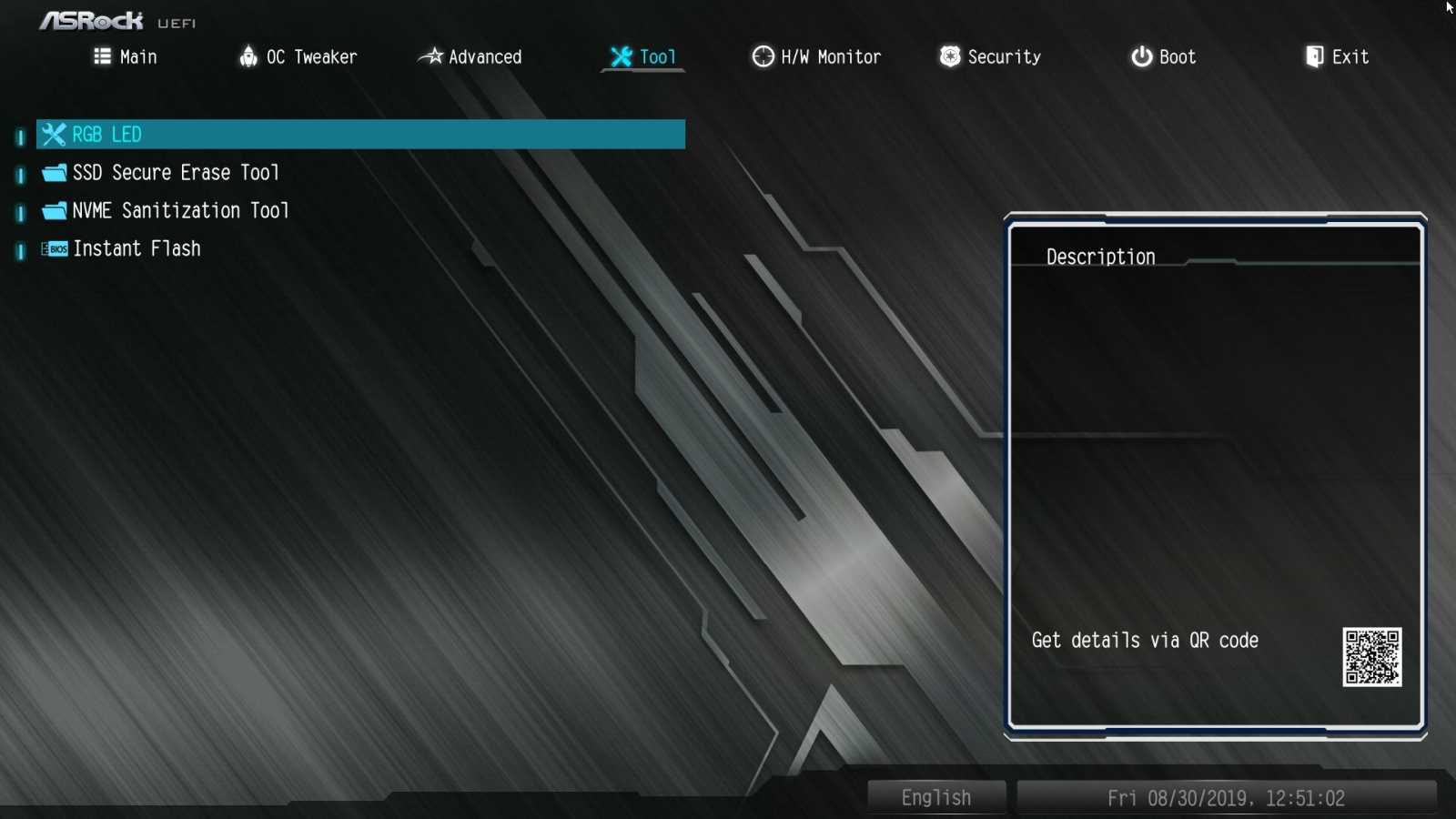

Раздел «Tool» вобрал в себя сервисные настройки материнской платы, включающие работу RGB-подсветки, операции с накопителями и обновление прошивки BIOS.

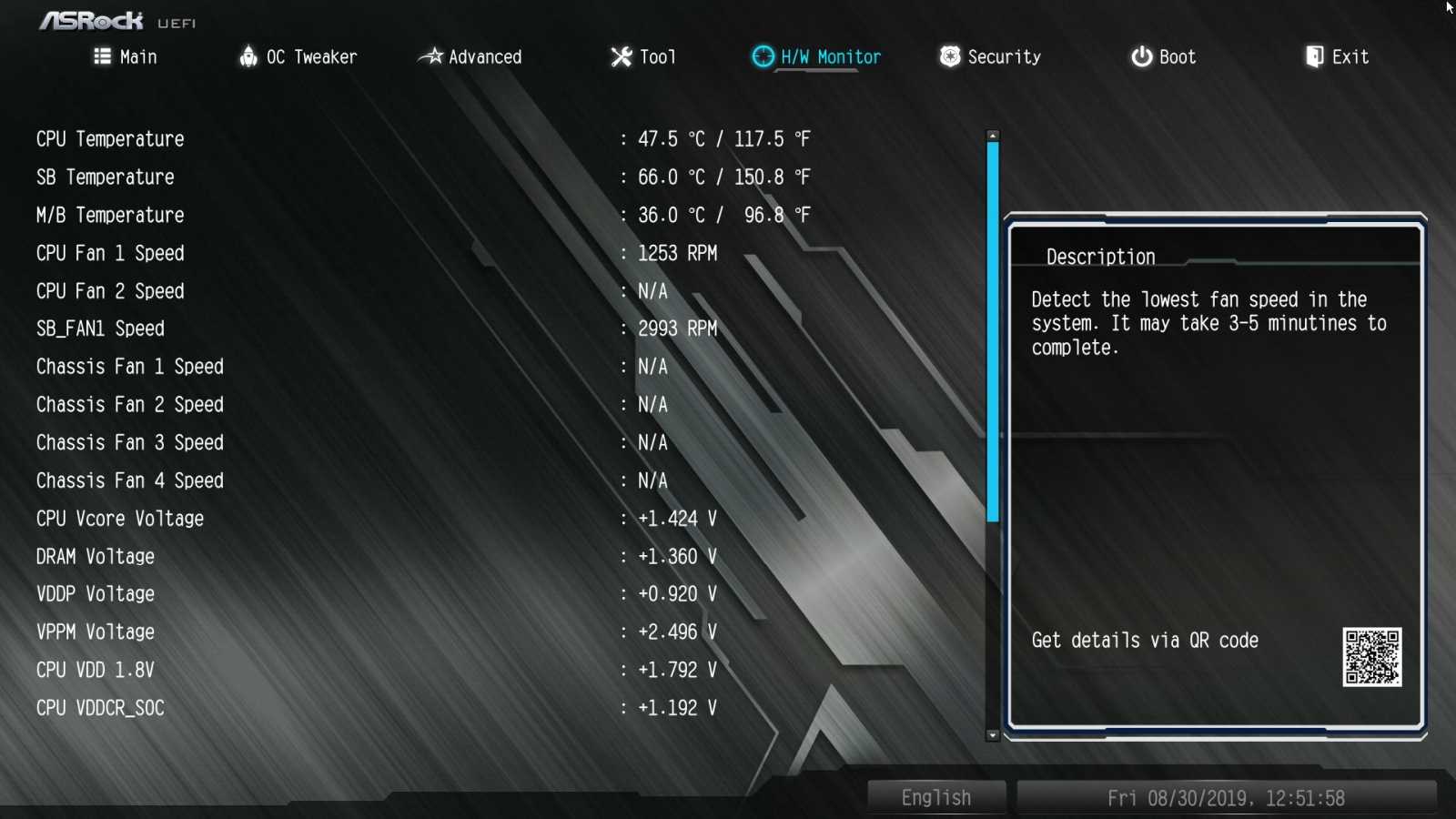

Еще одним значимым разделом настроек в интерфейсе BIOS платы X570 Steel Legend является «H/W Monitor». В нем реализован не только мониторинг текущих температур, напряжений и скоростей вращений вентиляторов, но и управление последними. Допускается тонкая настройка работы вентиляторов в зависимости от температуры компонентов системы.
Особенности эксплуатации ASRock X570 Extreme4
Первое и главное, на что обращаешь внимание – на целостный радиатор
Когда ты собрал компьютер один раз и больше его не трогаешь месяцами, это не так важно. Но если ты тестируешь накопители, меняешь их раз в неделю – то тебе нужно снять видеокарту, отсоединив её полностью, после – открутить три винтика и аккуратно отсоединить кабель подсветки радиатора
Поставить накопитель, аккуратно прижать его радиатором, не забыв соединить подсветку, и провернуть всё обратно.
Решением было бы сделать радиатор модульным, чтобы хотя бы один М.2 был доступен без геморройных манипуляций. Ну или отрезать кусок радиатора лазером, о чём я на полном серьёзе думал. Или же добыть себе AIC-плату в PCIe x16, вроде ASUS Hyper M.2, что тоже вариант.
Самая спорная часть X570 – южный мост, который даже при работе без устройств PCIe 4.0 в системе нагревается до 80 градусов С АКТИВНЫМ вентилятором. Что будет, когда я установлю в систему накопитель PCIe 4.0, я думать немножечко боюсь.
Ещё одна странность – щиток на переднюю панель. Который прикручен снизу материнской платы. Казалось бы, ладно, как хотите, это не то, чтобы очень удобно – но хотя бы потерять его будет сложно. НО! Винтики, крепящие щиток, имеют широкую шляпку Philips. ВСЕ остальные винтики на материнке – такую же, но чуть-чуть более узкую. И пока я соображал это, чуть не убил шляпку неправильным битом.
Ну и пройдусь по утилитам. Знаете, как называется ASRock Motherboard Utility на страничке загрузки? ASRock Motherboard Utility. А знаете, как она же называется в системе? A-Tuning! Как называется ASRock Polychrome RGB? ASRRGBLED! Как называется ASRock Restart to UEFI? Никогда не догадаетесь.
Так и будет, ASRock Restart to UEFI.
Почему так? А чёрт его знает… В общем, искать утилиты будете долго. И через иконку на рабочем столе, естественно, их не найдёшь, в связи с отсутствием иконки на рабочем столе, разумеется! Похвалю, впрочем, A-Tuning, которая позволяет настроить скорость процессорных вентиляторов.
Итоги по ASRock X570 Extreme4
Материнка перспективная. Да, её не назовёшь ультра-доступной, но X570 Extreme4 отлично подойдёт для геймерской сборки с какой-нибудь предфлагманской видеокартой, да с RGB-компонентами, чтобы всё сияло новогодней ёлкой. Плюс Thunderbolt 3 через расширение, лишний повод вложиться в больше ядер и современные стандарты передачи данных.
При этом, ASRock чудит не только в хороших местах, и о схеме питания материнки я ещё долго буду вспоминать “незлым тихим словом”. А про наименования утилит – ещё каким злым! Это, на самом деле, мелочи – и они не помешают мне дать мою рекомендацию ASRock X570 Extreme4.
