Штиль is550

Индикация

1. «Норма» — светится зеленым при нормальной работе стабилизатора, входное напряжение в пределах нормы, выходное напряжение стабилизировано.
2. «Перегрузка/Перегрев» — светится красным при перегрузке стабилизатора либо при перегреве. Перегрузка происходит при подключении приборов мощностью более 400Вт. либо прибора с высокими пусковыми токами, превышающими мощность стабилизатора. Перегрев может произойти при плохой конвекции стабилизатора, при закупоривании конвекционных отверстий стабилизатора, при наличии большого количества пыли внутри корпуса, при прямом попадании солнечных лучей на стабилизатор.
3. «Uвх {amp}lt;90В» — светится красным при входном напряжении менее 90 Вольт.
4. «Uвх {amp}gt;310В» — светится красным при входном напряжении более 310 Вольт.

Стабилизация

Тип стабилизатора

с двойным преобразованием

Активная мощность

4.50 кВт

Полная мощность

5 кВ·А

Тип входного напряжения

однофазное (220 В, 230 В)

Входное рабочее напряжение

90-310 В

Входное предельное напряжение

90-310 В

Точность стабилизации

2%

Выходное напряжение

216-224 В

КПД

97%

Входная частота

43-57 Гц

Форма выходного сигнала

синусоида без искажений

Защита

от короткого замыкания, от перегрева, от повышенного напряжения, от помех

Тест Штиль ИнСтаб iS550 на перегрузку и короткое замыкание

Штиль ИнСтаб iS550 имеет небольшой корпус и вес, мгновенную реакцию на входное напряжение.
Стабилизатор абсолютно бесшумный, лишен вентилятора и имеет пассивное охлаждение.
Штиль ИнСтаб iS550 также исправляет форму сигнала напряжения, что актуально при работе с генераторами переменного тока,
которые обычно не могут обеспечить качество выходного напряжения.

Результаты тестирования

По результатам тестирования очень порадовало качество сборки, которое постоянно улучшается у производителя.
Выглядит стабилизатор изнутри очень добротно и качественно.
С заземлением всё в порядке, все возможные токоведущие части корпуса хорошо заземлены.

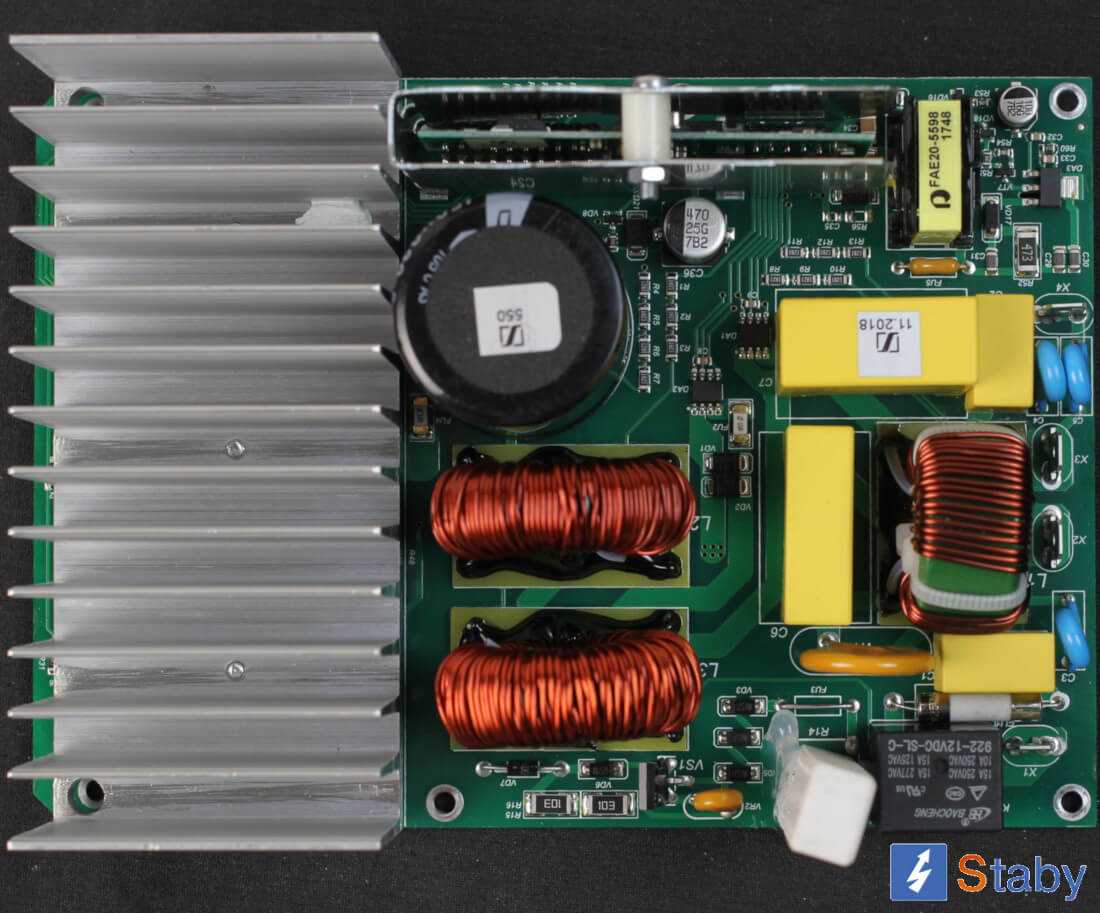

Печатная плата сделана из двухстороннего текстолита зеленого цвета. Монтаж выполнен качественно, путем автоматический сборки.
На плате расположен радиатор, и закреплен посредством трех винтов. В радиаторе выполнено сверление и нарезана внутренняя резьба.

В связи с тем, что в стабилизаторе имеется конденсатор большой емкости, то предусмотрена система плавного пуска,
исключающая возникновение больших токов в цепи.
В цепях установлен симистор BT148-600R. Недалеко от него мы видим большой керамический резистор 10 Вт 68 Ом, служащий ограничителем тока,
чтобы не сжечь симистор. Недалеко от резистора установлено реле с маркировкой 992-12VDC-SL-C от Ningbo Baocheng Electronics.
В выключенном состоянии стабилизатора по умолчанию замкнутые контакты так, чтобы при включении ток пошел через систему плавного пуска,
а затем происходит переключение реле на основную магистраль.

Более подробно с результатами независимого тестирования инверторного стабилизатора Штиль ИнСтаб iS550 вы можете ознакомиться
в блоге Сисадмина.

Если заглянуть внутрь корпуса, то увидим, что привычный тороидальный трансформатор здесь отсутствует.
Это значительно экономит пространство внутри и положительно сказывается на весе устройства.
Есть датчик температуры, отвечающий за защиту от перегрева.
Под радиатором находятся 6 транзисторов.
Плата с микроконтроллером спрятана за экран для защиты от наводок.
Специальный трансформатор является источником питания микроконтроллера.
Большой электролитный конденсатор на 330 микрофарад буферизирует входную энергию и является частью схемы корректора коэффициента мощности.
Резистор ограничивают ток заряда конденсатора в момент включения стабилизатора в сеть.
Это своего рода плавный пуск.
Также есть плавкие предохранители.
Варисторы на входе служат для защиты от высокочастотных помех или молний.
Есть группа, которая образуют входной фильтр и выходной.

5990тел. (495) 972-00-90

Самый популярный инверторый стабилизатор

Штиль Инстаб iS550 (230В) — популярная модель компактного электронного стабилизатора напряжения.
Выбор тех, кому требуется самое высокое качество напряжения.
Микропроцессор обеспечивает поступление к приборам синусоидального напряжения, преобразованного из постоянного в переменное с высокой точностью.
Отличает модель и внушительный разброс возможных напряжений — от 90 до 310 вольт.

Штиль Инстаб iS550 (230В) молниеносно справляется с любым уровнем входного напряжения и при скачках не наблюдаются какие-либо переходные процессы (например, моргание ламп).

Штиль Инстаб iS550 (230В) имеет светодиодную индикацию, которая отражает норму, перегрузку и входное напряжение. У моделей большей мощности, например,
Инстаб 1000, имеется уже светодиодный дисплей, отображающий расширенный ряд сетевых параметров.

Особенности

Время реакции стабилизаторов серии ИнСтаб на изменение входного напряжения равно 0 мс. Это достигается за счет использования схемы двойного преобразования. Основными частями стабилизатора являются выпрямитель и инвертор. Выпрямитель преобразует входное переменное напряжение в постоянное, затем инвертор преобразует постоянное напряжение в переменное стабилизированное 220В с чистой синусоидой.

Благодаря встроенному накопителю энергии стабилизатор ИнСтаб способен питать нагрузку стабилизированным напряжением на протяжении 200мс при полном кратковременном пропадании напряжения в сети.

Инверторный стабилизатор Штиль ИнСтаб IS550 является бесшумным за счет безвентиляторного способа охлаждения и отсутствия механических переключений.
