Технические характеристики модели Штиль ИнСтаб IS7000
| Количество фаз: | однофазный |
|---|---|
| Тип стабилизатора: | инверторный |
| Номинальная полная мощность: | 7 кВА |
| Номинальная активная мощность: | 5 кВт |
| Диапазон входных напряжений: | 90-310 вольт |
| Номинальное выходное напряжение: | 216-224 вольт |
| Погрешность стабилизации напряжения: | 220 -2% |
| Диапазон входной частоты: | 43-57 Герц |
| Коэффициент мощности нагрузки: | 0,99 |
| Допустимая перегрузка: | 150% не менее 5 сек |
| Искажение формы сигнала: | без искажения |
| Форма напряжения на выходе: | чистая синусоида |
| Тип электронных ключей: | IGBT-транзисторы с микропроцессорным управлением |
| Индикация: | ЖК-дисплей |
| Охлаждение: | принудительное |
| Режим работы: | непрерывный |
| Защита от короткого замыкания: | есть |
| Защита от перегрузки: | есть |
| Защита от пониженного напряжения: | есть |
| Защита от повышенного напряжения: | есть |
| Защита от перегрева: | есть |
| Входной корректор мощности: | есть |
| Входной корректор формы напряжения: | есть |
| Фильтрация высокочастотных помех: | есть |
| Способ подключения: | клеммная колодка |
| КПД: | 96% |
| Габаритные размеры: | 353x366x103 мм |
| Вес стабилизатора: | 9 кг |
| Температурный диапазон работы: | 5 C … 40 C |
| Гарантийный срок: | 2 года |
| Другие модели из серии Инстаб: | 2500,3500,5000,10000,12000 ВА |
- Назначение основных компонентов изделия:
- входной и выходной фильтры обеспечивают защиту нагрузки и сети
от помех; - преобразователь, состоящий из выпрямителя и инвертора, производит
двойное преобразование поступающего из сети напряжения и обеспечивает
питание нагрузки стабилизированным выходным напряжением
синусоидальной формы. В состав выпрямителя входит корректор
коэффициента мощности, который обеспечивает отсутствие искажений
входной сети при нелинейной нагрузке; - автоматический байпас служит для питания нагрузки напрямую от
сети, в обход преобразователя. Включение данного компонента
осуществляется автоматически при выходе из строя одного из внутренних
элементов стабилизатора или при превышении нагрузкой номинальной
выходной мощности стабилизатора.
- Ниже приведены габаритные размеры, компоненты передней и боковых панелей
стабилизаторов Штиль ИнСтаб IS7000 - ЖК-дисплей со светодиодными индикаторами и кнопкой выбора
отображаемой информации; - кронштейн для крепления на ровную вертикальную поверхность;
- вентилятор;
- автоматический выключатель «Байпас»;
- автоматический выключатель «Сеть»;
- выводы для подключения входной сети переменного тока и нагрузки
Если же наоборот, то стабилизатор пропускает напряжение транзитом без изменения его формы и уровня
Важно здесь отметить, что при автоматическом включении режима «байпас» стабилизатор продолжает защищать подключенные к нему электроприборы.
До тех пор, пока входное напряжение не выйдет за рамки диапазона 187-245 вольт
Иначе произойдет автоматическое отключение нагрузки.В том случае, если вы вручную включили режим «байпас», то защита от низкого и высокого напряжения отсутствует.
На ваши электроприборы будет поступать то напряжение, которое идет от сети.Внизу расположена клеммная колодка для подключения стабилизатора к сети.
На тыльной стороне стабилизатора ничего не расположено.
Почти ничего. Только 2 прорези для того, чтобы вставить идущую в комплекте крепежную планку.
А еще 4 ножки, если вы предпочитаете горизонтальную установку вертикальной.
Если же напряжение опускается ниже, то нагрузка на стабилизатор должна быть снижена в зависимости от входного напряжения.
Например, при напряжении на входе в 135 вольт, допустимая нагрузка не должна превышать 80% от номинальной.
Если же входное напряжение упало до аномальных 90 вольт (редкость, но бывает и такое), то тогда выходная мощность составит лишь 60% от номинальной.
Технические характеристики модели Штиль ИнСтаб IS1000
| Количество фаз: | однофазный |
|---|---|
| Тип стабилизатора: | инверторный |
| Номинальная полная мощность: | 1 кВА |
| Номинальная активная мощность: | 750 Вт |
| Диапазон входных напряжений: | 90-310 вольт |
| Номинальное выходное напряжение: | 216-224 вольт |
| Погрешность стабилизации напряжения: | 220+-2% |
| Диапазон входной частоты: | 43-57 Герц |
| Коэффициент мощности нагрузки: | 0,99 |
| Допустимая перегрузка: | 150% не менее 5 сек |
| Искажение формы сигнала: | без искажения |
| Форма напряжения на выходе: | чистая синусоида |
| Тип электронных ключей: | IGBT-транзисторы с микропроцессорным управлением |
| Индикация: | ЖК-дисплей |
| Охлаждение: | принудительное |
| Режим работы: | непрерывный |
| Защита от короткого замыкания: | есть |
| Защита от перегрузки: | есть |
| Защита от пониженного напряжения: | есть |
| Защита от повышенного напряжения: | есть |
| Защита от перегрева: | есть |
| Входной корректор мощности: | есть |
| Входной корректор формы напряжения: | есть |
| Фильтрация высокочастотных помех: | есть |
| Способ подключения: | сетевой шнур 220В + 2 евророзетки |
| КПД: | 96% |
| Габаритные размеры: | 287х180х87 мм |
| Вес стабилизатора: | 3 кг |
| Температурный диапазон работы: | +5…+40 градусов |
| Гарантийный срок: | 2 года |
| Другие модели из серии Инстаб: |
, , , , ВА |
Шумят ли вентиляторы?
Теперь, что касается работы вентиляторов.
Производитель заявляет что у вентиляторов есть управляемая скорость вращения. Это правда.
Однако не стоит полагать, что стабилизатор будет совершенно бесшумно работать при небольшой нагрузке или её отсутствии.
Даже если электроприборы выключены и нагрузки нет, стабилизатор все равно продолжает свою работу анализирует напряжение и вентиляторы крутятся.
Поэтому не стоит устанавливать инверторный стабилизатор в жилом помещении, особенно в спальне.
Поговорим о недостатках
Теперь что касается недостатков.
В некоторых отзывах можно прочесть, что если установить стабилизатор ниже уровня глаз, то угол обзора будет ограниченным.
То есть вы можете не прочитать входное и выходное напряжение, отображающееся на дисплее стабилизатора, придётся наклоняться.
Но это мелочи.
Будут ли мигать лампочкой при работе со стабилизатором? Даже, если произойдет резкое включение мощного потребителя.
При кратковременной просадке напряжения лампочки могут помаргивать.
Но даже в этом случае выходное напряжение не будут выходить за рамки заявленного, то есть погрешность будет оставаться в пределах 2-х процентов.
Одним из недостатков также является некорректное отображение напряжения при небольшой нагрузке.
Например, когда мощность потребителя менее 200 ватт, то на дисплее могут отображаться небольшие случайные цифры или даже нулевые значения.
Основным недостатком данного стабилизатора является цена.
Львиную долю стоимости здесь играют не его компоненты, а технологии, сборка и отсутствие конкурентов.
Инвестиции в разработку наверняка окупятся, уровень производства подрастет и можно будет ожидать снижение стоимости.
Что касается сферы применения, то такая мощность подойдет по большей части для котлов, электронасосов и ряда другой маломощной техники.
Хотя с такой точностью и формой сигнала Инстаб подойдет еще и для высокоточной измерительной техники.
Итак, что мы имеем в итоге?
Инстаб — это абсолютная точность, мгновенная реакция на изменения в сети и очень широкий рабочий диапазон.
Таким образом, эти стабилизаторы на сегодняшний день можно без преувеличения назвать лучшими на рынке.

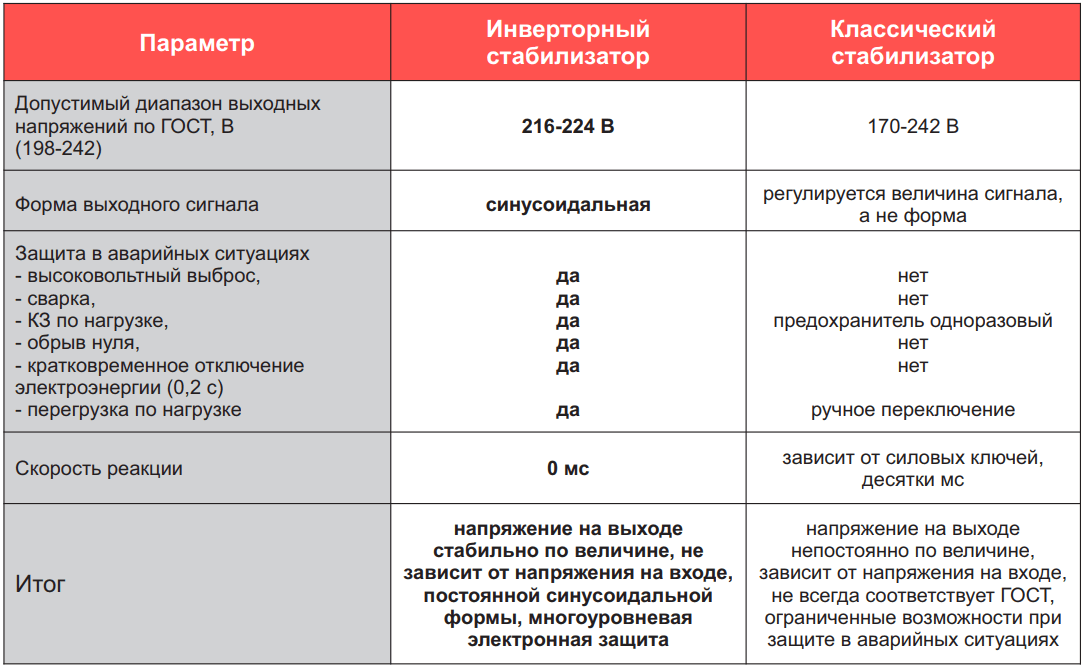

Сравнение инверторных стабилизаторов с классическими
Под понятием «классический стабилизатор» здесь понимаются широко распространённые релейные модели с подключением через сетевой шнур.
Как видим, сравнение явно не в их пользу.
9960тел. (495) 972-00-90
Дополнительными особенностями инверторных стабилизаторов напряжения Штиль ИнСтаб IS1000RT являются:
- Универсальное стоечное/напольное исполнение (позволяет устанавливать стабилизаторы как в виде отдельного напольного блока, так и размещать в стойке);
- Принудительное вентиляторное охлаждение с адаптивной скоростью вращения;
- Встроенная молниезащита (варистор 2 кВ, 1/50 мкс);
- Интеллектуальная защита нагрузки от неисправности и сбоев в работе стабилизатора;
- ЖК-дисплей со светодиодными индикаторами для отображения рабочего состояния системы, основных входных и выходных параметров стабилизатора;
- Наличие режима «байпас» – обеспечивает возможность питания потребителей в обход стабилизатора в случае перегрузки или поломки устройства;
- Коммуникационные интерфейсы (опция) для организации локального или удаленного мониторинга.
Основные преимущества
Главными преимуществами стабилизаторов напряжения «Штиль» серии «ИнСтаб» являются:
- мгновенная реакция на изменение входного напряжения (0 мс);
- идеальное синусоидальное выходное напряжение с высокой точностью стабилизации (±2%) в широком диапазоне колебаний и скачков входного напряжения (90 В – 310 В).
Эти преимущества, достигнутые благодаря применению уникального инновационного принципа двойного преобразования энергии, делают инверторные стабилизаторы «Штиль» самым эффективным и прогрессивным решением для стабилизации напряжения на сегодняшний день.
Все представленные модели стабилизаторов «Штиль» имеют сертификаты соответствия Таможенного союза (EAC) и европейский сертификат качества CE.
Выбирая стабилизатор «Штиль» серии «ИнСтаб», Вы получаете надежное и эффективное решение для стабилизации напряжения передового технологического класса, российского производства, с наилучшим соотношением цены и качества, оперативную сервисную поддержку и двухлетнюю гарантию.
Технические характеристики
| Общие | |
|---|---|
| Полная мощность, кВА: | 1 |
| Активная мощность, кВт: | 0,8 |
| Принцип стабилилизации: | инверторный (с двойным преобразованием) |
| Способ установки: | настенный |
| Страна производитель: | Россия |
| Входные характеристики | |
| Тип входной сети: | однофазная трехпроводная (L, N, PE) |
| Совместимость с генератором: | да |
| Номинальное входное напряжение, В: | 220/230 |
| Рабочий диапазон входного напряжения, В: | 165-310 при нагрузке 100%, 135-310 при нагрузке 80%, 90-310 при нагрузке 60% |
| Предельный диапазон входного напряжения, В: | 90-310 |
| Нижний порог отключения нагрузки, В: | 90 |
| Нижний порог подключения нагрузки, В: | 110 |
| Верхний порог отключения нагрузки, В: | 310 |
| Верхний порог подключения нагрузки, В: | 290 |
| Допустимый диапазон входного напряжения для работы автоматического байпаса, В: | 187-245 |
| Номинальная входная частота, Гц: | 50 |
| Допустимый диапазон входной частоты, Гц: | 43-57 |
| Входной коэффициент мощности: | 0,99 |
| Максимальный входной ток, А: | 4,9 |
| Потребляемая мощность в режиме холостого хода, Вт: | 30 |
| Плавный пуск: | да |
| Выходные характеристики | |
| Тип выходного напряжения: | однофазное |
| Номинальное выходное напряжение, В: | 220/230 |
| Точность стабилизации, %: | ±2 |
| Быстродействие, мс: | |
| Форма выходного напряжения: | чистая синусоида |
| Номинальная выходная частота, Гц: | 50 (отклонение частоты выходного напряжения определяется частотой сети) |
| Время автономной работы при отключении питания: | не более 200 мс |
| Максимальный выходной ток, А: | 4,5 |
| Коэффициент нелинейных искажений выходного напряжения, %: | |
| Крест-фактор: | 3:1 |
| Перегрузочная способность: | |
| КПД, %: | до 97 |
| Защита | |
| Перегрузка по выходу: | электронная защита c автовосстановлением |
| Короткое замыкание: | электронная защита c автовосстановлением |
| Перегрев: | электронная защита c автовосстановлением |
| Защита от импульсных перенапряжений: | варистор (2 кВ, 1/50 мкс) |
| Защита от высокочастотных помех: | 100 кГц — 30 МГц |
| Защита от аварии сети: | электронная защита c автовосстановлением |
| Защита от аварии стабилизатора: | электронная аварийная защита |
| Встроенный автоматический байпас: | да |
| Панель управления и интерфейсы | |
| ЖК-дисплей: | отображение рабочего состояния системы и основных входных и выходных параметров |
| Светодиодная индикация: | норма, авария |
| Подключение | |
| Входная сеть: | сетевой шнур с трёхполюсной вилкой |
| Нагрузка (выходные разъёмы): | F-type EURO розетка с заземлением (1 шт.) |
| Надежность и эксплуатационные характеристики | |
| Установка: | в помещении |
| Диапазон рабочей температуры, °С: | от +5 до +40 |
| Диапазон температуры хранения, °С: | от -40 до +40 |
| Тип охлаждения: | естественное (безвентиляторное) |
| Относительная влажность, %: | от 0 до 80 (без конденсата) |
| Рабочая высота, м: | до 3000 м над уровнем моря |
| Степень защиты от пыли и влаги: | IP20 |
| Срок службы, лет: | не менее 10 |
| Наработка на отказ, ч: | не менее 150000 |
| Гарантийный срок, мес: | 24 |
| Механические характеристики | |
| Габаритные размеры ВхШхГ (без упаковки), мм: | 300х187х78 |
| Масса, кг: | 3 |
| Цвет корпуса: | серый |
| Стандарты и сертификаты | |
| Сертификаты: | Сертификат соответствия таможенного союза (ЕАС) |
| Климатическое исполнение: | УХЛ 4.2 (ГОСТ 15150) |
Инверторный стабилизатор напряжения на 800 ватт
ИнСтаб — это современный стабилизатор с бестрансформаторной схемой двойного преобразования напряжения (онлайн) на современных IGBT-транзисторах с микропроцессорным управлением.
Благодаря высокопроизводительному микропроцессору данный инверторный стабилизатор гарантирует поступление на нагрузку синусоидального напряжения, сформированного с высокой точностью.
Стабилизатор Штиль IS1000 также отличается высокой точностью, широким диапазоном напряжений, мгновенной реакцией на изменение входного напряжения и тем, что при скачках напряжения не наблюдаются какие-либо переходные процессы.
В качестве электронных ключей используются современные IGBT-транзисторы с микропроцессорным управлением.
Инверторный стабилизатор ИнСтаб подходит для защиты электрооборудования мощностью до 750 Вт.

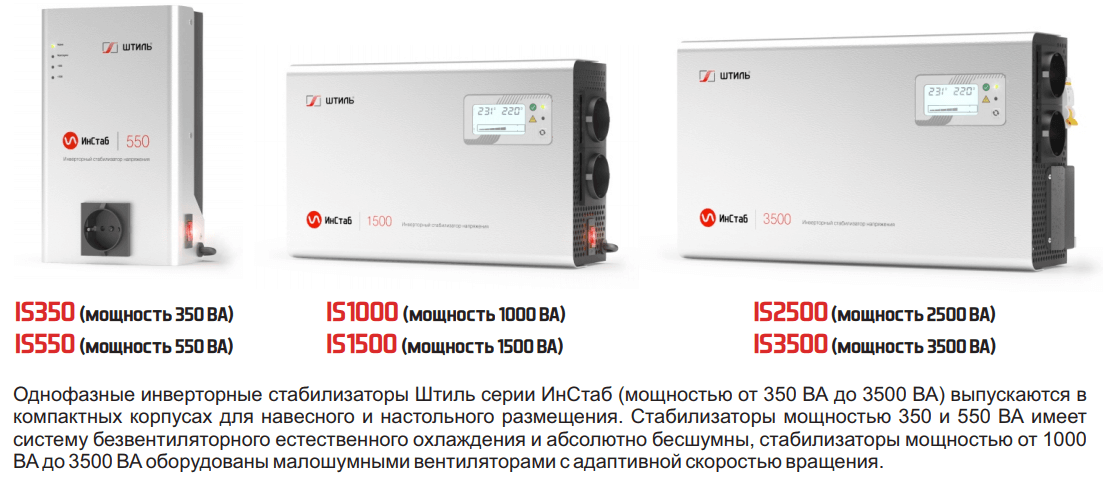

Штиль Инстаб IS1000 очень компактный и легкий стабилизатор.
Его можно установить на горизонтальной поверхности (для этого в комплектации имеются специальные резиновые ножки), или подвесить на кронштейны (тоже идут вместе со стабилизатором), которые прикручиваются 2-3 саморезами.
После этого стабилизатор Штиль легко одевается сверху на этот кронштейн, рядом с Вашей нагрузкой.
Индикация у данной модели жидкокристаллическая. На дисплее отображается входное напряжение, выходное, уровень нагрузки и температура внутри корпуса.
Конструктивное исполнение
Стабилизатор этой серии выполнен в универсальном конструктиве для настенной или настольной установки. Модель IS1000 подключается к сети с помощью кабеля длиной 1,3 м с трёхполюсной вилкой. Для подключения нагрузки на боковой панели предусмотрены две EURO розетки с заземлением. На передней панели устройства расположены два светодиодных индикатора и ЖК-дисплей. Светодиодные индикаторы предназначены для сигнализации о режиме работы стабилизатора, а на цифровом ЖК-дисплее отображаются аварийные сообщения и основные параметры работы устройства: входное и выходное напряжение, уровень загрузки, потребляемая мощность, температура внутри стабилизатора. В изделиях реализовано принудительное охлаждение с малошумными вентиляторами с интеллектуальной системой регулировки скорости вращения.
