Стабилизатор напряжения rucelf srwii-9000-l

Принцип действия

Функции любого стабилизационного устройства заключаются в считывании параметров входного напряжения и его коррекции до требуемых 220 В с разрешённой погрешностью.

Rucelf srw II 9000 l является стабилизатором релейного типа. Это означает, что моментальное регулирование напряжения на выходи обеспечивается посредством ряда реле, автоматическим путём подключающего нужную трансформаторную обмотку. Выходное значение напряжения постоянно сравнивается с номинальным напряжением управляющего блока и при обнаружении отклонений процессор подаёт импульс для включения нужного реле. Таким образом величина добавочного напряжения регулируется так, чтобы но выходе его значение соответствовало эталонному.

Данная модель стабилизатора обеспечена цифровой платой с микропроцессорной системой управления, выполняющей следующие функции:

  1. логическое управление и контроль работы стабилизатора;
  2. учёт входного и выходного напряжений;
  3. учёт суммарной мощности подключенных потребителей;
  4. контроль температуры прибора.

Эта система способна обеспечить наиболее чистую синусоиду напряжения, высокую точность значений на выходе и плавное регулирование работы прибора.

Стабилизатор Rucelf srw II 9000 l обеспечен также рядом защитных систем, срабатывающих в случаях:

  • превышение температурного режима более девяносто пяти градусов;
  • пониженное или повышенное значение подающегося на выход напряжения;
  • перегрузки сети.

В случае неоднократного срабатывания защиты по току (перегрузки) работа прибора может быть полностью заблокирована, однако её можно восстановить посредством полного отключения устройства от электросети на непродолжительное время.

Элементы на корпусе

Лицевая панель приборов оборудована жидкокристаллическим дисплеем, отображающим следующую информацию:

  • уровни Uвх и Uвых, отображаемые на трёхразрядных цифровых индикаторах;
  • значение температуры обмотки автотрансформатора;
  • шкала загрузки стабилизатора;
  • индикатор, сигнализирующий о достижении нагрузки максимального значения, имеющий форму гири.

На боковой панели располагаются сетевой выключатель и переключатель, активизирующий режим «обход», служащий для прямой подачи входного напряжения на нагрузку, минуя схему стабилизации.


«SDF» выполнен в классическом напольном исполнении и снабжен ручками вверху, стоит учитывать, что старшие модели весят под 30 кг.


На фото: — Монохромный ЖК-дисплей. — Ребра естественного охлаждения. — Клеммная колодка. — Выключатели питания и обходной цепи. — Принудительное охлаждение.

Для чего нужен стабилизатор напряжения

Пониженное и/или нестабильное напряжение в сети электропитания может необратимо повредить всю бытовую технику в Вашем доме!

И, при этом, в бесплатном гарантийном сервисе, вероятнее всего, Вам будет отказано, так как, гарантия имеет силу лишь при условии, что устройство эксплуатируется в условиях электропитания удовлетворяющих строгим техническим требованиям к напряжению питания — 220 вольт ±10%.

Бытовая техника, подключенная через стабилизатор, работает в щадящем режиме электропитания со стабилизированным входным напряжением питающей сети, что позволяет значительно продлить ее эксплуатационный ресурс и даже сэкономить на электроэнергии т.к. вся изначально проектируется на конкретное значение в сети.

Стабилизаторы также могут использоваться для защиты электродвигателей. Возможно, Вы замечали как трудно стартовать электродвигателю при пониженном питании в сети.

Если подано питание меньше нормы — двигателю не хватает пусковой мощности, он просто стоит и потребляет огромный пусковой ток, который раз в пять-семь больше рабочего. Двигатель очень быстро перегревается и выходит из строя.

А теперь представьте, что это двигатель Вашей новой стиральной машинки или нового холодильника — нужен стабилизатор.

Стабилизатор для частного дома или дачи — просто необходим для защиты от постоянных перепадов напряжения в сети.

Для корректного повышения/понижения напряжения в сети, для защиты то низкого/высокого значения питания необходим повышающий/понижающий стабилизатор от авторитетного производителя.

Значение вольтодобавки будет автоматически подбираться в зависимости от уровня просаженности во входной электросети, а в случае аварийного изменения входного напряжения вся аппаратура будет автоматически отключена от сети.

  1. Зачем нужен стабилизатор:
  2. Если у Вас в доме нет ничего более ценного, чем лампочки накаливания, однозначно, — стабилизатор Вам не нужен.
  3. Есть смысл задуматься о покупке стабилизатора, если у Вас есть хотя бы холодильник или микроволновая печь и питание в сети периодически падает ниже 190 вольт.
  4. Ну и если у Вас «полный фарш» бытовой техники и питание периодически отклоняется вверх выше 250 вольт и/или вниз ниже 190 вольт — Вам крайне необходимо защитить всю электросеть в доме мощным стабилизатором сетевого напряжения.

Вывод очевиден:

Принцип работы стабилизатора напряжения

  • Принцип работы стабилизатора заключается в отслеживании изменений входного питания и корректировке в соответствии с ситуацией:
  • При изменении входного напряжения, первую фазу (20 миллисекунд) стабилизатор использует для замера.
  • После замера происходит реагирование на ситуацию. При изменении напряжения в пределах диапазона, происходит выравнивание до 220 В.
  • При падении значения ниже диапазона, стабилизатор переходит в режим «вытягивания» — поднимает питание, на сколько хватает ресурса трансформатора.
  • При скачке выше диапазона, происходит аварийное отключение.
  • Импульсные скачки и скачки при отключениях и включениях электроэнергии не пропускаются.
  • Регулировка напряжения в стабилизаторе организовано методом переключения добавочных обмоток специального трансформатора.

Переключение осуществляется электронными ключами в момент прохождения синусоиды напряжения через нулевую отметку. Электронные ключи управляются процессором по специальной программе.

Процессор собирает данные с датчиков и коммутирует ключи по заданному алгоритму. Также, процессор не допускает включения более одного ключа и следит за исправностью ключей.

Процессор также собирает данные с сопутствующих датчиков, не обозначенных на схеме (силы тока, нагрева трансформатора, питания процессора, и др.).

В алгоритм программы процессора заложены следующие режимы:
Транзит — режим, когда 220 В на входе нормальное и стабилизатор обеспечивает защиту только от внезапных скачков.
Повышение — режим, когда питание на входе ниже нормы, но в пределах диапазона регулирования, стабилизатор выравнивает его до номинального.
Вытягивание — аварийный режим, когда 220 В на входе ниже нормы и ниже диапазона

Обратите внимание! Стабилизатор не отключается, а поднимает питание, на сколько хватает ресурса трансформатора.
Понижение — режим, когда напряжение на входе выше нормы, но в пределах диапазона регулирования, стабилизатор выравнивает питание до номинального.
Авария — режим, когда 220 В на входе выше диапазона регулирования, стабилизатор отключается, переходя в дежурный режим и «ждет» падения питания.
Задержка включения — режим обеспечивает сглаживание скачка при включении электроэнергии.

Принцип работы

Изделия Rucelf SDF/SDW отличает высокая точность стабилизации, обусловленная плавным регулированием выходного напряжения, лежащим в основе их конструкции. Приборы данной серии относятся к стабилизаторам электромеханического типа, использующим сервопривод. СтабЭксперт.ру напоминает, что в состав сервопривода входит электродвигатель, управляющий движением скользящего контакта ползункового типа. Он, перемещаясь по оголённой части обмотки автотрансформатора, плавно меняет коэффициент трансформации.

Управление самим электродвигателем сервопривода осуществляется специальным электронным блоком, контролирующим напряжение на выходе стабилизатора. Схема компаратора осуществляет сравнение величины выходного напряжения с базовой опорной величиной и при их несовпадении формирует соответствующую команду управления электродвигателем сервопривода. Перемещение ползункового контакта, осуществляемого сервоприводом, вызывает изменение коэффициента трансформации в нужную сторону, что приводит к нормализации напряжения на нагрузке. Таким образом, стабилизатор представляет собой автоматическую систему регулирования с обратной связью.

Кроме превосходства в точности стабилизации, устройства с плавным регулированием напряжения, как правило, способны работать в условиях более широкого диапазона изменения входного напряжения, чем приборы, осуществляющие дискретное регулирование путём переключения фиксированных отпаек автотрансформатора. Другая особенность стабилизаторов с сервоприводом заключается в том, что они реагируют на резкие изменения (скачки) питающего напряжения несколько медленнее, чем релейные устройства.

Из сказанного следует заключение, что при выборе типа стабилизатора следует ориентироваться на характеристики питающей сети района дислокации потребителя. Нужно определить, от каких неблагоприятных факторов необходимо защитить электроприборы в первую очередь. Там, где преобладают глубокие и длительные просадки и/или повышения питающего напряжения, предпочтение следует отдавать стабилизаторам с системами плавного регулирования, допускающими более широкий диапазон входных параметров. Частые резкие перепады питающего напряжения эффективней нивелируются стабилизаторами релейного типа.

Достоинства

При выборе стабилизатора Rucelf srw II 9000 l стоит обратить внимание на его преимущества:

  1. многоступенчатая система регулировки напряжения;
  2. наличие функции задержки включения;
  3. применение конденсаторов, позволяющих продлить службу силовых реле;
  4. выборочная система работы реле, обеспечивающая более высокую скорость коммутации, нежели пошаговая;
  5. удобный и эргономичный способ крепления — настенный;
  6. многофункциональный информационный жидкокристаллический дисплей, показывающий все важные параметры;
  7. наличие функции «трекинг», позволяющей отследить текущие неполадки.

Такой стабилизатор является оптимальным вариантом для жилых домов частных секторов, которые чаще остальных страдают от пониженных или завышенных значений напряжения.

Качественная сборка стабилизаторов Rucelf srw предусматривает в конструкции корпуса устройства наличие вентиляционных отверстий, обеспечивающих отведение нагретого воздуха – это даёт возможность поддержки стабильного температурного режима внутри рабочих узлов даже при длительном использовании.

Изготовленный по современным технологиям с проверкой качества исполнения на каждом этапе работы, стабилизатор Rucelf srw II 9000 l является отличным вариантом для защиты электротехники. Функциональные возможности и надёжность устройства полностью оправдывают свою стоимость.

Характеристики

Прибор способен поддерживать стабильную подачу необходимого напряжения (220 В) в пределах 137 В — 270 В с точностью до трёх с половиной процентов. Максимальная мощность стабилизатора равна 9 кВА. Устройство отлдичается высоким коэффициэнтом полезного действия, который равен 98%.

Стабилизатор пригоден для использования в закрытых помещениях с температурой окружающей среды от 5 до 45 градусов выше нуля.

Небольшие габариты агрегата ( ширина — 31,5 см, высота — 44 см и толщина — 19,5 см) и возможность настенного крепления позволяет удачно разместить его в помещениях даже небольшого размера.

лучших стабилизаторов напряжения 220 В

Проанализировав характеристики товаров и покупателей мы составили лучших стабилизаторов для дома, квартиры и офиса. Благодаря нашему рейтингу вы сможете облегчить себе задачу поиска и выбрать подходящую вам модель стабилизатора.

Энергия Hybrid СНВТ-10000/1

Отличный мощный настенный стабилизатор для квартиры, который благодаря своей мощности, может запитать ее всю.  Он не требует особой организации электросети благодаря использованию традиционного однофазного входного напряжения (220В).

Плюсы:

  • есть защита от короткого замыкания и перегрева;
  • есть защита от повышенного напряжения и помех;
  • КПТ 98%;
  • маленькие габариты;
  • скорость стабилизации 20 В/с;
  • долгий срок службы.

Минусы:

  • в тишине слышно шум сервопривода токосъемных щеток;
  • высокая цена.

Цена 21 900.

Энергия Hybrid СНВТ-10000/1

Ресанта LUX АСН-5000Н/1-Ц

Отличный сегмент релейных стабилизаторов от российской компании «Ресанта». Все релейные модели обязательно получают плохие от своих обладателей, но его удалось избежать стабилизатору «Ресанта LUX АСН-5000Н/1-Ц». Встретить недовольных его работой владельцев практически невозможно. Устройство вешается на стену и стабилизирует напряжение, подаваемое ко всем подключенным приборам. Чаще всего эта модель используется для увеличения продолжительности освещения.

Важно понимать, что релейная система не взаимодействует с лампами накаливания, поэтому всё освещение придется перевести на энергосберегающие и светодиодные лампы. Плюсы:

Плюсы:

  • маленькая цена;
  • легкий монтаж;
  • низкий уровень шума;
  • минимальные габариты;
  • есть защита от перегрева и короткого замыкания
  • есть защита от повышенного напряжения.

Минусы:

  • иногда слышно щелчки;
  • лампы мигают;
  • мощности 5 кВт хватает не всем.

Цена от 6 000 рублей.

Ресанта LUX АСН-5000Н/1-Ц

Defender AVR Initial 1000

Самый простой стабилизатор напряжения с мощностью не более 1 кВт. Имеет только две розетки, точность около 10%, отлично подходит для владельцев компьютеров. Пользуется большим спросом благодаря своей низкой цене.

Плюсы:

  • маленький размер;
  • маленькая цена;
  • легкий;
  • отлично защищает от помех и повышенного напряжения.

Минусы:

  • мощность 1 кВт;
  • две розетки;
  • уровень шума достигает 45 дБ;
  • короткий срок службы.

Цена от 3 000 рублей.

Defender AVR Initial 1000

Sven AVR 3000 LCD

Точность стабилизации составляет 8%, а время отклика 10 мс. Всё это свидетельствует тому, что устройство предназначено для подключения компьютера и прочей периферии. Также можно воспользоваться им для стабилизации тока, предназначенного для холодильника или стиральной машины.

Плюсы:

  • две цифровых дисплея;
  • мощность двигателя 3 кВт;
  • входное напряжение – от 100 до 280 В;
  • есть защита от короткого замыкания и перегрева;
  • есть защита от повышенного напряжения и помех;
  • маленькие габариты.

Минусы:

  • долгое время отклика;
  • большая стоимость;
  • в тишине слышно реле.

Цена от 30 000 рублей

Sven AVR 3000 LCD

Штиль R 500i

Этот инверторный стабилизатор является одним из немногих стабилизаторов напряжения с двойным преобразованием, который крепится на стену. При этом на высокую нагрузку прибор не рассчитан: его мощность не превышает 500 Вт. Справляется со стабилизацией любого напряжения, до какой бы планки оно не опускалось.

Прибор поставляется в стальном корпусе и крепится на стену. Двойное преобразование защищает от любых скачков напряжения в электросети.

Плюсы:

  • напряжение на входе от 90 до 310 В;
  • КПД 96%;
  • есть защита от короткого замыкания и перегрева;есть защита от повышенного напряжения и помех;
  • небольшие габариты;
  • хорошая цена.

Минусы:

  • мощность 500 Вт;
  • две выходные розетки;
  • специфические звуки.

Цена от 6000 рублей

Штиль R 500i

Стабилизатор напряжения Энергия Classic 5000

Данный стабилизатор отлично подойдет для квартиры или для офиса при интенсивной эксплуатации. Характеризуется высокой удобством и бесшумностью. Отсутствие шума обусловлено использованием специальных полупроводников – тиристоров. Удобство использования обеспечивается тем, что прибор оснащен LED-экраном, на который выводятся показатели состояния сети и расход энергии.

Плюсы:

  • высокая надежность;
  • удобство в использовании;
  • привлекательные расценки;
  • отсутствие шума.

Минусы:

количество фаз – 1.

Цена 22 500 рублей.

Энергия Classic 5000

Однофазный стабилизатор напряжения ЭНЕРГИЯ Classic 20000

Автоматический тиристорный стабилизатор для однофазной сети. Используется для поддержания напряжения для дома, для квартиры, для дачи и для офиса. Способен на большие перегрузки, можно повесить на стену или поставить на пол.

Плюсы:

  • надежность;
  • бесшумность;
  • срок службы более 15 лет;
  • мощность 20 кВа;
  • непрерывный режим работы.

Минусы:

высокая цена.

Цена 65 100 рублей.

ЭНЕРГИЯ Classic 20000

Какие параметры учитывать при выборе стабилизатора напряжения 220В?

Выбирать подобное устройство только лишь по внешнему виду, размерам, цене или по-методу «так сказал сосед» – дело неблагодарное, рискующее затянуться. Поэтому, желательно ориентироваться в параметрах стабилизаторов. Никакой занудности в виде расчета формул я вам не предлагаю

Люди, знакомые с физикой, обратят внимание на следующие данные, а при необходимости смогут и рассчитать их

  • Нестабильность выходного напряжения или внутреннее сопротивление
  • Нестабильность температурная
  • Частота сети переменного тока
  • Выходное сопротивление, равное сопротивлению переменного тока
  • Коэффициент стабилизации
  • Коэффициент выравнивания пульсаций
  • Коэффициент мощности
  • Сопротивление внутреннее
  • КПД

Выбор стабилизатора напряжения для дачи обычному покупателю можно упростить

Обращать внимание нужно на следующие параметры:

  • Диапазон (т.н. «вилка») входного напряжения. Чем он шире, тем универсальнее стабилизатор напряжения. Для стабилизатора в процессе работы в разные периоды времени возможно нахождение в двух основных состояниях — в рабочем или в предельном:
    1. рабочее состояние – состояние, когда входное напряжение находится в пределах диапазона, указанного в паспорте. В этом случае выходное напряжение может иметь погрешность ±5%;
    2. предельное состояние – когда устройство работает, а электроприборы-потребители нет. Стабилизатор работает в таком режиме когда входное напряжение вышло за рамки стандартного рабочего диапазона, но не дошло до порога отключения. Работоспособность устройства в этом режиме ещё поддерживается, но погрешность выходного напряжения допускается уже до ±15-20%. Потребители вновь будут включены, как только входное напряжение снова будет в рабочем диапазоне стабилизатора.
  • Функция автоматического включения. Эта функция определяет поведение стабилизатора по возвращении из предельного режим. Когда входное напряжение стабилизируется, она позволяет автоматически снова подать электропитание потребителям. При отсутствии этой функции придется делать эту процедуру вручную, одновременно контролируя сетевое напряжение — не самый удобный вариант.
  • Точность или погрешность выходного напряжения – во многих моделях эта величина прямо зависит от рабочего или предельного диапазона входного напряжения стабилизатора. Производители бытовой техники обычно (но не всегда) указывают допустимый диапазон напряжений питания своих изделий. Соответственно, для стабильной работы такой техники точность стабилизатора, к которому она подключена, должна быть не хуже заявленного производителем техники диапазона. Ну а в целом — чем выше точность стабилизатора, тем лучше.
  • Стойкость к перегрузкам. Некоторые электроприборы имеют высокие пусковые токи, что может влиять в эти моменты времени на выходное напряжение стабилизатора. Поэтому допустимую нагрузку по пусковым токам тоже нужно учитывать.
  • Контроль за работой и выходным напряжением. В случае поломки стабилизатора или перехода его в предельный режим, устройство должно надёжно самостоятельно отключить приборы потребители, чтобы предотвратить их поломку. Это базовая функция стабилизатора.
  • Очень желательно, чтобы стабилизатор имел функцию защиты от короткого замыкания (КЗ) и перегрузки (стандартная функция для качественных моделей) — в этом случае должно происходить отключение его или подключенной нагрузки. Длительность отключения зависит от мощности перегрузки. При наличии функции защиты от перегрузки устройство реагирует на диапазон мощности, превышающий допустимый. Когда напряжение вернётся в норму, стабилизатор снова включается.
  • В некоторых моделях можно самостоятельно задать подстройку выходного напряжения, если разным потребителям нужно подавать немного отличающееся напряжение. Не самая нужна функция, но иногда бывает полезна.
  • В сети возможно периодическое появление импульсных помех. С этим поможет справиться специальный встроенный фильтр на входе и выходе стабилизатора.
  • Количество фаз. Бытовые стабилизаторы напряжения бывают однофазные и трехфазные. Дачные домики по большей части имеют однофазную электропроводку. Значит, именно такое устройство и понадобится.
  • Мощность. В большинстве случаев не имеет смысла покупать стабилизатор существенно более мощный, чем выделенная на дом максимально допустимая мощность. Это может быть оправдано только если вы планируете в обозримом будущем увеличить выделяемую на дом мощность и количество потребителей электроэнергии. Чтобы определить реальную потребляемую мощность, достаточно подсчитать количество электроприборов в доме, их суммарную мощность, когда они работают одновременно, и учесть дополнительный запас мощности в ~30-40%.

Как правильно выбирать стабилизатор

До того, как подобрать стабилизатор напряжения для дома, нужно ознакомиться с мнением людей, которые уже купили устройство и ознакомились с его работой. Благодаря отзывам вы сможете сопоставлять и анализировать характеристику каждой модели.

Кроме того, необходимо самому знать, какие технические показатели важны при выборе. Поэтому, чтобы быть спокойным за безопасность дома и техники в нем, стабилизатор напряжения для дачи должен соответствовать следующим требованиям:

соответствовать количеству фаз, подключенных к дому;


Трехфазный стабилизатор используется в случае, если на даче есть более мощные устройстваИсточник navro.org

  • выходного напряжения из стабилизатора должно хватать для всех электроприборов на даче;
  • работа стабилизатора должны быть бесшумной, чтобы жильцы не ощущали дискомфорта.

Рассмотрим каждый из пунктов более подробно.

Фазность прибора

Каждый стабилизатор может быть однофазным или трехфазным. Перед покупкой нужно узнать сколько фаз подключено к дому. Если вы сами позаботились об электрификации дачи, то проблем не возникнет с определением фазности. Если же дачный участок был куплен вместе с домом, то определить количество фаз можно по идущим к счетчику проводам.

Если подключена одна фаза, то к дому будет протянуто два провода. Один из которых фаза, второй ноль. Если подведена трехфазная сеть, то к дому будут тянуться от 4 до 5 проводов. Легче всего определить количество фаз по счетчику. На нем указывается фазность сети.

Трехфазная сеть на даче подключается крайне редко, чаще всего оно применяется для работы пилорамы, сауны, электрокотла. Бытовая техника, используемая в дачном домике состоит в основном из холодильника, стиральной машины, светильников, микроволновки. Для работы этих приборов достаточно однофазного подключения.



Однофазный сетевой прибор нужен для защиты отдельного предмета бытовой техники от перепадов напряженияИсточник avatars.mds.yandex.net

Рабочий диапазон

На втором этапе, перед тем, как выбрать стабилизатор напряжения 220В для дома, следует провести проверку рабочего напряжения в сети. Для этого нужно замерять напряжение через каждые два – три часа на протяжении недели. Важнее всего сделать замеры в вечернее время, когда подключаются все соседи в поселке и ночью, когда тока практически не потребляется. Для измерений используют вольтметр.

Все показания необходимо записывать, чтобы в последствии провести анализ напряжения в сети. Благодаря этим цифрам и можно определить какой стабилизатор напряжения выбрать для частного дома.

Мощность стабилизатора

При подборе прибора по мощности, потребитель может совершить следующие действия:

  • купить аппарат на 10кВт;
  • определить мощность стабилизатора исходя из соответствующей надписи на автомате;
  • вычислить мощность, исходящую от всех электроприборов, которые есть в доме.

Удобство использования

Выбирая стабилизаторы напряжения для дома, учитываются еще и такие факторы, как:

Шум

Для комфортности в доме важно, чтобы все электрические приборы работали без посторонних звуков. К таким относятся электронные и инверторные стабилизаторы

Электромеханические издают звук жужжания, а релейные шумят еще больше, поэтому важно учесть эти особенности устройства, когда установка его планируется в жилом помещении.

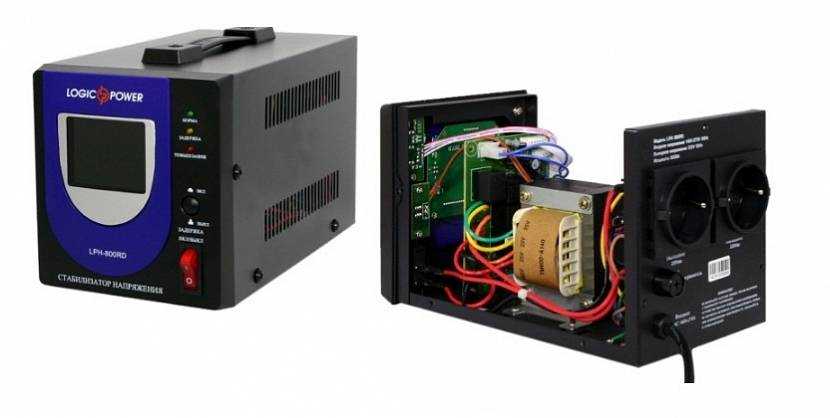

Таким образом устроен релейный стабилизатор Источник happymodern.ru

  • Яркость индикаторов. Есть стабилизаторы, оснащенные индикаторами с ярким свечением. В ночное время оно сильно освещает комнату. И людям, которых свет раздражает, не стоит покупать такие устройства.
  • Способ установки. Для того, чтобы защитить отдельный бытовой прибор, стабилизатор ставят непосредственно возле него на пол. Для защиты всей магистрали, стабилизатор крепится на стенке возле щитка.
  • Устойчивость против морозов. При условии, что зимой стабилизатор будет так же задействован в работе, то выбирать нужно такую модель, которая легко переносит морозы. Такие варианты можно найти среди электронных и релейных вариантов.
  • Транзитный режим. Для бытовых приборов иногда нужно получать питание, что проходит в обход стабилизатора.
  • Задержка включения. Бытовая техника, работающая на фреоне, после аварийной остановки нуждается в восстановлении давления в определенных ее участках. Поэтому данная функция в стабилизаторе важна для ее нормальной работы.
  • Индикация напряжения. Многие стабилизаторы оснащены индикаторами, которые показывают напряжение входящего и выходящего тока. Это может быть цифровое табло или датчик со стрелкой.

Экран стабилизатора имеет яркую подсветку Источник d.allegroimg.com

Системы защиты

Все устройства оснащены комплектом автоматических защит от ненормальных режимов, в состав которого входят:

  • защита от перегрева автотрансформатора, срабатывающая при превышении температуры обмотки 95°С. Сброс защиты происходит при остывании обмотки до 55°С. Для контроля нагрева автотрансформатора, в него встроен специальный датчик температуры;
  • защита, контролирующая параметры входного напряжения. Срабатывание происходит при его снижении ниже 110 вольт или превышении 280 вольт в течение не менее 2 секунд. Автоматический сброс происходит при увеличении контролируемого параметра до 120 вольт, либо при его уровне ниже 280 вольт в течение не менее 5 секунд.

Выходные параметры приборов контролируются специальными интегральными защитами, время срабатывания которых зависит от величины отклонения параметра от номинального значения. Так, при значении тока нагрузки 100% — 110% от номинального значения, время срабатывания токовой защиты от перегрузки составляет 30 секунд, при токе 110% — 120% номинала, отключение происходит в течение 6 секунд, перегрузка на величину 120% — 150% приводит к отключению через 5 секунд, а нагрузка свыше 150% отключается за 0,2 секунды.

Интегральная зависимость времени срабатывания защиты от величины выходного напряжения выглядит следующим образом:

  • при значении Uвых > 242 вольт, либо при Uвых
  • при Uвых > 244 вольта или Uвых
  • выход Uвых за рамки диапазона от 158 вольт до 246 вольт вызывает срабатывание защиты в течение 9 секунд;
  • увеличение Uвых больше 248 вольт или его снижение ниже 155 вольт приводит к отключению через 4 секунды;
  • при выходе Uвых за пределы 250 вольт вверх или 152 вольта вниз, нагрузка отключается за 2 секунды;
  • если же Uвых не укладывается в диапазон 253/149 вольт, защита срабатывает через 1 секунду.

В случае, если при включении устройства значение Uвых не оказывается в диапазоне от 170 до 242 вольт в течение 8 секунд (stabexpert.ru), возникает ситуация ошибки старта, при которой работа прибора также блокируется. Следующее включение в этом случае не происходит автоматически, а требует вмешательства человека.

Условия эксплуатации

Необходимо учесть, что все модели запрещено размещать взрывоопасных, плохо вентилируемых или влажных помещениях. Минимальное расстояние между окружающими предметами и устройством должно состоять от 10 см.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
