Элементы управления и индикация

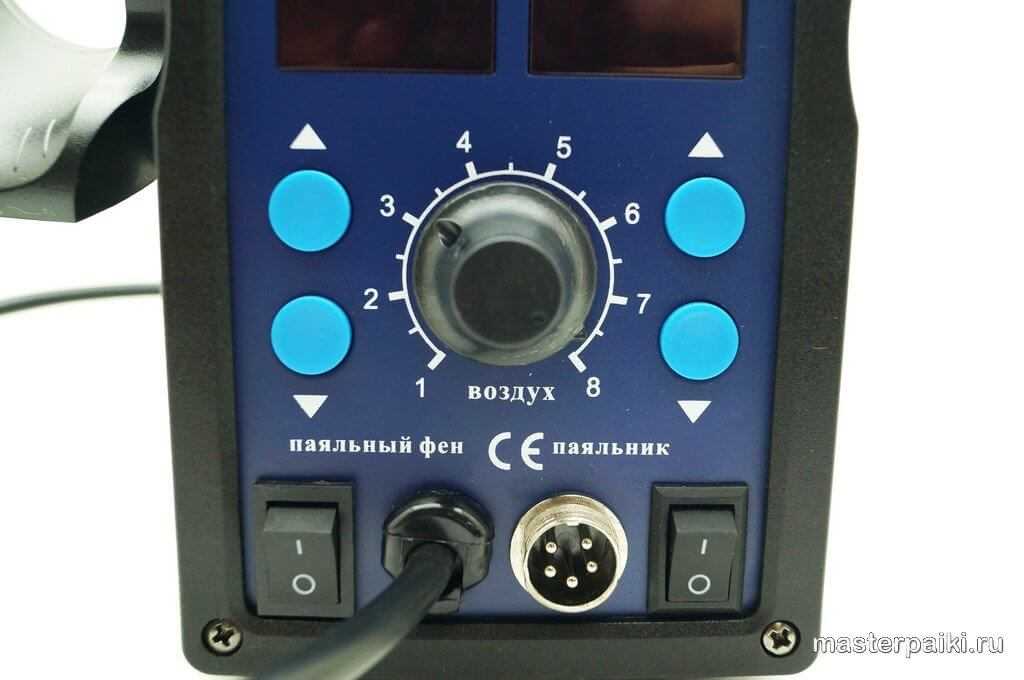

На передней панели находятся все элементы управления, разнесенные на две стороны – левая часть для фена, правая для паяльника.
В верхней части расположились цифровые дисплеи, отображающие текущую температуру включенных элементов. Помимо отображения температуры, на дисплей выводятся коды ошибок при возникновении неполадок с оборудованием.
Под дисплеями находятся кнопки регулировки температуры, здесь она уменьшается/увеличивается с шагом в 1 °C. При зажатии кнопки процесс можно существенно ускорить, однако скорость «набора оборотов» оставляет желать лучшего, приходится терпеливо ждать.
Снизу от кнопок разместились механические тумблеры включения для фена и паяльника соответственно. В средней части расположена круговая ручка регулятора уровня потока воздуха паяльного фена.
В нижней части разъем для подключения паяльника с резьбой для кольца-фиксатора. Подобное конструктивное решение позволяет использовать паяльник на всю длину провода, не переживая за возможность внезапного отключения.
Паяльник

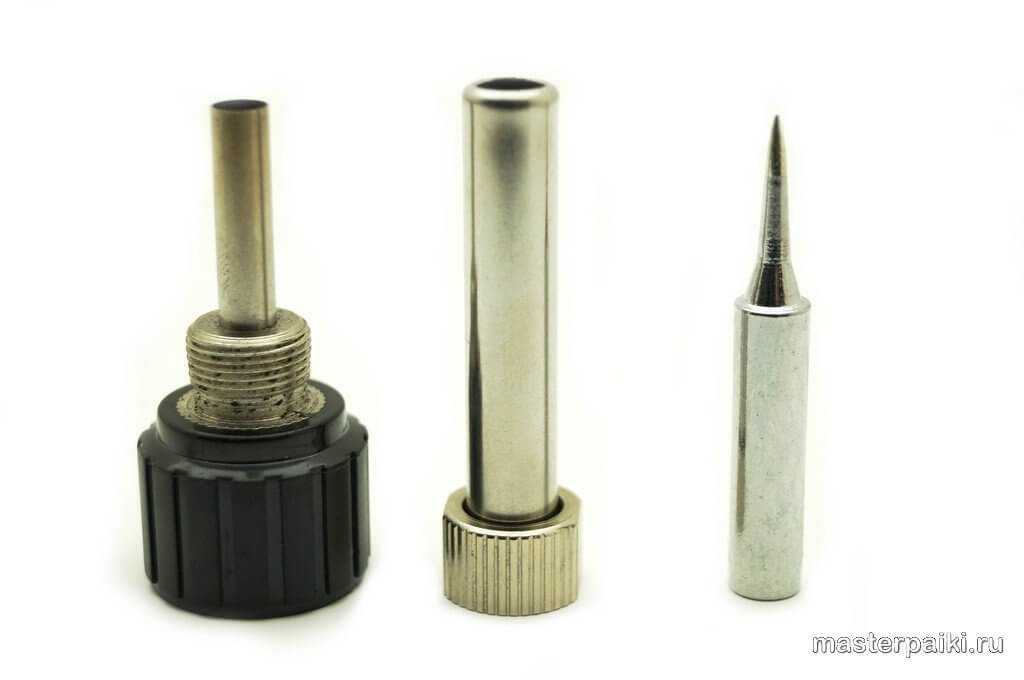

Паяльник разборного типа, состоит из четырех заменяемых частей:
- рукоятка со скрытой внутри платой, нагревательным элементом и заземляющей пружиной;
- штуцер, средняя составная часть;
- корпус жала, являющийся фиксатором жала на конце нагревательного элемента;
- конусообразное жало.
Состав нагревательного элемента – нихром в керамической обмазке. Его рабочий диапазон от 200 до 450°C. Замена вышедшего из строя элемента не составляет труда.
Входящее в комплект станции жало только одно – тонкое, по типу Hakko. В дальнейшем можно будет без проблем подобрать комплект жал для различных задач.
