Обзор и тест корпуса cougar darkblader-g black

Экстерьер

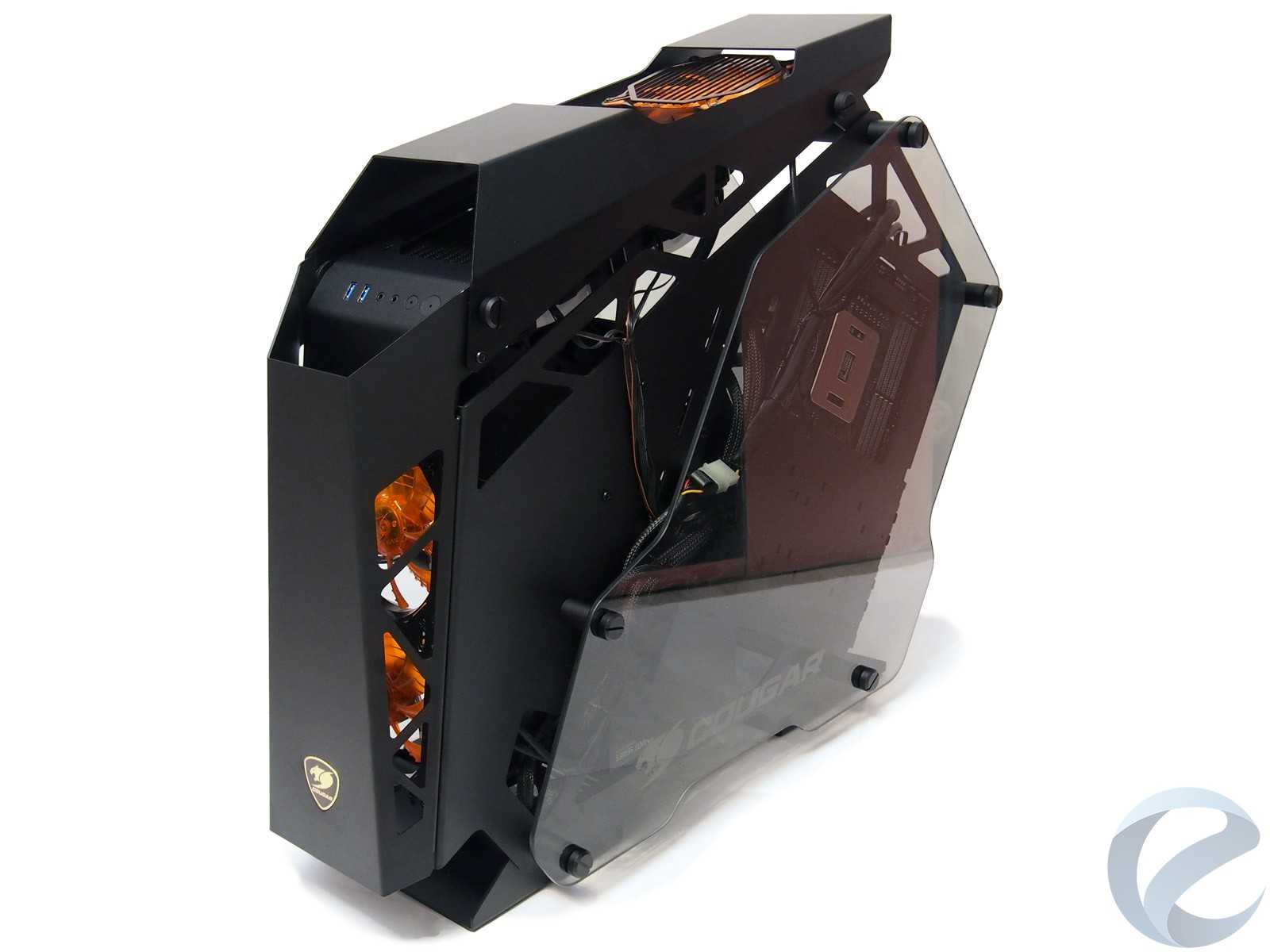

Футуристический вид Cougar Blazer продолжает традиции, заданные в своё время Conquer. Между этими корпусами нет полного копирования дизайна, но общий стиль и почерк Cougar хорошо узнаваем, поэтому в обзоре непроизвольно будут сравнительные отсылки.

Корпус отнесен производителем к классу средних башен (middle tower). Однако общие габариты отнюдь немаленькие: ширина — 226 мм, высота — 535 мм, глубина — 560 мм. При настольном размещении с учетом отступа от стены для удобного расположения желательно использовать столешницу глубиной не менее 60 см.

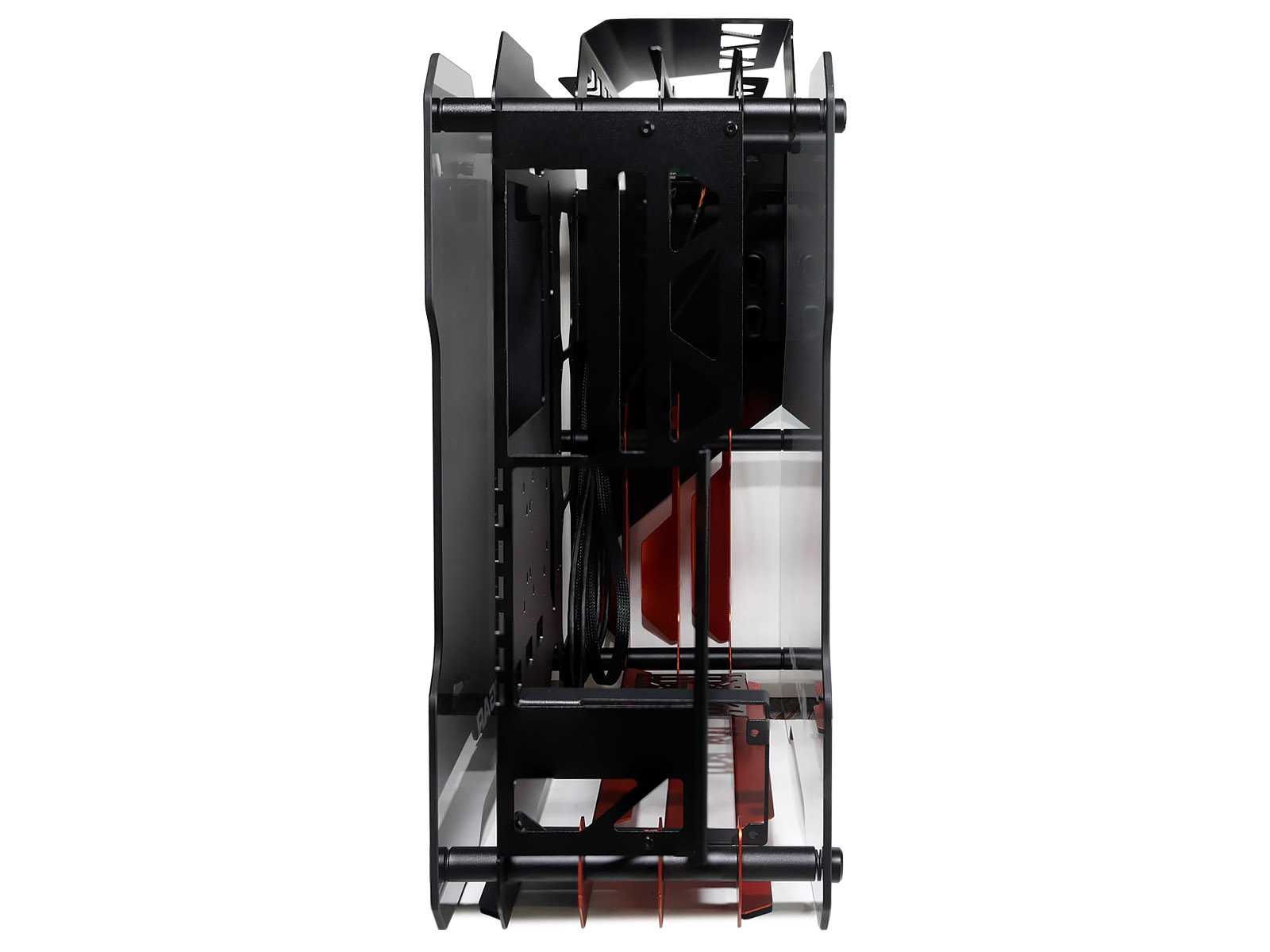

Несущий каркас корпуса и все силовые соединительные элементы выполнены из толстого металла от 1,5 до 2 мм толщиной с надёжными цилиндрическими соединителями. На этом Cougar в своих премиальных корпусах не экономит. Равно как и применена стойкая к истиранию порошковая матовая окраска. Благодаря использованию дизайна с большим количеством изящных рёбер жёсткости, а не глухих панелей, общий вес корпуса получился не слишком большим.

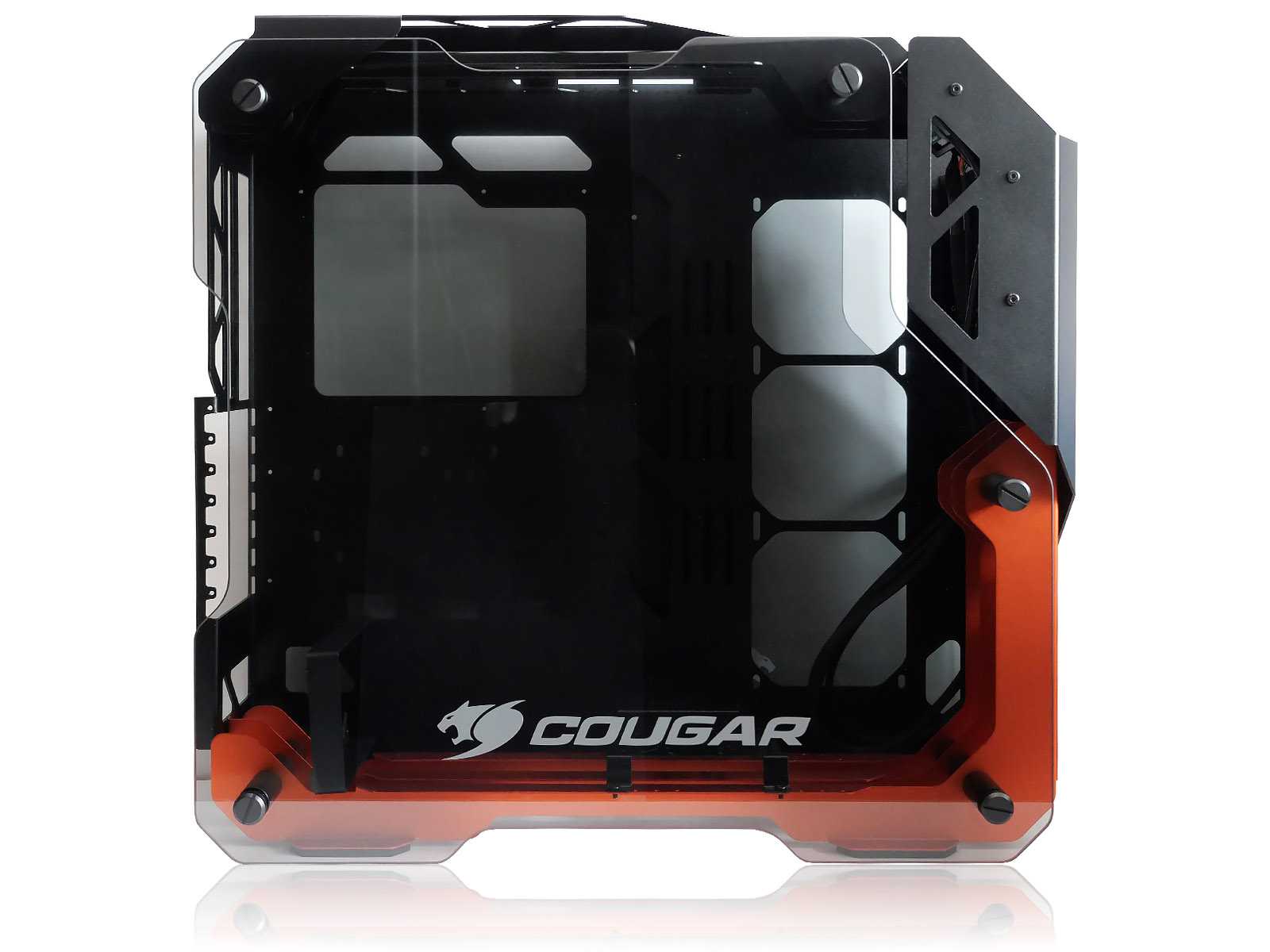

С обеих сторон в качестве боковых панелей применено тонированное закаленное стекло толщиной 5 мм в безрамочном исполнении. Стёкла имеют подвес на пять точек и играют, в том числе, роль усиления каркаса. Вдоль нижней фигурной кромки на них с внутренней стороны нанесены белые логотипы производителя.

Для прикручивания используются удобные винты с крупными головками, которые легко открутить рукой. В местах соприкосновения стекла с металлом закреплены резиновые прокладки, которые хорошо держатся и не склонны слетать.

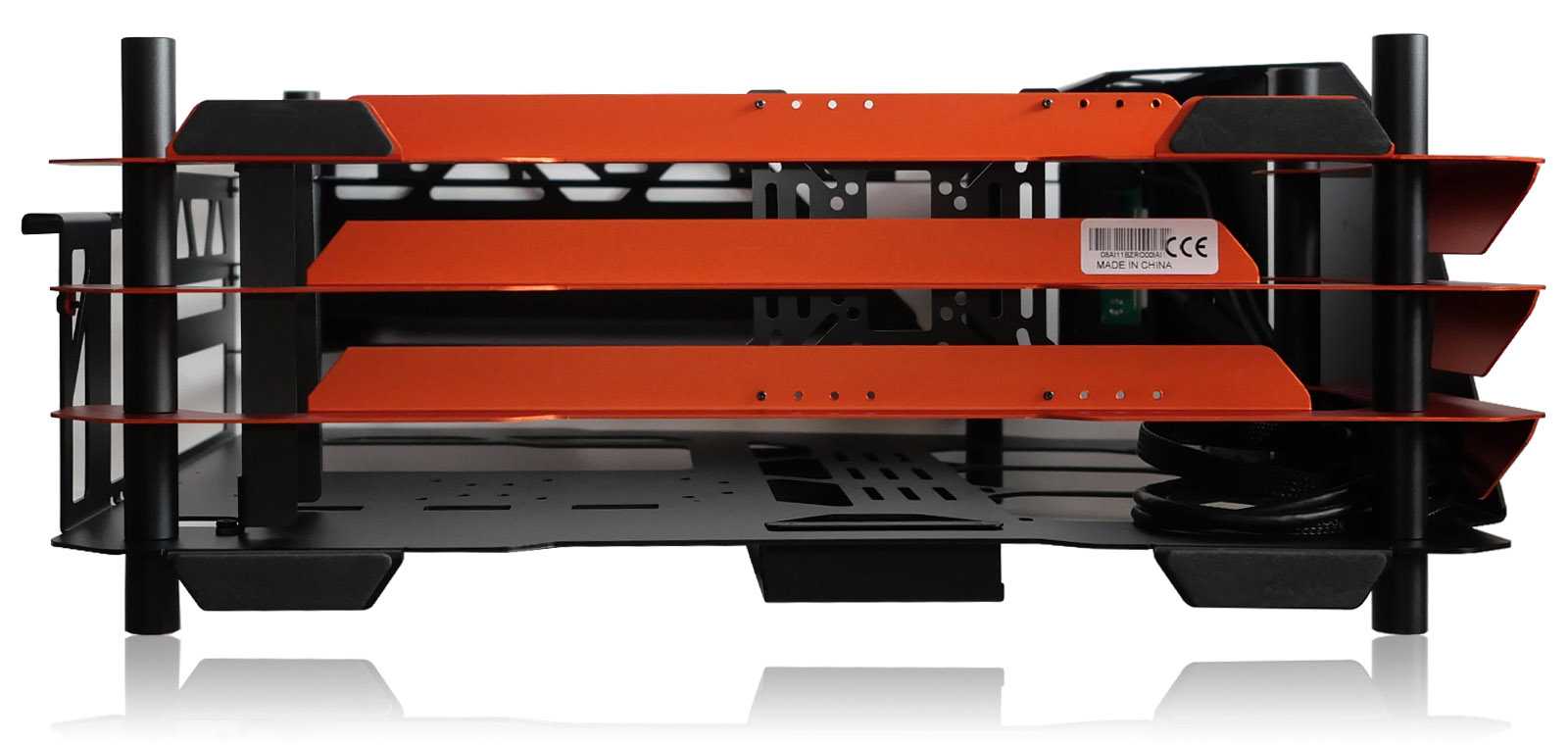

В нижней части корпуса сделаны четыре ножки, являющиеся металлическими выступами оранжевых рёбер с толстыми прорезиненными подкладками.Это обеспечивает отличную устойчивость.

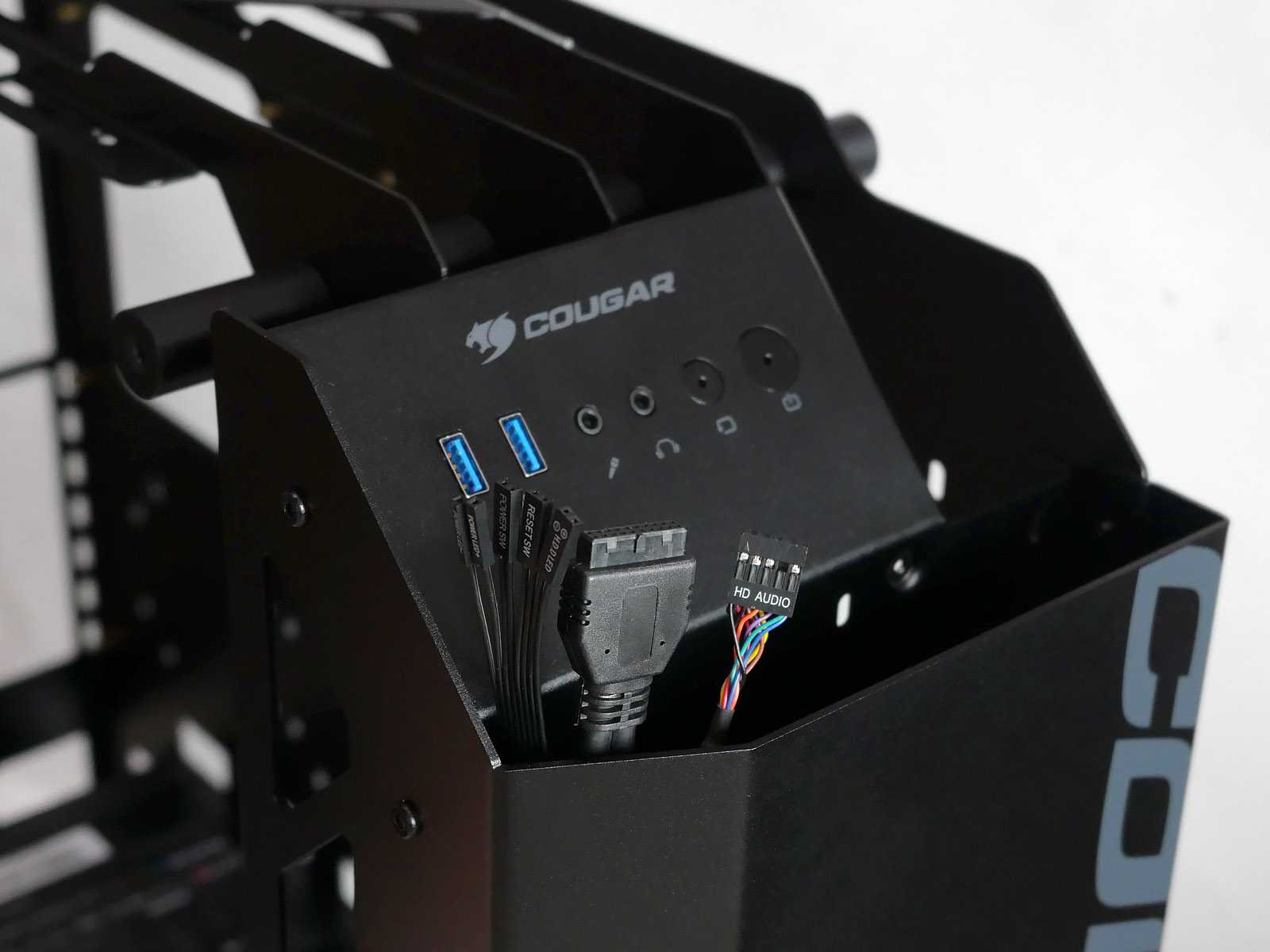

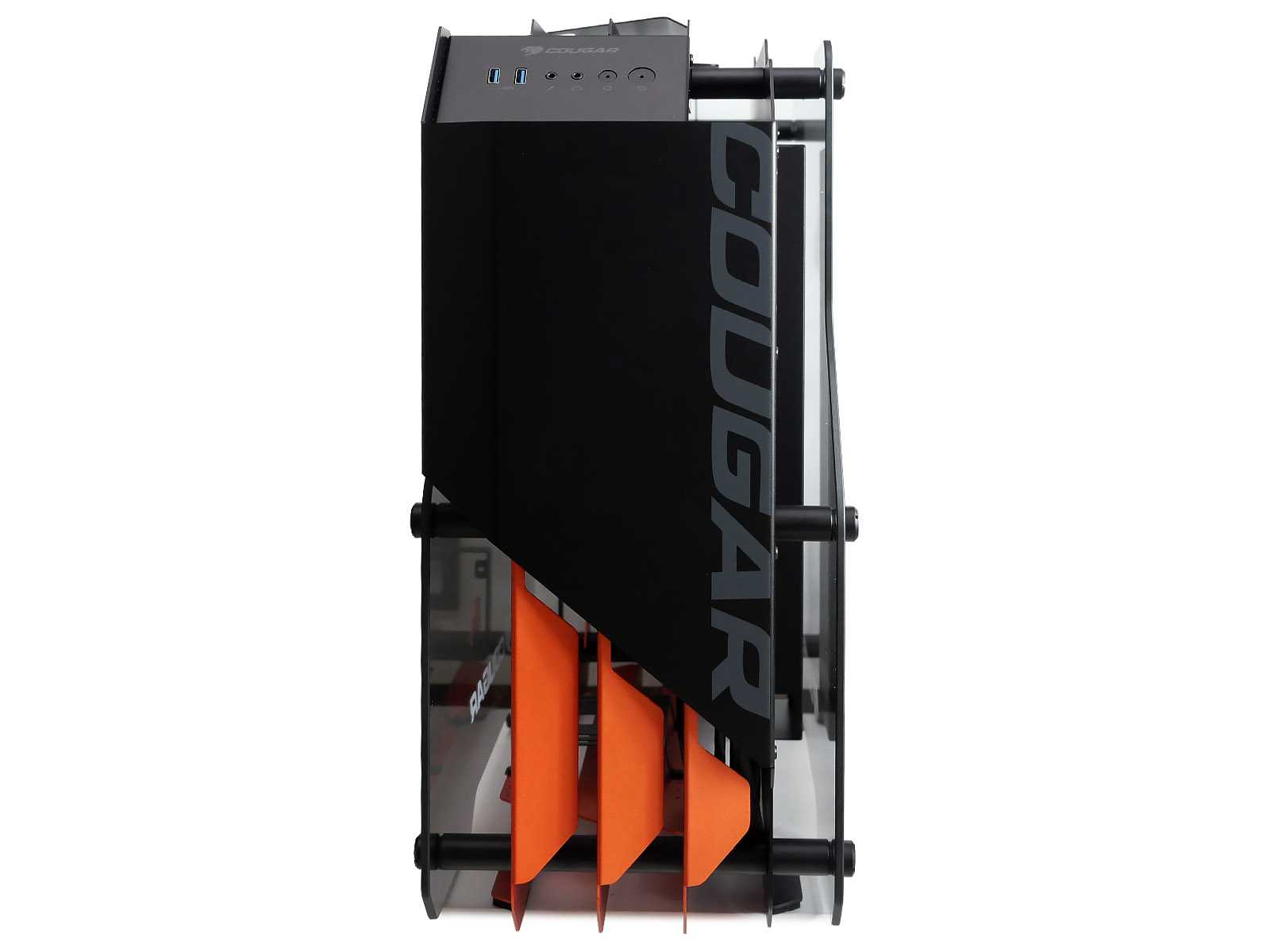

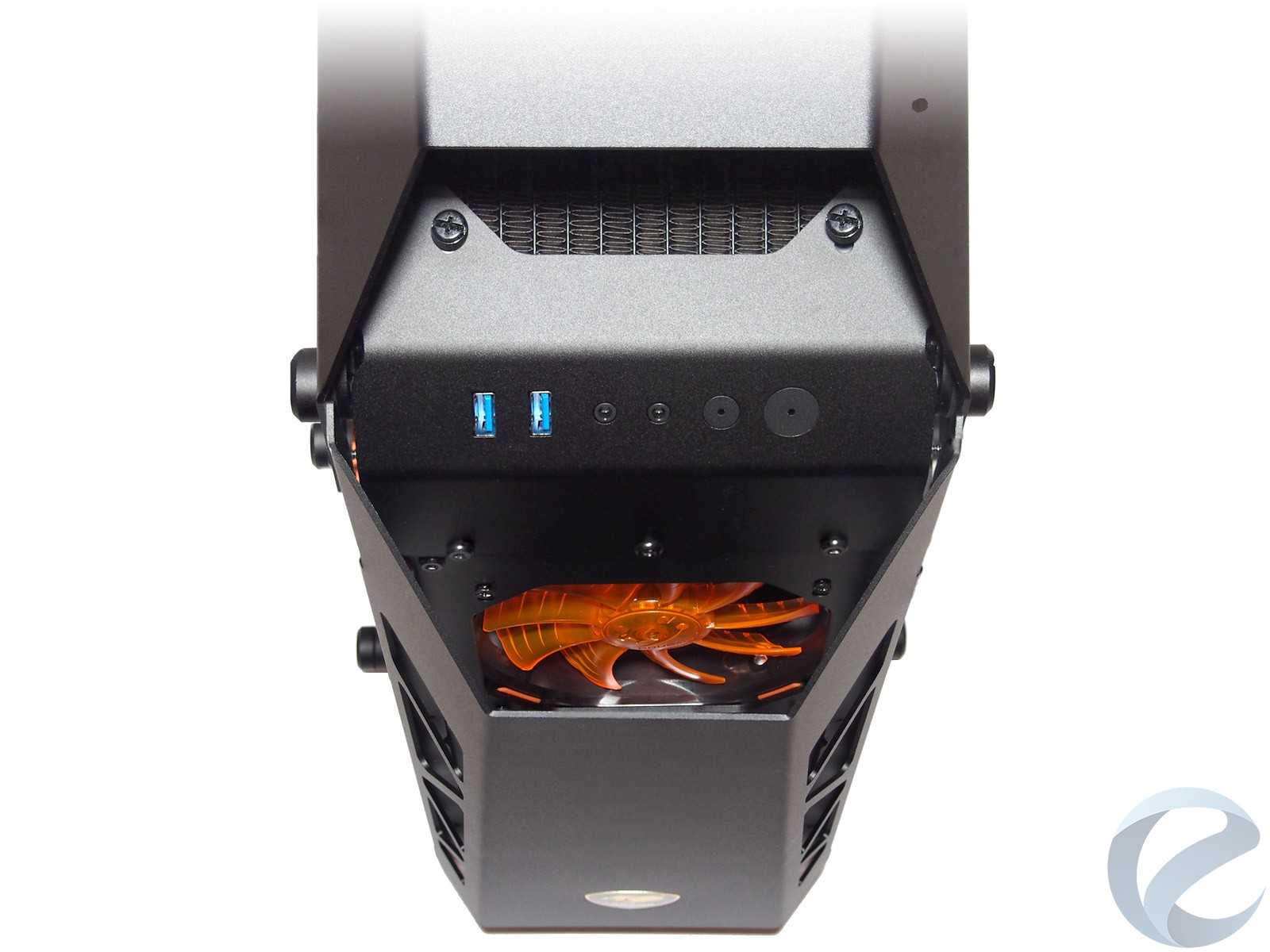

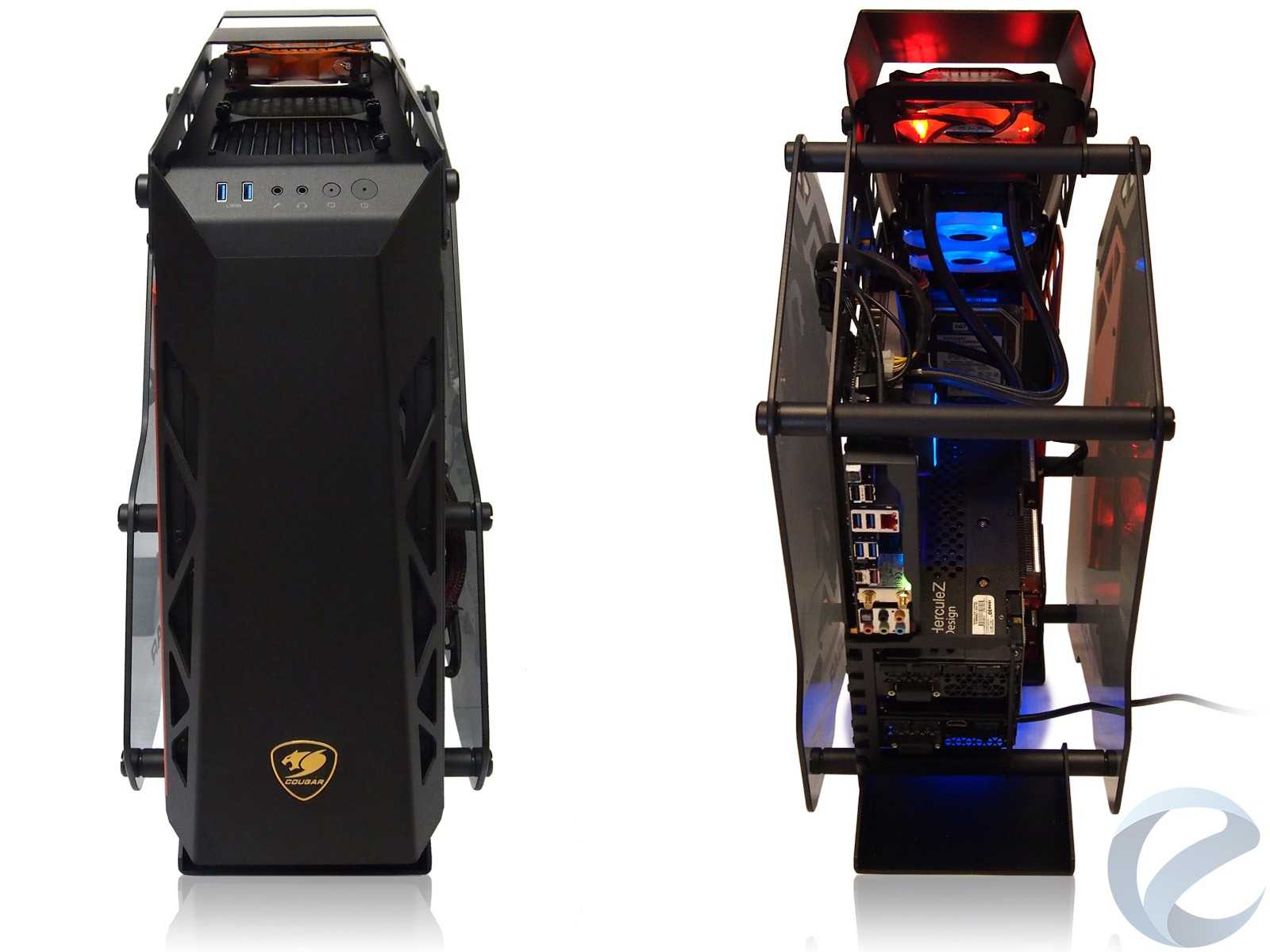

Фронтальный блок портов и кнопок вынесен на скошенную верхнюю часть. Набор интерфейсов небогат — всего два разъёма USB 3.0, аудиопорты и кнопки питания и перезагрузки, совмещенные с белыми светодиодами активности. По современным меркам не хватает, как минимум, USB Type-C разъёма.

Комплектация

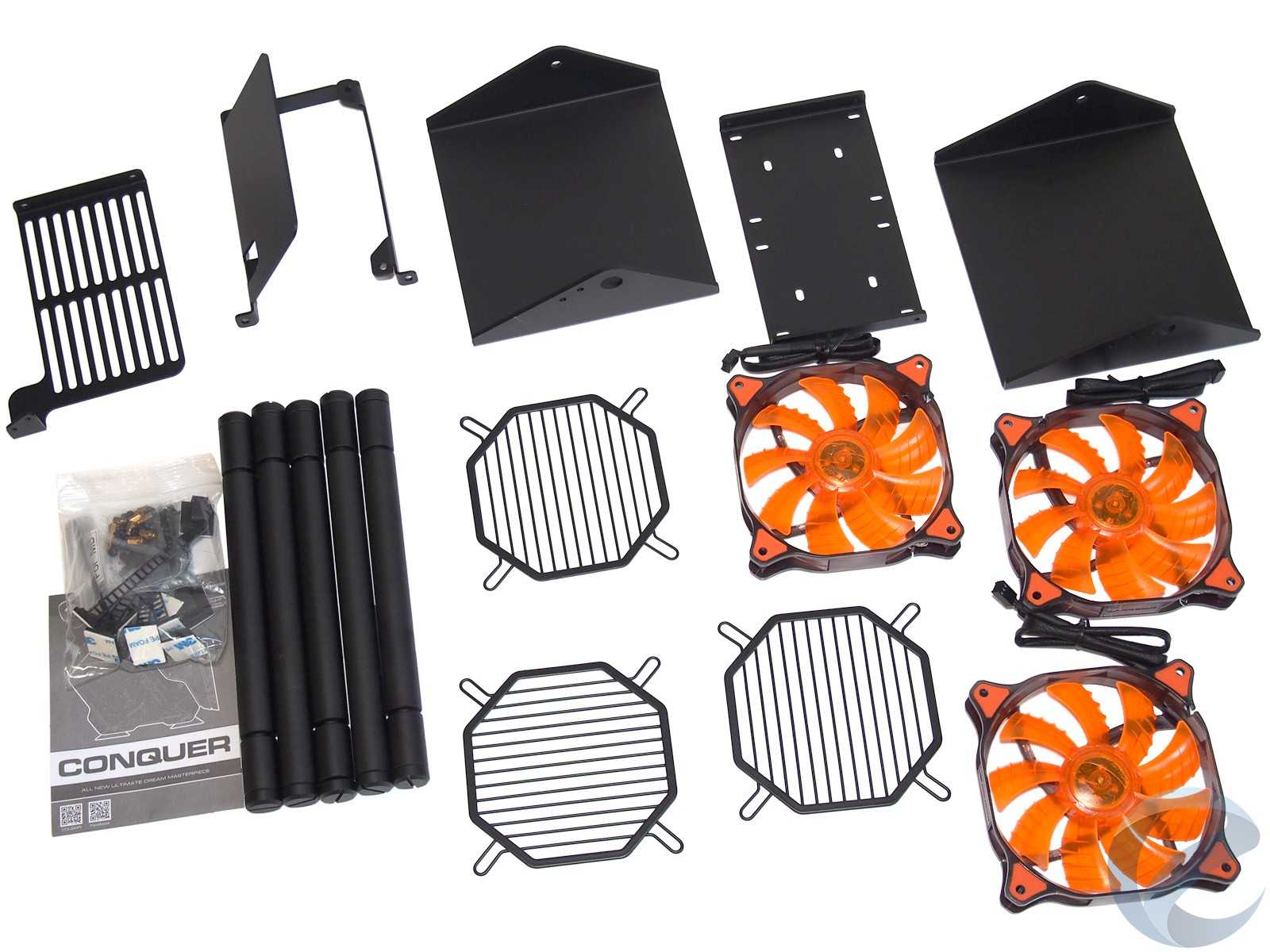

Комплектация у корпуса неплохая, сразу «из коробки» есть практически все необходимое для начала сборки системного блока:

120 мм корпусные вентиляторы — 3 шт.;
Защитные решетки для корпусных вентиляторов — 3 шт.;
Распорка для крепления накопителей информации — 1 шт.;
Ножки — 2 шт.;
Рамка для крепления блока питания — 1 шт.;
Решетка для поддержки блока питания — 1 шт.;
Цилиндрические крепления для боковых стекол — 5 шт.;

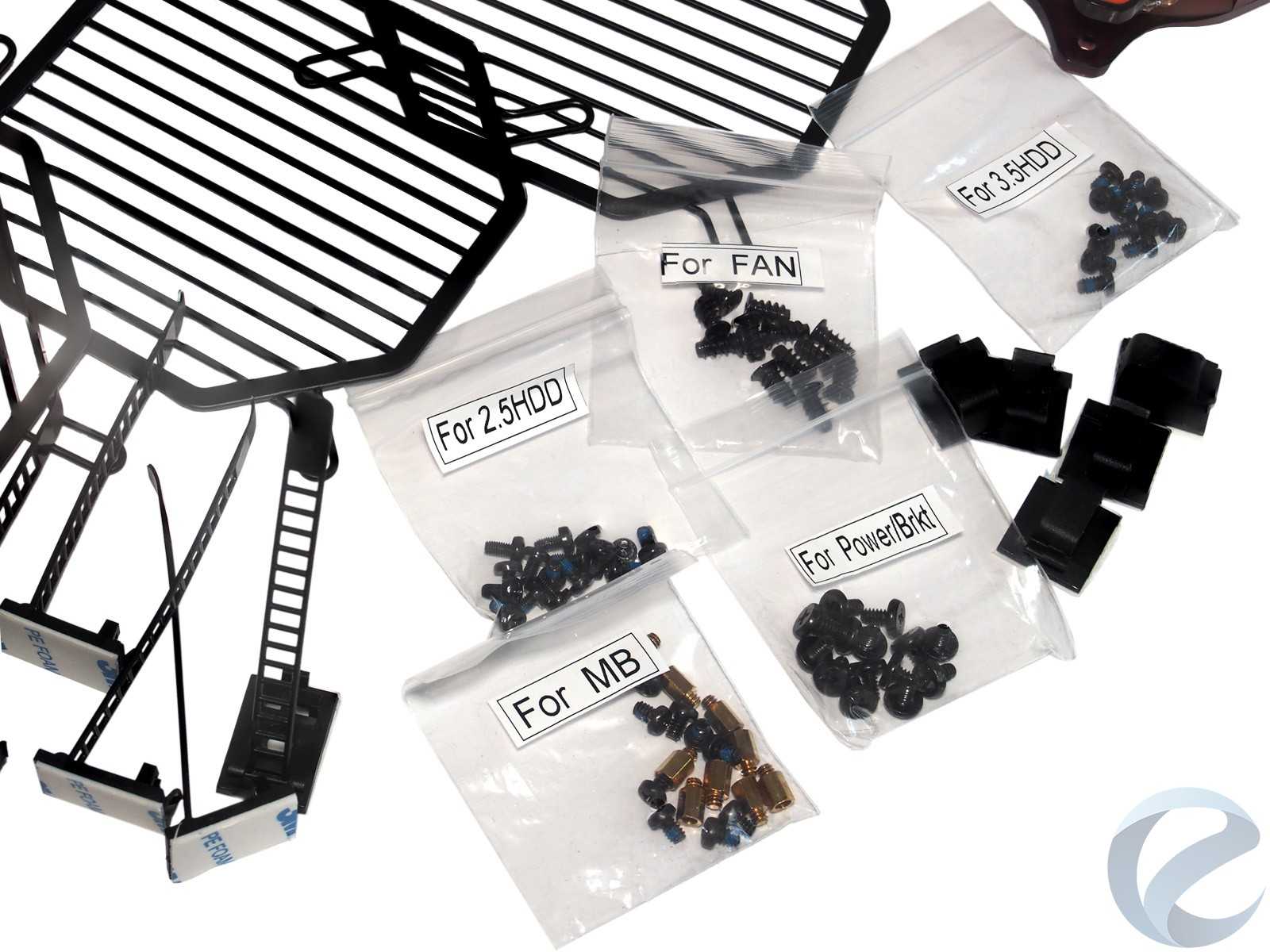

Набор крепежных винтов и стяжек.

Защитные решетки вентиляторов вместе с корпусами встречаются нечасто, но учитывая расположение верхних вентиляционных отверстий будут весьма к месту. Вот только винтов для их крепления маловато, всего 12 штук, на отдельное размещение вентиляторов и решеток не хватит. Отрадно, что для крепления кабелей вложили продвинутый вариант нейлоновых стяжек с удобными многоразовыми зажимами и клипсы на самоклеящейся основе.

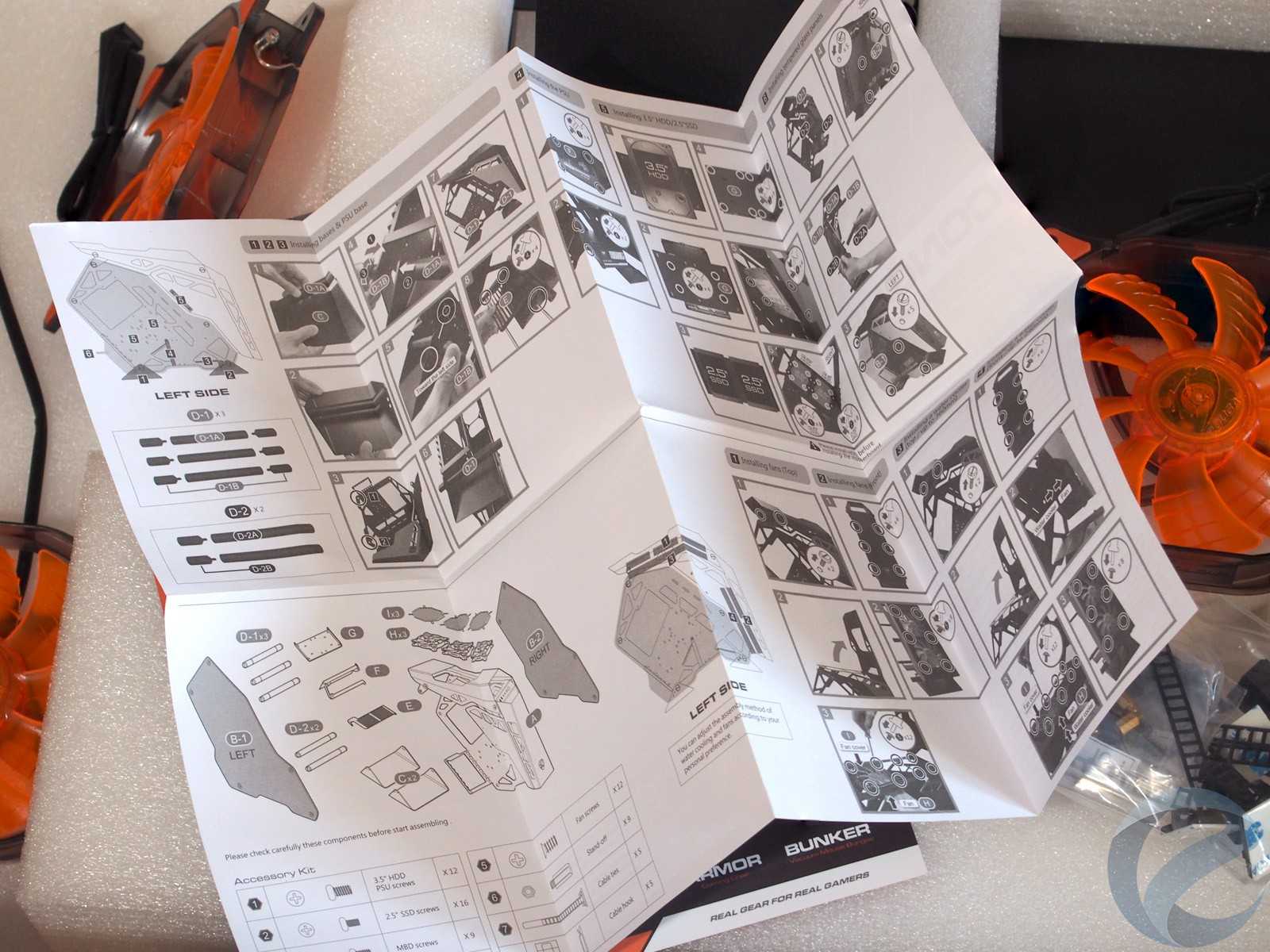

Инструкция укладывается в один лист сложенный «гармошкой». В этой части от недешевого корпуса ожидаешь красочно оформленный буклет. Правда, сборка настолько проста, что особо расписывать нечего. Недостаток внимания к премиум-позиционированию заметен и в части крепежных винтов. С одной стороны, их не поленились рассортировать в отдельные пакетики с надписями о предназначении для тех или иных комплектующих, с другой, не вложили спикер и инструмент для вкручивания винтов стоек креплений материнских плат, равно как и не окрасили последние в цвет корпуса.

Упаковка и комплектация

Крупная коробка с корпусом Cougar Blazer выполнена в яркой стилистике, заданной ещё первым «модником» с рамой открытого типа — Cougar Conquer. Габариты упаковки — 33 x 63 x 67 сантиметров. Оформление содержит табличку со спецификацией, а на задней части расписаны «фишки» корпуса, но, к сожалению, всё это только на иностранных языках.

На боковых гранях сделаны вырезы — ручки. Внутри отдельные детали разложены послойно с надёжной фиксацией во вспененном материале, усиленном слоями картона. Упаковка достаточно плотная и в нашем случае с честью выдержала неаккуратное отношение экспедиторских компаний.

Как это нередко бывает с семплами для интернет-изданий, к нам Blazer доставили в аскетичной комплектации: корпус, стеклянные панели, винты для них, краткая инструкция и рекламный листок. В магазинном варианте также должна быть дополнительная коробочка с набором крепежа, в который входят удобные пластиковые хомуты на самоклеящихся площадках, подставки под материнскую плату и винты для различных устройств.

Спецификация

При взгляде на сухие цифры спецификации создается впечатление, что VTE 600W принципиально отличается от серий STE и STX только наличием «бронзового» сертификата 80PLUS, нона самом делев схемотехническом плане изменения существенные.

P/N: CGR BS-600;
Модель: VTE 600W;
Номинальная мощность: 600 Вт;
Цвет: черный;
PFC: Active;
Модульная система кабелей: нет;
Коннекторы: 24-pin — 1 шт., CPU 8-pin — 1 шт., MOLEX4-pin — 2 шт., SATA — 6 шт., PCI-E 8-pin — 2 шт.;
Входной ток: до 10 / 6 А;
Входное напряжение: 100 В — 240 В переменного тока с частотой 50/60 Гц;
Эффективность: 80PLUS Bronze;
Защита: OVP, UVP, SCP, OCP, OPP;
Система охлаждения: тихий 120-мм вентилятор с контролем оборотов в зависимости от температуры;
Рабочая температура окружающей среды: от +10 до +40 градусов Цельсия при относительной влажности до 85%;
Размеры без кабелей (Ш / В / Д): 150 мм x 140 мм x 86 мм;
Срок гарантии: 1 год.

Официальная страничка: http://www.cougar-gaming.ru/.

Таблица с информацией о максимально допустимой нагрузке по основным линиям питания:

Максимальная мощность Cougar VTE 600W — 600 Вт, при этом заявлено, что блок питания способен выдать мощность по линии +12 В до 540 Вт, а в совокупности по +3,3 В и +5 В — до 150 Вт.

В детализации по предельному току нагрузки:

по линии +12 В до 45 А;
по линии +5 В до 20 А;
по линии +3,3 В до 16 А;
по линии +5vsb до 2,5 А;
по линии -12 В до 0,3 А.

Разбор и внутреннее устройство

Важное замечание: перед разбором блока питания нужно учесть, что это автоматически лишает гарантийного обслуживания, да и риск поражения электрическим током велик (на высоковольтных конденсаторах заряд может достаточно долго сохраняться после отключения от сети электропитания), поэтому самостоятельно лучше не лезть внутрьи в случае поломок или профилактических чисток от пыли обращаться в специализированные сервисные центры.

Две половинки корпуса блока питания Cougar VTE 600W соединены без хитростейс помощью специальных пазов и четырех винтов. Заводской стикер приклеен на один из винтов, как гарантийная пломба производителя. По внешнему виду платы и размещению компонентовпредположительно блок собран на заводах крупного ОЕМ-сборщика — компании HEC.

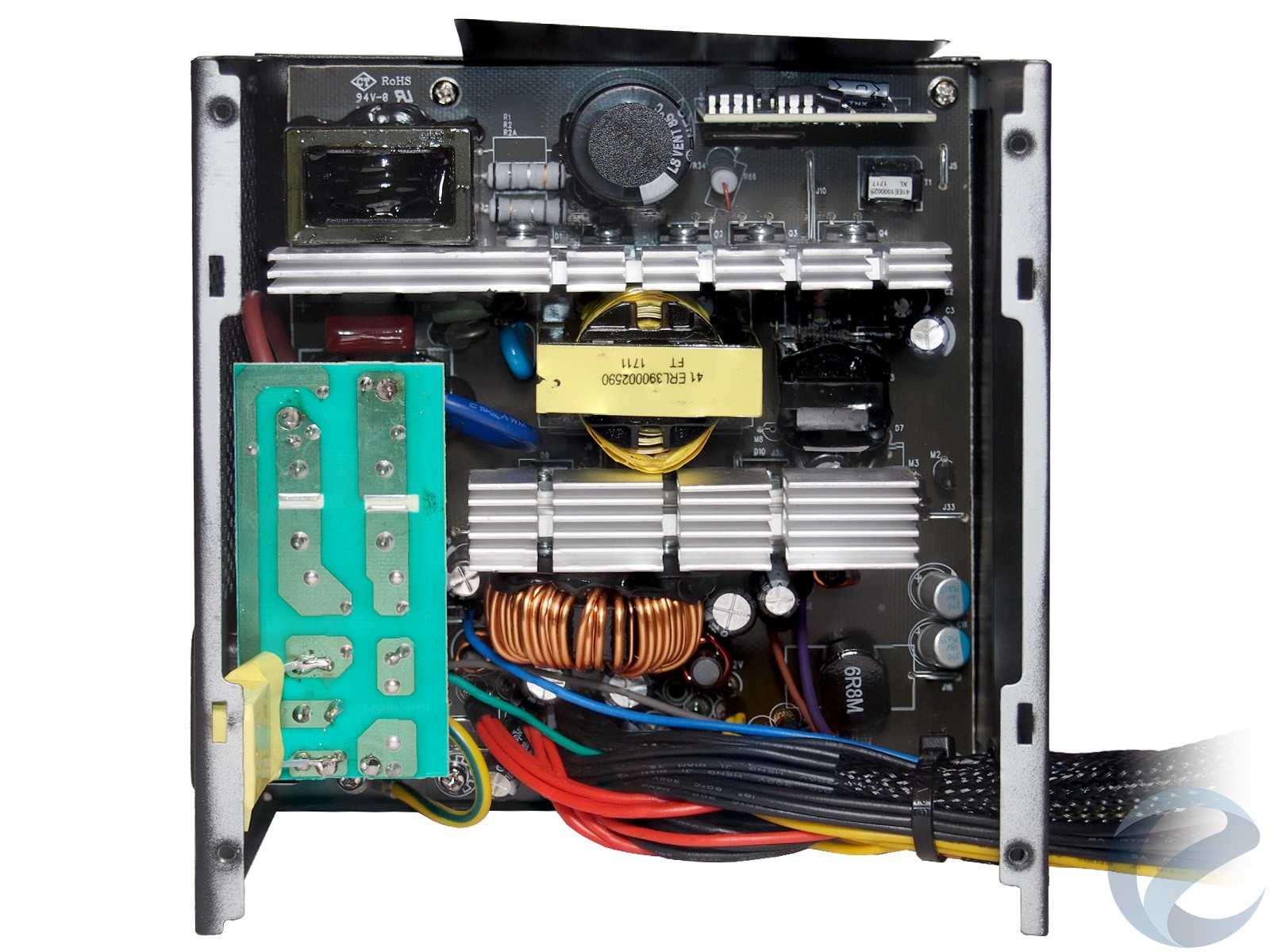

Внутри блока питания относительно свободное размещение силовых компонентов. В глаза бросаются два достаточно крупных радиаторас увеличенной площадью оребрения в верхней части, вокруг которых и сгруппированы большинство транзисторов и диодных сборок.

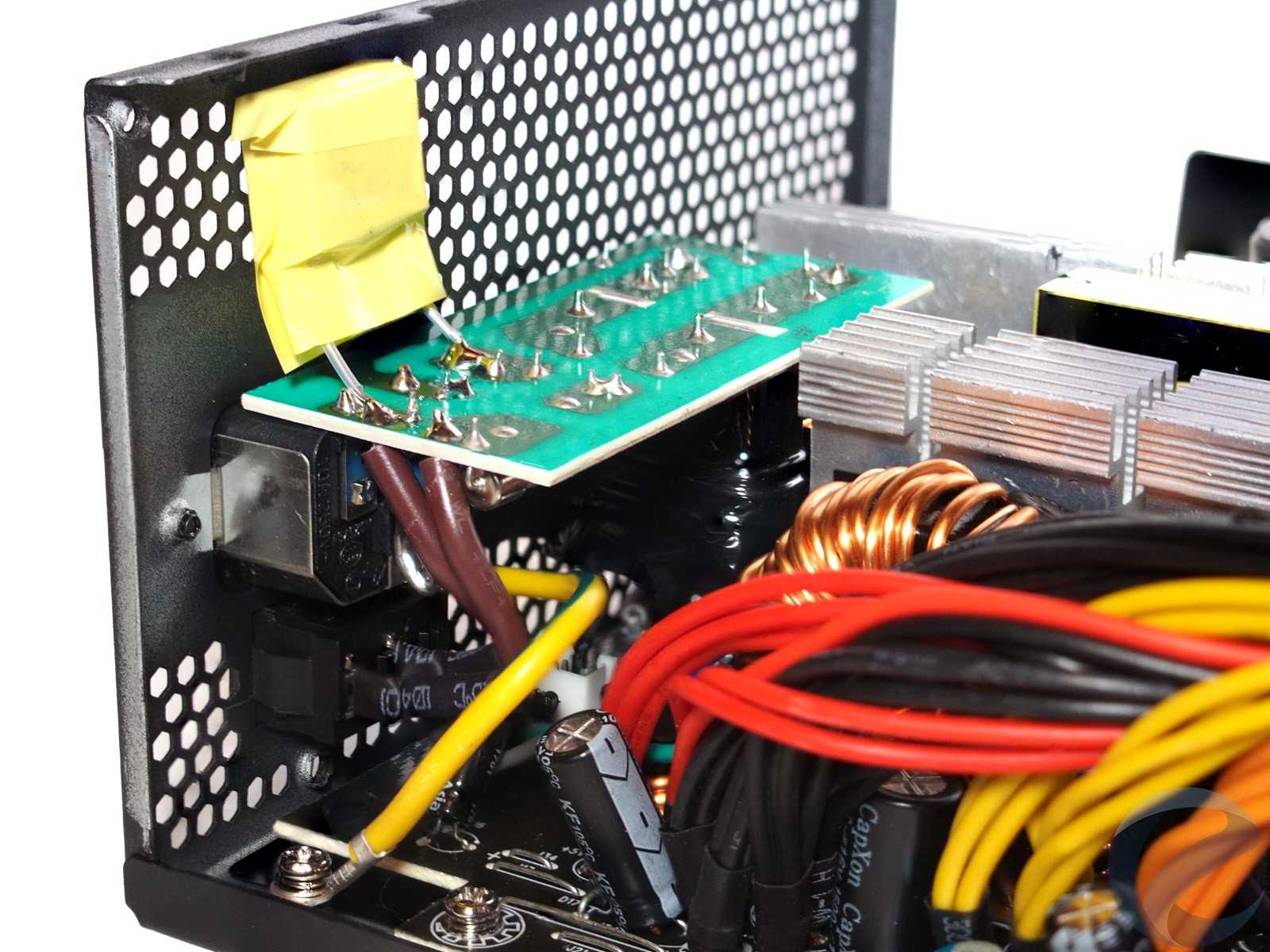

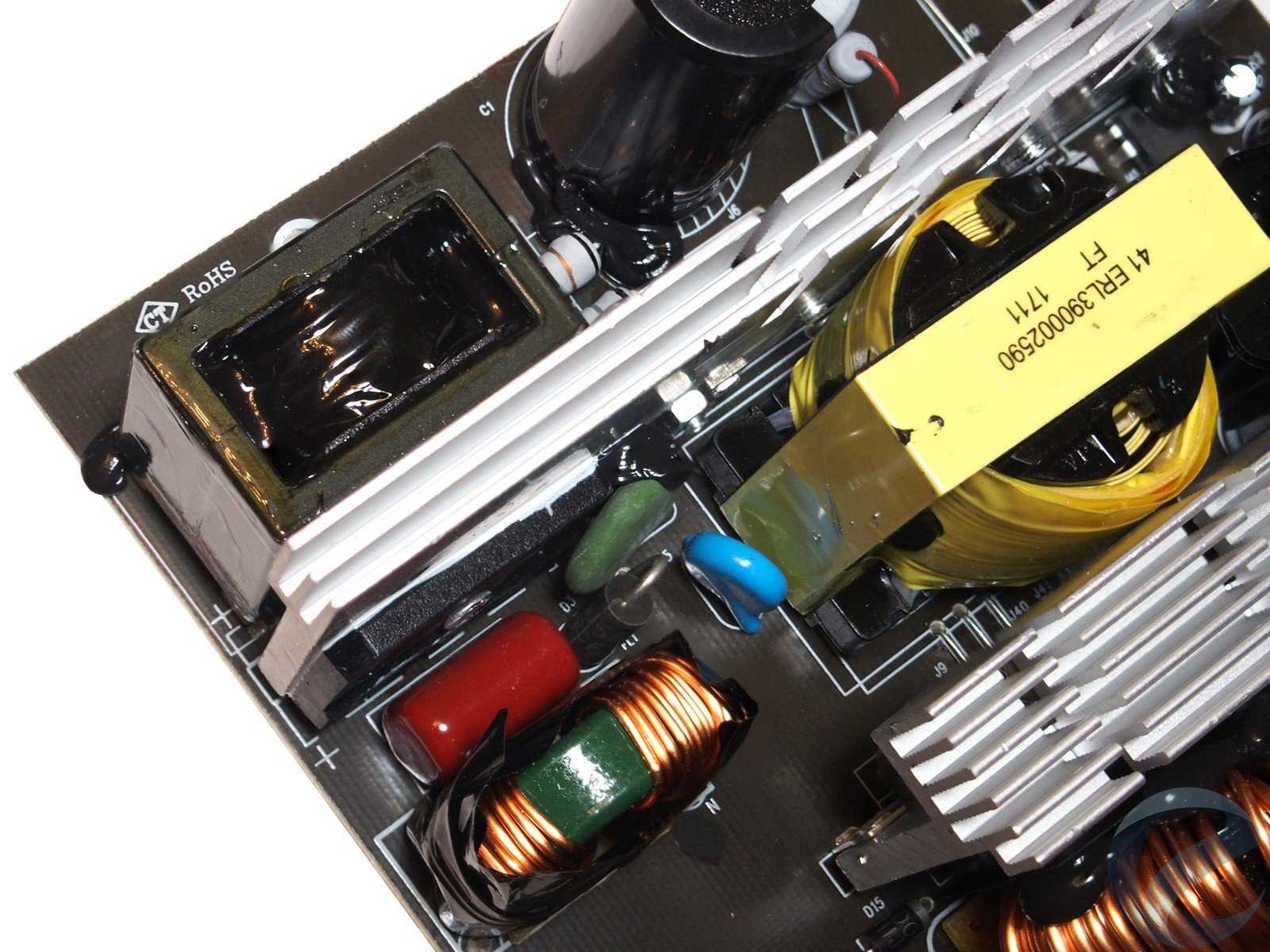

Фильтр электромагнитных помех и плавкий предохранитель размещенна отдельной достаточно крупной плате, которая жестко припаяна к внутренней стороне разъема сетевого кабеля 230 В. К основной плате провода питания подходят также через соединение пайкой.

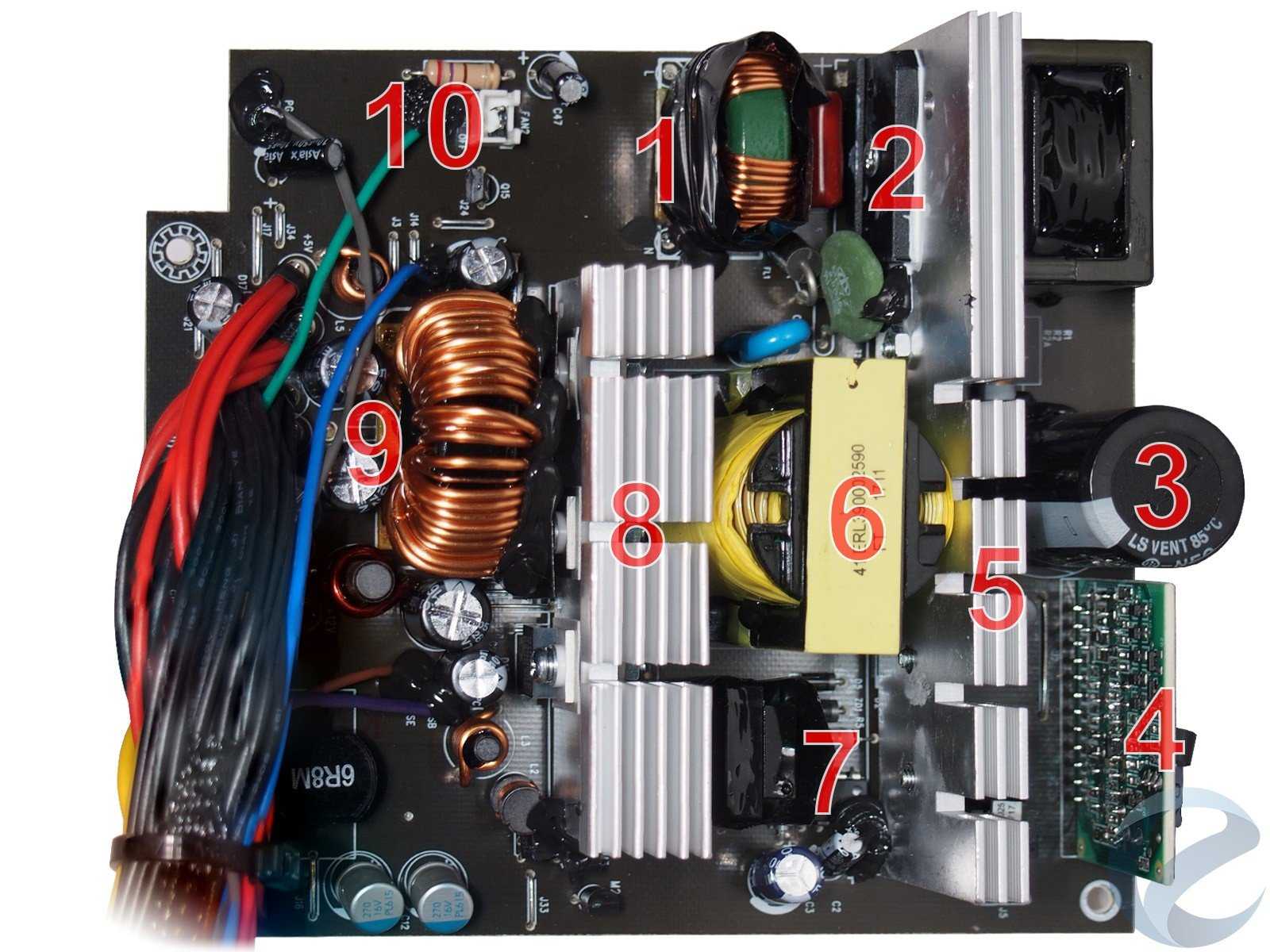

Общая схема блока питания выглядит следующим образом:

Ввод питания после фильтра;
Выпрямитель;
Высоковольтный конденсатор CapXon серии LS;
Плата контроллера APFC;
Радиатор и компоненты преобразователя и активного корректора мощности (APFC);
Основной трансформатор;
Источник дежурного питания;
Радиатор преобразователя;
Фильтрующие конденсаторы выходных линий питания;
Разъем подключения вентилятора.

В качестве выпрямительного диодного моста используется GBU1506, прикрученный к одному из радиаторов охлаждения через прослойку из термопасты белого цвета. На этом же радиаторе элементы APFC преобразователя и корректора.

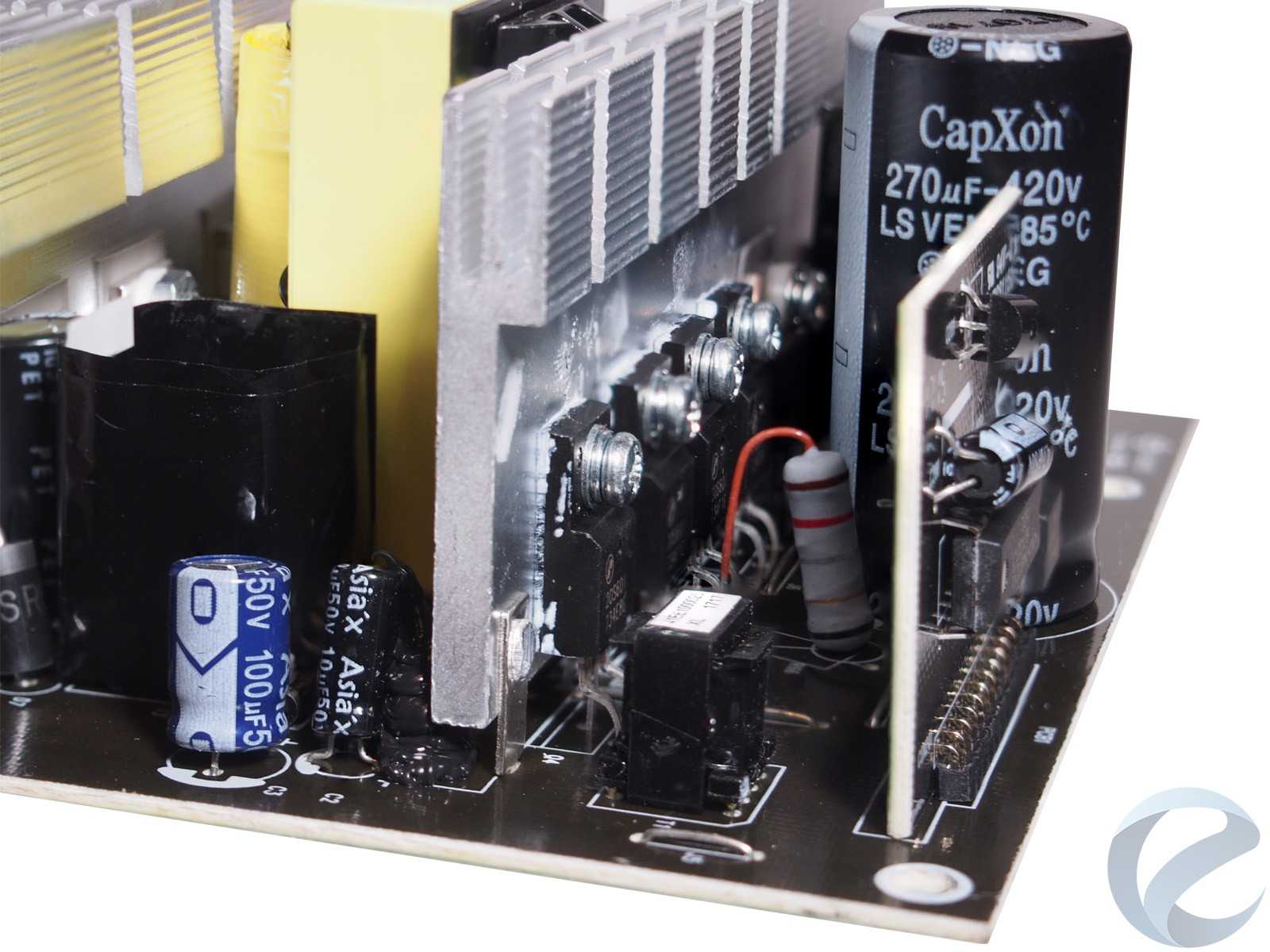

В качестве сглаживающего высоковольтного конденсатора используется CapXon LS VENT ёмкостью 270 мкФ на 420 В, рассчитанный на работу при температуре до 85 градусов Цельсия.

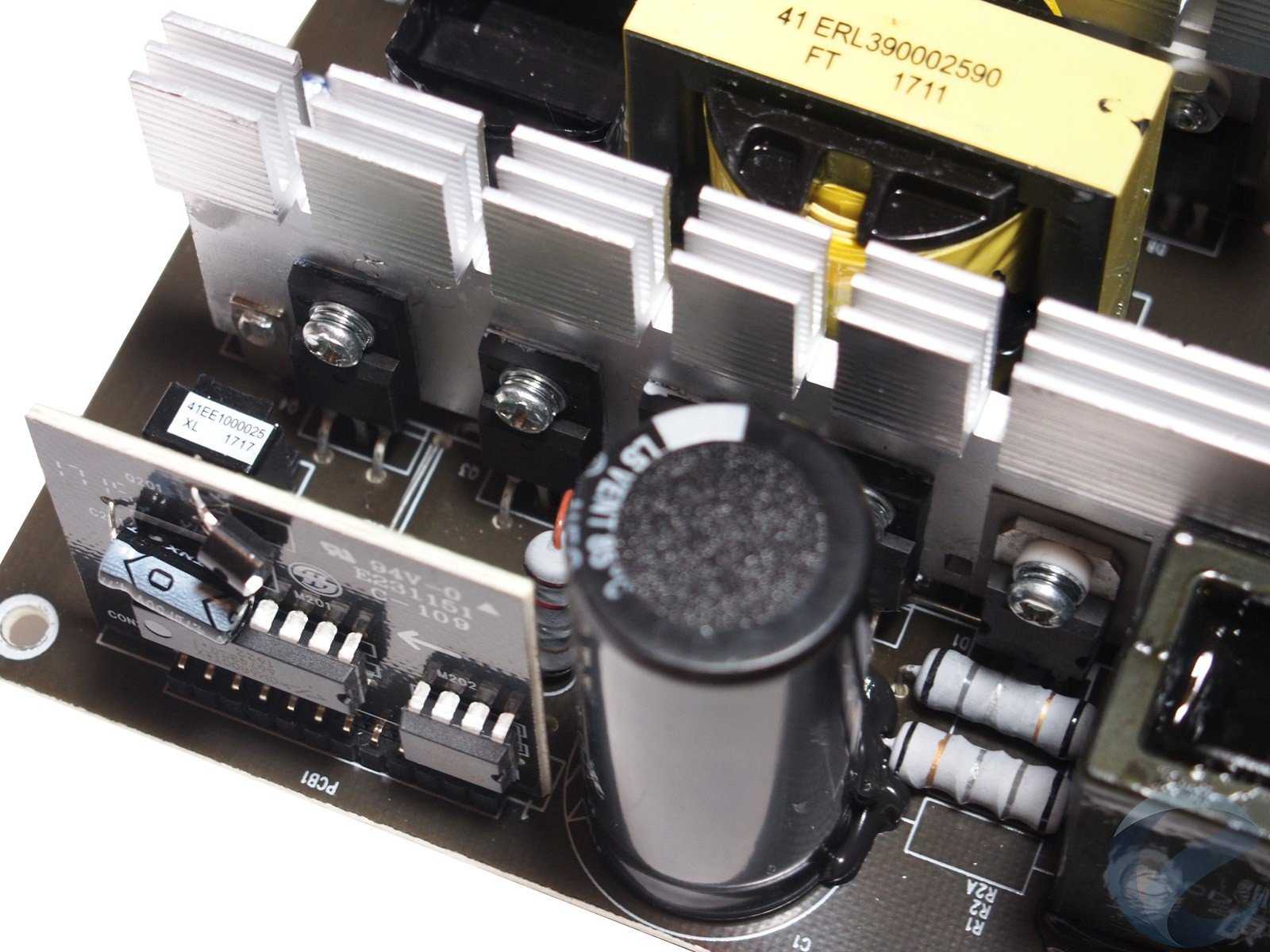

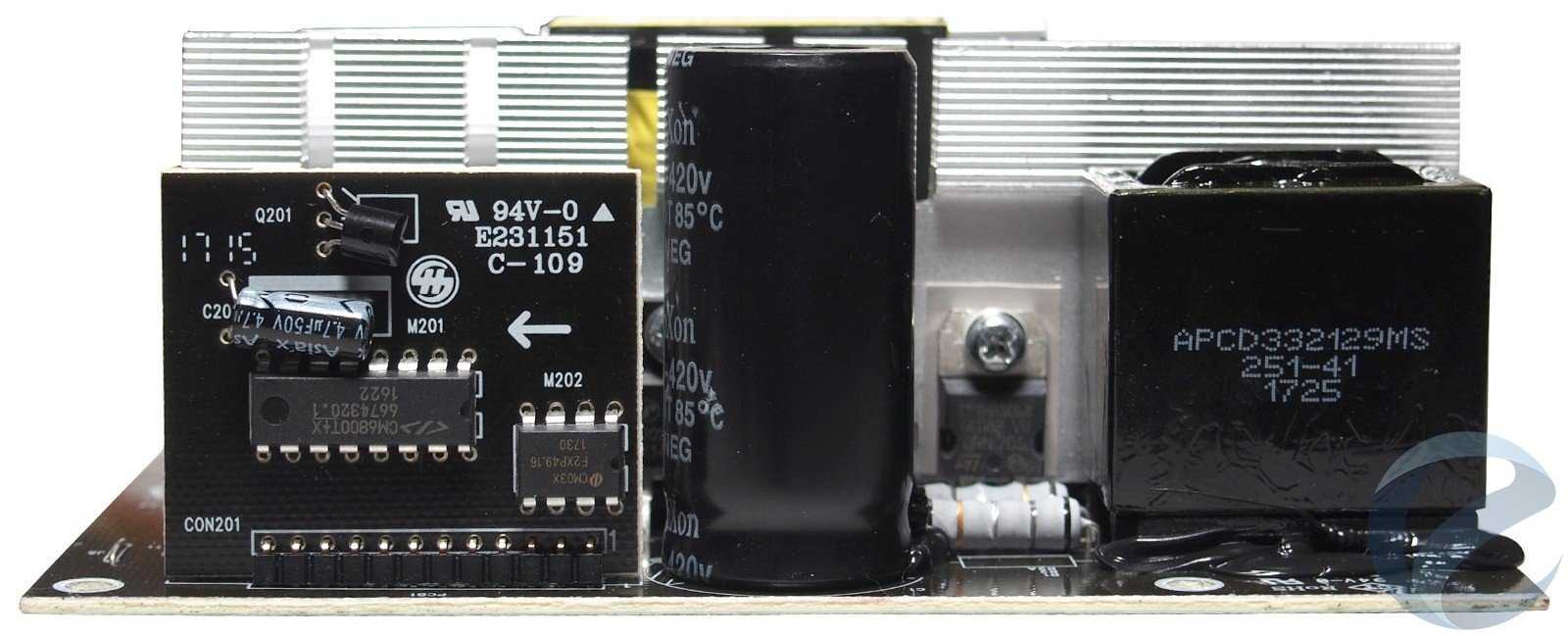

Контроллер преобразователя и корректора мощности на основе микросхемы CM6800TX вынесен рядом на отдельную вертикальную плату. На ней же микросхема CM03X, которая размыкает некоторые цепи при отключении APFC, чтобы уменьшить разрядный ток высоковольтного электролитического конденсатора, что облегчает повторный запуск БП при небольших простоях. Это особенно актуально на новых материнских платах с чипсетами Intel, где первичная инициализация UEFI BIOS при смене комплектующих или при определенных этапах настройки происходит в два этапа.

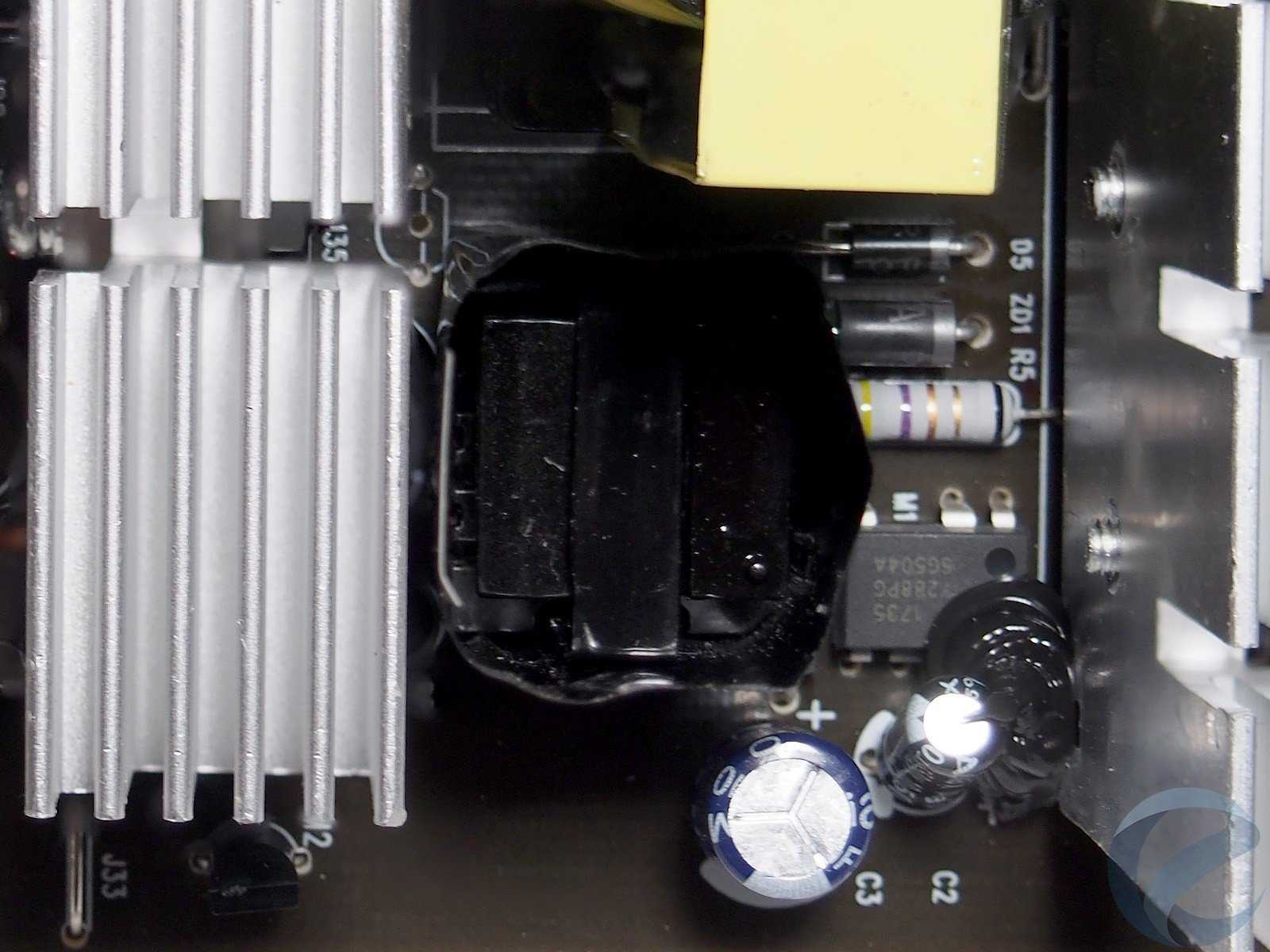

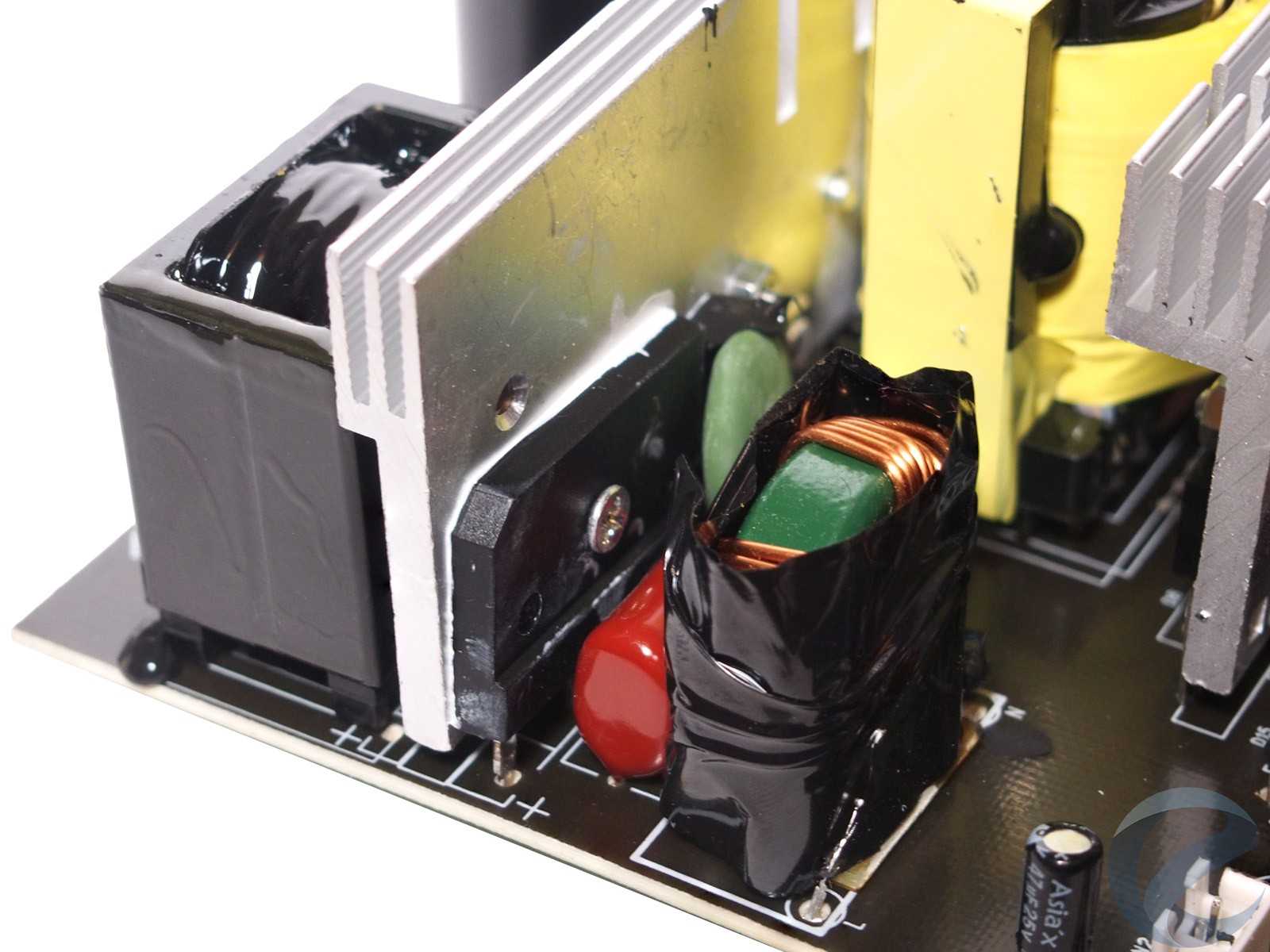

Источник дежурного напряжения построен на распространенной микросхеме TNY288PG, рядом в цепи используются электролитические конденсаторы Asia'X, рассчитанные на температуру до 105 градусов Цельсия, что немаловажно для работы в «stand-by» режиме, когда охлаждения вентилятором нет.

})

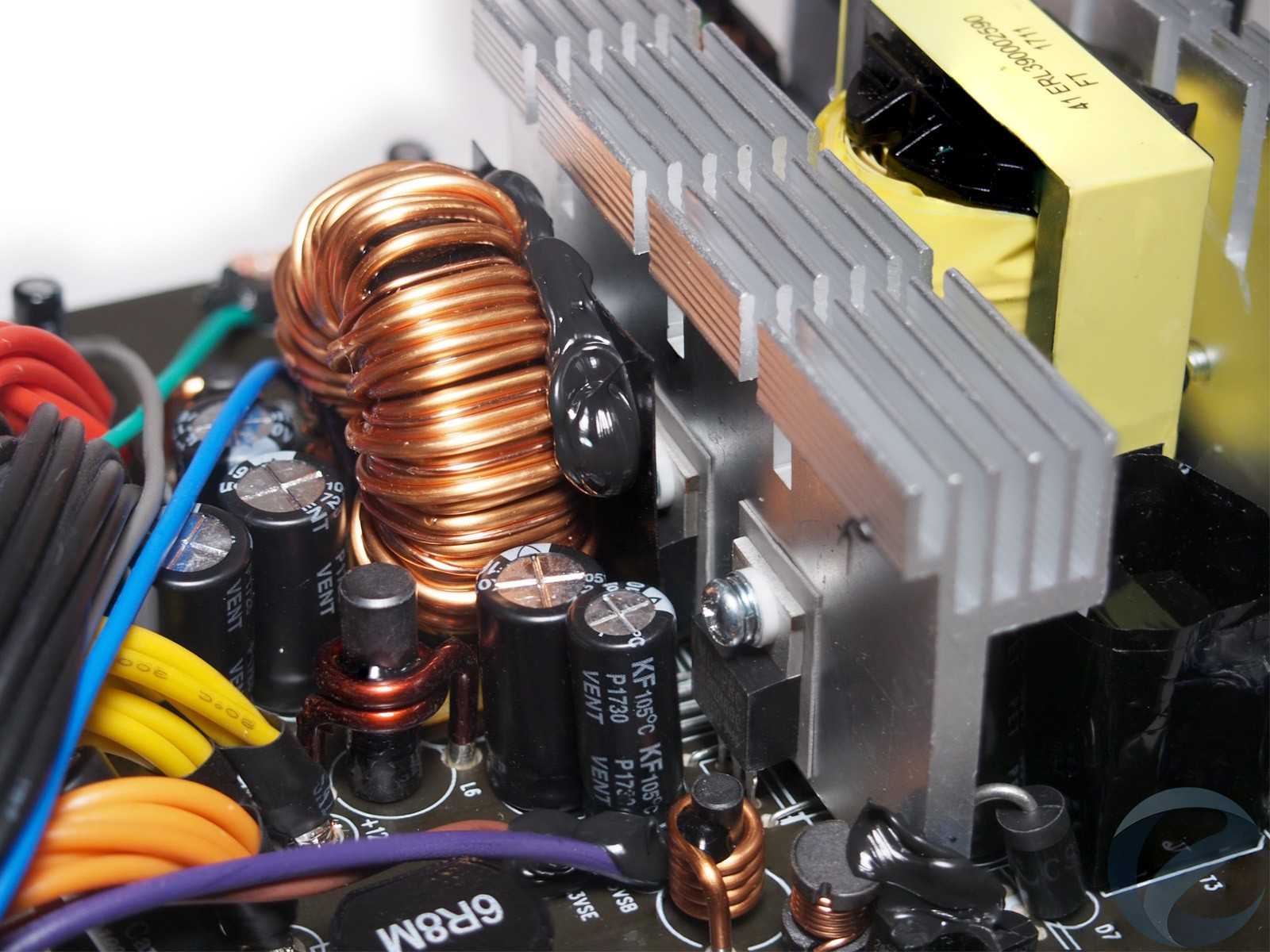

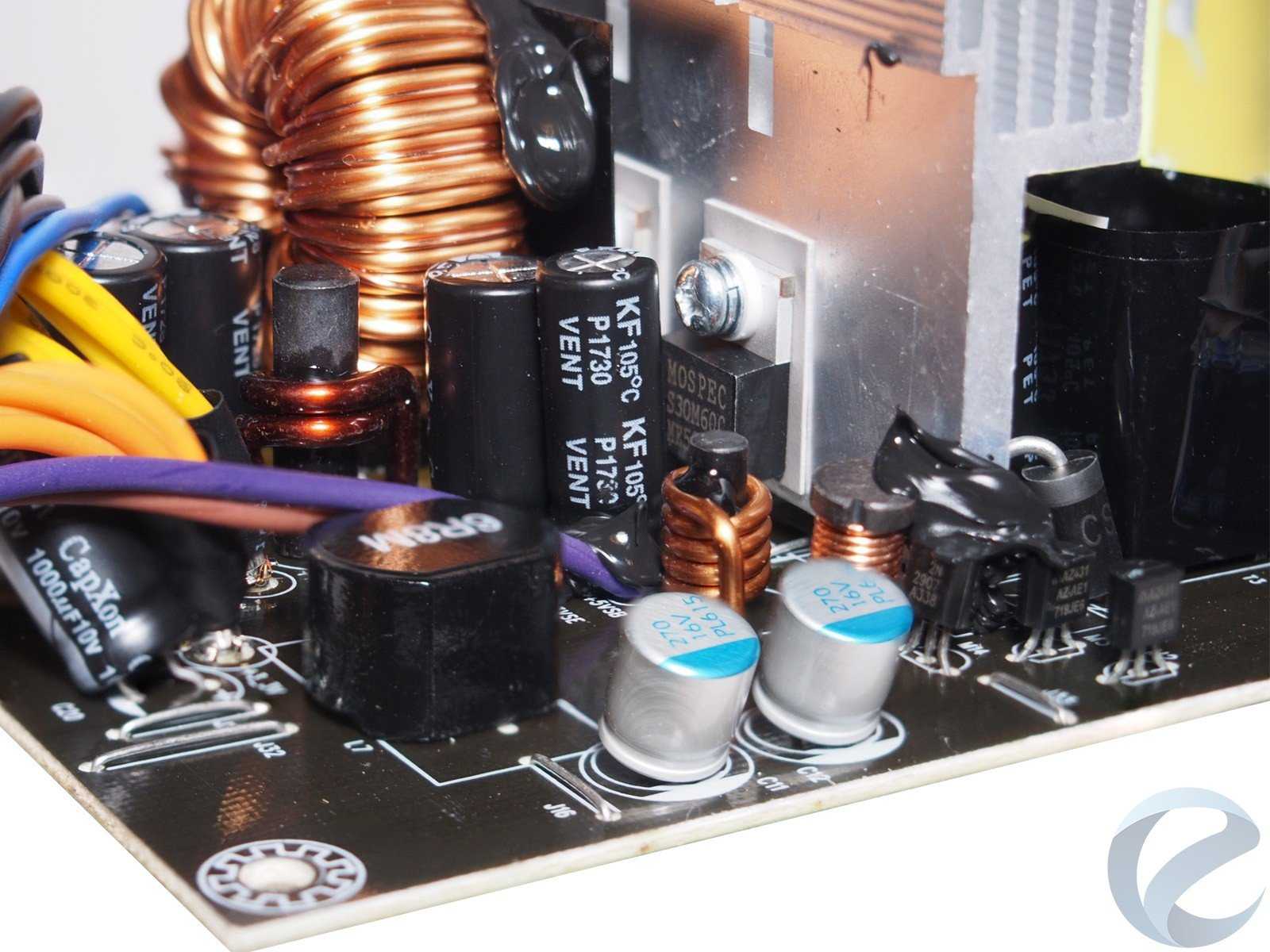

DC-DC преобразователь вторичной цепи собран на сборках диодов Шоттки MOSPEC S40M60C, S30M60C и еще нескольких элементах, маркировка которых закрыта крупным дросселем.

Фильтрующие конденсаторы выходных напряжений — CapXon серии KF с рабочей температурой до 105 градусов Цельсия. В нескольких частях платывстречаются и твердотельные конденсаторы.

Подключение вентилятора сделано через двухконтактный разъем, соединение усилено каплей черного герметика.

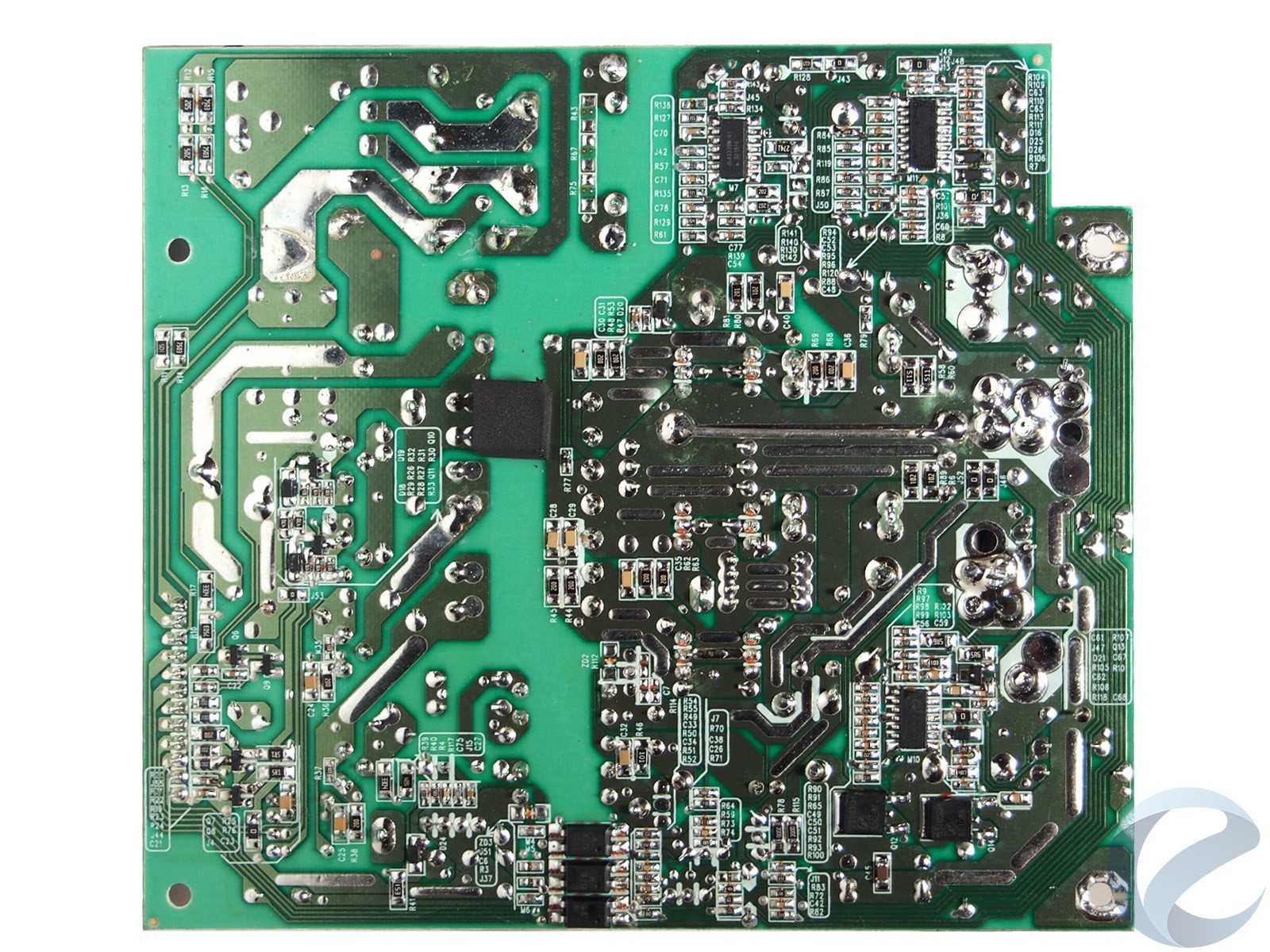

Обратная сторона платы хорошо пропаяна, силовые дорожки усилены слоем припоя. Сюда также вынесенонесколько управляющих микросхемс затертой маркировкой.

Общее впечатление от внутреннего осмотра блока питания положительное. Используемая элементная база среднего ценового диапазона, качество пайки и компоновки хорошее.

Упаковка

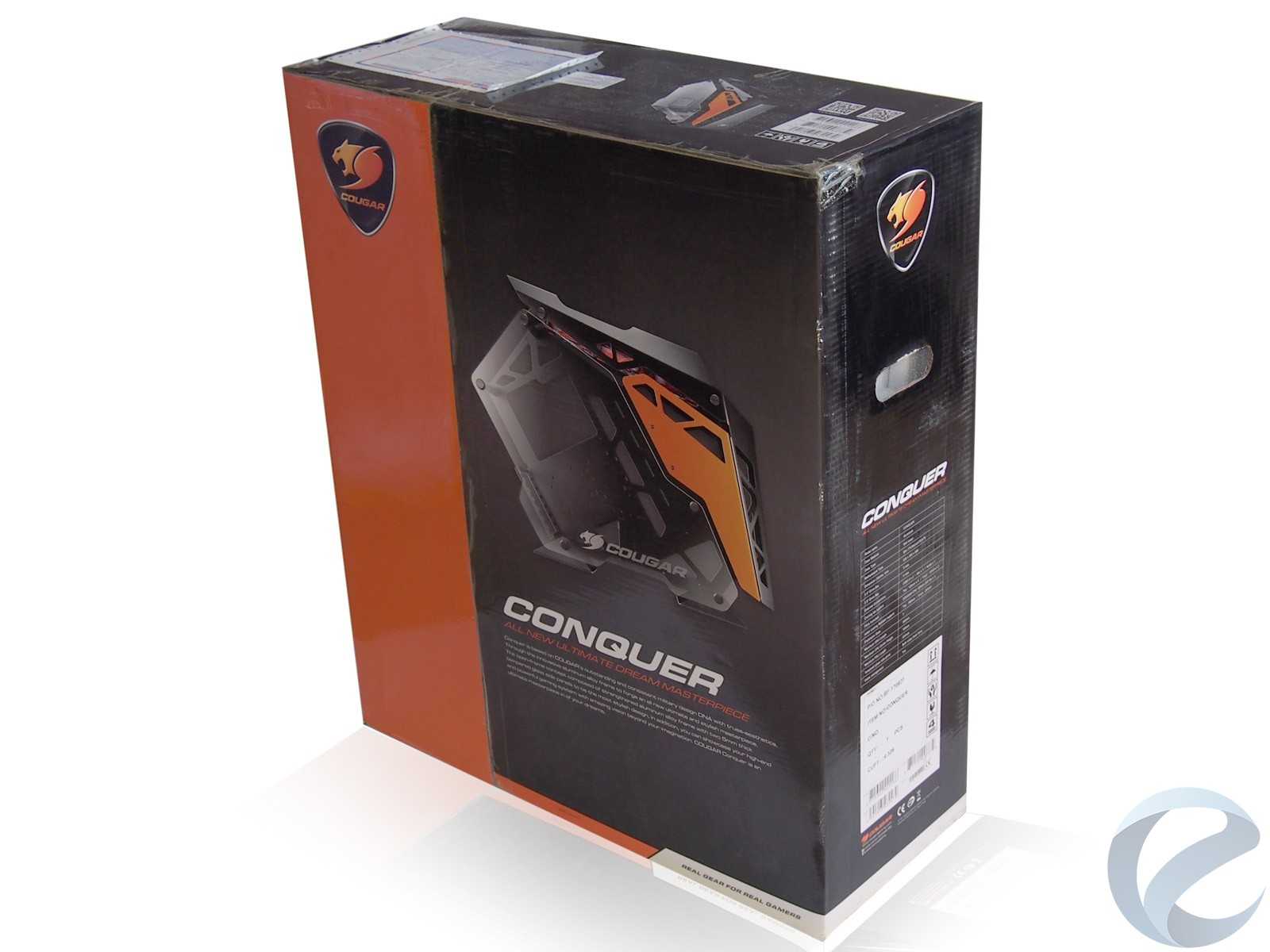

Коробка с COUGAR Conquer нетипично вытянута вверх и при этом относительно узкая. Связано это с тем, что корпус идет в разобранном виде и уложен с применением объемных уплотнителей, во избежание повреждения стеклянных или деформации металлических поверхностей.

Внутри все плотно и грамотно скомпоновано таким образом, что стеклянные боковины в слое уплотнителя спрятаны внутрь железного каркаса. Вспененное наполнение и дополнительные ребра жесткости из плотного картона хорошо защищают корпус от невзгод во время транспортировки. Например, даже без пометки «хрупко» транспортировка экспедиторскими компаниями из Москвы в Хабаровск прошла без последствий.

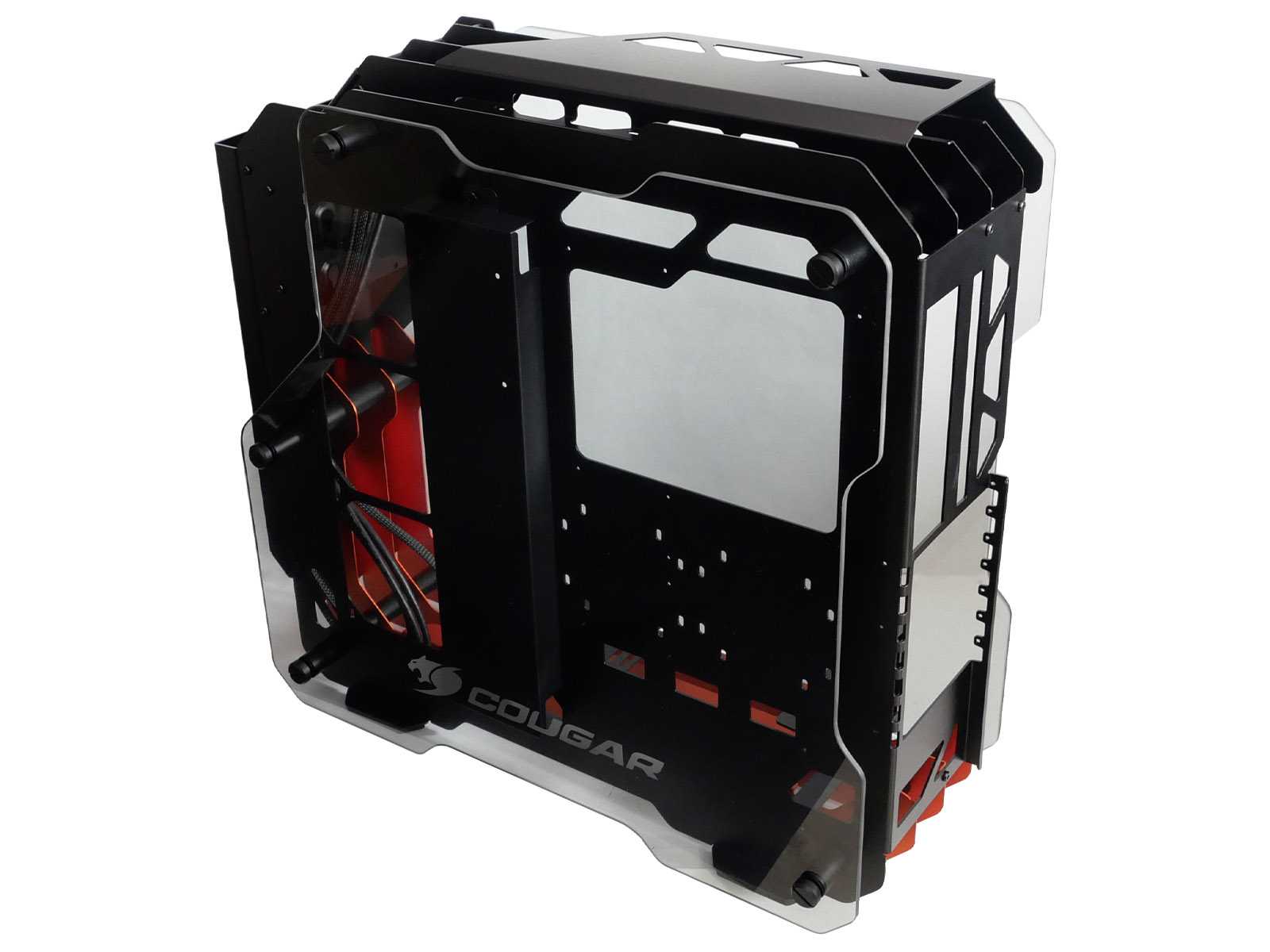

Интерьер

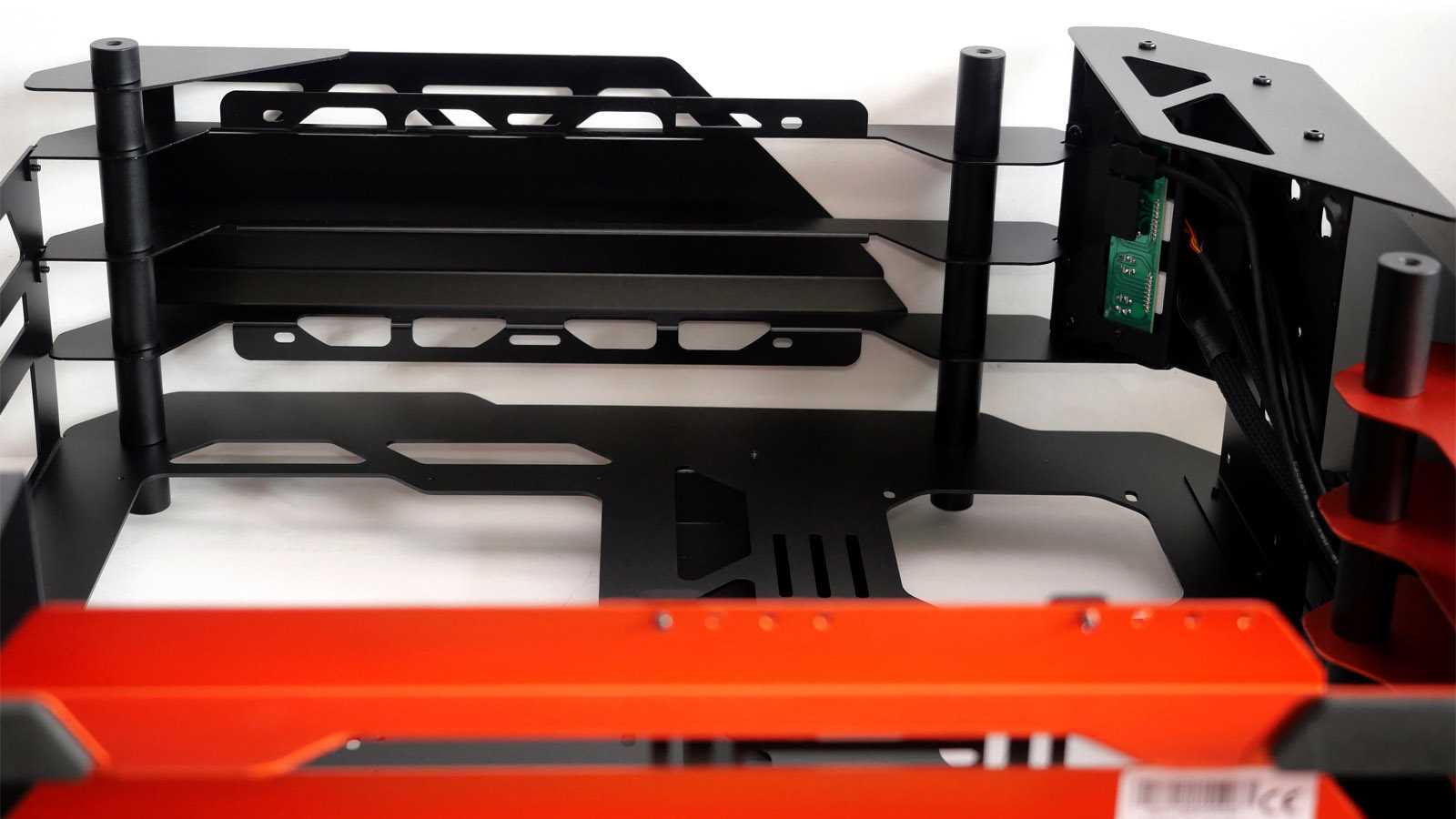

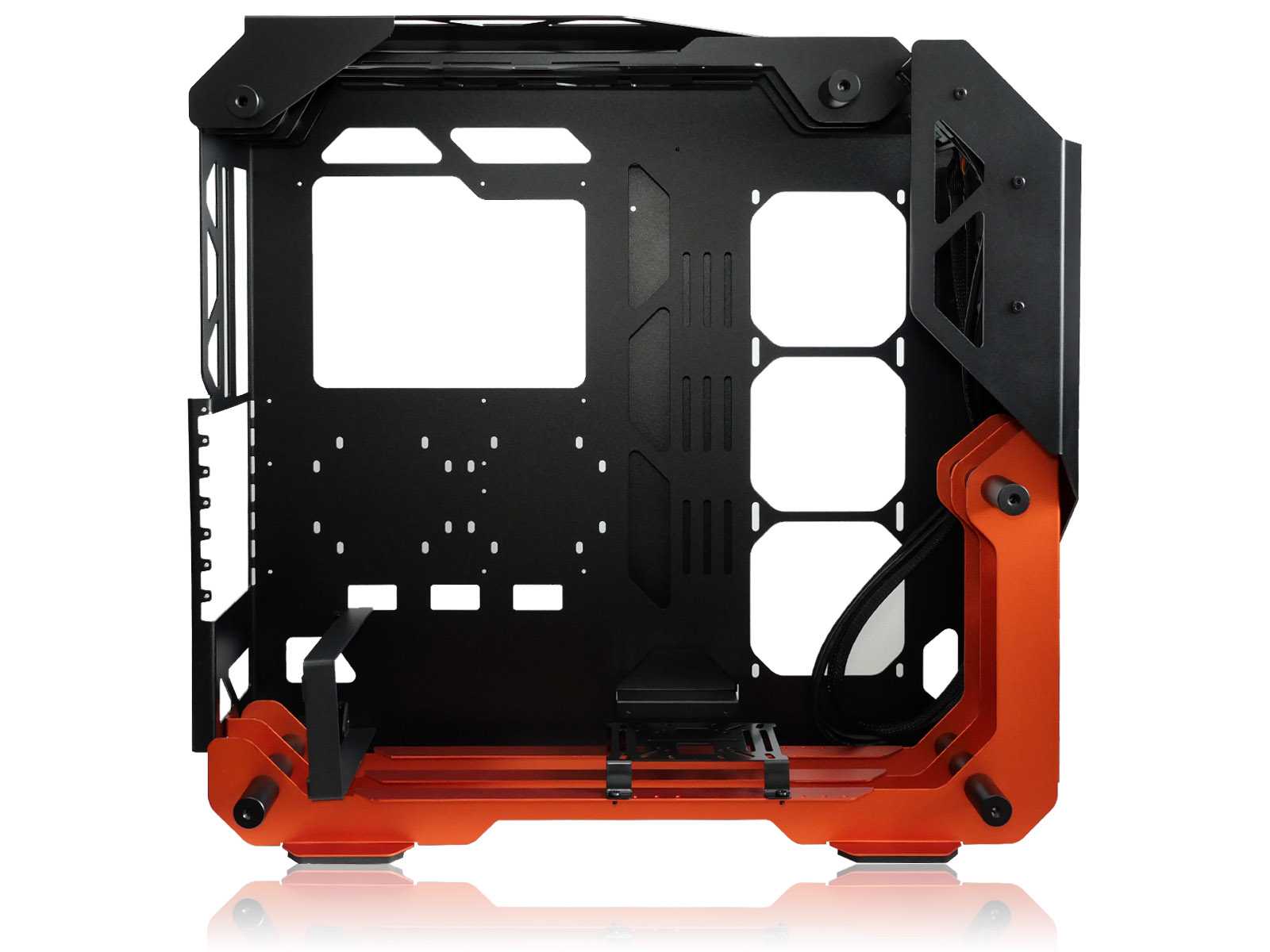

При всём ярком и впечатляющем наружном дизайне к внутренней организации пространства и типовым посадочным местам для комплектующих в любых корпусах предъявляются строгие требования, гарантирующие совместимость. Откинув декоративные элементы, по сути останется достаточно привычная компоновка шасси для корпуса с нижним расположением блока питания, с поправкой на отсутствие каких-либо внутренних перегородок, которые в open-frame исполнении теряют свой смысл.

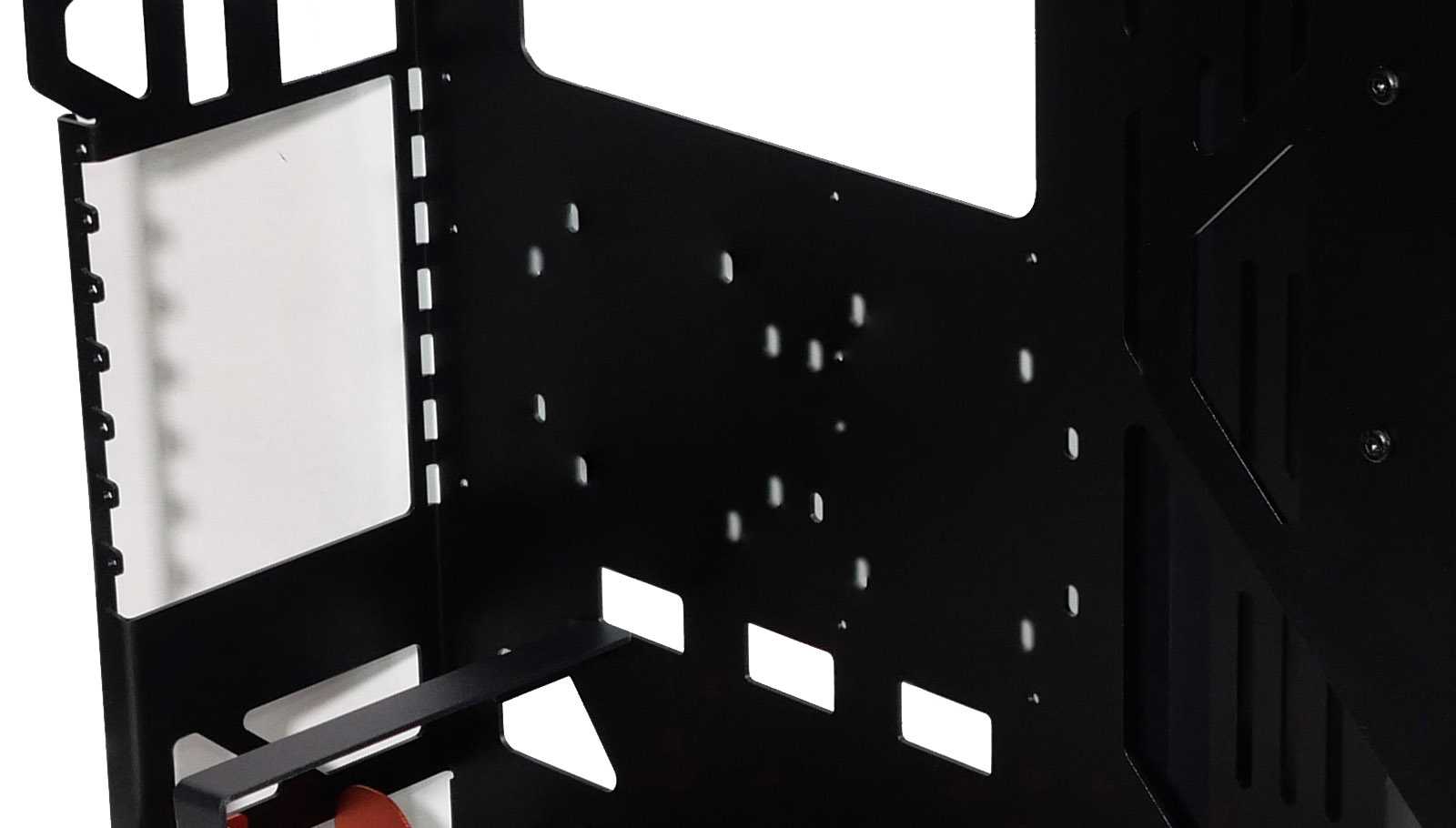

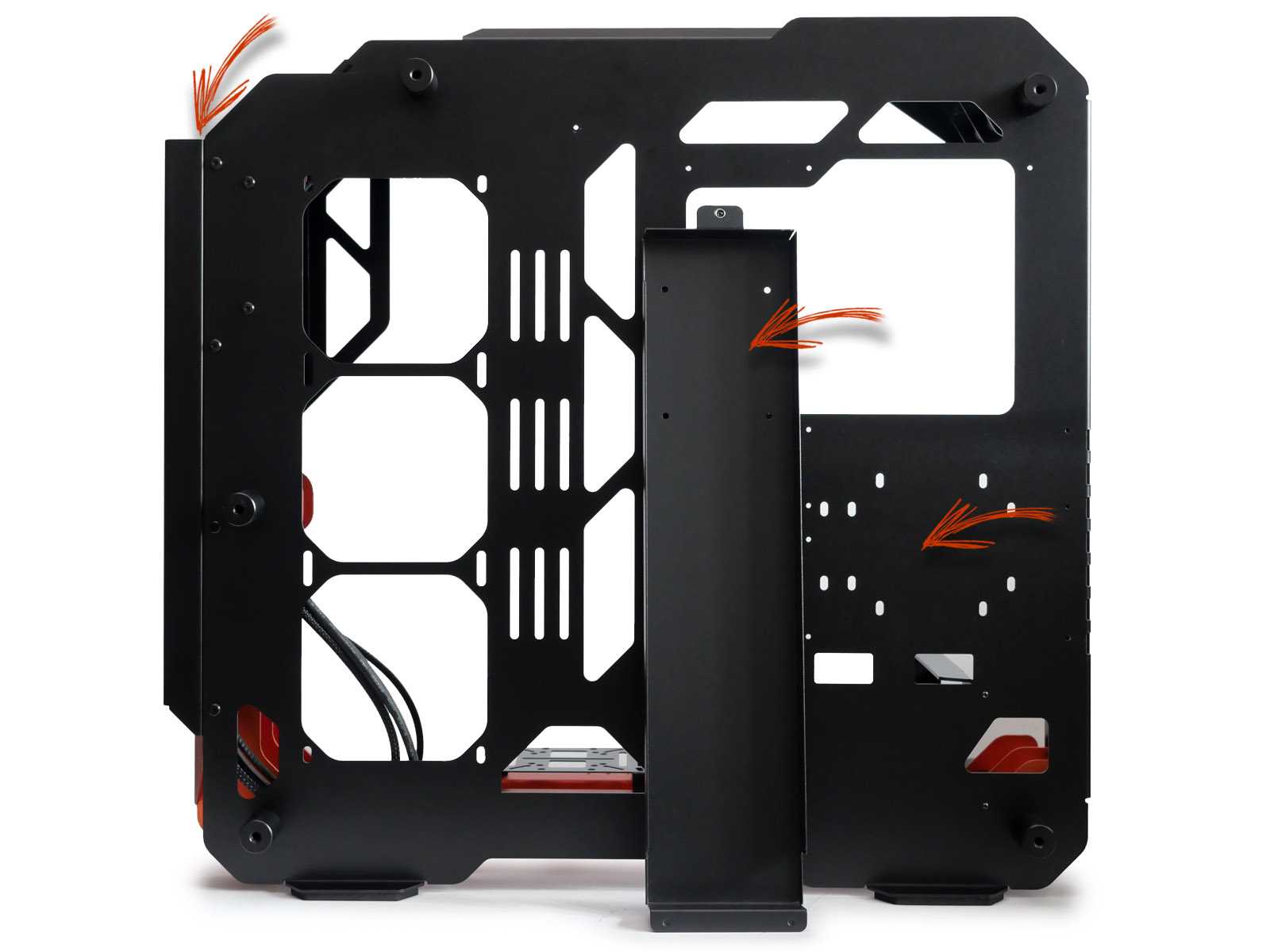

Поддон для установки материнской платы имеет заготовленные отверстия под форматы: Mini-ITX, MicroATX, ATX, CEB. Однако «ножки» в них необходимо вкрутить самостоятельно. Для портов задней интерфейсной панели материнской платы предусмотрена рамка, что эстетически смотрится изящнее, чем это было реализовано на Cougar Conquer первого поколения. Оптимальным вариантом будет материнская плата с несъёмной заглушкой и декоративным пластиковым кожухом над ней.

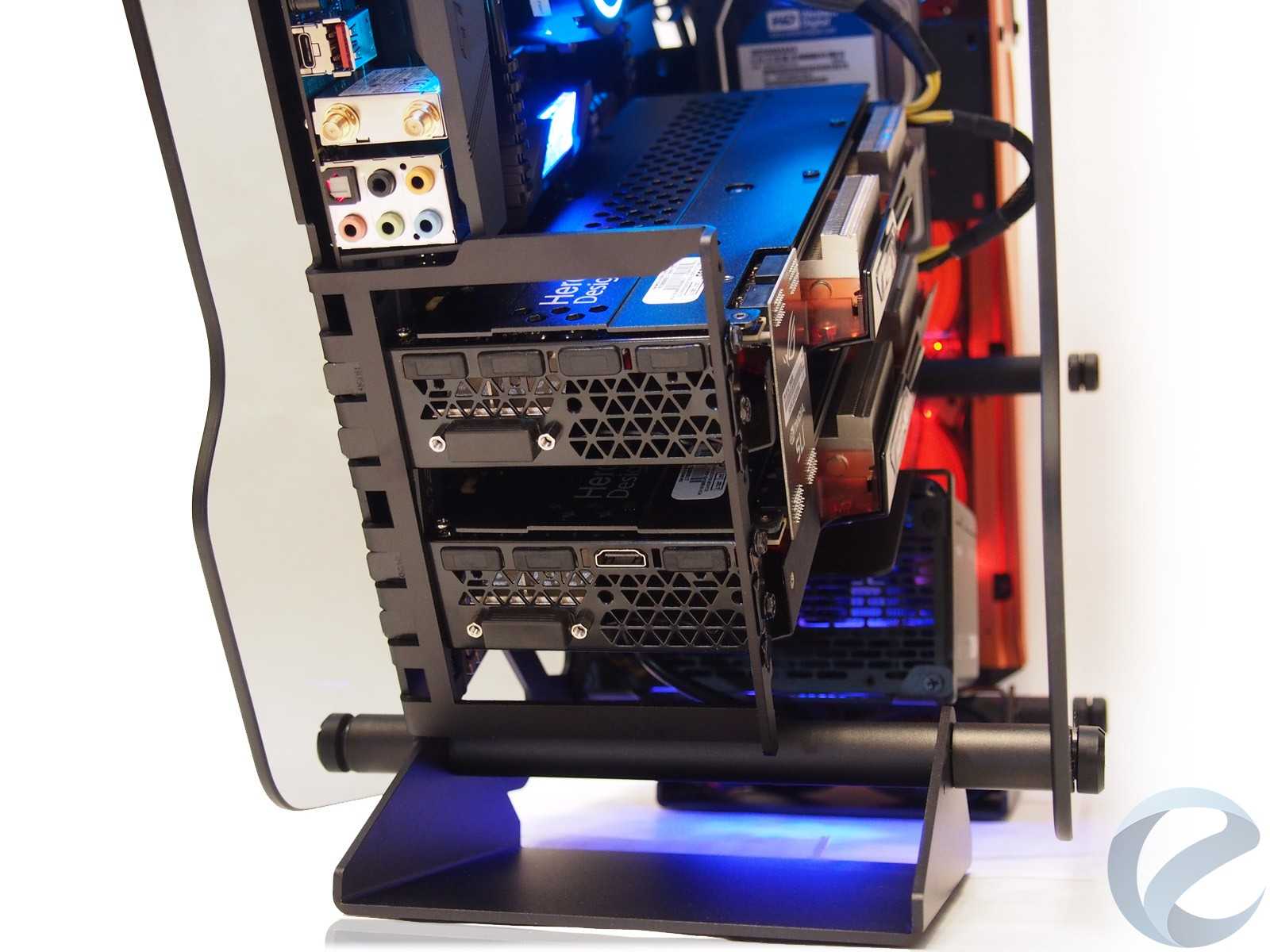

Слотов расширения — семь горизонтальных без заглушек. Кронштейна для вертикального крепления видеокарты не предусмотрено.

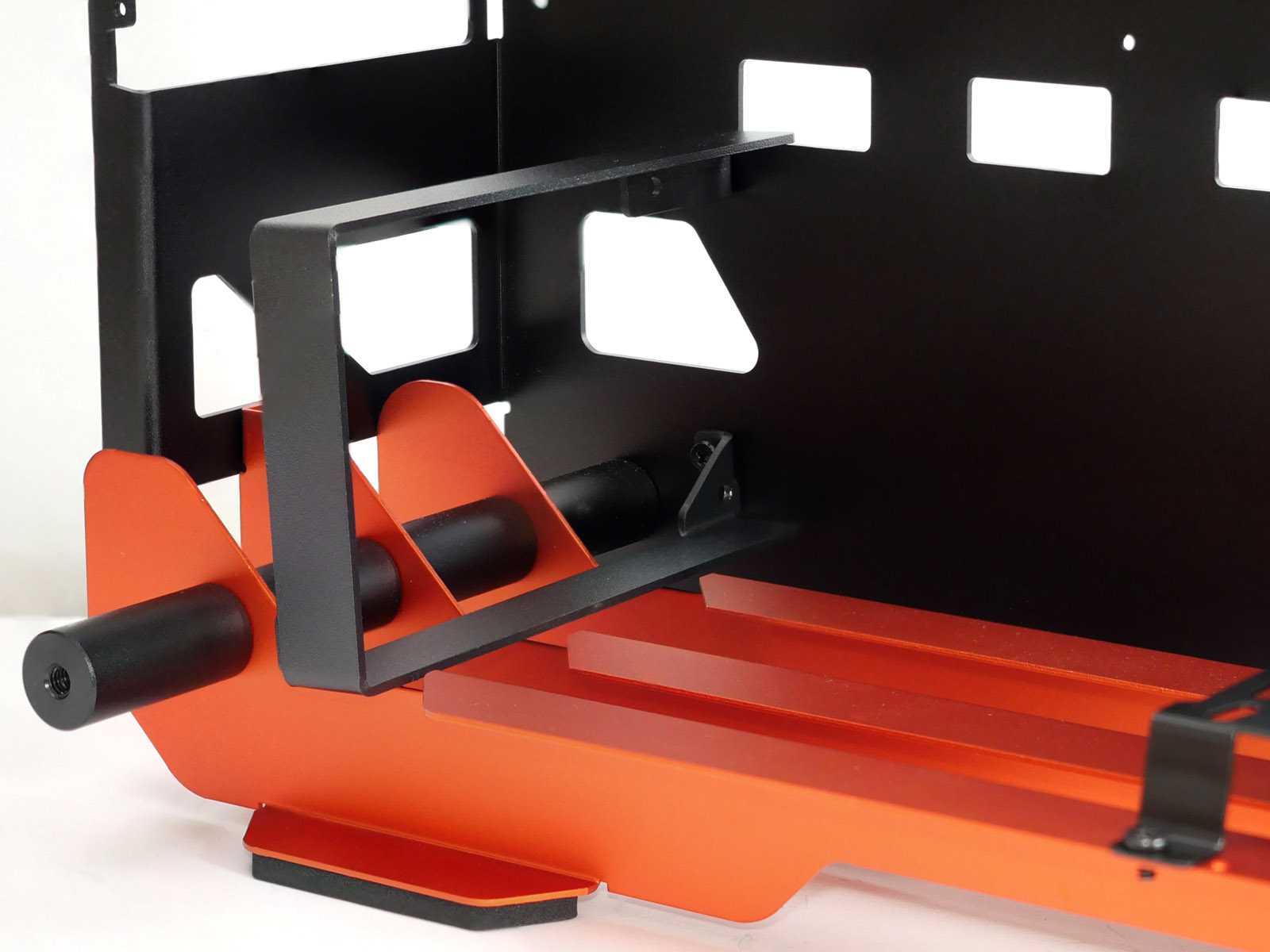

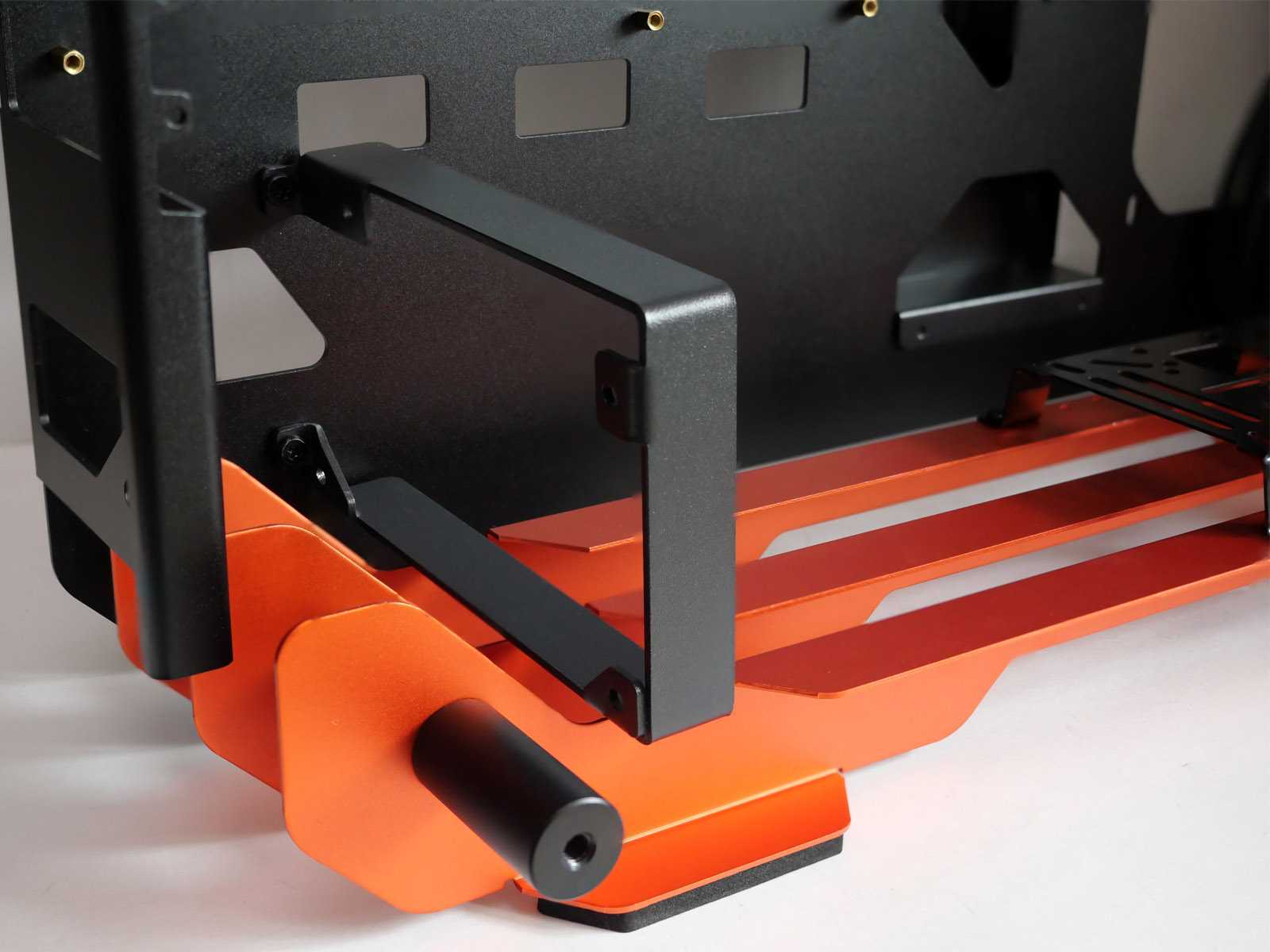

Для крепления блока питания используется рамка, которая держится на двух винтах. Дополнительную поддержку снизу блоку обеспечат оранжевые направляющие на дне корпуса.

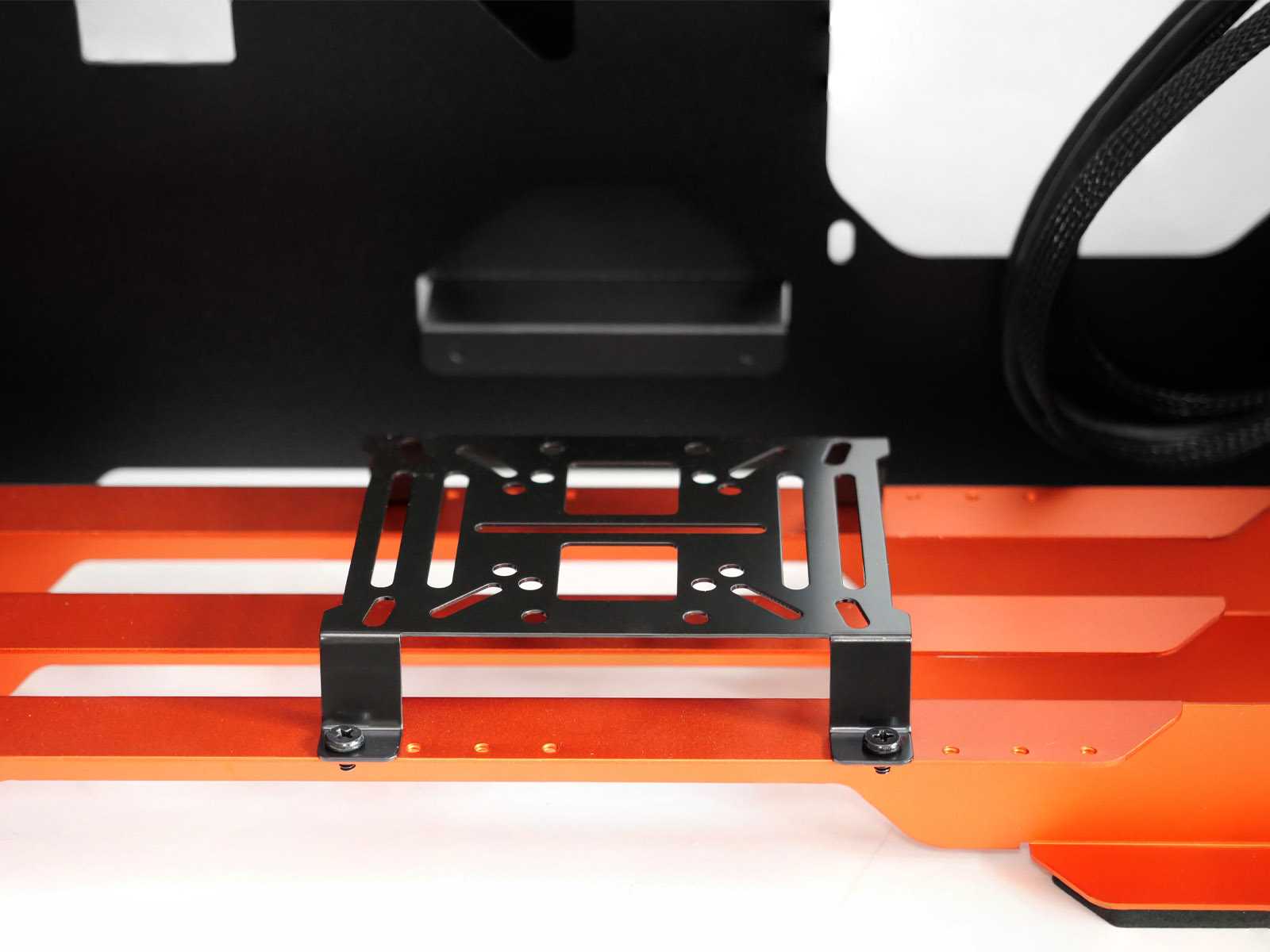

Чуть правее четырьмя винтами прикручена съёмная платформа для расширительных резервуаров кастомных систем жидкостного охлаждения. Есть возможность сдвинуть её правее, для чего на раме заготовлены четыре позиции.

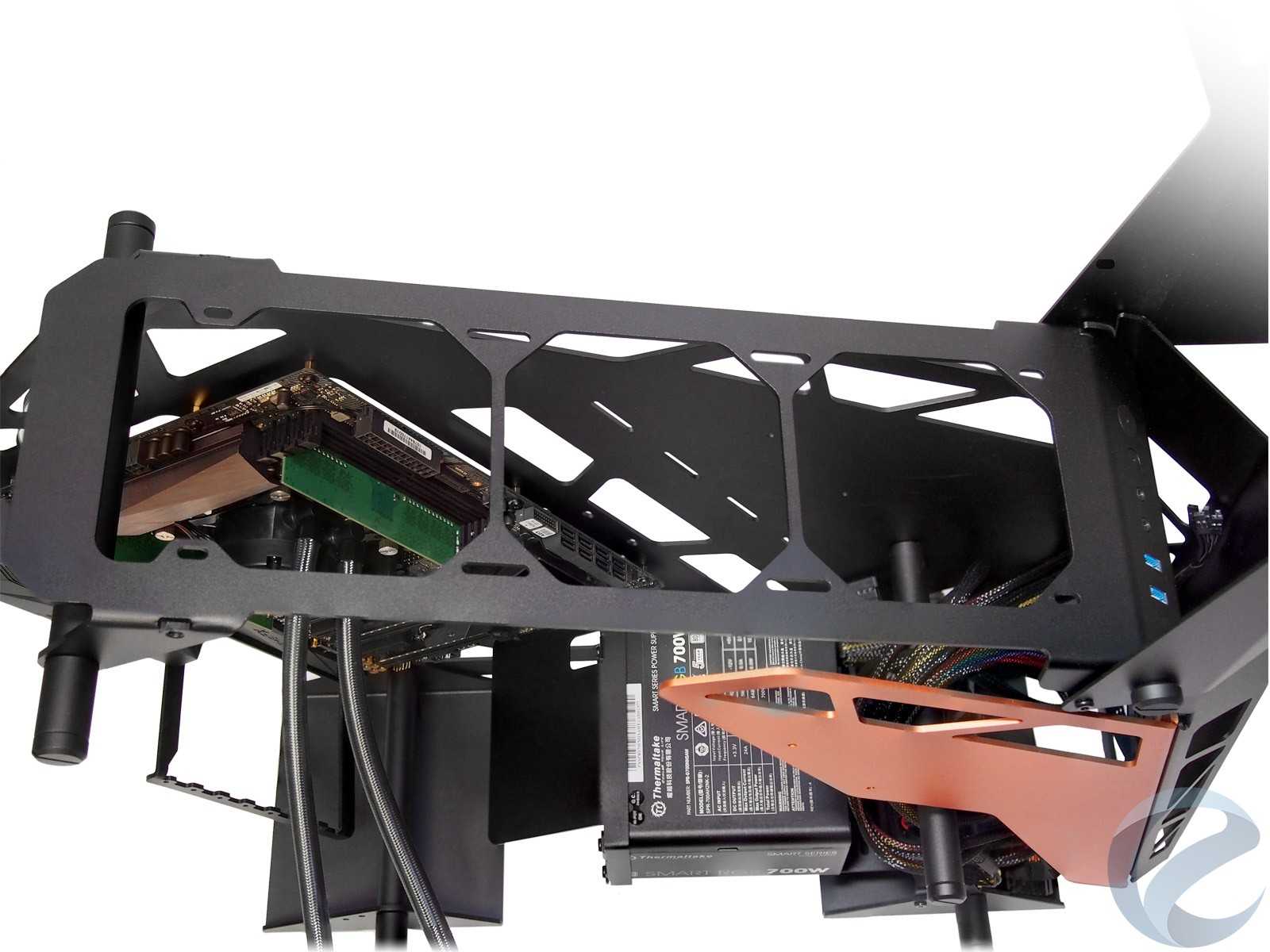

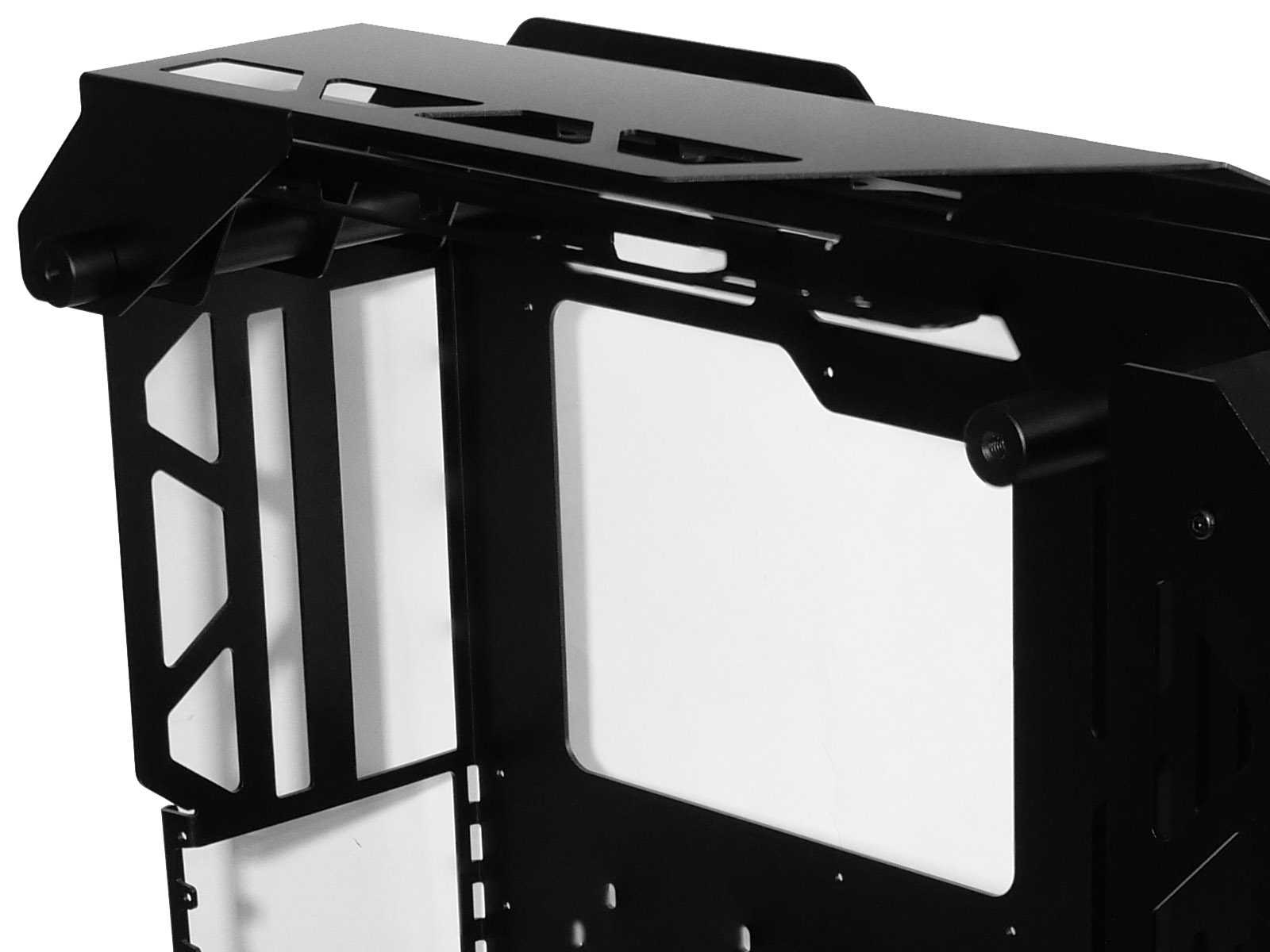

Под верхней частью корпуса расположен кронштейн для двух 120-мм вентиляторов или радиатора системы жидкостного охлаждения до 240-мм.

Для накопителей информации заготовлены пять посадочных мест: два с обратной стороны поддона материнской платы, одно в съёмном вертикальном кожухе, закрывающем основные пучки кабелей за задней стенкой и ещё два за чёрным металлическим кожухом с надписью Cougar на лицевой панели. Все предусматривают винтовое крепление 2,5»-устройств.

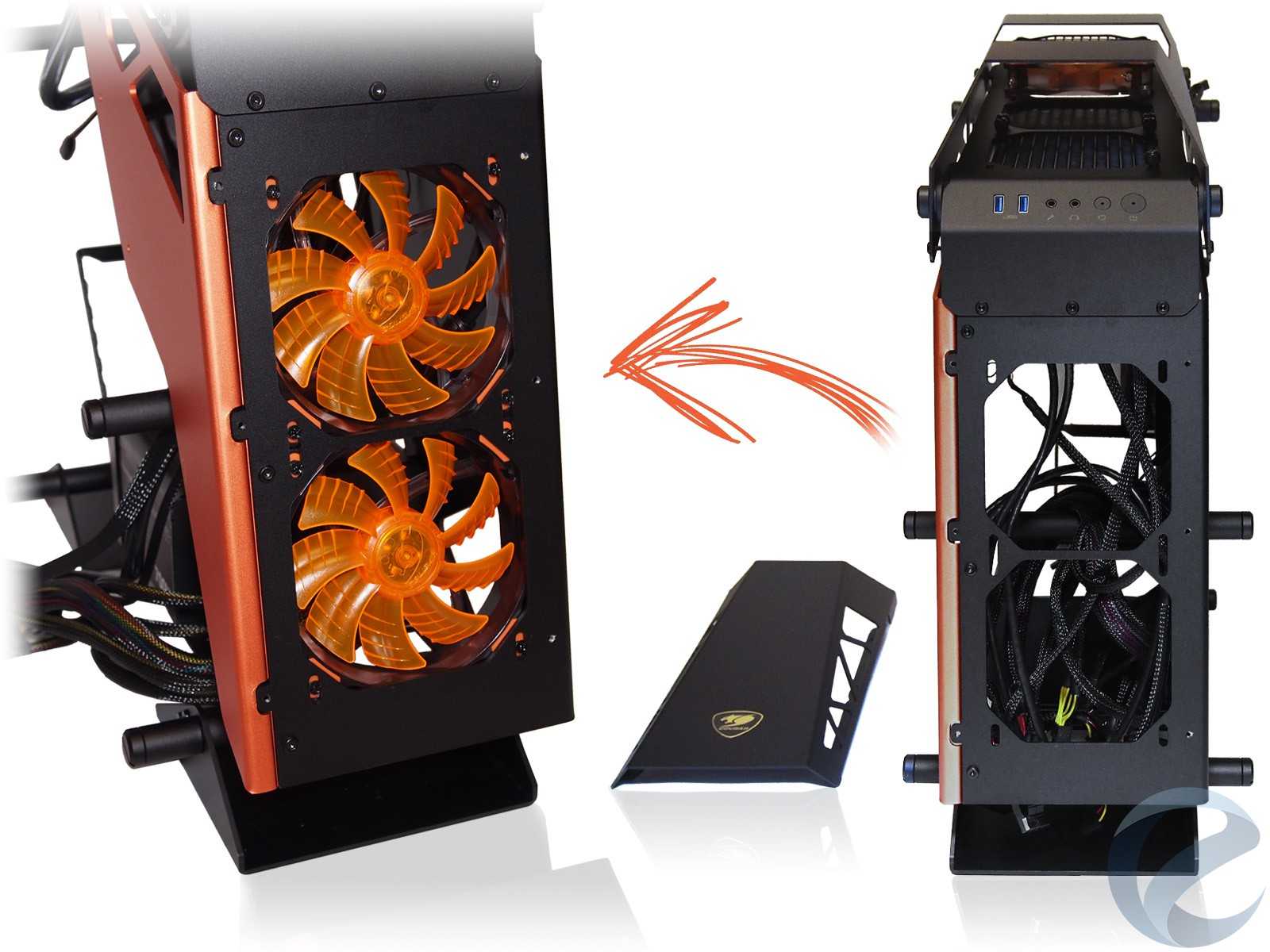

Привычных мест крепления фронтальных вентиляторов в корпусе нет, вместо этого справа от материнской платы сделаны крепления для радиаторов систем жидкостного охлаждения до 360-мм.

Тестирование

Тестовые замеры контрольных напряжений при разных уровнях нагрузки проводился на самодельном стенде, позволяющем подключить непрецизионную нагрузку (12 В лампы) до 700 Вт на линию 12 В с шагом 50 Вт. Типичная нагрузка современных ПК по линиям питания 3.3 В и 5 В, как правило, небольшая (до 30-60 Вт), поэтому для ее имитации использовались мощные резисторы в керамическом корпусе. Измерение токов и напряжений осуществлялось с помощью цифрового мультиметра MASTECH MAS830L. Замеры мощности произведены Даджет Энергомером.

Заявленный список поддерживаемых блоком питания Cougar STE 600W технологий защиты:

OCP (защита от перегрузки по току);
OVP (защита от подачи повышенного напряжения);
UVP (защита от подачи пониженного напряжения);
SCP (защита от короткого замыкания);
OPP (защита от перегрузки).

Короткое замыкание линий питания (проверка SCP) прошла успешно, блок мгновенно прекращал работу до переподключения разъема 24-pin. Попытка холодного старта с мгновенной нагрузкой на линию +12 В больше 320 Вт не удастся, блок уйдет в защиту.

Без подключенной нагрузки основные напряжения держатся на уровне чуть выше номинала -12,2 В, 5,07 В и 3,37 В соответственно. Завышения в 1.5-2% абсолютно нормальны (по стандарту ATX допускается 5%)и сделаны специально для компенсации падения напряжения под нагрузкой.

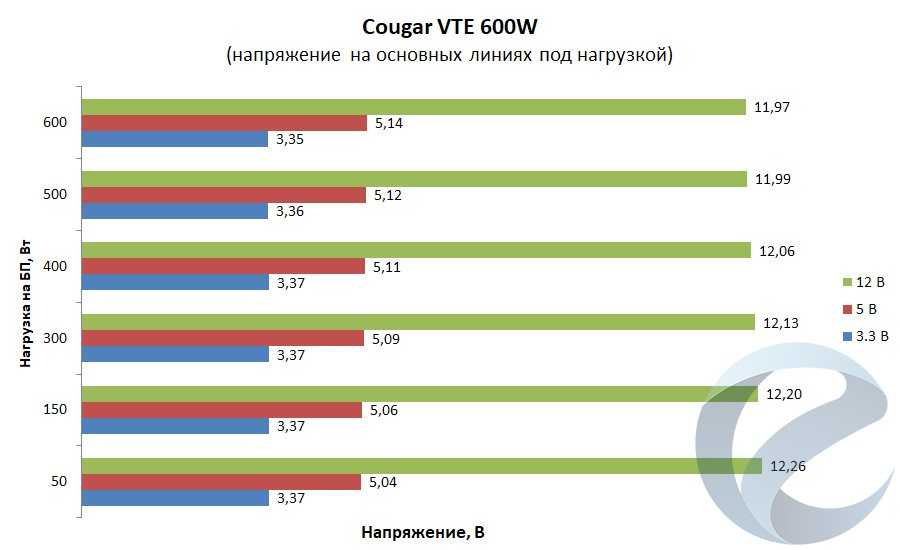

Значение основных напряжений под нагрузкой

При различных значениях нагрузки измеренное напряжение составило:

по линии +12 В — от 11,97 В до 12,26 (отклонение менее 1%);
по линии +5 В — от 5,04 В до 5,14 (отклонение менее 2,8% в положительную сторону с ростом нагрузки вызвано вероятнее всего слабой нагрузкой на линию +5 В в ходе тестирования);
по линии +3,3 В — от 3,35 В до 3,37 В (отклонение на уровне погрешности измерений);

Хороший результат, как следствие современной схемотехнической основы блока питания.

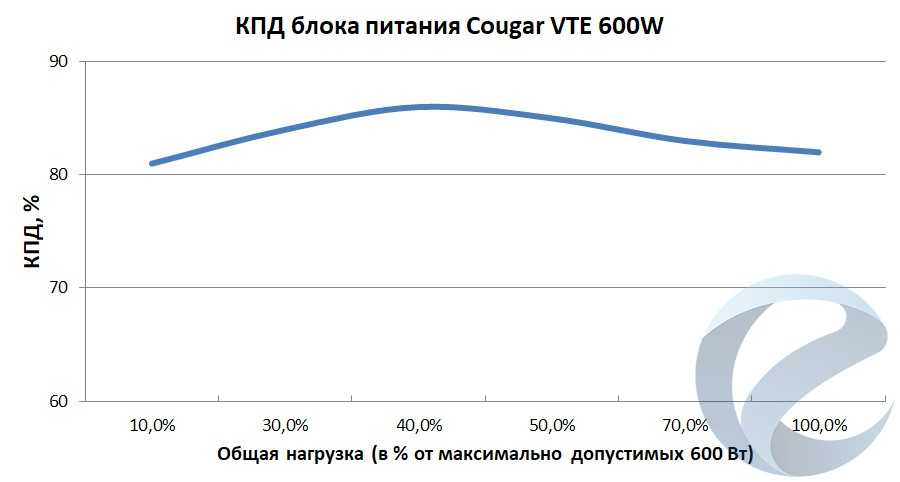

КПД

Согласно значку на упаковке, блок питания Cougar STE 600W был проверен на соответствие стандарту энергоэффективности 80PLUS Bronze. Однако на сайте Plug Load Solutions, где выкладываются результаты сертификации, упоминания об этом нет в сводной таблице. По собственным замерам в ходе тестов средний КПД составил около 83%, а пик достиг значения 86% при общей нагрузке в районе 40% мощности.

В дежурном режиме Cougar STЕ 600W по замерам потребляет около 0,15 Вт.

Уровень шума

Линейка блоков питания Cougar VTE достаточно тихо работает. Врежиме простоя ПК без нагрузки шум вентилятора охлаждения едва заметен на слух, а в период высокой нагрузки теряется на фоне воздушных систем охлаждения видеокарты и центрального процессора большинства конфигураций.

Особенности сборки

При сборке игровой системы в DarkBlader-G Black главное удобство корпуса заключается в кабель-менеджменте. За счет декоративной крышки, скрывающей излишки кабелей, удалось не испортить внешний вид за стеклянной панелью

Получилось достаточно аккуратно и симпатично.

Для лучшей визуализации внутреннего пространства мы установили наверх и тыл DarkBlader-G Black три 120-мм RGB вентилятора InWin, которые подключили напрямую к контроллеру подсветки корпуса.

И кстати о важности упора для графического адаптера. Пара фотографий ниже наглядно демонстрируют полезность данного аксессуара у корпуса DarkBlader-G Black

На фото слева видеокарта без упора, справа — с использованием упора.

Включаем собранную игровую систему и нашему взору предстает богатство RGB-подсветки.

Решение добавить в DarkBlader-G Black корпусных вертушек со светодиодной подсветкой было оправданным. Без этого картина не получилась бы такой красочной.

Используя технологические отверстия, получилось сделать аккуратную подводку питающих кабелей.

Отверстия в поддоне корпуса DarkBlader-G Black также оказались не лишними для подключения кабелей передней панели кейса. С тяжелой трехслотовой видеокартой MSI GeForce RTX 2070 Super Trio упор для видеокарты оказался настоящей палочкой-выручалочкой.

Охлаждение

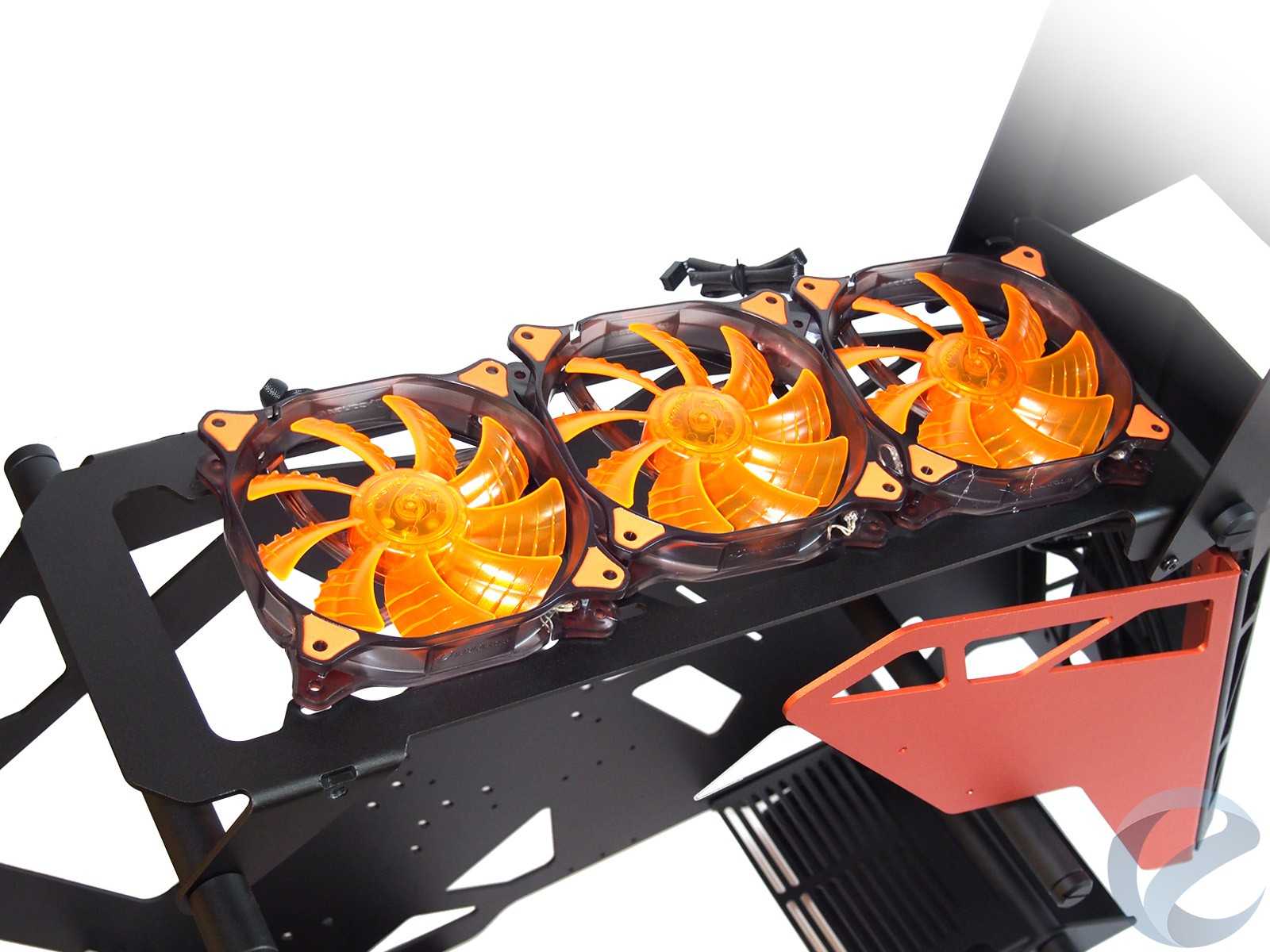

Несмотря на компоновку Cougar Conquer как полуоткрытой системы с обилием отверстий для хорошей вентиляции, в современном игровом ПК обойтись без серьезных систем охлаждения невозможно. Для этих целей на корпусе вверху предусмотрены посадочные места для трех 120 мм вентиляторов в верхней части, которые также могут использоваться для установки 120/240/360 мм радиатора системы жидкостного охлаждения. С задней стороны присутствует и продолговатый вырез, позволяющий провести шланги внутрь корпуса в случае размещения радиатора СЖО непосредственно под верхней откидной крышкой. Стоит учесть, что высоты доступного места между каркасом корпуса и крышкой не хватит для установки радиатора с установленными вентиляторами «снаружи», что-то одно нужно будет крепить с внутренней стороны корпуса.

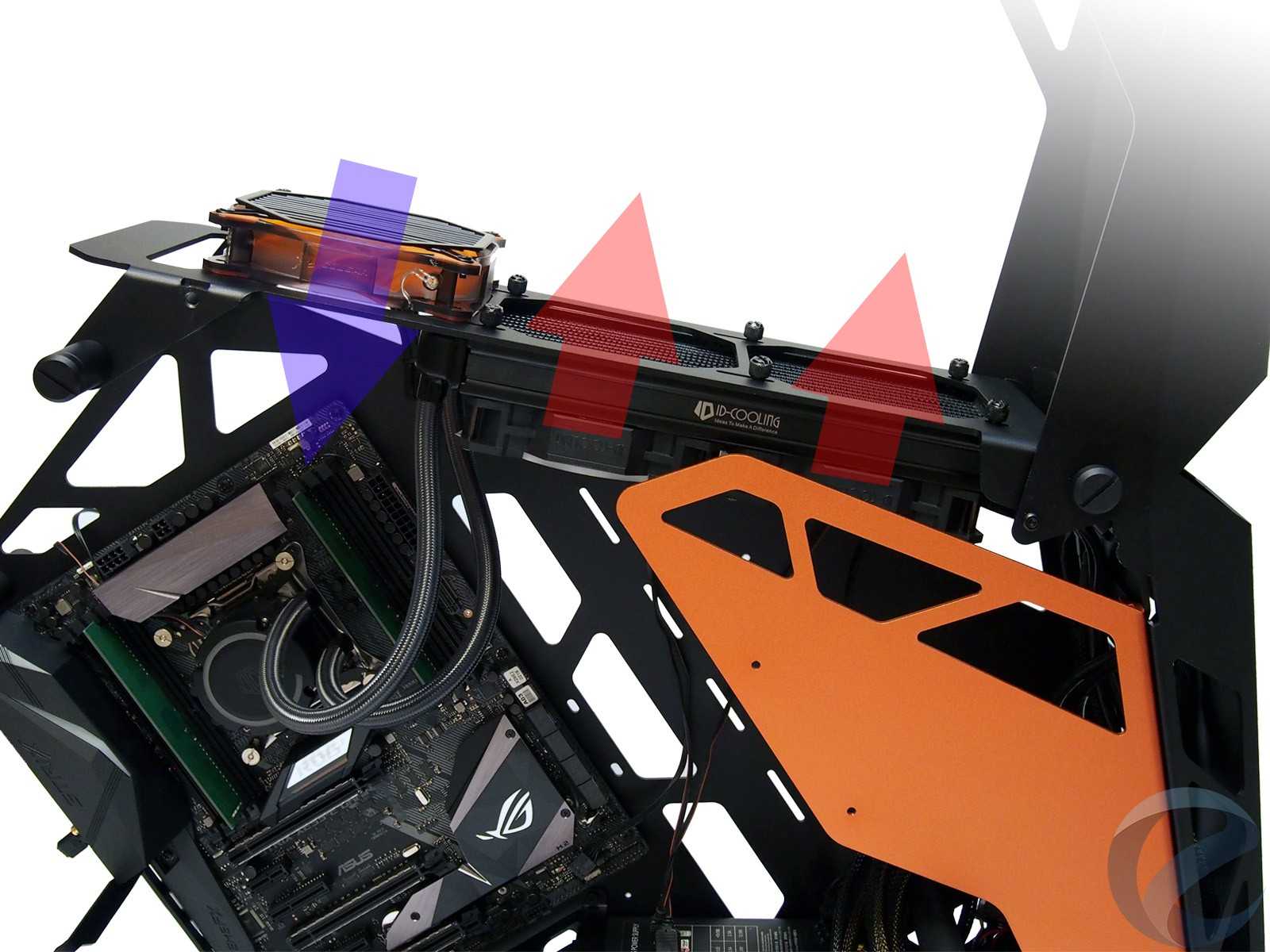

При использовании 120 мм или 240 мм радиаторов СЖО ближе к задней части лучше установить вентилятор на вдув, чтобы обеспечить обдув радиаторов VRM на материнской плате.

В передней части корпуса имеется место для двух 120 мм вентиляторов, вместо которых можно закрепить 120/240 мм радиатор СЖО. Для доступа к этой зоне потребуется открутить шесть винтов по периметру лицевой панели. Они доступны снаружи через боковые вентиляционные отверстия.

Пылевые фильтры нигде не предусмотрены

Если учесть полуоткрытый тип корпуса, то это не особо и важно, а вот факт того, что для чистки фронтальных вентиляторов потребуется каждый раз откручивать лицевую панель, вызывает недоумение;сделать в этом месте откидное крепление по типу верхней крышки хитрых инженерных решений не потребовало бы.

Что касается использования классических воздушных кулеров центральных процессоров, то места под них предостаточно, вместятся даже огромные башни до 190 мм высотой.

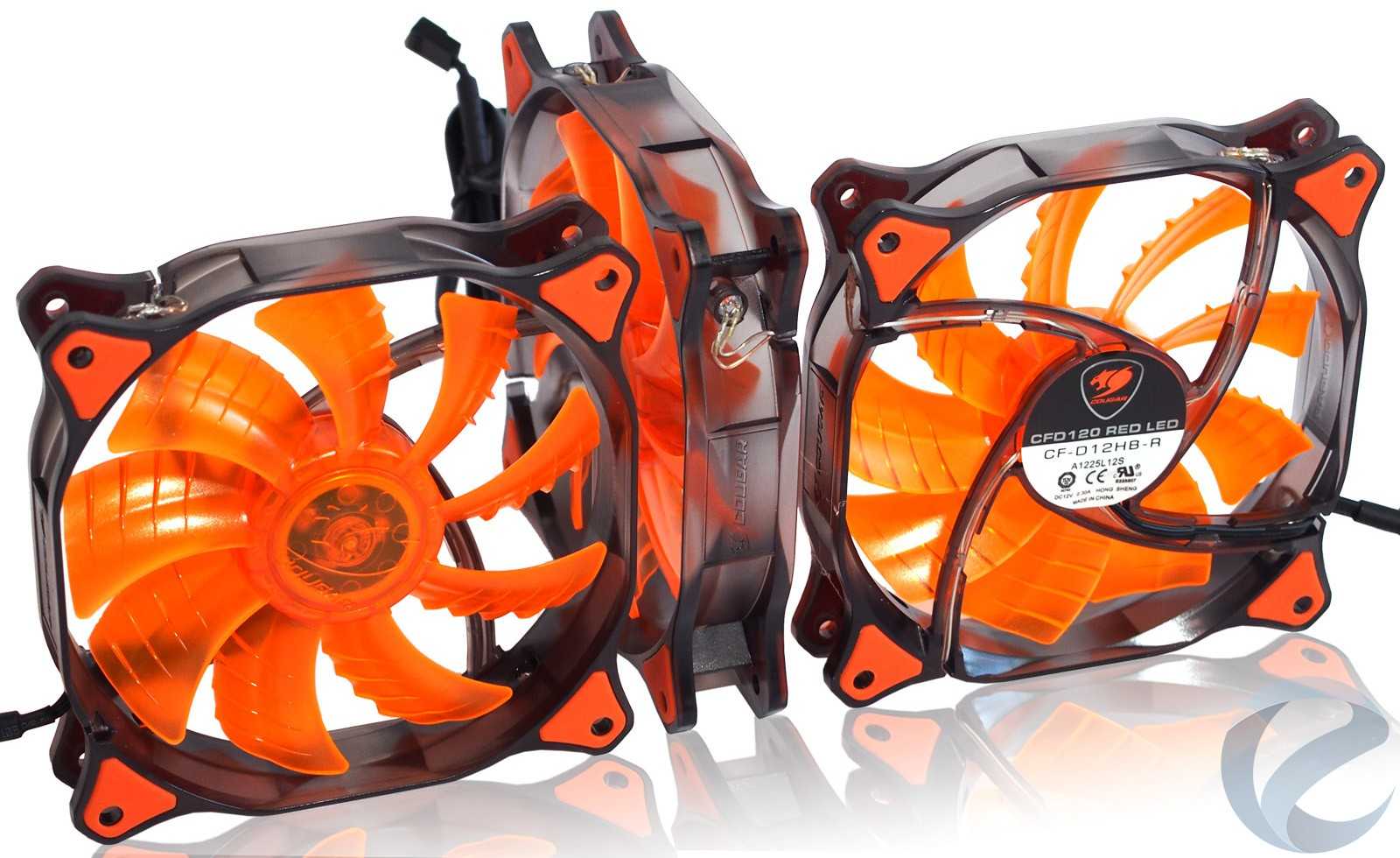

С корпусом в комплекте идут неплохие вентиляторы COUGAR CFD 120 RED LED (заводская модель CF-D12HB-R или A1225L12S) с подсветкой среднего между красным и оранжевым цвета. Паспортные характеристики: напряжение питания — 12 В, потребляемый ток — до 0.3 А, скорость вращения — до 1200 оборотов в минуту.

Открытая компоновка предрасполагает к использованию комплектующих с RGB-подсветкой. Жалко, что комплектные вентиляторы светятся только одним оранжевым цветом и не сопрягаются с распространенной в топовых комплектующих подсветкой типа AURA.

Спецификация

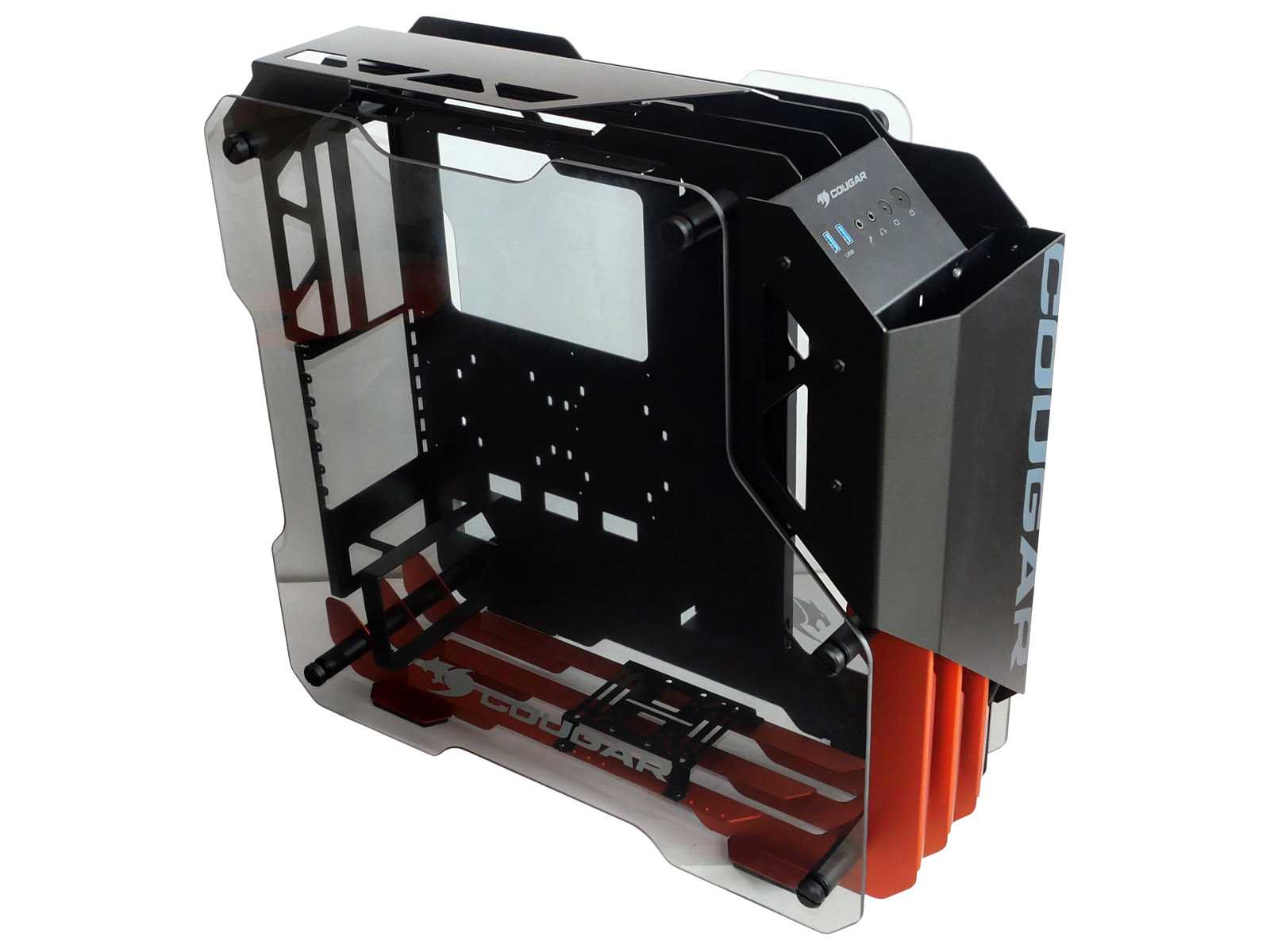

Единственное, что в корпусе Cougar Conquer можно назвать обыденным — табличка со спецификацией. Экстраординарных возможностей внутреннее устройство корпуса не предложит, но и спокойно разместит самые производительные комплектующие домашнего иSOHO сегмента. Конечно, в нем реализованы некоторые необычные технические решения, воплощенные в металле и стекле, но в основе своей база корпуса рассчитана на типовую начинку большинства мощных «геймерских» ПК или графических станций начального уровня.

Модель	Cougar Conquer
Форм-фактор	Mid-Tower
Форм-фактор совместимых плат	Mini-ITX / MicroATX / ATX
Размеры	255 x 580 x 685 мм
Максимальная длина видеокарты	350 мм
Максимальная длина блока питания	220 мм
Максимальная высота кулера процессора	190 мм
Боковые стенки	с обеих сторон — закаленное стекло толщиной 5 мм
Число отсеков 3,5″	максимально 3 (три)
Число отсеков 2,5″	максимально 4 (четыре)
Слотов расширения	7 (семь)
Система кулеров	спереди — 120 мм x 2 шт., сверху — 120 мм x 3 шт.
Предустановленные кулера	Cougar CFD 120 mm LED x 3 шт.
Поддержка водяного охлаждения	спереди — до 240 мм, сверху — до 360 мм
На верхней панели	USB3.0 x 3 / Mic x 1 / Audio x 1
Кабель менеджмент	да
Материалы корпуса	Алюминиевый сплав и закаленное стекло
Вес	15 кг

Официальная страничка: http://www.cougar-world.ru.

Заключение

Cougar DarkBlader-G Black — корпус, который порадует стильным внешним видом и многими интересными конструкционными особенностями. С тремя панелями из закаленного стекла этот Full Tower способен стать настоящим украшением на вашем рабочем столе. Особенно, если при сборке игровой системы будут использованы комплектующие с RGB-подсветкой. Этот корпус заслуживает того, чтобы его ставили на самое видное место, а не в дальний угол комнаты.

Говоря о достоинствах DarkBlader-G Black, нельзя не отметить хорошую оптимизацию кейса для кастомных систем жидкостного охлаждения. Установить сюда пару массивных и толстых радиаторов вместе с резервуаром СЖО вообще не проблема. Как не проблема и синхронизировать RGB-подсветку вентиляторов, посадочных мест для которых у DarkBlader-G Black аж семь. Полезным дополнением и приятным бонусом в составе корпуса является упор для видеокарты, а также возможность установки графического адаптера в вертикальное положение.

Недостатком DarkBlader-G Black, на наш взгляд, является малое количество USB разъемов на передней панели, а также непростой доступ во внутреннее пространство корпуса. Тот, кто занимается переборкой системы и сменой комплектующих очень часто, наверняка, не обрадуются тому, что для демонтажа стеклянной панели придется каждый раз снимать верхнюю крышку корпуса. Впрочем, если система собирается для обычного использования, а не для ежедневных экспресс-тестов комплектующих, то DarkBlader-G Black будет вполне удобен в вопросе эксплуатации.

Плюсы:

доступная цена для Full Tower (менее 9000 рублей);
стильный и интересный внешний вид;
толстый металл (масса корпуса более 14 кг), качественная сборка;
три панели из закаленного стекла;
подсветка RGB фронтальной панели и контроллер для пяти устройств с разъемами +5В;
семь посадочных мест для вентиляторов;
возможность установки толстых радиаторов СЖО до 360-мм;
регулируемый упор для видеокарты и возможность установки GPU вертикально;
продуманный кабель-менеджмент и панель с дверцей для скрытой прокладки кабелей;
много пространства для габаритных видеокарт, блока питания и процессорного кулера.

Минусы:

в комплекте всего один 120-мм вентилятор, без RGB подсветки;
мало разъемов USB на передней панели;
для демонтажа стеклянной панели нужно снимать верхнюю крышку корпуса;
верхний антипылевый фильтр с крупной сеткой.

Заключение

Блок питания Cougar VTE 600W хорошо показал себя в процессе подготовки обзора. Его результаты в тесте зависимости напряжения основных линий питания от нагрузкивыглядят весьма достойно. Отличная стабилизация линии +3,3 В, не проседающее ниже номинала напряжение линии +5 Ви хорошее удержание линии +12 Вс отклонением менее 1% — хороший результат. Блок питания по праву носит отметку энергоэффективности 80PLUS Bronze, показывая высокий КПД при 40-50% мощности. Опасения вызывает только примененный вентилятор малоизвестного бренда, но здесь всё расставит на свои места только проверка временем. Учитывая достаточно агрессивную (по отношению к конкурентам, а не к покупателю) ценовую политику компании Cougar, на отечественном рынке блок питания потенциально может выйти в топ продаж в сегменте цен около 3 000 рублей. Ближайшие по стоимости конкуренты с сертификатом 80PLUS Bronzeв виде Aerocool KCAS 600W, Deepcool DA 600W, Chieftec Force 650W, Xilence Performance A+ XN062 630W выходят чуть дороже и/или технологически немного уступают Cougar VTE 600W.

Преимущества Cougar VTE 600W:

Низкая стоимость;
Неплохой внешний вид;
Оптимальная мощность;
Хорошая стабильность напряжения основных линий под нагрузкой;
Негромкая работа вентилятора;
Поддержка технологий защиты: OCP, OVP, UVP, SCP, OPP.

Недостатки:

Информация о сертификации 80PLUS Bronze не подтверждается на сайте Plug Solutions.
